KISS Dicom Viewer

  项目地址：CodeChina 、 GitHub

---

前言

  一直没有找到一个合适的Dicom浏览器。Windos下的小蚂蚁(RadiAnt Dicom Viewer)很好用但可惜不是跨平台的，只有Windos版本。平时工作系统是Ubuntu/Deepin，虽然用deepin-wine5也可以安装RadiAnt Dicom Viewer但是跟Windos下比起来很多功能不能用，比如pacs scu，数据库（rdvdb）用deepin-wine5装的也有bug，小蚂蚁中文版还有很多乱码。
  全平台都支持并且跟小蚂蚁一样又小又快的我找到两个Papaya和DWV，该有的功能很齐全，虽然开源但是一个是JavaScript一个是lua，如果想大改自己改也无从下手。
  ItkSnap和3DSlicer也都是全平台的，都很强大而且都是开源的。架构都很好，可以自己任意开发插件添加进去。如果把这两个只当成DICOM浏览器实在有点大材小用。

下载： RadiAnt Dicom Viewer 、Papaya 、DWV 、ItkSnap 、3DSlicer

  干脆自己做一个吧，正好还可以自己学习。花了一个月在2020.9搞了个大概能用就搁浅了。2021年由于疫情的关系，就留在杭州过年了。时间充裕，计划把KISS Dicom Viewer做完吧。

---

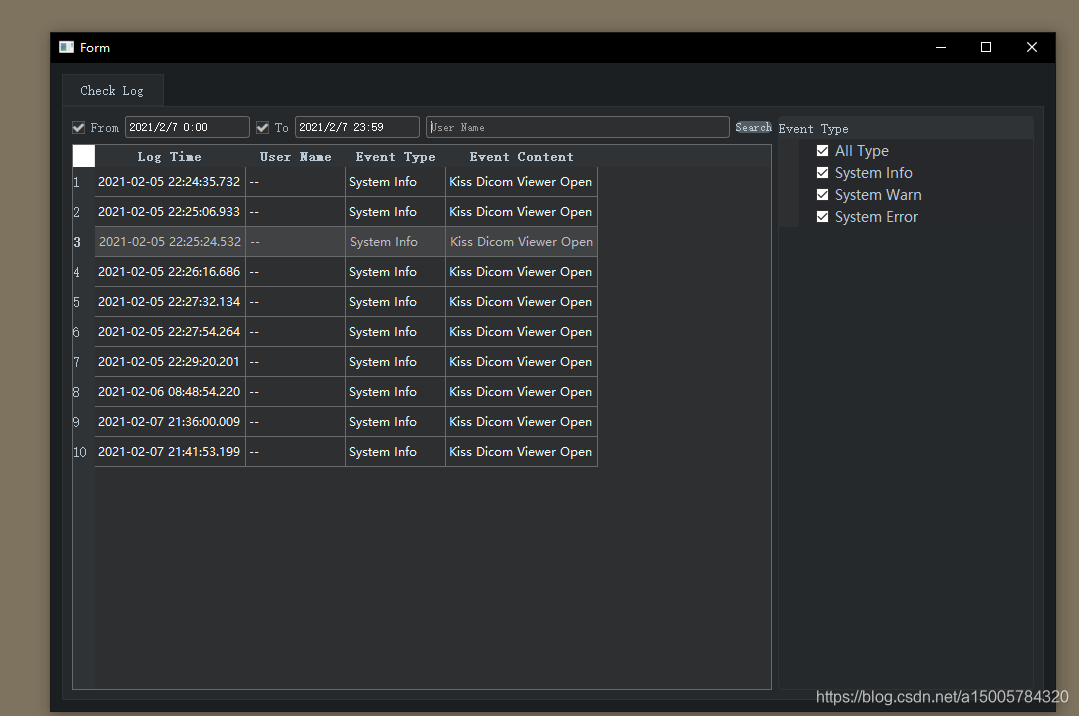

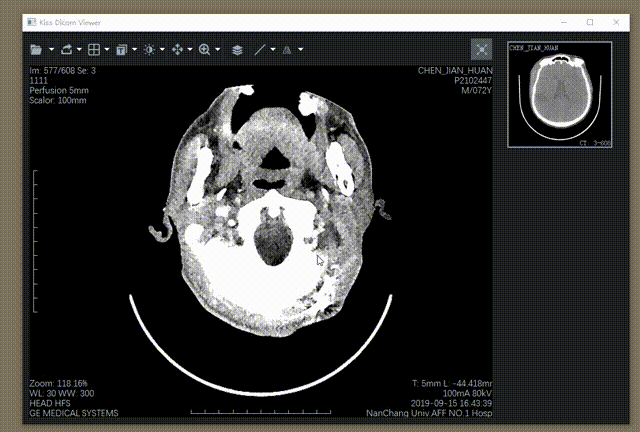

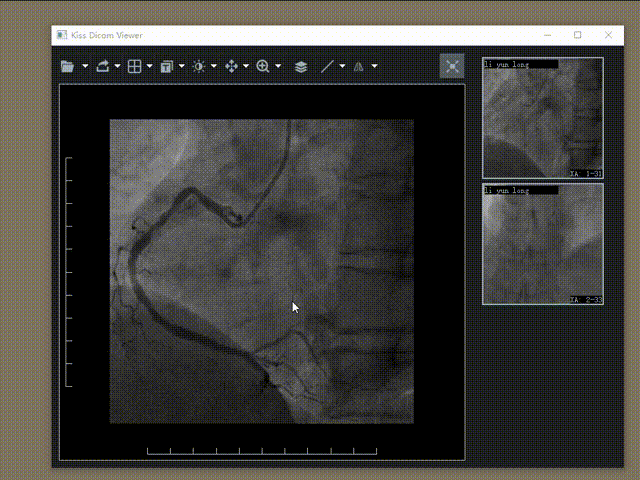

Demo展示

---

软件介绍

1） 软件命名

  KISS Dicom Viewer
  
    KISS指：Keep it Simple and Stupid。

2） 第三方库

• 界面 Qt
• DICOM协议相关 DCMTK
• 数据库 Sqlite3
• 数据库浏览 sqlitebrowser
• PACS用 DICOM storage (C-STORE) SCU
• 2D图片浏览用  QGraphicsView
• 插件：多平面重建（MPR）用   QVTKOpenGLNativeWidget
• 插件：三维重建-体渲染（VR）  QVTKOpenGLNativeWidget + ITK
• 插件：前处理  Opencv

3） 程序架构

  想了下好像也没啥功能，只是个图片浏览器。简单的事件驱动就够了。

4） 代码规范

  目前还在开发阶段，而且是空余时间，没做代码优化逻辑很乱也不是很规范，到处抄的代码，命名也一塌糊涂，等想做的功能都实现了在Reviewer。

5） Modality支持

  目前适配的Modality包括CT、XA、IVUS、OCT、US，其余的可以浏览影像，但是注释等设置和交互参数只能为默认值。这个已经封装成XML配置，后续慢慢加。

实现方法

  记录下实现的办法，方便日后查找。如果有一样需求的也可以帮助大家快速实现。

1） 显示ui — 屏幕分割显示布局

  Qt 实现 屏幕分割显示布局，可以任意拖拽显示

2） Dicom数据结构 ---- DicomImage --> QSharedData

  把DicomImage封装成 QSharedData 使用 （显式共享）

   把DicomImage封装成 QSharedData ，让后利用Qt实现可视化。
      ├── PATIENT （病人）
      │ │ └── STUDY （检查）
      │ │ │ │ └── SERIES （序列）
      │ │ │ │ │ │ └── IMAGE （影像 高度为未知）
      │ │ │ │ └── SERIES （序列）
      │ │ │ │ │ │ └── IMAGE （影像 高度为1）
      │ │ │ │ │ │ └── IMAGE （影像 高度为1）
      │ │ └── STUDY （检查）
      │ │ │ │ └── SERIES （序列）
      │ │ │ │ │ │ └── IMAGE （影像）

3） Dicom数据结构 ---- DicomImage --> Series

  Dicom数据结构 ---- DicomImage --＞ SeriesInstance

   根据协议可以知道每个Series中可以有单帧或多帧。
   多帧时 每帧影像尺寸高度是1
   单帧时 每帧影像尺寸高度未知

• 单帧模式高度代表当前时间 !
• 多帧模式高度代表空间位置 !

    enum  SeriesPattern {
        Empty_Frame,  //
        Single_Frame, // 单帧
        Multi_Frame,  // 多帧
    };

   涉及到Series，2D可视化肯定会有方向
  （多帧模式下）区分平面
  （单帧模式下）只有XY平面显示模式，另外两个平面表示时间密度曲线，与其相关打算作为插件用opencv做，所以这里封装的Series其余两个平面均指多帧模式。

4） 打开数据 ---- 打开 dcm 文件、打开 dcm 文件夹

  Qt 实现 打开 文件/文件夹 同一个接口
  Qt 实现一个批量加载线程（单线程）
  Qt 实现一个 文件监听线程
如何打开一个dcm影像：
  把DicomImage封装成 QSharedData 使用 （显式共享） 2.4 DcmFileFormat 获取 常用标签/图片

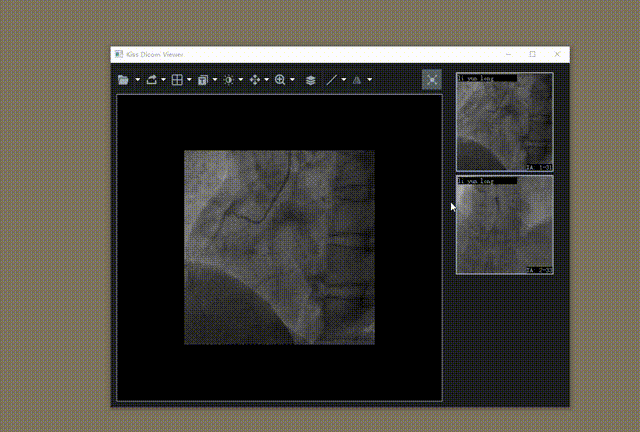

5） 图片浏览器交互 ---- 框选ROI 自适应窗位窗宽

  Qt 实现 RubberBandDrag 框选

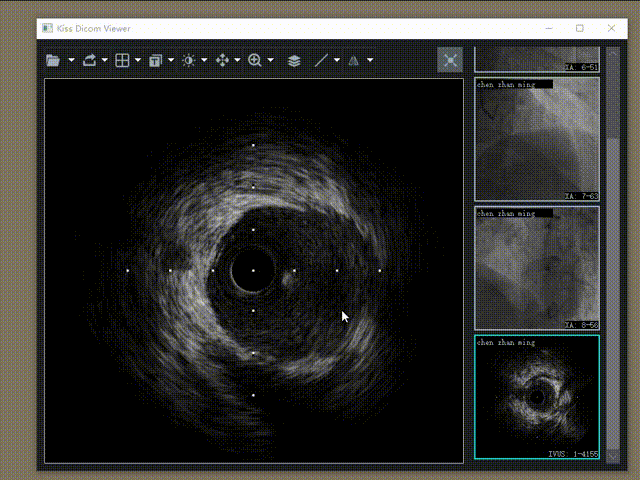

6） 图片浏览器交互 ---- 浏览序列

  QGraphicsView 按住鼠标实现帧数切换

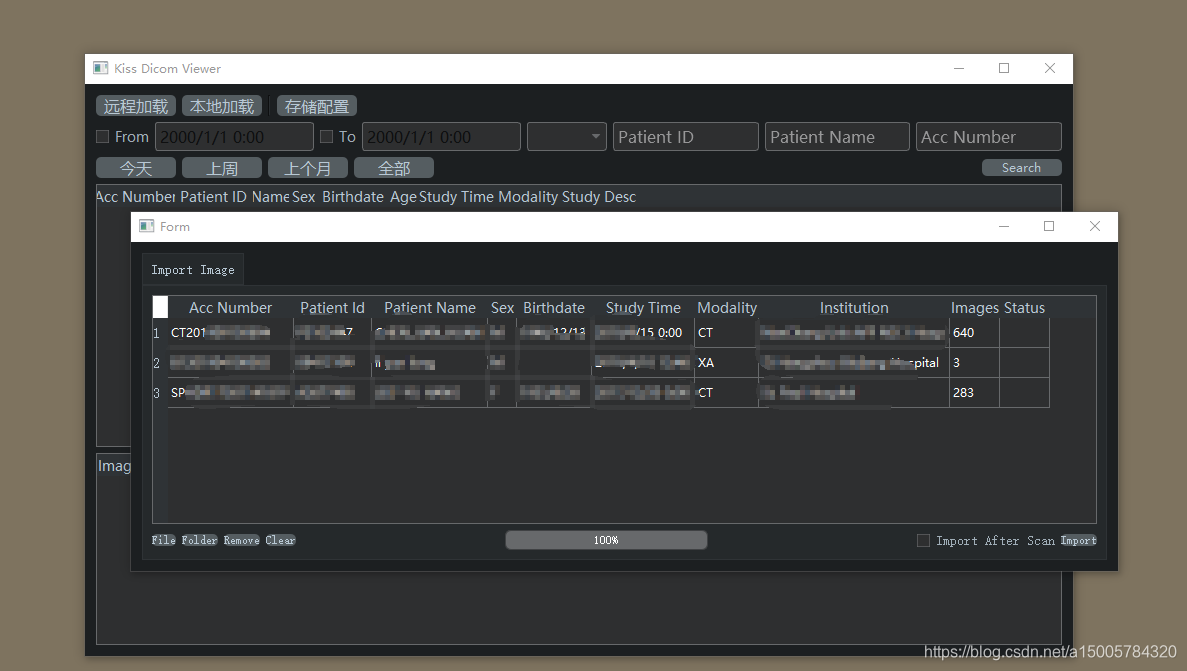

7） Dcmtk Pacs 开发：小型dicom数据库（sqlite）

  Dcmtk Pacs 开发：小型dicom数据库（sqlite）

8） Dcmtk Pacs 开发：StoreScp 实现

   Dcmtk Pacs 开发：StoreScp 实现

9） Dcmtk Pacs 开发：Echo 实现

   Dcmtk Pacs 开发：Echo 实现

10） DCMTK 遍历 DICOM 标签/Tags 并 可视化

   DCMTK 遍历 DICOM 标签/Tags 并 可视化

11） 利用QTimer实现 Dicom 播放功能

   利用QTimer实现 Dicom 播放功能

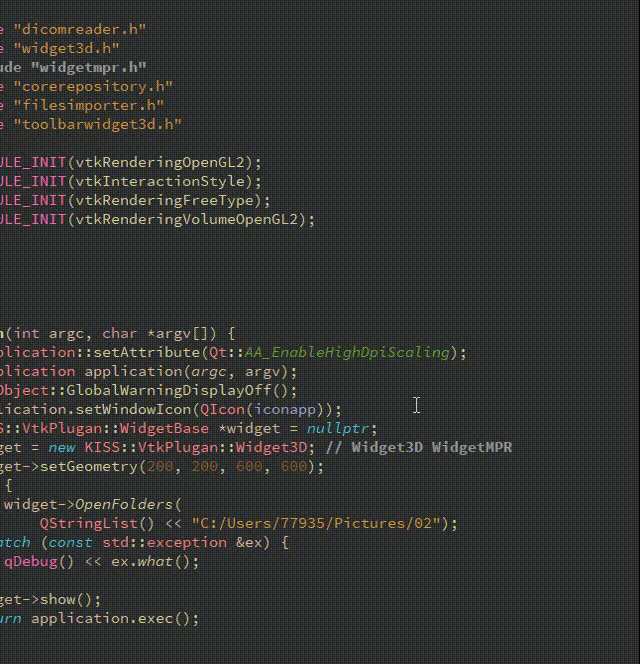

12） KISS Dicom Viewer：插件实现方法

   KISS Dicom Viewer：插件实现方法

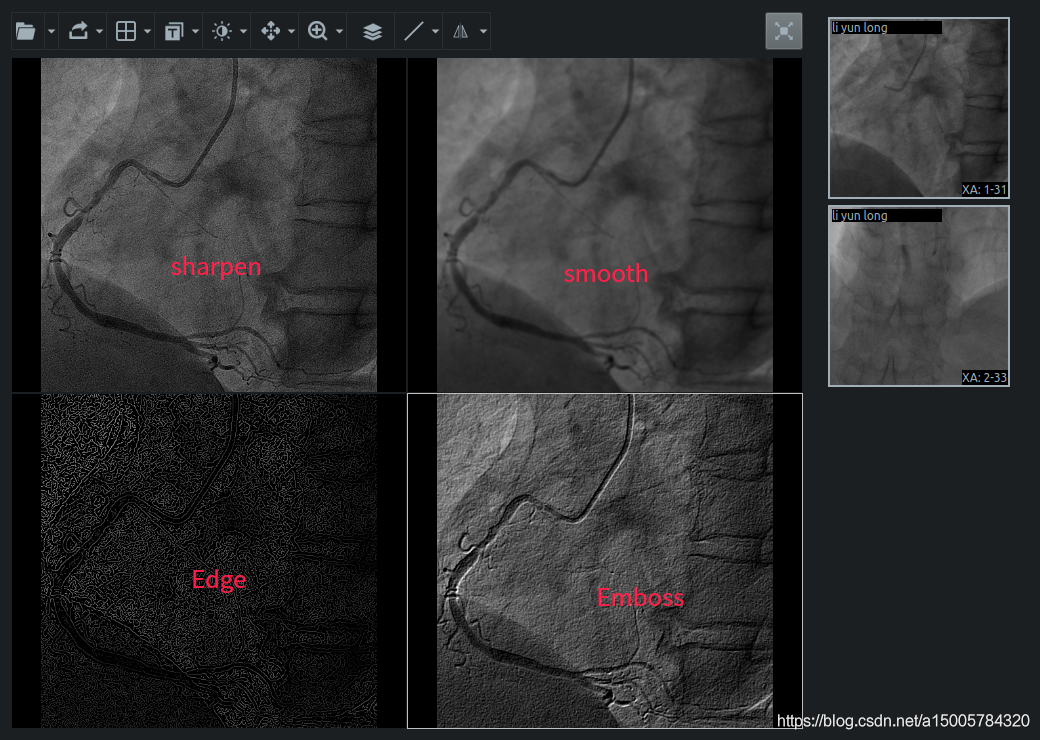

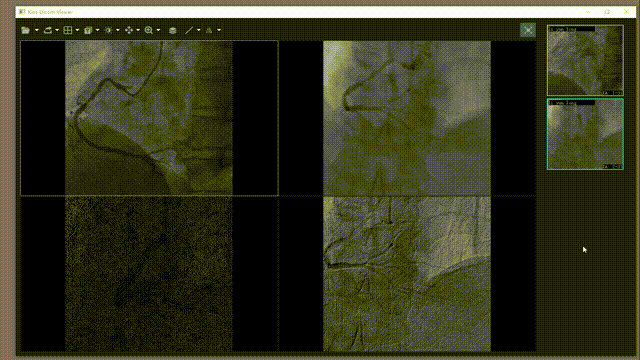

13） 仿照小蚂蚁实现 sharpen smooth Edge Emboss

   仿照小蚂蚁实现 sharpen smooth Edge Emboss

x） 慢慢完善…
