为了解决由于从iBGP邻居收到的路由不能转发给其它iBGP邻居的限制问题，除了可以使用在iBGP邻居之间创建全互联的邻居关系和使用BGPReflector之外，还可以使用BGP Confederation(BGP联邦)。

因为只有从iBGP邻居收到的路由才不能转发给其它iBGP邻居，而从eBGP邻居收到的路由可以转发给任何邻居，包括iBGP邻居，所以在拥有多个路由器的大型AS中，BGPConfederation采用在AS内部建立多个子AS的方法，从而将一个大的AS分割成多个小型AS，让AS内部拥有足够数量的eBGP邻居关系来解决路由限制问题。如下图

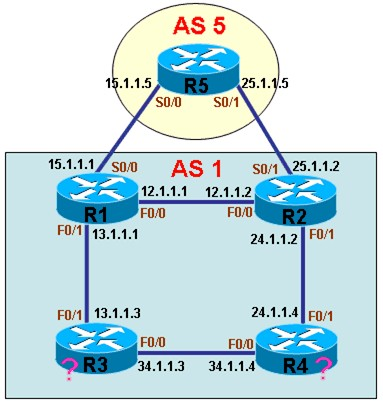

在上图中，当R3从iBGP邻居R1收到路由后，不能再转发给iBGP邻居R4，而R2从eBGP邻居R5收到R1的路由后，因为拥有自己的AS号码，最后将路由丢弃而不转发给R4，最终造成R4拥有不完整的路由表，同样R3也像R4一样不能拥有完整的路由表。

对于上述问题，可以创建全互联的BGP邻居关系，或者在R3和R4上配置BGP Reflector的方法来解决。除此之外，还可以使用在AS内部创建BGPConfederation的方法来解决，如下：



在上图环境中，通过BGP Confederation的方式在R1与R3之间创建子AS 64512，而在R2与R4之间创建子AS64513，这样一来，在R1将全部路由发给R3，以及R2将全部路由发给R4之后，

因为R3与R4是eBGP邻居的关系，所以R3与R4之间可以任意转发BGP路由信息，从而使双方都拥有完整的全网路由表。

在使用BGP Confederation在AS内部创建子AS时，建议使用私有AS号码，范围是64512-65534，所有BGPConfederation内部的子AS，对于外界都是不可见的，如上图中，R1与R2在AS 1中分别为AS 64512和AS 64513，但是对于R5来说，R1和R2都为AS1的，而AS 64512和AS 64513对于R5来说是透明的，外界并不知道AS内部是否创建了BGP Confederation，对于子AS的号码只在AS内部传递路由时才会添加到AS_Path中去，在出AS时，这些子AS号码是不会写入AS_Path的。



注：

★在路径属性中，联邦内部的子AS是不被AS_Path计算在内的。

★在选路规则中，比较eBGP与iBGP邻居类型时，AS内部的子AS之间是不作eBGP与iBGP邻居类型比较的。

配置BGP Confederation



说明：

上图中所有路由器都配有Loopback地址，地址分别为：

R1  Loopback0  1.1.1.1/32      Loopback 11  11.1.1.1/24

R2  Loopback0  2.2.2.2/32      Loopback 22  22.2.2.2/24

R3  Loopback0  3.3.3.3/32      Loopback 33  33.3.3.3/24

R4  Loopback0  4.4.4.4/32      Loopback 44  44.4.4.4/24

R5  Loopback0  5.5.5.5/32      Loopback 55 55.5.5.5/24

所有路由器之间运行OSPF，并将Loopback 0的地址发布到OSPF中，保证全网Loopback 0之间是可以通信的。



1.IGP保证全网Loopback 0互通

（1）配置OSPF

说明：此步略，请参见之前配置。

（2）测试全网Loopback 0连通性

r5#ping 1.1.1.1 source loopback 0



Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 1.1.1.1, timeout is2 seconds:

Packet sent with a source address of 5.5.5.5

!!!!!

Success rate is 100 percent (5/5), round-tripmin/avg/max = 8/114/228 ms

r5#ping 2.2.2.2 source loopback 0



Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 2.2.2.2, timeout is2 seconds:

Packet sent with a source address of 5.5.5.5

!!!!!

Success rate is 100 percent (5/5), round-tripmin/avg/max = 56/84/128 ms

r5#

r5#

r5#ping 3.3.3.3 source loopback 0



Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 3.3.3.3, timeout is2 seconds:

Packet sent with a source address of 5.5.5.5

!!!!!

Success rate is 100 percent (5/5), round-tripmin/avg/max = 16/106/180 ms

r5#ping 4.4.4.4 source loopback 0



Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 4.4.4.4, timeout is2 seconds:

Packet sent with a source address of 5.5.5.5

!!!!!

Success rate is 100 percent (5/5), round-tripmin/avg/max = 48/124/224 ms
