组件图（Component Diagram）

组件图又称为构件图：描述软件组件以及组件之间的关系，组件本身是代码的物理模块，组件图则显示了代码的结构。



用户：

1.能帮助客户理解最终的系统结构。

2.组件图使开发工作有一个明确的目标。

3.组件图有利于帮助工作组的其他人员理解系统。

4.使用组件图有利于软件系统的组件重用。



组件图（Component Diagram）描述了软件的各种组件和它们之间的依赖关系。

组件图中通常包括3种元素：组件（Component）：是定义了良好接口的物理实现单元。组件是系统中可替换的物理部件，它包装了实现而且遵从并统一提供一组接口的实现。

接口（Interface）：接口是一个类提供给另一个类的一组操作。

1.导出接口（exportinterface）：导出接口由提供操作的组件提供。

2.导入接口（import interface）：访问服务的组件使用导入接口。

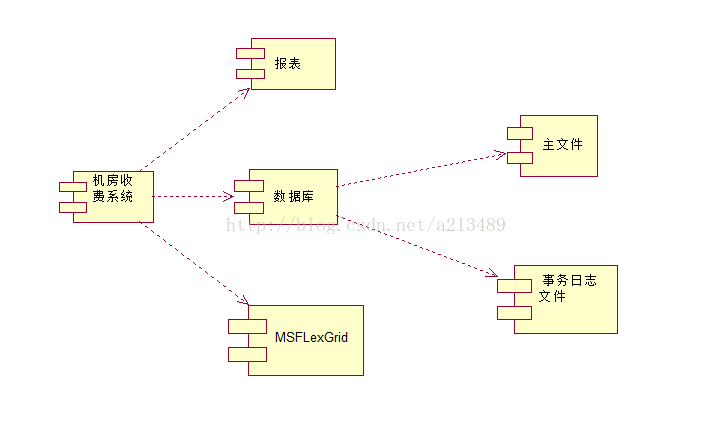

奉上我的组件图：
