LTE学习笔记--PHY--Measurement Gap

当UE当前所在小区的信号质量低于一个阈值时，UE开始考虑小区切换，此时UE需要在保证当前连接的前提条件下测量临近小区的信号质量。这样UE就需要最少两个RF收发器。双RF收发器之间存在干扰，并且成本更高。LTE使用的解决方法是时分复用，即一个RF分成两种时段，一种时段用于处理当前连接，另一种时段负责测量临近小区。这样也存在一个很明显的问题就是UL会受到比较大的影响。因此，需要尽量避免开启这种时分复用(Measuremet Gap)。
LTE中与Measurement Gap有关的配置参数如下。

需要注意的是这里的gpOffset的类型是SEQUENCE，而gp0和gp1呢？

Ps：Minimum available time for inter-frequency and inter-RAT measurements during 480ms period (Tinter1, ms)：为了减少UE负担，在这个时间内执行频间和RAT间测量，用户面暂停传送数据。
某UE的Measurement Gap资源所在的起始位置由如下公式计算得到。

$$SFN \%T=floor(gapOffset/10),T=MGRP/10\\SF=gapPffset\%10$$

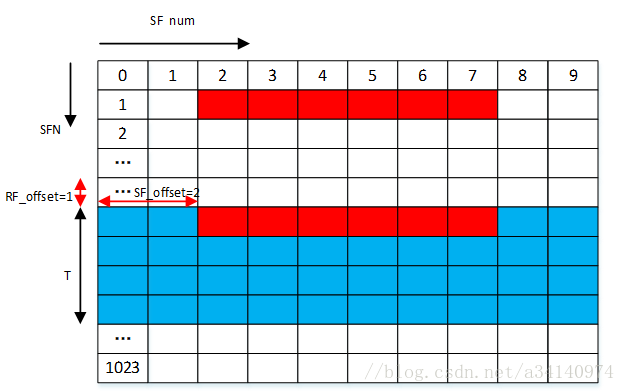

MGRP，即Measurement Gap的周期，如gp0=12时，可算的RF的offset是12/10=1，SF的offset12%10=2，则Measurement Gap的排布如下图所示。

MeasGap本身并不复杂，复杂的是再加入MeasGap后，UE在MeasGap不会发送任何数据。如ACK/NACK的资源会受到影响，从而导致PDSCH的位置进一步受限。
如FDD中DL-SCH的ACK/NACK在固定的n+4上发送。如果该n+4的位置恰好落到额MeasGap之中，则eNB在n的位置是不应该给该UE发送DL-SCH的。又比如，UE发送SR请求之后，DCI0（上行调度信息）不可以再MeasGap之前的四个SF传输，否则PUSCH会落入MeasGap之中。如下图所示

而TDD由于存在上下行配比，情况则更为复杂，但基本原理还是类似的，即UE在MeasGap期间不发送任何数据。虽然MeasGap占6个SF，但是由于会影响其他资源的分配，它对上下行的影响比想象中的要大很多。

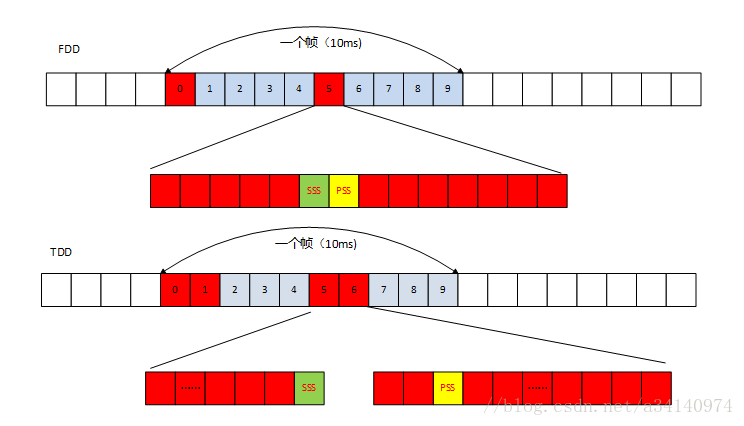

需要提一点的是，在MeasGap期间，UE测量的检测的仅仅只是临近小区的主辅同步信号（PSS和SSS）。在一个MeasGap期间（6SF）,UE可以最少可以检测到1个PSS和1个SSS。（FDD在0#SF和5#SF中均包含PSS和SSS，因此连续6个SF必然包含一个PSS+SSS的SF，对于TDD，PSS和SSS在相邻的两个SF中，因此连续6个SF的情况可能是2PSS+1SSS、1PSS+2SSS或1PSS+1SSS，同样可以完成主辅同步）。另据网络：为了和测量的目标小区同步上，至少需要：半帧（5ms）+主辅同步信号（2个OFDMA符号长度）+主辅同步信号之间时间长度（FDD为0，TDD为2个OFDMA符号长度）+接收机的频点转换时间，这些约为6ms。

UE与临近小区主辅同步后并不需要去进行进一步的同步，事实上在6SF的MeasGap期间也仅仅只能够完成主辅同步。除非是被eNodeB要求上报CGI, 才需要进一步的同步，并且读取邻小区的系统消息，而这个功能MeasGap并不能实现，需要引入UE对DRX的支持。
这里另一个需要解释的是测量的类型。在36.300中有提到。测量分为同频测量（Intra-frequency measurement）和异频测量（inter-frequency measurement）。注意这里的同频异频指的是中心载波频点。这个很容易解释，因为MeasGap测量的是PSS+SSS，而这两个信号规定在中心的72个子载波传输。RF收发器是以中心频点为依据的，因此如果临近小区的中心载波频点与当前小区相同，根本不需要切换到MeasGap，而只有当临近小区的中心频点与当前小区不一样时，才需要使用MeasGap。也就是说异频测量才需要MeasGap。
