DCHP-配置

一．网络拓扑图



二.需求分析

1.DHCP 0/0/0口使用接口DHCP进行IP分配

2.DHCP 0/0/1口使用全局DHCP进行IP分配

3.各pc均可互通

三.配置内容

1.接口地址池：

用户视图进入系统视图，修改名称，千兆以太网进入0/0/0口后设置IP地址，确定使用DHCP协议，配置接口DNS，PC端选择DHCP使用ipconfig判断是否获取IP

2.全局地址池

用户视图进入系统视图，修改名称，千兆以太网进入0/0/1口后设置IP地址，确定使用DHCP协议，设置IP POOl，网关，DNS等网络参数后通过接口0/0/1使用全局地址池，PC端选择DHCP后使用ipconfig判断是否获取IP

3.各PC互通

在命令行中输入ping命令检测

四.配置截图

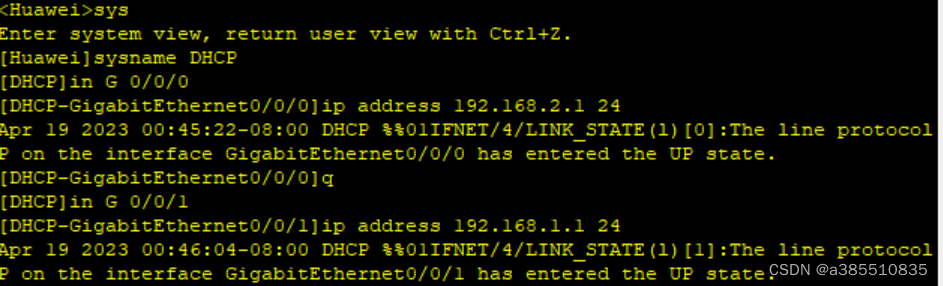

1.配置0/0/0和0/0/1的IP



2.0/0/0接口DHCP分配

[DHCP]dhcp enable

[DHCP]interface GigabitEnthernet 0/0/0

[DHCP-GigabitEnthernet 0/0/0]dhcp select interface

[DHCP-GigabitEnthernet0/0/0]dhcp

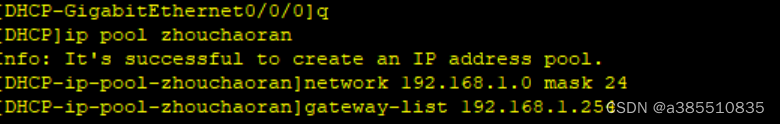

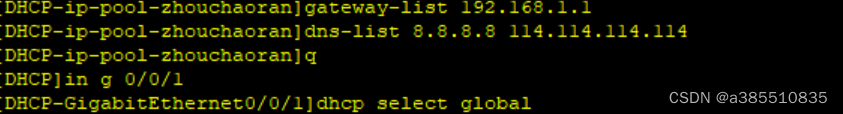

3.0/0/1全局DHCP分配

[DHCP]ip pool tangjie

[DHCP-ip-pool-tangjie]network 192.168.1.0 mask 24

[DHCP-ip-pool-tangjie]gateway-list 8.8.8.8 114.114.114.114

[DHCP-ip-pool-tangjie]quit

[DHCP]in g 0/0/1

[DHCP-GigabitEnthernet 0/0/1]dhcp select global

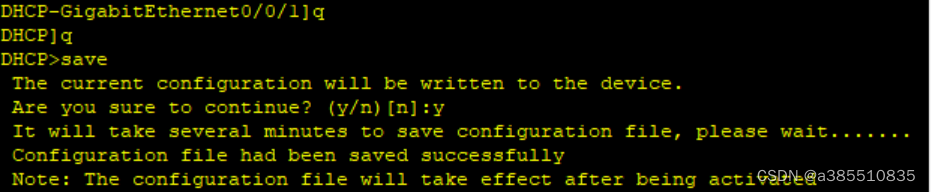

 4.保存

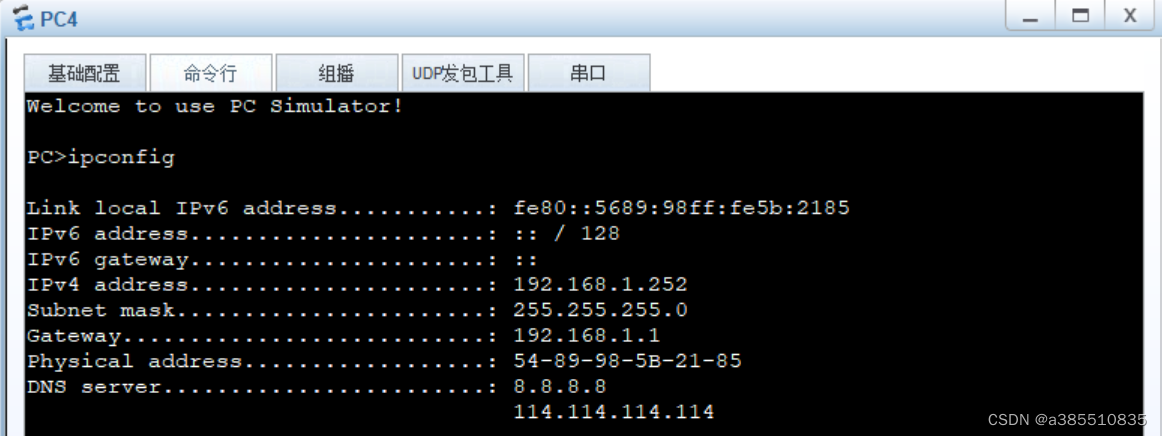

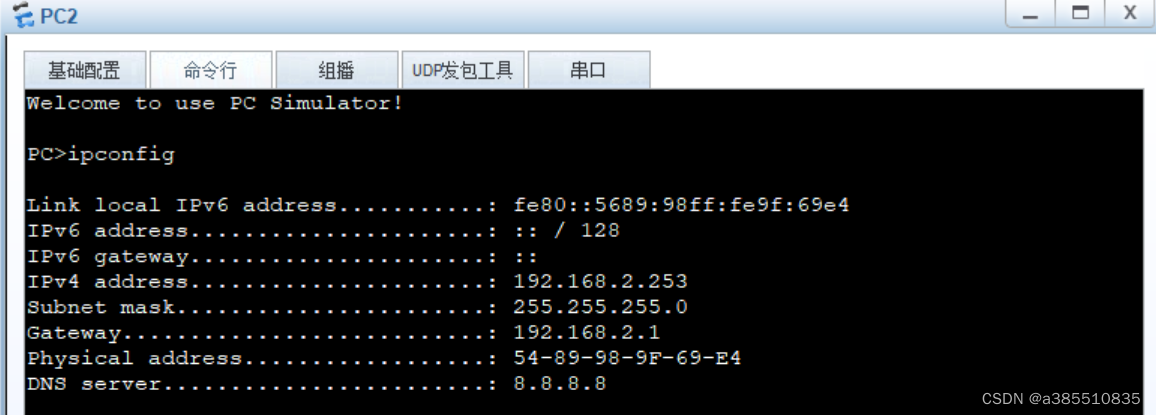

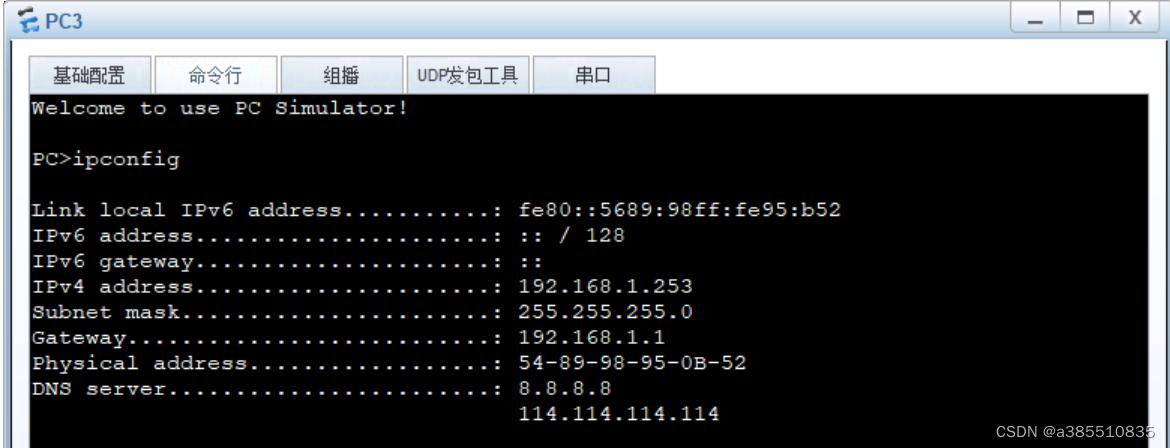

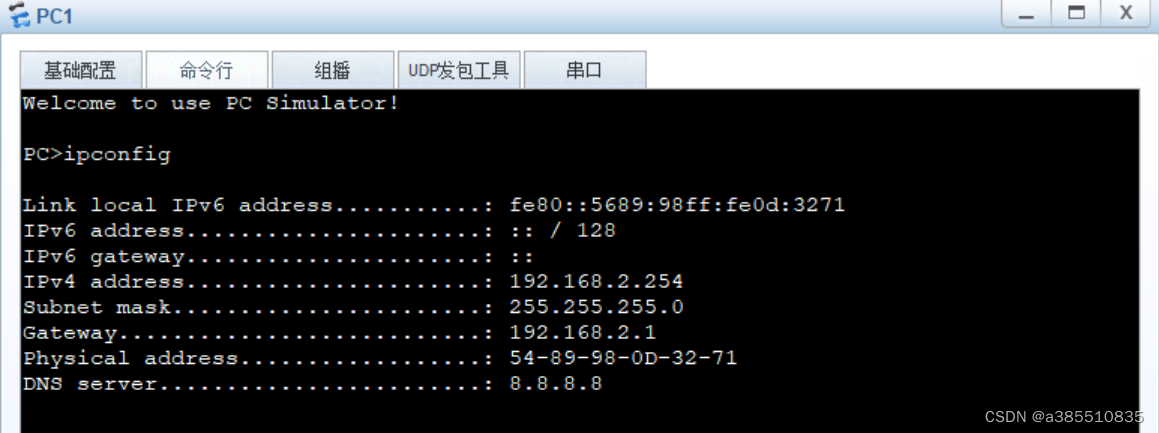

 5.PC获得的新的IP









6.PC互通检测

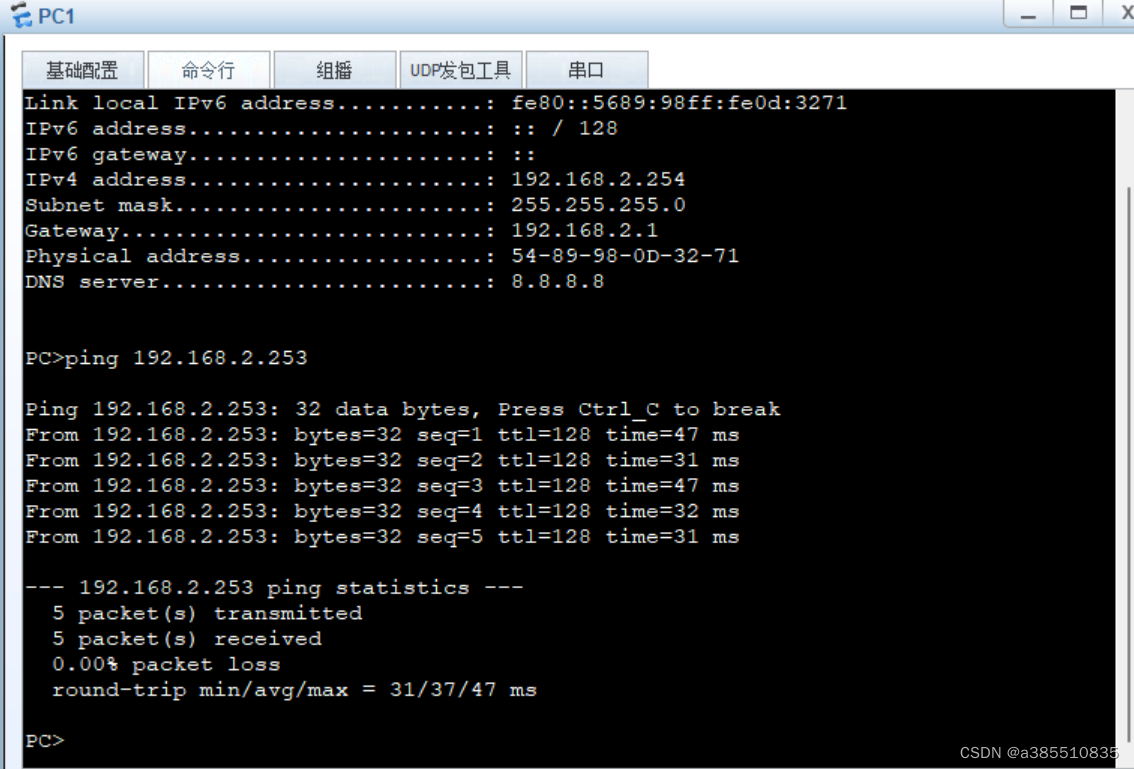

 pc1与pc2

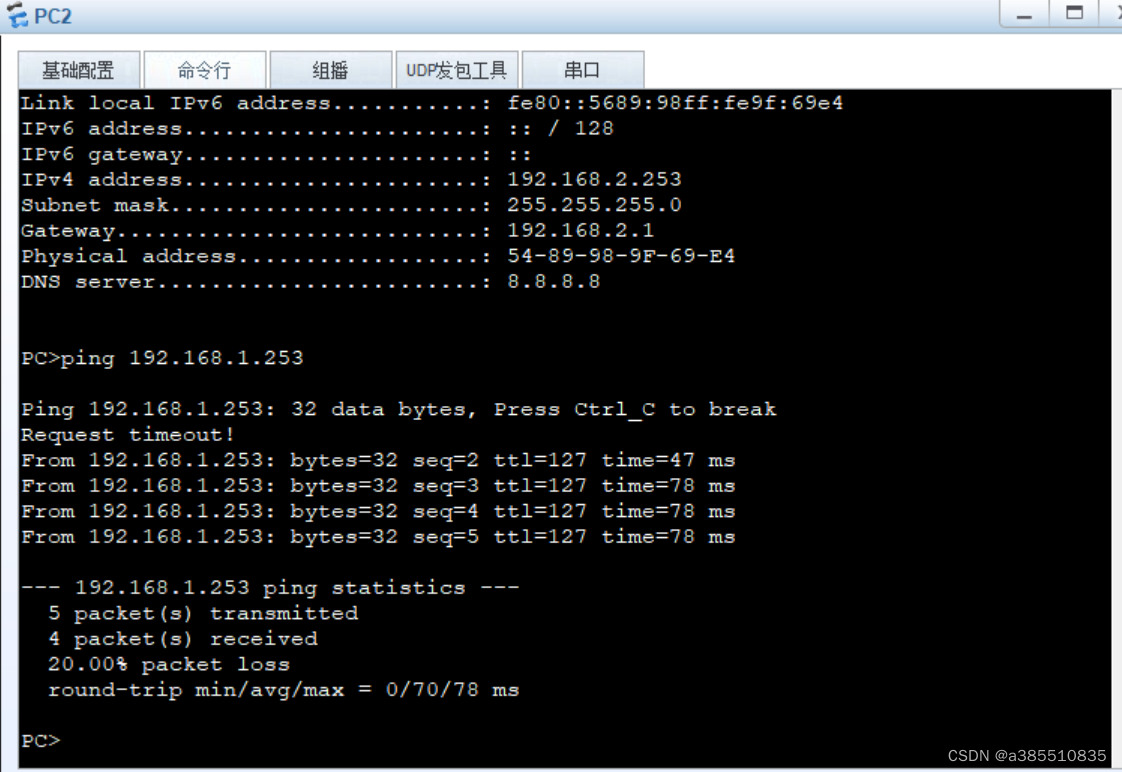

 pc2与pc3
