计算机网络学习笔记之传输层

1 传输层和网络层的区别：

1.1 负责对象的不同

• 传输层负责建立进程间的通信（即只关心进程A和进程B的消息传递，不考虑底下的东西）
• 网络层负责建立主机间的通信（即只关心主机A怎么发给主机B）

同理链路层就是物理上相邻的2个机器如何通信，物理层是电路上的通信

1.2 校验上的不同

• 传输层会对数据和首部一起做校验
• 网络层只对首部做校验，数据报部分不会关心。

2 端口号

端口号是传输层重要的概念。

2.1 端口号的意义

① 为进程适应不同操作系统提供一个复用和分用的软件

复用：发送方不同进程都用同一种协议传输，目的端口号承担了这个工作
分用：接收方把IP报文组装交付时，通过端口号确认交付给谁

② 端口是进程的重要交互地址。
即由端口确定交给主机上的哪个进程。
③ 只具有本地意义，只对本机有效

2.2 端口号范围

端口号共16位，因此最大为65535

• 服务器端口号（做listen用的端口号）有2类：

  1. 熟知端口号：0~1023

  熟知端口号有以下：
  HTTP:80
  HTTPS:443
  DNS:53
  FTP:21
  TFTP:69
  SNMP:161
  TELNET:23
  SMTP:25

  2. 注册端口号: 1024~49151，也叫系统端口号。有许多服务绑定于这些端口。
  3. 动态和/或私有端口：49152~65535，理论上，不应为监听服务分配这些端口，一般是用于客户端的短暂端口号。

• UDP和TCP有各自的专属端口号，因此不会重复和干扰。

3 TCP

TCP全称
Transmission Control Protocol， 即传输控制协议。

基于套接字传输
套接字：IP+端口号

tcp的可靠性如下：

1. 数据被分隔成很多份合适的块来发送
2. 有超时重传机制
3. 会校验首部和数据内容。
4. 会对收到的数据报文做排序，按顺序组装上交
   5.会丢弃重复的数据
   6.提供流量控制，发送主机不会一下子发送太快
   7.每次传输都有序号和ack应答，全双工。

3.1 TCP首部

位数	含义	详情
16	源端口	因此端口号最多16位
16	目的端口
32	报文序号	该报文的序号
32	确认号	期望收到的下一个报文序号。如果确认号位N，说明N-1都已经收到
4	数据偏移	数据部分的起始位置，可以理解为首部长度。单位是4字节。
6	保留位	没用，全部置成0
1	URG紧急指针标志	是否存在紧急数据
1	ACK标志	是否是确认报文
1	PSH推送标志	是否需要尽快上交进程
1	RST复位标志	是否需要重建连接
1	SYN同步建立连接标志	是不是连接建立期间的报文
1	FIN终止标志	是否是终止连接期间的报文
16	窗口	收到ack前对方可发送回来的数据量
16	校验和	校验首部+数据+伪首部（伪首部指携带了ip的首部）
16	紧急指针位置	紧急数据放在末尾，需要给出紧急数据的长度，便可推断位置
0-320	可变选项	一些TCP选项，例如 最大报文长度、时间戳等。最长40字节
?	填充位	保证首部长度为4字节整数倍

从上面可以看到：

1. TCP报文中不包含ip信息，只包含端口信息。
2. 校验和中使用到了伪首部来做校验，即实际上是有ip信息被处理后包含在校验和中了。
3. TCP首部最小长度为20字节，最大长度为60字节，取决于可变选项。
4. 首部长度必定是4字节整数倍，不足会填充，因为数据偏移里的单位设置是4字节。
   |

3.2 滑动窗口

在TCP的发送端和接收端，有一个窗口的概念，直接用图片的方式简单明了回忆一下：

3.2.1发送端窗口

---

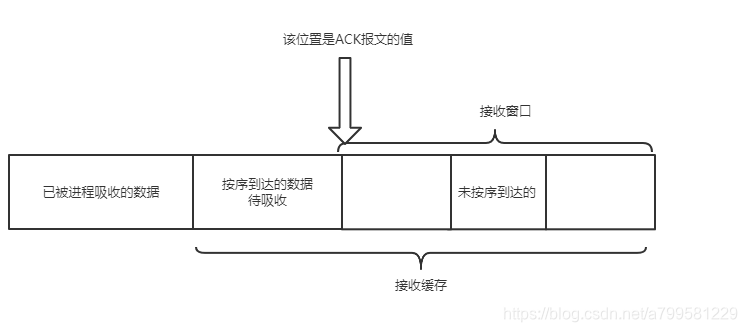

3.2.2 接收端窗口

这里可以看到接收端一次性接收的缓存是有限的，所以进程出现问题迟迟没有接收数据，那么会在ack里告知还能发多少份。
这个叫通告窗口，即告知接收端还能收几份数据（TCP报文里的窗口位就是这个）

3.2.3 坚持定时器

如果接收端的接收缓存用完，导致返回的ack报文里提示窗口为0，则发送端无法发送数据，此时会启动坚持定时器：
每隔5s发送1个字节的小报文，来查看对方窗口响应。当窗口不再为0，则结束坚持定时器

3.2.4 糊涂窗口

上面提到的坚持定时器机制里，导致了每次只发一小点数据。
避免措施：
1. 接收方设定一个最小窗口阈值，不通告小窗口
2. 发送方设定一个最小窗口阈值，每次发送满一定长度的报文
3. 发送手头所有数据切不接收ack

3.3 TCP连接流程

TCP通过三次握手建立连接，四次挥手结束连接

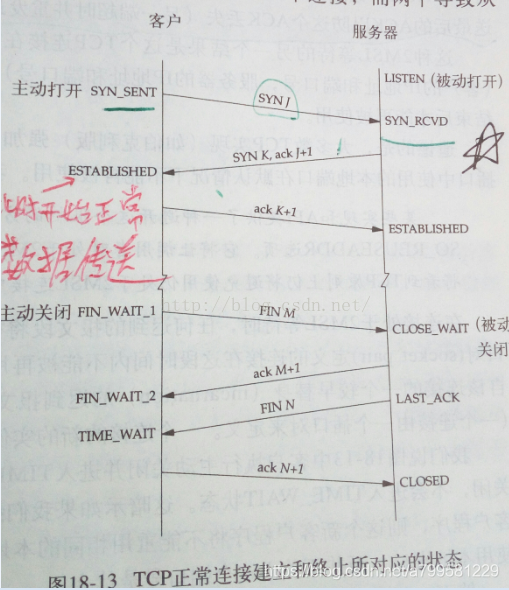

3.3.1 握手和挥手流程

把这个图牢记于心就不会有问题：

CLOSED状态：建立连接前的初始状态即关闭状态在建立连接前，先从CLOSED状态变成LISTEN状态（监听状态，表示可以传信号了）

1. 当客户首先发送SYN后，客户变成SYN_SENT状态。
2. 当服务器接收到SYN后，服务器变成了SYN_REVD状态。
3. 当服务器传给客户一个SYN和ACK后，变成了ESTABLISHED状态（表述开始进行数据传输）
4. 当服务器接受到客户传来的ACK后，也变成ESTABLISHED状态。
5. 当客户发送FIN（主动关闭）后，客户变成了FIN_WAIT1状态。服务器收到FIN后，执行被动关6. 闭，服务器变成了CLOSEWAIT状态。
6. 服务器先发送ACK，客户收到ACK后变成FIN_WAIT2状态。
7. 过了一段时间，服务器才发送FIN，这时候服务器变成LAST_ACK状态客户收到FIN后，变成了TIME_WAIT状态，同时发送ACK，进行2MSL等待。之后2者一起变为CLOSED状态

---

• 为什么建立要3次握手？
  建立握手3次原因：一方接收到syn报文后，需向对方回应一个ack。三次握手中，第一个是sync报文，第二个是ack、sync报文合在一起，第三个ack报文。这样就都回应了ack，需要3次。
  关键在于最后一次需要一个对 接收端sync的ack响应。

---

• 为什么结束连接要4次挥手？
  TCP中发送端发送fin后，就会将自己关闭。
  但是接收端一方接收到fin报文后，数据可能还没发送完成。
  所以需要先发完ack，再发fin，所以这里会多一次挥手。 最后ack是对fin的确认

---

• 能否挥手3次：能。收到第一个fin报文后，它可能刚好没有数据要传输了，fin和ack报文一起回应，对方再回应ack，总共三次，挥手完毕。实际中抓报文，有很多这样的情况。

---

3.3.2 两边同时相互建立连接会发生什么？

2边同时发送SYNC
2边同时收到后， 就会发现自己在还没收到SYNC-ACK的情况下收到了新的SYNC，说明发生了"同时打开"的情况。
此时他会直接发送ack，并且不再等待sync-ack响应了，直接进入ESTABLISHED状态。所以此时仅需2次握手（当然整体上看是4次，一边各2次）

3.3.3 两边同时关闭连接会发生什么

当2者发生同时关闭，即同时发出FIN时，会进入CLOSING状态，收到相互的ACK后进入TIME_WAIT状态. 即此时需2次挥手（整体上看是4次）

3.3.4 交互数据

每一个交互按键都会产生一个数据分组，每次从客户传到服务器的是一个字节的按键。而Rlogin需要远程系统回显客户键入的字符，这样就会产生4个报文段：
（1）来自客户的交互按键
（2）来自服务器的按键确认
（3）来自服务器的按键回显
（4）来自客户的按键回显确认

• nagle算法
  当数据交互很快时， 可能会有很多小分组。
  开启nagle后，会把小分组做合并一起发送。

3.3.5 异常情况

• 异常情况时，会把报文里的复位表示RST置为1。有3种情况会发送复位报文
  ①端口不存在
  ②进程异常终止
  ③客户端异常退出， 服务器没有收到任何fin，此时称为TCP半打开状态。如果TCP配置了心跳，则可以检测

• 半关闭
  TCP的半关连接是指：TCP连接只有一方发送了FIN，另一方没有发出FIN包，仍然可以在一个方向上正常发送数据。

• 半连接
  三次握手中，主动发起握手的一方不发最后一次ACK，使得服务器端阻塞在SYN_RECV状态半连接攻击（SYN攻击）：会耗尽服务器资源，使得真正的请求无法建立连接。

3.4 拥塞避免机制

这块概念很多很乱，我按问题整理了一下，一步步来

3.4.1 建立连接后，每次发送的报文数量是固定的吗？

不是。
建立连接后，会先只发1条， 然后发2条，接着再发4条，逐步增加。
这个过程叫 “慢启动”。
这个1、2、4递增的数量称之为 拥塞窗口 cwnd

可以看到tcp发送的过程是一批一批发的，不是流式乱发的。

3.4.2 慢启动过程中，如果没发生超时，那么发送数量（拥塞窗口）什么时候不再倍增？

当到达慢启动门限ssthreshold时，会变成每次增加1
这个过程叫拥塞避免过程。

3.4.3 当进入拥塞避免，每次+1时，什么时候才会不再继续加？

随着每次发送的数量越发越多， 最终会超出带宽限制，于是就会有某条报文发生超时。
发送端检测到某条报文出现超时时，就会让 慢启动门限ssthreshold = 拥塞窗口cwnd/2
接着cwnd 重新置为1，从新开始慢启动。

上面这个过程叫 快速恢复

这样的好处在于可以检测到每次发送的上限，动态调整。

3.4.4 怎么判断报文发送超时？

接收端有一个冗余确认机制：
即发送端A 发送 1、2、3、4、5四条
但是B只收到 1、2、4、5， 在超时时间内没有收到3。
于是B会发送ack=3而不是ack=5 给A。
如果没收到3，则B会继续发。
当A发现连续3次收到了ack=3时， 则认为发生了超时，从而进入 “快速恢复”

3.4.5 上面提到的超时时间是怎么来的？

通过每次报文的往返时间计算出来的。

• RTT ： 报文往返时间（指从发送到收到ack的时间）。每个报文发出后都有个定时器，收到后都会计算出一个RTT样本

---

• RTTs： 加权平均往返时间，类似于一个估算的往返时间，实时在变。
  RTTs = （1-a) * RTTs + a * RTT最新样本
  即每次得到RTT样本后， 都会使用a这个占比去更新RTTs。

---

• RTTd: RTT偏差加权平均值（就是用来计算超时时间应该比RTT多多少）
  RTTd = (1 - b) * RTTd + b*RTTs - RTT最新样本
  即每次会用新的RTTs以b的占比去更新一下RTTd，并减去RTT样本

---

• RTO ： 超时重传时间
  等于平均往返时间 加上 4倍偏差值
  RTO = RTTs + 4*RTTd

3.4.6 如果发生重传，没有收到ack，那么最新的RTT样本应该怎么算？

会使用karn算法： 发生重传时，不更新这次的RTT样。选用后面收到的ack

修正karn： 为了避免发生重传后，实际RTT都变慢了，导致一下子所有请求都超时， 会在发生重传时，把RTO假大1倍。

4 UDP

网络层的多播和广播机制，需要依赖传输层的UDP。

4.1 TCP和UDP的区别：

• TCP有连接， UDP无连接
• TCP可靠， UDP不可靠，发出去不管了。也没有拥塞控制等机制。 不过UDP会做数据正确性校验。
• UDP会一次性交付一个完整报文，不会做拆分，TCP可能会有小的分组。
• UDP首部比较简单， 只有源端口、目的端口、报文长度、校验和、填充位。

4.2 UDP的一些特点

• 每次调用程序里多播的接口时，都会产生1个UDP消息，没有那种可以复用的UDP连接。

• UDP数据报的最大长度，和应用程序可读写的数据报最大长度有关，和TCP/IP内核有关。
  当数据报长度大于程序可读写长度，会引发 数据截断。所以udp数据的长度必须要控制好，毕竟他无法根据MTU做分片。

• 怎么确认MTU多大？
  可以用taceroute命令检测MTU， 本质上是把TCP报文设置成不分片，然后逐步增大，直到发生了ICMP不可达的报错。

• 如果一次性发送了6个UDP数据报， 并且在链路层有6次ARP请求， 接收端收到6个UDP后，只会发送一个ARP响应。

• UDP一般用于本地小范围通信， 所以差错其实相比TCP还小一点。

4.3 UDP的应用

TFTP（小文件传输）
DNS（域名解析）
SNMP(简单网络管理协议）
IGMP
BOOTP（无盘系统引导）
RTP(实时传输协议)
多媒体应用
