记录Sentinel中使用的滑动时间窗口之前，先说明下简单的滑动时间窗口是怎样的。
对于限流的算法假如时间窗口不滑动，限流qps 100。如果在0.5~1s之间发生了80个请求量，会认为在0~1s内qps是不会达到限流阈值的。在1~1.5s内达到80的请求量，也会认为在1-2s内的qps为80没有达到阈值。
但是在0.5~1.5秒的请求量却达到160已经超过了阈值。这就出现了问题。

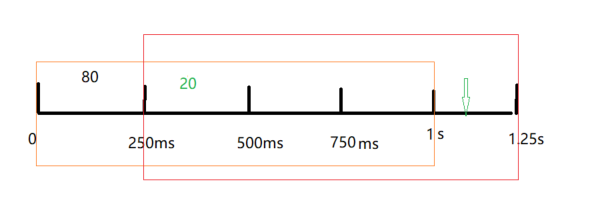

有了滑动时间时间窗口之后的统计变成下面的样子。把1s分成四个bucket，每个是250ms间隔。
假如750ms~1s之间，来了一个请求，统计当前bucket和前面三个bucket中的请求量总和101，大于阈值，就会把当前这个请求进行限流。
假如1s~1.25s之间，来了一个请求，统计当前bucket和前面三个bucket中的请求量总和21，小于阈值，就会正常放行。这里请求总量统计去掉了0~250ms之间的bucket，就是体现了时间窗口的滑动。
但是这里需要注意的一点，时间滑动时间窗口的统计也不是百分百精准的，比如上图中在绿色箭头的地方来了一个请求之后，统计的bucket是250ms 到绿色箭头之间的bucket，但是这个时间区间并没有1s，
因为去掉了0~250ms的bucket统计，所以可能出现偏差，当然这个bucket区间细分的越小就越精准。
下面分析Sentinel中怎么利用滑动时间窗口进行流控的。
Metric ：是一个记录保护资源的调用指标的基础结构。里面规定了被保护的资源有那些调用指标需要被统计。看一些关键指标。
源码：
public interface Metric extends DebugSupport {
/**
* Get total success count.
* 统计所有成功的次数
* @return success count
*/
long success();
/**
* Get max success count.
*
* @return max success count
*/
long maxSuccess();
/**
* Get total exception count.
* 统计所有异常的次数
* @return exception count
*/
long exception();
/**
* Get total block count.
*
* @return block count
*/
long block();
/**
* Get total pass count. not include {@link #occupiedPass()}
* 统计请求通过的次数 不包括 occupiedPass 限流就是使用这个统计的
* @return pass count
*/
long pass();ArrayMetric 是上面接口的一个实现类。它维护了一个局部变量 LeapArray<MetricBucket> data 来具体计算被保护资源的调用指标.
部分源码如下：
public class ArrayMetric implements Metric {
// 滑动时间窗口算法的实现
private final LeapArray<MetricBucket> data;
public ArrayMetric(int sampleCount, int intervalInMs) {
// 使用的这个具体类，sampleCount ：时间窗口的bucket数量 默认 2个， intervalInMs: 时间窗口的时间间隔 默认 1000ms 也就是每个bucket是500ms
this.data = new OccupiableBucketLeapArray(sampleCount, intervalInMs);
}
@Override
public long pass() {
// 更新最新的时间窗口
data.currentWindow();
long pass = 0;
// 得到所有的统计窗口
List<MetricBucket> list = data.values();
// 每个窗口中的统计量累加起来
for (MetricBucket window : list) {
pass += window.pass();
}
return pass;
}
@Override
public void addPass(int count) {
// 向当前时间窗口中增加一个请求数量 这个方法会在StatisticSlot 统计qps的时候使用到
// 时间窗口每个bucket都被WindowWrap包装了下，而且一个MetricBucket 里面可以统计好多维度的数据，使用MetricEvent区分的。
WindowWrap<MetricBucket> wrap = data.currentWindow();
wrap.value().addPass(count);
}
public void add(MetricEvent event, long count) {
data.currentWindow().value().add(event, count);
}
@Override
public double getWindowIntervalInSec() {
return data.getIntervalInSecond();
}
@Override
public int getSampleCount() {
return data.getSampleCount();
}
}LeapArray:
public abstract class LeapArray<T> {
// 滑动时间窗口每个bucket的时间长度
protected int windowLengthInMs;
// 滑动时间窗口 一共有多少个bucket
protected int sampleCount;
// 滑动时间窗口 总的时间窗口 单位 毫秒
protected int intervalInMs;
// 滑动时间窗口 总的时间窗口 单位 秒
private double intervalInSecond;
// 每个时间窗口bucket 的存储实例WindowWrap array 就相当于是整个滑动时间窗口
protected final AtomicReferenceArray<WindowWrap<T>> array;
/**
* The conditional (predicate) update lock is used only when current bucket is deprecated.
更新滑动时间窗口的时候使用
*/
private final ReentrantLock updateLock = new ReentrantLock();
/**
* The total bucket count is: {@code sampleCount = intervalInMs / windowLengthInMs}.
*
* @param sampleCount bucket count of the sliding window
* @param intervalInMs the total time interval of this {@link LeapArray} in milliseconds
*/
public LeapArray(int sampleCount, int intervalInMs) {
AssertUtil.isTrue(sampleCount > 0, "bucket count is invalid: " + sampleCount);
AssertUtil.isTrue(intervalInMs > 0, "total time interval of the sliding window should be positive");
AssertUtil.isTrue(intervalInMs % sampleCount == 0, "time span needs to be evenly divided");
this.windowLengthInMs = intervalInMs / sampleCount;
this.intervalInMs = intervalInMs;
this.intervalInSecond = intervalInMs / 1000.0;
this.sampleCount = sampleCount;
this.array = new AtomicReferenceArray<>(sampleCount);
}
/**
* Get the bucket at current timestamp.
* 计算当前时间的bucket实例 每次请求过来都会计算处于那个bucket位置
* @return the bucket at current timestamp
*/
public WindowWrap<T> currentWindow() {
return currentWindow(TimeUtil.currentTimeMillis());
}
/**
* Create a new statistic value for bucket.
*
* @param timeMillis current time in milliseconds
* @return the new empty bucket
*/
public abstract T newEmptyBucket(long timeMillis);
/**
* Reset given bucket to provided start time and reset the value.
*
* @param startTime the start time of the bucket in milliseconds
* @param windowWrap current bucket
* @return new clean bucket at given start time
*/
protected abstract WindowWrap<T> resetWindowTo(WindowWrap<T> windowWrap, long startTime);
// 计算当前时间处于滑动时间窗口数组中的索引位置
private int calculateTimeIdx(/*@Valid*/ long timeMillis) {
long timeId = timeMillis / windowLengthInMs;
// Calculate current index so we can map the timestamp to the leap array.
return (int)(timeId % array.length());
}
// 计算时间窗口bucket的起始时间
protected long calculateWindowStart(/*@Valid*/ long timeMillis) {
return timeMillis - timeMillis % windowLengthInMs;
}
/**
* Get bucket item at provided timestamp.
*
* @param timeMillis a valid timestamp in milliseconds
* @return current bucket item at provided timestamp if the time is valid; null if time is invalid
*/
public WindowWrap<T> currentWindow(long timeMillis) {
if (timeMillis < 0) {
return null;
}
// 计算当前时间 在滑动时间窗口array中的索引位置
int idx = calculateTimeIdx(timeMillis);
// Calculate current bucket start time.
// 计算当前时间在时间窗口bucket中的开始时间
long windowStart = calculateWindowStart(timeMillis);
/*
* Get bucket item at given time from the array.
*
* (1) Bucket is absent, then just create a new bucket and CAS update to circular array.
* (2) Bucket is up-to-date, then just return the bucket.
* (3) Bucket is deprecated, then reset current bucket and clean all deprecated buckets.
*/
while (true) {
// 根据当前时间计算的bucket 索引值 在array的数据
WindowWrap<T> old = array.get(idx);
if (old == null) {
/*
* B0 B1 B2 NULL B4
* ||_______|_______|_______|_______|_______||___
* 200 400 600 800 1000 1200 timestamp
* ^
* time=888
* bucket is empty, so create new and update
*
* If the old bucket is absent, then we create a new bucket at {@code windowStart},
* then try to update circular array via a CAS operation. Only one thread can
* succeed to update, while other threads yield its time slice.
这个图解就很好理解了，比如当前时间计算的bucket 所在的位置在上面的800~1000之间的时候，array是空的，就新建一个时间窗口bucket WindowWrap
通过cas更新到array中 如果cas失败了就让出时间片
*/
WindowWrap<T> window = new WindowWrap<T>(windowLengthInMs, windowStart, newEmptyBucket(timeMillis));
if (array.compareAndSet(idx, null, window)) {
// Successfully updated, return the created bucket.
return window;
} else {
// Contention failed, the thread will yield its time slice to wait for bucket available.
Thread.yield();
}
} else if (windowStart == old.windowStart()) {
/*
* B0 B1 B2 B3 B4
* ||_______|_______|_______|_______|_______||___
* 200 400 600 800 1000 1200 timestamp
* ^
* time=888
* startTime of Bucket 3: 800, so it's up-to-date
*
* If current {@code windowStart} is equal to the start timestamp of old bucket,
* that means the time is within the bucket, so directly return the bucket.
如果当前时间计算出来的索引位置已经有了WindowWrap bucket 而且存在的bucket的开始时间和当前计算的开始相等，就返回已经存在的这个WindowWrap
在StatisticSlot增加请求数量的时候就会使用这个bucket 中的请求数量进行累加
*/
return old;
} else if (windowStart > old.windowStart()) {
/*
* (old)
* B0 B1 B2 NULL B4
* |_______||_______|_______|_______|_______|_______||___
* ... 1200 1400 1600 1800 2000 2200 timestamp
* ^
* time=1676
* startTime of Bucket 2: 400, deprecated, should be reset
*
* If the start timestamp of old bucket is behind provided time, that means
* the bucket is deprecated. We have to reset the bucket to current {@code windowStart}.
* Note that the reset and clean-up operations are hard to be atomic,
* so we need a update lock to guarantee the correctness of bucket update.
*
* The update lock is conditional (tiny scope) and will take effect only when
* bucket is deprecated, so in most cases it won't lead to performance loss.
这个时候就表明 时间窗口要向前滑动了 就是把存在的时间窗口内容进行重置 重置包括开始时间更新 窗口内的计数清零
使用加锁操作
*/
if (updateLock.tryLock()) {
try {
// Successfully get the update lock, now we reset the bucket.
// 具体逻辑在的子类 OccuiableBucketLeapArray中
return resetWindowTo(old, windowStart);
} finally {
updateLock.unlock();
}
} else {
// Contention failed, the thread will yield its time slice to wait for bucket available.
Thread.yield();
}
} else if (windowStart < old.windowStart()) {
// Should not go through here, as the provided time is already behind.
return new WindowWrap<T>(windowLengthInMs, windowStart, newEmptyBucket(timeMillis));
}
}
}
public List<T> values() {
return values(TimeUtil.currentTimeMillis());
}
public List<T> values(long timeMillis) {
// 把当前时间窗口中的bucket WindowWrap 都返回出去 用来统计时间窗口总的请求数量
if (timeMillis < 0) {
return new ArrayList<T>();
}
int size = array.length();
List<T> result = new ArrayList<T>(size);
for (int i = 0; i < size; i++) {
WindowWrap<T> windowWrap = array.get(i);
if (windowWrap == null || isWindowDeprecated(timeMillis, windowWrap)) {
continue;
}
result.add(windowWrap.value());
}
return result;
}上面滑动时间窗口用了WindowWrap 来表示bucket,但是这个类里又包了一个泛型，使用泛型的目的是为了让这个bucket 可以统计更多类型的数据。比如上面的泛型是MetricBucket。
WindowWrap ：
MetricBucket：
public class MetricBucket {
private final LongAdder[] counters;
private volatile long minRt;
public MetricBucket() {
MetricEvent[] events = MetricEvent.values();
this.counters = new LongAdder[events.length];
for (MetricEvent event : events) {
counters[event.ordinal()] = new LongAdder();
}
initMinRt();
}
public MetricBucket reset(MetricBucket bucket) {
for (MetricEvent event : MetricEvent.values()) {
counters[event.ordinal()].reset();
counters[event.ordinal()].add(bucket.get(event));
}
initMinRt();
return this;
}
private void initMinRt() {
this.minRt = SentinelConfig.statisticMaxRt();
}
/**
* Reset the adders.
*
* @return new metric bucket in initial state
*/
public MetricBucket reset() {
for (MetricEvent event : MetricEvent.values()) {
counters[event.ordinal()].reset();
}
initMinRt();
return this;
}
public long get(MetricEvent event) {
return counters[event.ordinal()].sum();
}
public MetricBucket add(MetricEvent event, long n) {
counters[event.ordinal()].add(n);
return this;
}
public long pass() {
return get(MetricEvent.PASS);
}
public long occupiedPass() {
return get(MetricEvent.OCCUPIED_PASS);
}
public long block() {
return get(MetricEvent.BLOCK);
}
public long exception() {
return get(MetricEvent.EXCEPTION);
}
public long rt() {
return get(MetricEvent.RT);
}
public long minRt() {
return minRt;
}
public long success() {
return get(MetricEvent.SUCCESS);
}
public void addPass(int n) {
add(MetricEvent.PASS, n);
}
public void addOccupiedPass(int n) {
add(MetricEvent.OCCUPIED_PASS, n);
}
public void addException(int n) {
add(MetricEvent.EXCEPTION, n);
}
public void addBlock(int n) {
add(MetricEvent.BLOCK, n);
}
public void addSuccess(int n) {
add(MetricEvent.SUCCESS, n);
}
public void addRT(long rt) {
add(MetricEvent.RT, rt);
// Not thread-safe, but it's okay.
if (rt < minRt) {
minRt = rt;
}
}
@Override
public String toString() {
return "p: " + pass() + ", b: " + block() + ", w: " + occupiedPass();
}
}统计的维度枚举类：MetricEvent
public enum MetricEvent {
/**
* Normal pass.
*/
PASS,
/**
* Normal block.
*/
BLOCK,
EXCEPTION,
SUCCESS,
RT,
/**
* Passed in future quota (pre-occupied, since 1.5.0).
*/
OCCUPIED_PASS

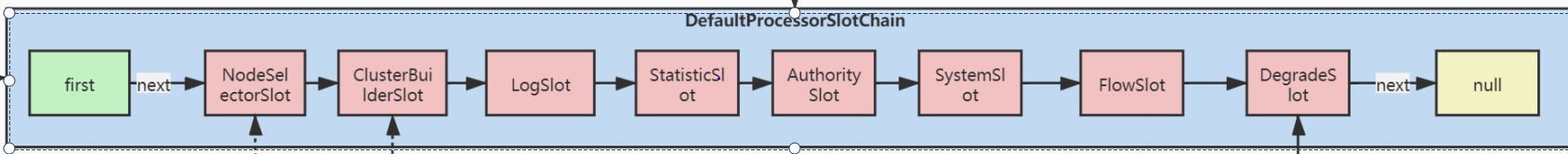

}Sentinel中 qps的统计和限流控制主要是在StatisticSlot,FlowSlot里面完成的。
先执行StatisticSlot的entry. fireEntry就是执行下一个slot的。从这里看出，在正向执行的时候它并没有处理什么内容。但是在下面责任链上的entry方法执行完后。
调用了node.increaseThreadNum(); node.addPassRequest(count); 这里就是统计请求通过的线程数量和请求数量。
我们这里跟踪下node.addPassRequest(count); 用到了时间滑动窗口。node是DefaultNode实例。
DefaultNode#addPassRequest(count)
@Override
public void addPassRequest(int count) {
//调用父类 StatisticNode
super.addPassRequest(count);
// 集群模式下使用的
this.clusterNode.addPassRequest(count);
}这里看单机限流模式，跟随StatisticNode#addPassRequest(count);
@Override
public void addPassRequest(int count) {
// 秒级别的滑动时间窗口 看这个就可以了
rollingCounterInSecond.addPass(count);
// 分钟级别的滑动时间窗口
rollingCounterInMinute.addPass(count);
}秒级别的滑动时间窗口：
// 两个参数分别是：2 1000 这里就是构建了一个时间滑动窗口长度 1s,分了两个bucket，一个bucket长度是500ms
private transient volatile Metric rollingCounterInSecond = new ArrayMetric(SampleCountProperty.SAMPLE_COUNT,
IntervalProperty.INTERVAL);ArrayMetric的部分源码上面有贴出来。
rollingCounterInSecond.addPass(count); 这个是调用下面这端逻辑。
@Override
public void addPass(int count) {
// 首先获取当前时间的时间窗口，然后向窗口中增加请求量。
// 向当前时间窗口中增加一个请求数量 这个方法会在StatisticSlot 统计qps的时候使用到
// 时间窗口每个bucket都被WindowWrap包装了下，而且一个MetricBucket 里面可以统计好多维度的数据，使用MetricEvent区分的。
WindowWrap<MetricBucket> wrap = data.currentWindow();
wrap.value().addPass(count);
}data.currentWindow()会调用到LeapArray#currentWindow(long timeMills);的方法上面源码也有分析。
得到窗口之后 wrap.value().addPass(count); 会调用MetricBucket#appPass(int n); 方法
public void addPass(int n) {
// 时间窗口bucket 中也是有一个 LongAdder[] counter来存储计数统计的，因为可以统计不同维度的数据，比如这里就是统计PASS的数量
add(MetricEvent.PASS, n);
}至于为什么使用LongAdder，因为它的效率比Atomic类的性能更好些。至于为什么就不说了这里。
public MetricBucket add(MetricEvent event, long n) {
// event.ordinal() 就是获取枚举值在枚举类中的位置，就是索引值 这个操作是cas的 性能更好些。
counters[event.ordinal()].add(n);
return this;
}上面分析的就是StatisticSlot 统计qps的过程。
下面看下FlowSlot中怎么做流控限制的。
FlowSlot#entry中
@Override
public void entry(Context context, ResourceWrapper resourceWrapper, DefaultNode node, int count,
boolean prioritized, Object... args) throws Throwable {
// 根据配置的限流规则进行校验
checkFlow(resourceWrapper, context, node, count, prioritized);
fireEntry(context, resourceWrapper, node, count, prioritized, args);
}FlowSlot#checkFlow
void checkFlow(ResourceWrapper resource, Context context, DefaultNode node, int count, boolean prioritized)
throws BlockException {
// checker 是 FlowRuleChecker
checker.checkFlow(ruleProvider, resource, context, node, count, prioritized);
}FlowRuleChecker#checkFlow
public void checkFlow(Function<String, Collection<FlowRule>> ruleProvider, ResourceWrapper resource,
Context context, DefaultNode node, int count, boolean prioritized) throws BlockException {
if (ruleProvider == null || resource == null) {
return;
}
Collection<FlowRule> rules = ruleProvider.apply(resource.getName());
if (rules != null) {
for (FlowRule rule : rules) {
// 开始调用配置的限流规则
if (!canPassCheck(rule, context, node, count, prioritized)) {
throw new FlowException(rule.getLimitApp(), rule);
}
}
}
}
private static boolean passLocalCheck(FlowRule rule, Context context, DefaultNode node, int acquireCount,
boolean prioritized) {
Node selectedNode = selectNodeByRequesterAndStrategy(rule, context, node);
if (selectedNode == null) {
return true;
}
// 不同的流控效果，对应不同的rater 这里主要看快速失败DefaultController
return rule.getRater().canPass(selectedNode, acquireCount, prioritized);
}流控效果分为下面三种。分别对应：DefaultController,WarmUpController,RateLimiterController
DefaultController@canPass
public boolean canPass(Node node, int acquireCount, boolean prioritized) {
// 计算时间窗口内已经通过的请求数量
int curCount = avgUsedTokens(node);
// acquireCount一般就是 1 ，count就是配置的单机阈值 如果条件满足就是达到阈值 直接返回false
if (curCount + acquireCount > count) {
// prioritized 默认是false
if (prioritized && grade == RuleConstant.FLOW_GRADE_QPS) {
long currentTime;
long waitInMs;
currentTime = TimeUtil.currentTimeMillis();
waitInMs = node.tryOccupyNext(currentTime, acquireCount, count);
if (waitInMs < OccupyTimeoutProperty.getOccupyTimeout()) {
node.addWaitingRequest(currentTime + waitInMs, acquireCount);
node.addOccupiedPass(acquireCount);
sleep(waitInMs);
// PriorityWaitException indicates that the request will pass after waiting for {@link @waitInMs}.
throw new PriorityWaitException(waitInMs);
}
}
return false;
}
return true;
}如果通过，说明没有达到阈值，然后走到StatisticSlot逻辑的时候进行addPass。这样整个流程就串起来了。
3507
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
