双fifo的乒乓式读写

    备注：fifo可以换成RAM等其他类型储存单元，只因熟悉fifo所以用它来说明（重点是如何使用乒乓式读写）

简介：一种常常应用于数据流控制的处理技巧，在保证等时域的前提下，两个fifo交互式的传输数据给数据处理模块。

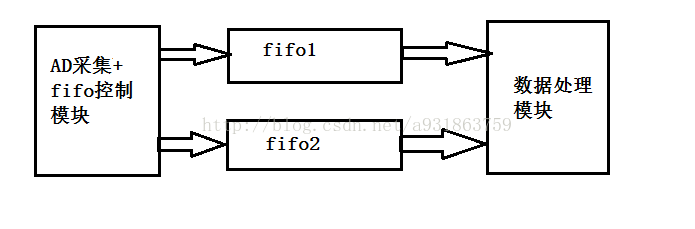

处理流程：边看图边解释。首先是AD采集的数据流入，在等时域前提下，fifo1进行写操作，fifo2进行读操作（当然第一次没有可读的，但是数据流入的第一个周期是很短的）。fifo1中存储指定大小后，fifo控制模块中的开关寄存器控制fifo1拉低写使能，转而去拉高fifo2的写使能，这时候应该让fifo1开始写操作，fifo2开始读操作。如此往复循环，即可达到流水线的效果。

注意事项：该方法使用前提是一个fifo存储不够，或者写速率大于读速率时使用，否则一个fifo让其在读的同时进行写操作即可。

  下面为我随便敲的代码，没有设计到读操作，应该我的数据处理模块在控制读操作。

module fifo_cntr(
                 input clk,
				 input rst_n,
				 input[10:0] fifo1_data_count,  //fifo1可读量
				 input[10:0] fifo2_data_count,  //fifo2可读量
				 input  wrreq,                  //写请求
				 output fifo1_wrreq,            //写fifo1请求
				 output fifo2_wrreq             //写fifo2请求
);

parameter
         idle  = 4'b0000,
		 start = 4'b0010,
		 ping  = 4'b0100,
		 pang  = 4'b1000;

reg[3:0] state;
reg[3:0] next_state;

//状态寄存
always@(posedge clk or negedge rst_n)
begin
if(!rst)
  state <= idle;
else
  state <= next_state;
end

//状态转移
always@(*)
begin
  case(state)

	idle: if(wrreq)
	        next_state <= start;
		  else
		    next_state <= idle;
	start: if(fifo1_data_count>=11'd1292)
	        next_state <= ping;
		   else
		    next_state <= start;
	ping:  if(fifo2_data_count>=11'd1292)
	        next_state <= pang;
		   else
		    next_state <= ping;
	pang:  if(fifo1_data_count>=11'd1292)
	        next_state <= ping;
		   else
		    next_state <= pang;
    default: next_state<=idle;
  endcase
end

//状态核心
always@(posedge clk or negedge rst_n)
begin
if(!rst)begin
  fifo1_wrreq<=1'b0;
  fifo2_wrreq<=1'b0;
end
else
  case(next_state)
    idle   : ;
    start  : begin
    	      fifo1_wrreq<=1'b1;
              fifo2_wrreq<=1'b0;
             end
    ping   : begin
	          fifo1_wrreq<=1'b0;
			  fifo2_wrreq<=1'b1;
			 end
	pang:  : begin
	          fifo1_wrreq<=1'b1;
			  fifo2_wrreq<=1'b0;
			 end
	default:begin
	          fifo1_wrreq<=1'b0;
			  fifo2_wrreq<=1'b0;
			end
    endcase
end

endmodule















endmodule
