基于单片机的温度监测系统proteus仿真

该博客介绍了使用单片机实现的温度监测系统,包括DS18B20温度传感器、LED数码管显示、按键切换和报警功能。系统能够实时显示温度并能在温度超出预设范围时通过LED灯报警。用户可以通过按键设置温度上下限值。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

基于单片机的温度监测仿真电路主要包括DS18B20温度采集电路、LED数码管温度显示电路、LED灯报警电路和按键切换电路等。具体功能如下:

1、程序烧录后,单片机上电,DS18B20采集的实时温度通过数码管显示,并且实时监测温度值是否在设定值内,超出设定值则LED灯报警。

2、系统上电时LED数码管现实的是温度监测界面,当按下模式选择按钮时,LED数码管切换显示温度上限值设置界面,如果再次按下按钮,LED数码管切换显示温度下限值设置界面,当第三次按下模式按钮时,将切换回温度监测界面。

3、通过加减按钮可控制上、下限值的设置。

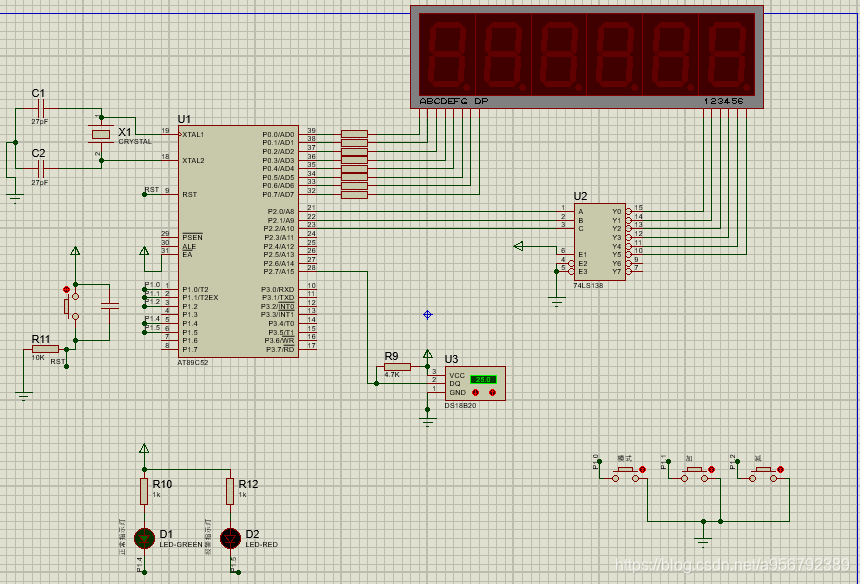

proteus硬件仿真图如下:

仿真结果:

1、上电显示温度采集结果

 2、通过按钮电路进入上、下限值显示界面
