软考冲刺——案例分析题 MUX VLAN

上一篇文章介绍了VLAN高级应用的Super VLAN，本次介绍MUX VLAN内容，MUX VLAN在2024.11月考察过选择题，案例题中有可能出现。

考点一：MUX VLAN原理及实现方式；通过简答题出现。

考点二：配置命令填空。

一：MUX VLAN简介

MUX VLAN提供了一种通过VLAN进行网络资源控制的机制。它既可实现VLAN间用户通信，也可实现VLAN内的用户相互隔离。与Super VLAN相比，MUX VLAN属于二层交换机功能，Super VLAN属于三层功能，需要三层交换机支持。MUX VLAN对用户间的访问控制灵活性好，但MUX VLAN配置较为复杂。

MUX VLAN分为Principal VLAN(主VLAN)和Subordinate VLAN(从VLAN)。

Subordinate VLAN又分为Separate VLAN(隔离型从VLAN)和Group VLAN(互通型从VLAN)。

Principal port可以和MUX VLAN内的所有接口进行通信。

Separate port只能和Principal port进行通信，和其他类型的接口实现完全隔离。每个Separate VLAN必须绑定一个Principal VLAN。

Group port可以和Principal port进行通信，在同一组内的接口也可互相通信，但不能和其他组接口或Separate port通信。每个Group VLAN必须绑定一个Principal VLAN 。

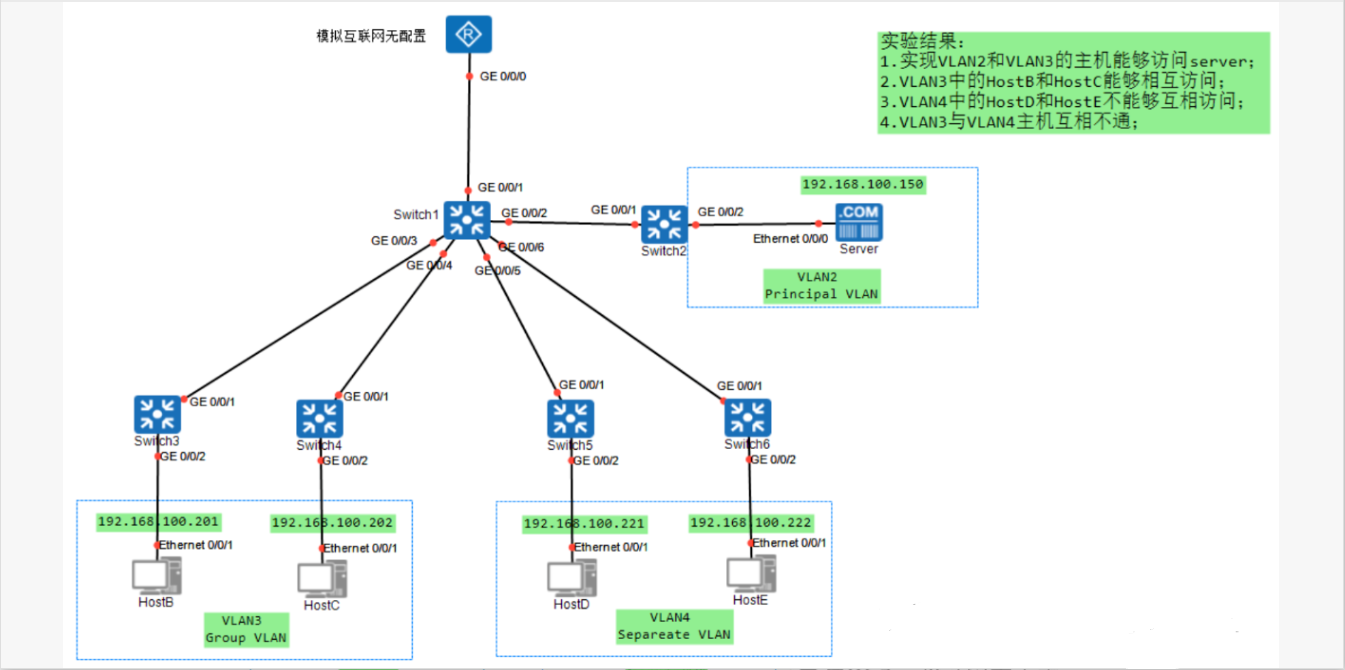

二：实验拓扑

在企业网络中，企业所有员工都可以访问企业的服务器。但对于企业来说，希望企业内部部分员工之间可以互相交流，而部分员工之间是隔离的，不能够互相访问。Switch1位于网络的汇聚层，作为下挂终端设备的网关设备。Switch2、Switch3、Switch4、Switch5和Switch6为接入层设备，可在Switch1上部署MUX VLAN特性。MUX VLAN不但能够实现企业需求，同时也解决了VLAN ID紧缺问题，也便于网络管理者维护。

三：配置思路

（1）配置主VLAN的MUX VLAN功能，并配置VLANIF接口，其IP地址可以作为下挂Host及Server的网关IP。

（2）配置Group VLAN功能。

（3）配置Separate VLAN功能。

（4）配置接口加入VLAN并使能MUX VLAN功能。

（5）配置接入层设备接口加入相应VLAN。

四：配置命令

（1）配置Switch1的MUX VLAN功能

# 在Switch1上创建VLAN 2、VLAN 3和VLAN 4，并配置VLAN 2的VLANIF接口，其IP地址可以作为下挂Host及Server的网关IP。

<HUAWEI> system-view

[HUAWEI] sysname Switch1

[Switch1] vlan batch 2 3 4

[Switch1] interface vlanif 2

[Switch1-Vlanif2] ip address 192.168.100.100 24

[Switch1-Vlanif2] quit

# 在Switch1上配置MUX VLAN中的Group VLAN和Separate VLAN。

[Switch1] vlan 2

[Switch1-vlan2] mux-vlan

[Switch1-vlan2] subordinate group 3   //配置VLAN 3为Group VLAN

[Switch1-vlan2] subordinate separate 4   //配置VLAN 4为Separate VLAN

[Switch1-vlan2] quit

# 在Switch1上配置接口加入VLAN并使能MUX VLAN功能。

[Switch1] interface gigabitethernet 1/0/2

[Switch1-GigabitEthernet1/0/2] port link-type trunk

[Switch1-GigabitEthernet1/0/2] port trunk allow-pass vlan 2

[Switch1-GigabitEthernet1/0/2] port mux-vlan enable vlan 2

[Switch1-GigabitEthernet1/0/2] quit

[Switch1] interface gigabitethernet 1/0/3

[Switch1-GigabitEthernet1/0/3] port link-type trunk

[Switch1-GigabitEthernet1/0/3] port trunk allow-pass vlan 3

[Switch1-GigabitEthernet1/0/3] port mux-vlan enable vlan 3

[Switch1-GigabitEthernet1/0/3] quit

[Switch1] interface gigabitethernet 1/0/4

[Switch1-GigabitEthernet1/0/4] port link-type trunk

[Switch1-GigabitEthernet1/0/4] port trunk allow-pass vlan 3

[Switch1-GigabitEthernet1/0/4] port mux-vlan enable vlan 3

[Switch1-GigabitEthernet1/0/4] quit

[Switch1] interface gigabitethernet 1/0/5

[Switch1-GigabitEthernet1/0/5] port link-type trunk

[Switch1-GigabitEthernet1/0/5] port trunk allow-pass vlan 4

[Switch1-GigabitEthernet1/0/5] port mux-vlan enable vlan 4

[Switch1-GigabitEthernet1/0/5] quit

[Switch1] interface gigabitethernet 1/0/6

[Switch1-GigabitEthernet1/0/6] port link-type trunk

[Switch1-GigabitEthernet1/0/6] port trunk allow-pass vlan 4

[Switch1-GigabitEthernet1/0/6] port mux-vlan enable vlan 4

[Switch1-GigabitEthernet1/0/6] quit

（2）配置接入层交换机的接口加入相应VLAN，Switch3、Switch4、Switch5和Switch6的配置与Switch2相似，不再赘述

<HUAWEI> system-view

[HUAWEI] sysname Switch2

[Switch2] vlan batch 2

[Switch2] interface gigabitethernet 1/0/1

[Switch2-GigabitEthernet1/0/1] port link-type access   //和终端相连的接口使用access类型

[Switch2-GigabitEthernet1/0/1] port default vlan 2

[Switch2-GigabitEthernet1/0/1] quit

[Switch2] interface gigabitethernet 1/0/2

[Switch2-GigabitEthernet1/0/2] port link-type trunk

[Switch2-GigabitEthernet1/0/2] port trunk allow-pass vlan 2   //和交换机相连的接口使用trunk类型

[Switch2-GigabitEthernet1/0/2] quit

通过ENSP模拟器配置可以配置一个交换机实现主VLAN和子VLAN的内容，trunk接口配置port mux-vlan会报错，可以配置成access接口。
