本节主要介绍Hi3861 的 ADC功能，顺便实现ADC按键检测。这里先看效果吧。

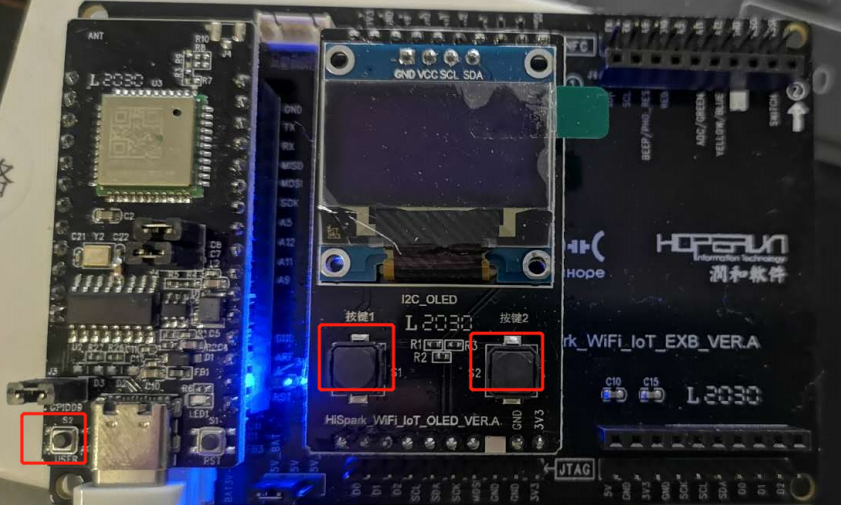

查看开发板，可以看到除了复位按键之外，还有3个按键。而查看原理，我们可以看到这个3个按键其实都是接的GPIO5 引脚，而GPIO5引脚又可复用为ADC2引脚。

故而，我们可以猜测出来我们可以使用ADC检测电压，判断出来是哪个引脚被按下了。

看下效果：

当我按下按键1的时候，串口会打印：

当我按下按键2的时候串口会打印：

当我按下 USER按键的时候串口会打印

其中 vlt_min 表示读取到ADC值的最小值，

vlt_max 表示读取到ADC值的最大值。

由此我们可以看到，按键1被按下的时候，ADC值得范围在 0.563 ~ 0.577

按键2按下后，ADC值在 0.963 ~ 0.970

USER按键按下后 ADC值在 0.197 ~ 0.204

如果没有按键按下，则ADC值在 3.227 ~ 3.241

vlt_min:3.227, vlt_max:3.241

代码实现其实很简单。

（1）引脚初始化

这里由于GPIO5默认被复用为串口引脚，这里我们重新修改为普通GPIO引脚。初始化代码如下：

    (hi_void)hi_gpio_init();

    hi_io_set_func(HI_IO_NAME_GPIO_5, HI_IO_FUNC_GPIO_5_GPIO); /* uart1 rx */

    ret = hi_gpio_set_dir(HI_GPIO_IDX_5, HI_GPIO_DIR_IN);
    if (ret != HI_ERR_SUCCESS) {
        printf("===== ERROR ======gpio -> hi_gpio_set_dir1 ret:%d\r\n", ret);
        return;
    }

（2）读取ADC值

读取ADC值的代码页相对简单，这里，我是重复读取64次，减少误判。

    memset_s(g_adc_buf, sizeof(g_adc_buf), 0x0, sizeof(g_adc_buf));

    for (i = 0; i < ADC_TEST_LENGTH; i++) {
        ret = hi_adc_read((hi_adc_channel_index)HI_ADC_CHANNEL_2, &data, HI_ADC_EQU_MODEL_1, HI_ADC_CUR_BAIS_DEFAULT, 0);
        if (ret != HI_ERR_SUCCESS) {
            printf("ADC Read Fail\n");
            return;
        }
        g_adc_buf[i] = data;
    }

（3）对读出来的ADC值进行判断处理

S1对应的是按键1 、 S2对应的是按键2 、 S3对应的是 USER按键

    for (i = 0; i < data_len; i++) {
        vlt = g_adc_buf[i];
        float voltage = (float)vlt * 1.8 * 4 / 4096.0;  /* vlt * 1.8 * 4 / 4096.0: Convert code into voltage */
        vlt_max = (voltage > vlt_max) ? voltage : vlt_max;
        vlt_min = (voltage < vlt_min) ? voltage : vlt_min;
    }
    //printf("vlt_min:%.3f, vlt_max:%.3f \n", vlt_min, vlt_max);

    vlt_val = (vlt_min + vlt_max)/2.0;

    if((vlt_val > 0.4) && (vlt_val < 0.6))
    {
        if(key_flg == 0)
        {
            key_flg = 1;
            key_status = KEY_EVENT_S1;
        }
    }
    if((vlt_val > 0.8) && (vlt_val < 1.1))
    {
        if(key_flg == 0)
        {
            key_flg = 1;
            key_status = KEY_EVENT_S2;
        }
    }

    if((vlt_val > 0.01) && (vlt_val < 0.3))
    {
        if(key_flg == 0)
        {
            key_flg = 1;
            key_status = KEY_EVENT_S3;
        }
    }

    if(vlt_val > 3.0)
    {
        key_flg = 0;
        key_status = KEY_EVENT_NONE;
    }

（4）使用

编写好上面代码后，就可以直接在while循环中判断按键值了：


    while(1)
    {
        //读取ADC值
        app_demo_adc_test();

        switch(get_key_event())
        {
            case KEY_EVENT_NONE:
            {

            }
            break;

            case KEY_EVENT_S1:
            {
                printf("KEY_EVENT_S1 \r\n");
            }
            break;

            case KEY_EVENT_S2:
            {
                printf("KEY_EVENT_S2 \r\n");
            }
            break;

            case KEY_EVENT_S3:
            {
                printf("KEY_EVENT_S3 \r\n");
            }
            break;

        }

        usleep(30000);
    }
