深入理解 SPI 通信中的时钟极性与相位（CPOL 与 CPHA）

概述

在 SPI（串行外设接口）通信中，CPOL（ 时钟极性）和 CPHA（ 时钟相位）是两个关键的寄存器配置位，用于定义时钟信号的行为。虽然“极性”和“相位”听起来非常抽象，但我们可以通过时序图和实际含义来形象理解它们的作用。

SPI 总线的时钟极性（CPOL）

时钟极性决定了 SPI 总线在空闲状态下（即没有数据传输时）时钟线的电平状态。

• CPOL = 0

：空闲时钟为 低电平，也就是说传输数据时从 上升沿开始。

• CPOL = 1

：空闲时钟为 高电平，意味着传输从 下降沿开始。

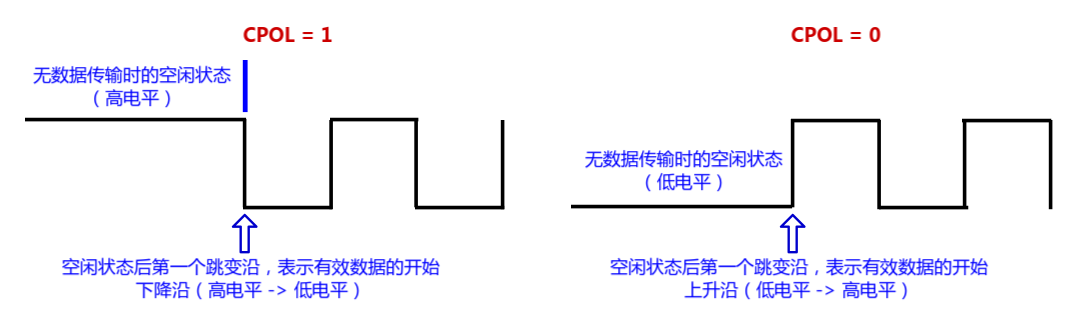

如下图：

SPI 总线的时钟相位（CPHA）

时钟相位决定了 数据是在第一个还是第二个跳变沿被采样。

• CPHA = 0

：在第一个跳变沿采样数据。

• CPHA = 1

：在第二个跳变沿采样数据。

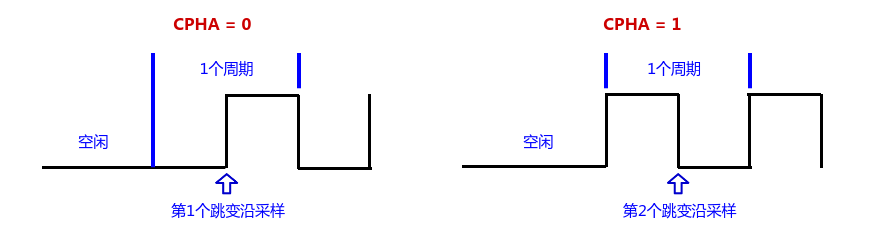

如图：

至于跳变沿究竟是上升沿还是下降沿，这取决于 CPOL。记住， CPHA 只决定是哪个跳变沿采样。

SPI 的四种工作模式

根据 CPOL 和 CPHA 的不同组合，SPI 定义了四种标准工作模式，分别称为 模式 0 ~ 模式 3：

模式	CPOL	CPHA	描述说明
模式 0	0	0	空闲时为低电平， 第一个上升沿 采样数据
模式 1	0	1	空闲时为低电平， 第二个下降沿 采样数据
模式 2	1	0	空闲时为高电平， 第一个下降沿 采样数据
模式 3	1	1	空闲时为高电平， 第二个上升沿 采样数据

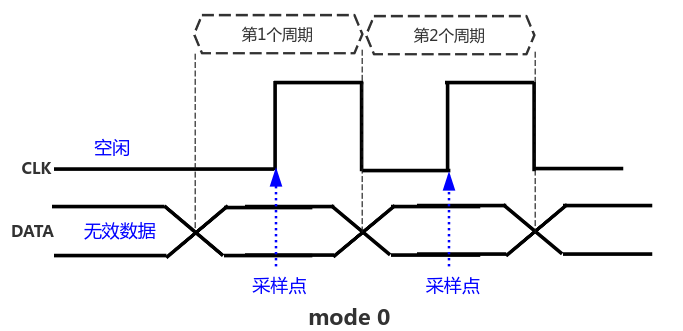

模式 0（CPOL=0, CPHA=0）

空闲时：时钟线为 低电平

• 第一个跳变沿：上升沿

• 数据采样：第一个上升沿

效果图：数据在第一个上升沿采样，随后在下降沿更新下一位。

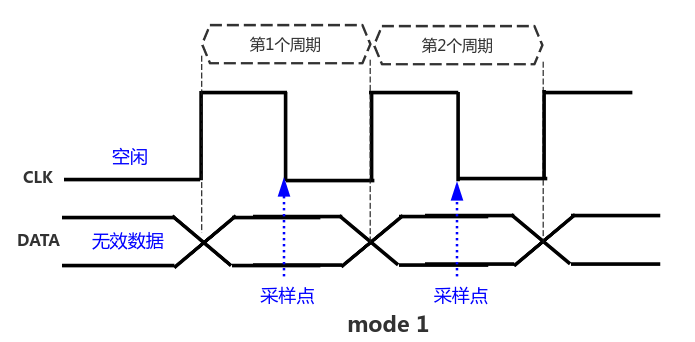

模式 1（CPOL=0, CPHA=1）

• 空闲时：时钟线为低电平
• 第一个跳变沿：上升沿
• 数据采样：第二个跳变沿（下降沿）

效果图：第一个跳变沿用于准备数据，第二个跳变沿（下降沿）用于采样。

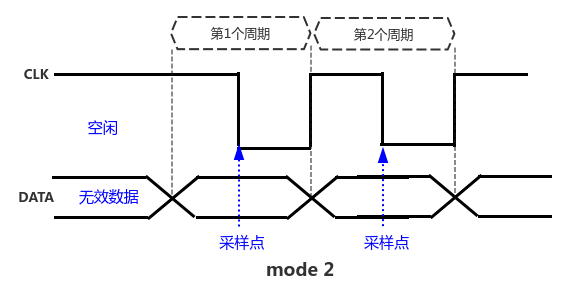

模式 2（CPOL=1, CPHA=0）

• 空闲时：时钟线为高电平
• 第一个跳变沿：下降沿
• 数据采样：第一个跳变沿（下降沿）

效果图：数据在第一个下降沿采样，在下一个上升沿准备下一位。

模式 3（CPOL=1, CPHA=1）

• 空闲时：时钟线为高电平
• 第一个跳变沿：下降沿
• 数据采样：第二个跳变沿（上升沿）

效果图：第一个跳变沿准备数据，第二个跳变沿（上升沿）采样数据。
