一、Consul概述

  • Consul是HashiCorp公司推出的开源工具，用于实现分布式系统的服务发现和配置
  • Consul支持健康检查，允许存储键值对
  • 一致性协议采用Raft算法，用来保证服务的高可用
  • 成员管理和消息广播采用GOSSIP协议，支持ACL访问控制
  • 方便部署，与Docker等轻量级容器可无缝配合

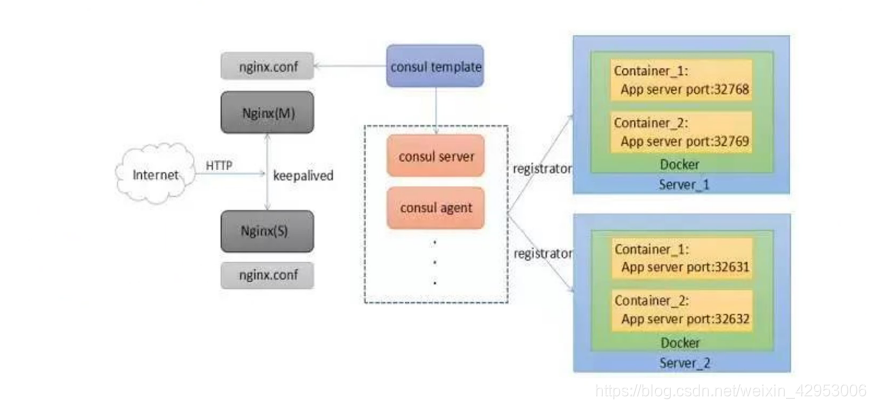

二、Consul集群工作流程

在这里插入图片描述

  • consul是微服务中的一个重要内容，在docker中有个服务的更新和发现机制
  • consultemplate：主要用于更新，是一个守护进程，用于实时查询consul集群信息，并更新文件系统上任意数量的指定模板，生成配置文件。更新完成后，可以选择运行shell命令执行更新操作重新加载nginx服务。
  • registrator：用于发现，可以检查容器运行状态自动注册，还可注销docker容器的服务到服务配置中心，目前支持Consul、Etcd和SKyDNS2

如上图：

nginx提供出nginx.conf配置文件，定义在consul template的模板中，在整个容器中增加内容时，

consultemplate会控制其中的配置文件进行自动更新，如反向代理的配置文件，后端的web上都安装

registrator工具，（registrator优先发现容器变动）用于自动发现web中的容器是否进行了变动从而带

动consul template进行更新。

三、Consul+nginx集群部署

3.1、建立Consul服务
  • 每个提供服务的节点上都要部署和运行Consul的agent
  • Consul agent有两种运行模式： Server和Client
  • Server和Client只是Consul群集层面的划分，与搭建在cluster上的应用服务没有关系
3.2、实验环境
  • 两台centos7服务器
  • server端：192.168.5.233/24 ，安装软件:docker-ce、consul、consul-template、nginx反向代理
  • 后端client：192.168.5.129/24，安装软件：docker-ce、registrator，构建nginx容器作为web
3.3、实验目的
  • server端的nginx作为反向代理；
  • 通过配置consul+nginx群集，能够实时监控后端的nginx容器，动态的自动添加或删除后端web到server端的nginx反向代理配置中。
3.4、Server端部署
  • 关闭防火墙，编译安装nginx作为反向代理调度器
[root@consul ~]# [root@consul ~]# systemctl stop firewalld
[root@consul ~]# setenforce 0
[root@consul ~]# yum install gcc gcc-c++ pcre-devel zlib-devel -y
[root@consul ~]# wget http://nginx.org/download/nginx-1.12.2.tar.gz
[root@consul ~]# tar zxvf nginx-1.12.0.tar.gz -C /opt
[root@consul ~]# cd /opt/nginx-1.12.2/
[root@consul nginx-1.12.2]# ./configure --prefix=/usr/local/nginx
[root@consul nginx-1.12.2]# make && make install






  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8

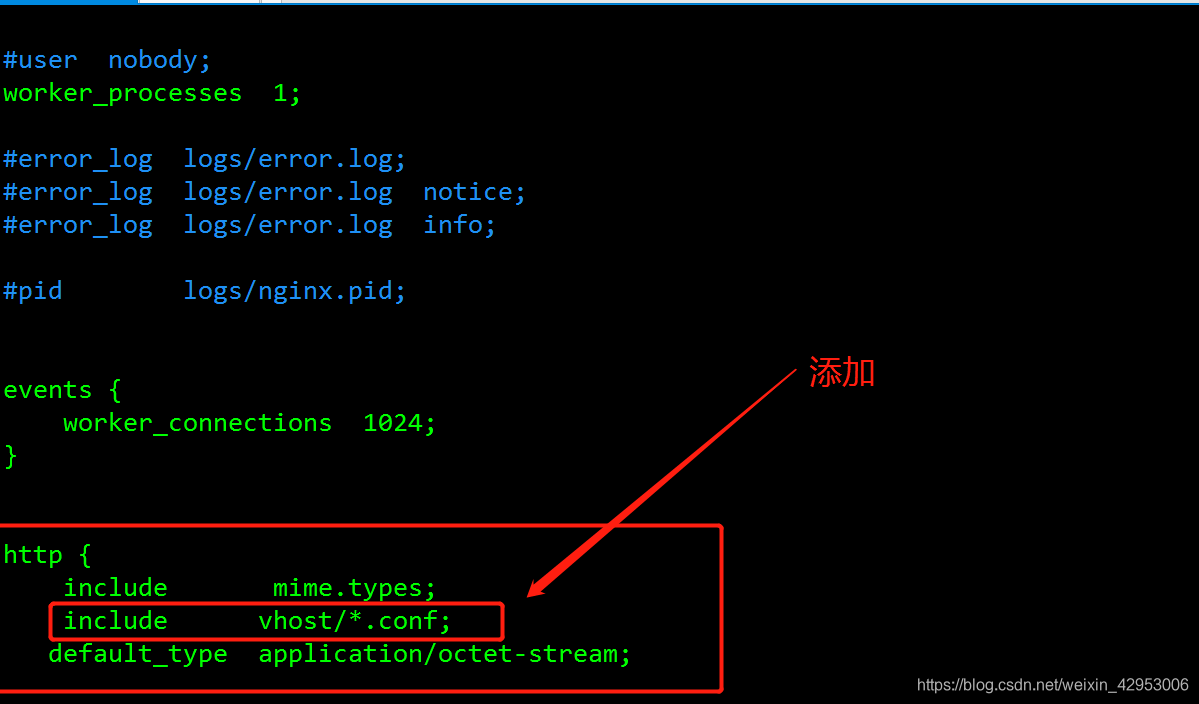

  • 配置nginx服务
[root@consul nginx-1.12.2]# vim /usr/local/nginx/conf/nginx.conf
##在http字段中添加 “include  vhost/*.conf;”
http {
    include       mime.types;
    include      vhost/*.conf;
   default_type  application/octet-stream;

[root@consul nginx-1.12.2]# mkdir /var/log/nginx ##创建nginx日志目录
[root@consul nginx-1.12.2]# /usr/local/nginx/sbin/nginx ##启动服务
[root@consul nginx-1.12.2]# netstat -natp | grep 80
tcp 0 0 0.0.0.0:80 0.0.0.0:* LISTEN 48582/nginx: master
[root@consul nginx-1.12.2]# mkdir /usr/local/nginx/conf/vhost ##创建虚拟主机目录

[root@consul nginx-1.12.2]# mkdir /var/log/nginx ##创建日志文件目录

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14

在这里插入图片描述

  • 创建consul工作目录，上传consul软件包并解压
[root@consul ~]# mkdir /root/consul
[root@consul ~]# unzip consul_0.9.2_linux_amd64.zip
[root@consul ~]# mv consul /usr/bin                      ##移动工具到/usr/bin让系统能识别
  • 1
  • 2
  • 3
  • 4
  • 配置consul agent
[root@consul ~]# consul agent \
> -server \
> -bootstrap \
> -ui \
> -data-dir=/var/lib/consul-data \
> -bind=192.168.5.233 \
> -client=0.0.0.0 \
> -node=consul-server01 &> /var/log/consul.log &






  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 查看当前群集信息，查看consul8500端口是否开启
[root@consul ~]# consul members
Node             Address             Status  Type    Build  Protocol  DC
consul-server01  192.168.5.233:8301  alive   server  0.9.2  2         dc1
[root@consul ~]# consul info |grep leader
	leader = true
	leader_addr = 192.168.5.233:8300
[root@consul ~]# netstat -natp | grep 8500
tcp6       0      0 :::8500                 :::*                    LISTEN      45930/consul






  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 配置template nginx模板文件
[root@consul ~]# vim /root/consul/nginx.ctmpl
##添加以下内容
upstream http_backend {
     {{range service "nginx"}}
       server  {{.Address}}:{{.Port}};
       {{end}}
}

server {
listen 1111;
server_name localhost 192.168.5.233;
access_log /var/log/nginx/ng.cn-access.log;
index index.html index.php;
location / {
proxy_set_header HOST $host;
proxy_set_header X-Real-IP $remote_addr;
proxy_set_header Client-IP $remote_addr;
proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
proxy_pass http://http_backend;
}
}

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
3.5、Client端部署
  • 安装Gliderlabs/Registrator
[root@client ~]# docker run -d \
> --name=registrator \
> --net=host \
> -v /var/run/docker.sock:/tmp/docker.sock \
> --restart=always \
> gliderlabs/registrator:latest \
> -ip=192.168.5.129 \
> consul://192.168.5.233:8500
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
3.6、群集功能验证
3.6.1、验证自动发现和更新
  • 在server端配置并启动template
[root@consul ~]# unzip consul-template_0.19.3_linux_amd64.zip
[root@consul ~]# mv consul-template /usr/bin
[root@consul ~]# consul-template -consul-addr 192.168.5.233:8500 -template "/root/consul/nginx.ctmpl:/usr/local/nginx/conf/vhost/ng.conf:/usr/local/nginx/sbin/nginx -s reload" --log-level=info
2020/04/22 16:58:18.987120 [INFO] consul-template v0.19.3 (ebf2d3d)
2020/04/22 16:58:18.987149 [INFO] (runner) creating new runner (dry: false, once: false)
2020/04/22 16:58:18.988963 [INFO] (runner) creating watcher
2020/04/22 16:58:18.989530 [INFO] (runner) starting
2020/04/22 16:58:18.989563 [INFO] (runner) initiating run
2020/04/22 16:58:19.002724 [INFO] (runner) initiating run
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10

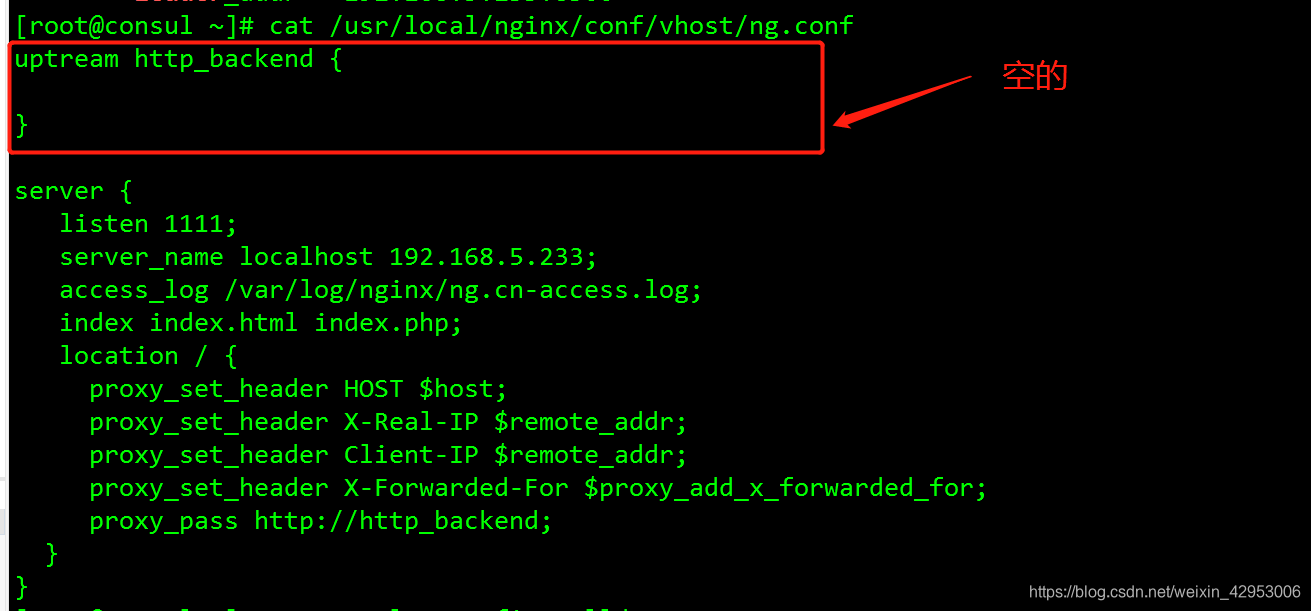

  • 此时在本地的vhost目录中会自动生成ng.conf配置文件，此文件能够根据后端的容器情况，进行动态的更新
[root@consul ~]# ls /usr/local/nginx/conf/vhost/
ng.conf

[root@consul ~]# cat /usr/local/nginx/conf/vhost/ng.conf
uptream http_backend {

}

server {
listen 1111;
server_name localhost 192.168.5.233;
access_log /var/log/nginx/ng.cn-access.log;
index index.html index.php;
location / {
proxy_set_header HOST $host;
proxy_set_header X-Real-IP $remote_addr;
proxy_set_header Client-IP $remote_addr;
proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
proxy_pass http://http_backend;
}
}

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22

在这里插入图片描述

  • 在后端的client中创建2个nginx容器作为测试，发现nginx容器能够自动加入
[root@client ~]# docker run -itd -p:100:80 --name  test-01 -h test01 nginx
[root@client ~]# docker run -itd -p:200:80 --name  test-02 -h test02 nginx
  • 1
  • 2
  • 3

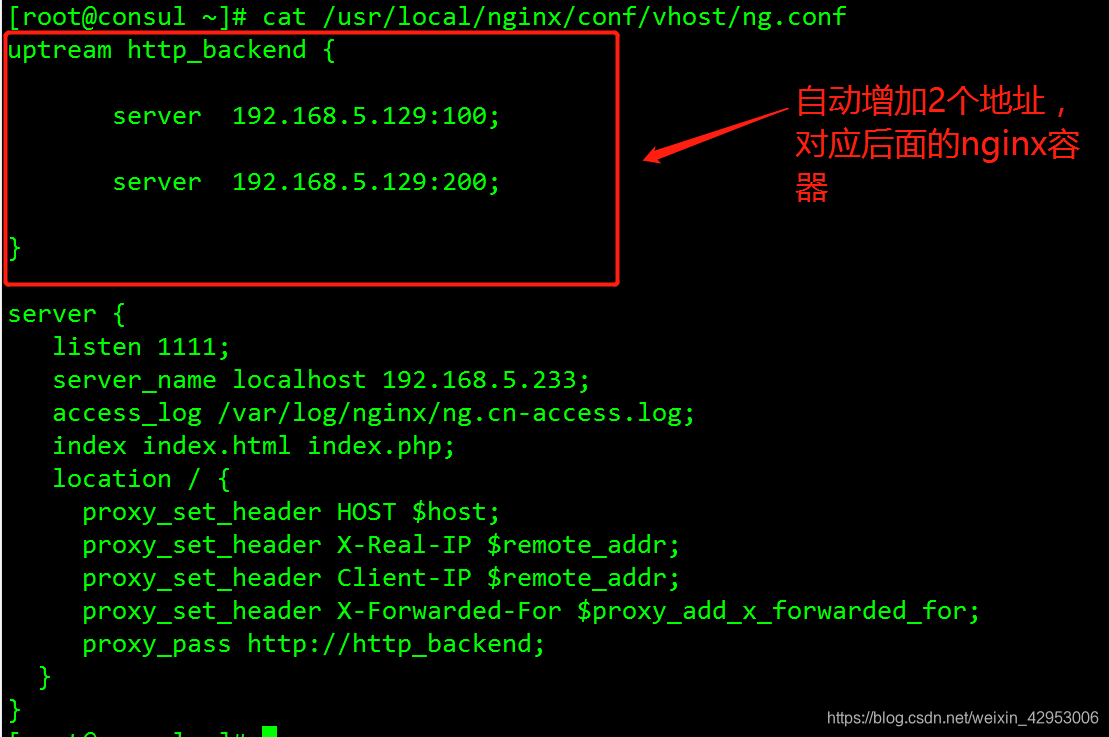

  • 再次查看vhost中的ng.conf文件

在这里插入图片描述

3.6.2、验证nginx反向代理
  • 网页带1111端口访问server端nginx调度器地址192.168.5.129:1111，自动跳转到后端web

在这里插入图片描述

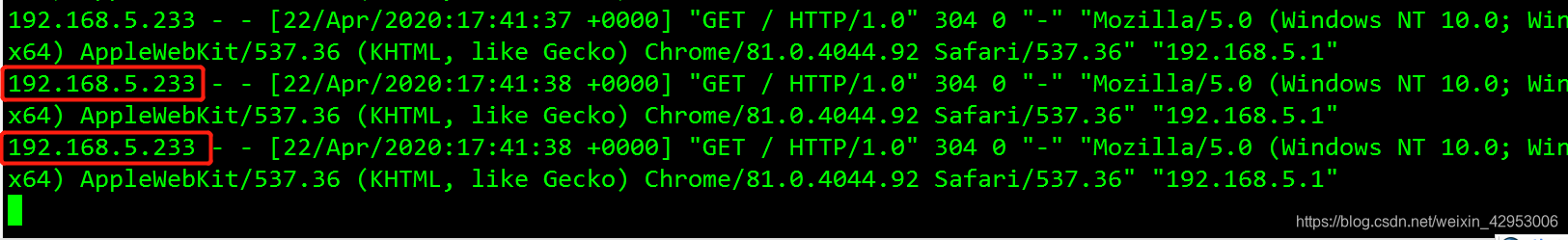

  • 进入client端查看nginx容器的访问日志，发现源地址是server端的nginx调度器地址
[root@client ~]# docker logs -f test-01
  • 1
  • 2

在这里插入图片描述
