1.什么是物联网网关？

在电信中，网关的主要目的是在不同类型的通信技术之间提供桥梁。这些技术在连接类型，接口或协议方面可能会有所不同。例如，您在家中的Internet网关将您的局域网（LAN）与Internet服务提供商（ISP）连接起来。该网关通过PPP或HDLC等技术将ISP的WAN链接到具有TCP / IP的LAN。

物联网网关遵循将不同技术的通信桥接在一起的相同原则。它在物联网传感器和互联网之间建立了桥梁。物联网网关将汇总所有数据，转换传感器的协议，并在发送数据之前对其进行预处理。

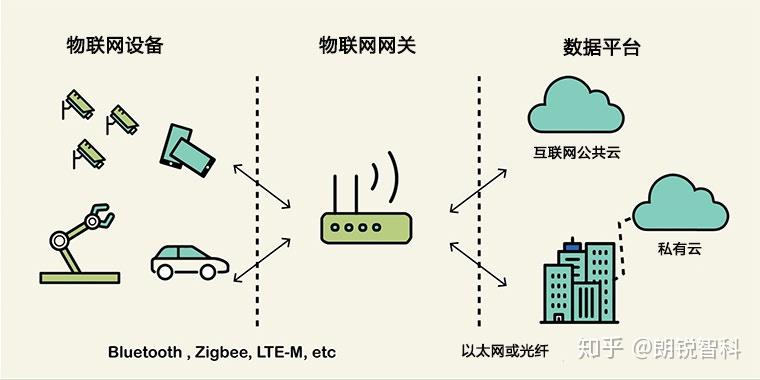

物联网设备使用蓝牙LE，Zigbee，Z-wave或LTE，LTE-M，WiFi之类的远程之类的短距离无线传输模式连接物联网网关，然后将它们链接到Internet（公共云）通过以太网LAN或光纤WAN（HDLC / PPP）。

物联网网关了解这些传输模式和数据（MQTT，CoAP，AMQP，DDS，Websocket）协议，并将其转换为数据系统所需的其他协议。

2.物联网网关的主要功能

物联网的主要功能有通信桥接和M2M通信；用作数据缓存，缓冲区和流设备；离线服务和设备的实时控制；汇总数据。在发送数据之前对其进行预处理，清理和过滤；一些物联网设备的附加智能。此外，它提供了额外的安全性，设备配置和变更管理。

3.物联网关网关如何工作？

当今网络中的大多数物联网设备都可以聚合数据。例如，汽车交通中的传感器可以聚合数据并将其发送到云中的AI分析服务。但是要到达云，传感器必须首先将所有这些原始数据发送到物联网网关。物联网网关的简单过程是预处理，清理和过滤原始数据；翻译用于加密和通信的协议；将数据发送到Internet或Intranet上的目标。

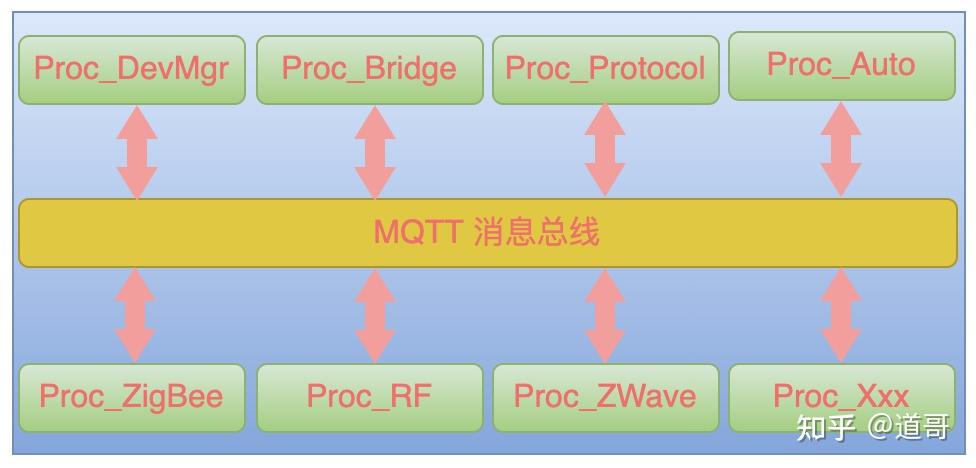

MQTT消息总线

以上这些进程之间需要相互通信，不是简单的点对点通信，而是一个网状的通信模型。比如：

设备管理进程 Proc_DevMgr：当任何一种设备被添加到系统中时，都需要处进行处理，因此它需要与 Proc_ZigBee, Proc_RF, Proc_ZWave 这些进程进行通信;
当某个设备上报数据时(例如：Proc_ZigBee)，Proc_Protocol 进程需要把数据进行协议转换，然后 Proc_Bridge 进程把转换后的数据上报给服务器，同时 Proc_Auto 进程需要检查这个设备上报的数据是否触发了其他相关联的设备；

也就是说，这些进程中间的通信是相互交叉的，如果通过传统的 IPC 方式(共享内存、命名管道、消息队列、Socket)等，处理起来比较复杂。

引入了 MQTT 消息总线之后，每个进程只需要挂载到总线上。每个进程只需要监听自己感兴趣的 topic，就可以接收到相应的数据。

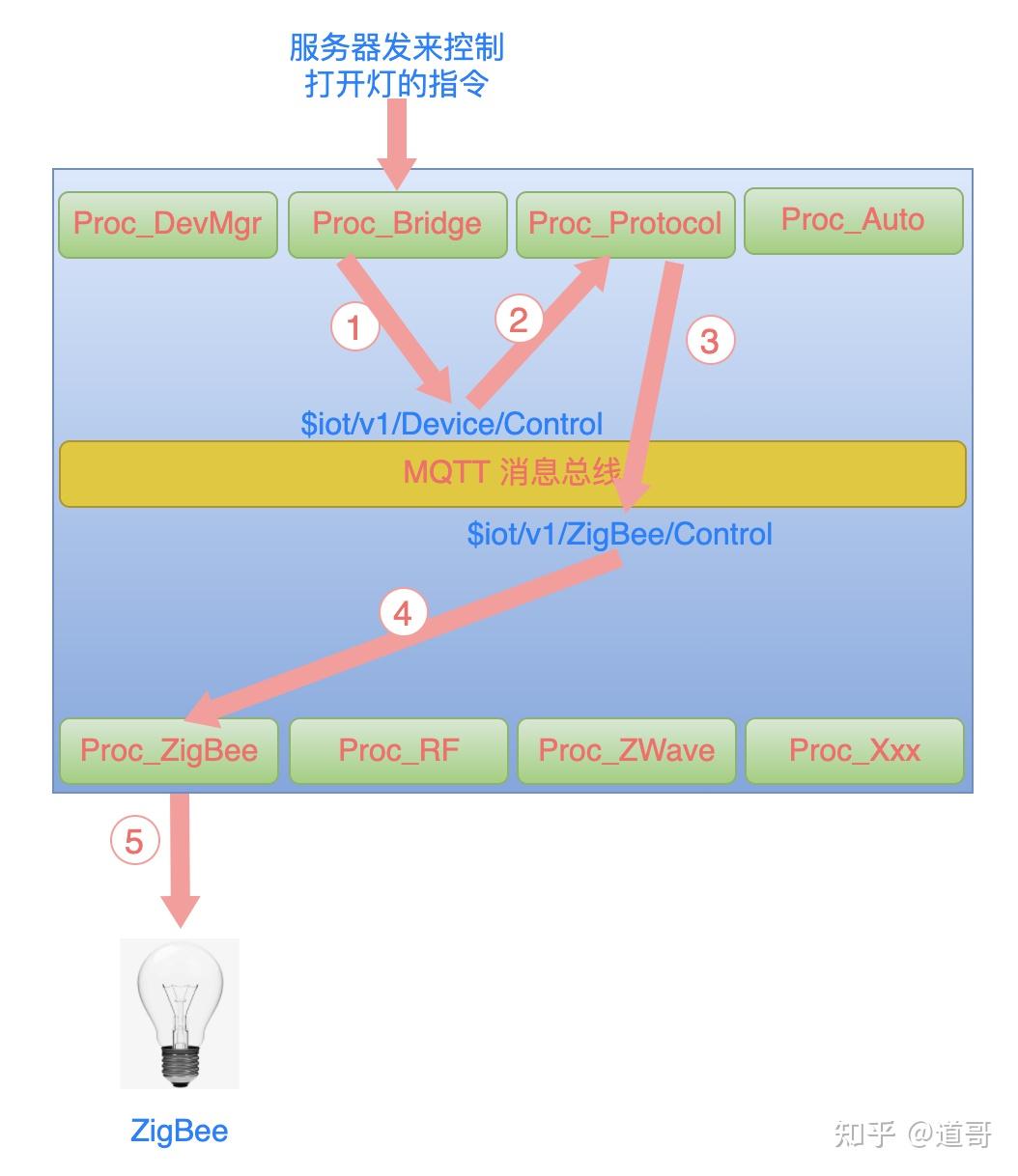

我们以一个控制指令为例，来梳理一下数据是如何通过 topic 进行流动：

Proc_Bridge 进程从服务器接收到控制指令后，发送到消息总线上的 topic: $iot/v1/Device/Control。
由于 Proc_Protocol 进程订阅了这个 topic，所以立刻接收到指令。
Proc_Protocol 分析指令内容，发现是一个 ZigBee 设备，于是进行协议转换，发送一个 ZigBee 控制指令到消息总线上的 topic: $iot/v1/ZigBee/Control。
由于 Proc_ZigBee 进程订阅了这个 topic，因此它接收到这个控制指令。
Proc_ZigBee 把控制指令转换成 ZigBee 无线通信模块要求的格式，通过硬件发送给设备灯泡。

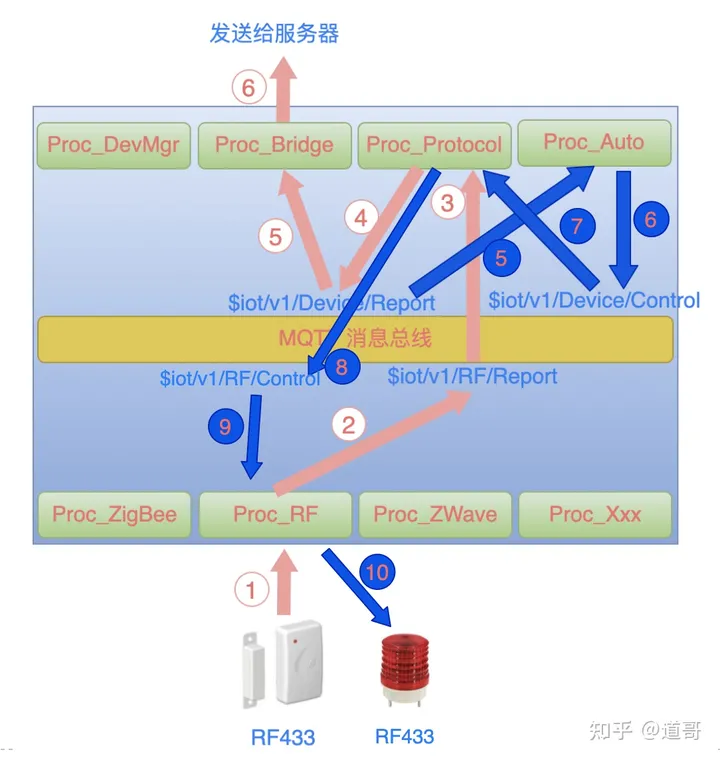

我们再分析一下设备数据上报的场景：

先关注图中红色箭头，忽略蓝色箭头：

门磁打开后，通过无线通信把信息上报给进程 Proc_CF。
Proc_RF 进程接收到 RF433 通信模块上报的数据，把“门磁打开”这个信息发送到消息总线上的 topic：$iot/v1/RF/Report。
由于 Proc_Protocol 进程订阅了这个 topic，因此接收到上报的门磁数据。
Proc_Protocol 分析数据，把 RF433 协议的数据转成统一的应用层协议的数据，发送到消息总线上的 topic：$iot/v1/Device/Report。
由于 Proc_Bridge 进程订阅了这个 topic，因此就接收到了这次上报的数据。
Proc_Bridge 进程把数据上报给服务器。

在物联网协议中，我们一般分为两大类，一类是传输协议，一类是通信协议。传输协议一般负责子网内设备间的组网及通信；通信协议则主要是运行在传统互联网TCP/IP协议之上的设备通讯协议，负责设备通过互联网进行数据交换及通信。
