协议数据单元PDU

数据报文在网络中传输数据，会把这个数据切分成一个小块，在网络中不会把一个1G数据都传过来，买个大家具会给组装好成一体发过来吗，运输就太困难了会把它拆解成一小块一小块的。

 在物理层数据包是位，物理层解决的是物理连接问题。

数据在数据链路层传输有个目标地址、源地址，数据是有一定的格式，多少字节到多少字节或者多少位到多少位，存的是数据的这个报文中的源地址，哪块到哪块存的是目标地址是有讲究的，报文是有格式的就是帧在数据链路层。

网络层有数据报文名称叫做数据包

这些单位统称为PDU（数据报文）叫做协议数据单元。

三种通讯模式

单播：就是目标发一个信息目标就一个主机比如A到D。比如发消息一对一，适用点对点。数据要安全的话还是得单播发，那么A给D发数据的时候，注意这里是目标主机是一个并不代表B和C收不到信息。比如在教室里老师点名同学讲话，这种方式是单播但是别人都听得见。代表着B和C可以收到报文。单播不意味着安全，只是默认网卡设置为不收，若是网卡设置为混杂模式就会都收。可以窃听捕获网络中的信息了，抓包工具就产生了。单播比较多。

广播：一个数据发出去，目标是所有（一定范围内的所有）。

组播：目标通知几个并不是全部。

广播和主播比方说有人自作多情认为希望给所有人都发，那如果收到数据报文的人仔细分析是不要的。就是一种骚扰的多余信息。

ens160: <BROADCAST,MULTICAST,UP,LOWER_UP>
          广播      组播

冲突域和广播域

冲突域：当两个设备同时向外发送数据报文同时发的话就是打架了。认为这两个设备在同一个冲突域。有时候会造成数据破坏，就像两个车对着开。一个冲突域中计算机最好就一台，要不然冲突了就会重发。

广播域：指的是一个网络设备发送广播，如果另一个计算机收到广播了，我们就在同一个广播域中。一个计算机发消息，同一个广播域中的计算机都会收到，机器发了一个小广告所有计算机都收到，就会影响性能。

三种通讯机制

单工：只能朝一个方向发，不能反向发叫做单向通道。比如喇叭音响收音机。

半双工：是你给我发我给你发，但是不能同时发。比如对讲机。

全双工：你给我传我给你传。比如手机。

mii-tool：

FD 全双工 HD半双工

[root@CentOS7 ~]# yum install net-tools -y
[root@CentOS7 ~]# mii-tool  -v ens33
ens33: negotiated 1000baseT-FD flow-control, link ok 代表网卡目前状态是没有问题的
  product info: Yukon 88E1011 rev 3
  basic mode:   autonegotiation enabled
  basic status: autonegotiation complete, link ok
  capabilities: 1000baseT-FD 100baseTx-FD 100baseTx-HD 10baseT-FD 10baseT-HD
  advertising:  1000baseT-FD 100baseTx-FD 100baseTx-HD 10baseT-FD 10baseT-HD
  link partner: 1000baseT-HD 1000baseT-FD 100baseTx-FD 100baseTx-HD 10baseT-FD 10baseT-HD

1000baseT-FD 1000兆全双工模式。

100baseTx-HD 100兆半双工。

link ok 代表网卡目前状态是没有问题的

ethool：

full 全双工 half 半双工

[root@CentOS7 ~]# ethtool ens33
Settings for ens33:
        Supported ports: [ TP ]
        Supported link modes:   10baseT/Half 10baseT/Full
                                100baseT/Half 100baseT/Full
                                1000baseT/Full
        Supported pause frame use: No
        Supports auto-negotiation: Yes
        Supported FEC modes: Not reported
        Advertised link modes:  10baseT/Half 10baseT/Full
                                100baseT/Half 100baseT/Full
                                1000baseT/Full 支持这么多模式10兆半双工全双工
                                               100兆半双工全双工1000兆半双工全双工
        Advertised pause frame use: No
        Advertised auto-negotiation: Yes  自动协商 决定采取什么方式。
        Advertised FEC modes: Not reported
        Speed: 1000Mb/s 结果1000兆
        Duplex: Full 结果全双工
        Port: Twisted Pair
        PHYAD: 0
        Transceiver: internal
        Auto-negotiation: on
        MDI-X: off (auto)
        Supports Wake-on: d
        Wake-on: d
        Current message level: 0x00000007 (7)
                               drv probe link
        Link detected: yes  当前网卡没问题的


Advertised auto-negotiation 自动协商 决定采取什么方式。

Speed: 1000Mb/s 结果1000兆

 Duplex: Full 结果全双工

Link detected: yes 当前网卡没问题的

加一个网卡

[root@RockyLinux9 sysconfig]#ip a
。。。。。
4: ens192: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000
    link/ether 00:0c:29:ef:9f:80 brd ff:ff:ff:ff:ff:ff
    altname enp11s0
    inet 192.168.111.153/24 brd 192.168.111.255 scope global dynamic noprefixroute ens192
       valid_lft 1762sec preferred_lft 1762sec
    inet6 fe80::d7ab:d5ab:8c37:3b9b/64 scope link noprefixroute
       valid_lft forever preferred_lft forever

目前这个网卡是up，代表网卡现在是和网线相当于连着的

[root@RockyLinux9 sysconfig]#ethtool ens192
Settings for ens192:
        Supported ports: [ TP ]
        Supported link modes:   1000baseT/Full
                                10000baseT/Full
        Supported pause frame use: No
        Supports auto-negotiation: No
        Supported FEC modes: Not reported
        Advertised link modes:  Not reported
        Advertised pause frame use: No
        Advertised auto-negotiation: No
        Advertised FEC modes: Not reported
        Speed: 10000Mb/s
        Duplex: Full
        Auto-negotiation: off
        Port: Twisted Pair
        PHYAD: 0
        Transceiver: internal
        MDI-X: Unknown
        Supports Wake-on: uag
        Wake-on: d
        Link detected: yes

    Link detected: yes 网卡是连接状态。

判断网线是否断了

4: ens192: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc mq state DOWN从UP变成DOWN了 group default qlen 1000
    link/ether 00:0c:29:ef:9f:80 brd ff:ff:ff:ff:ff:ff
    altname enp11s0

[root@RockyLinux9 sysconfig]#ethtool ens192
Settings for ens192:
        Supported ports: [ TP ]
        Supported link modes:   1000baseT/Full
                                10000baseT/Full
        Supported pause frame use: No
        Supports auto-negotiation: No
        Supported FEC modes: Not reported
        Advertised link modes:  Not reported
        Advertised pause frame use: No
        Advertised auto-negotiation: No
        Advertised FEC modes: Not reported
        Speed: Unknown!
        Duplex: Unknown! (255)
        Auto-negotiation: off
        Port: Twisted Pair
        PHYAD: 0
        Transceiver: internal
        MDI-X: Unknown
        Supports Wake-on: uag
        Wake-on: d
        Link detected: no

  Link detected: no 网卡断了。


修改网卡名和ip(centos7、centos9)

centos7：

修改IP

[root@CentOS7 ~]# cd /etc/sysconfig/network-scripts/
[root@CentOS7 network-scripts]# ls
ifcfg-ens0   ifdown-ippp  ifdown-routes    ifup          ifup-ipv6   ifup-ppp       ifup-tunnel
ifcfg-lo     ifdown-ipv6  ifdown-sit       ifup-aliases  ifup-isdn   ifup-routes    ifup-wireless
ifdown       ifdown-isdn  ifdown-Team      ifup-bnep     ifup-plip   ifup-sit       init.ipv6-global
ifdown-bnep  ifdown-post  ifdown-TeamPort  ifup-eth      ifup-plusb  ifup-Team      network-functions
ifdown-eth   ifdown-ppp   ifdown-tunnel    ifup-ippp     ifup-post   ifup-TeamPort  network-functions-ipv6

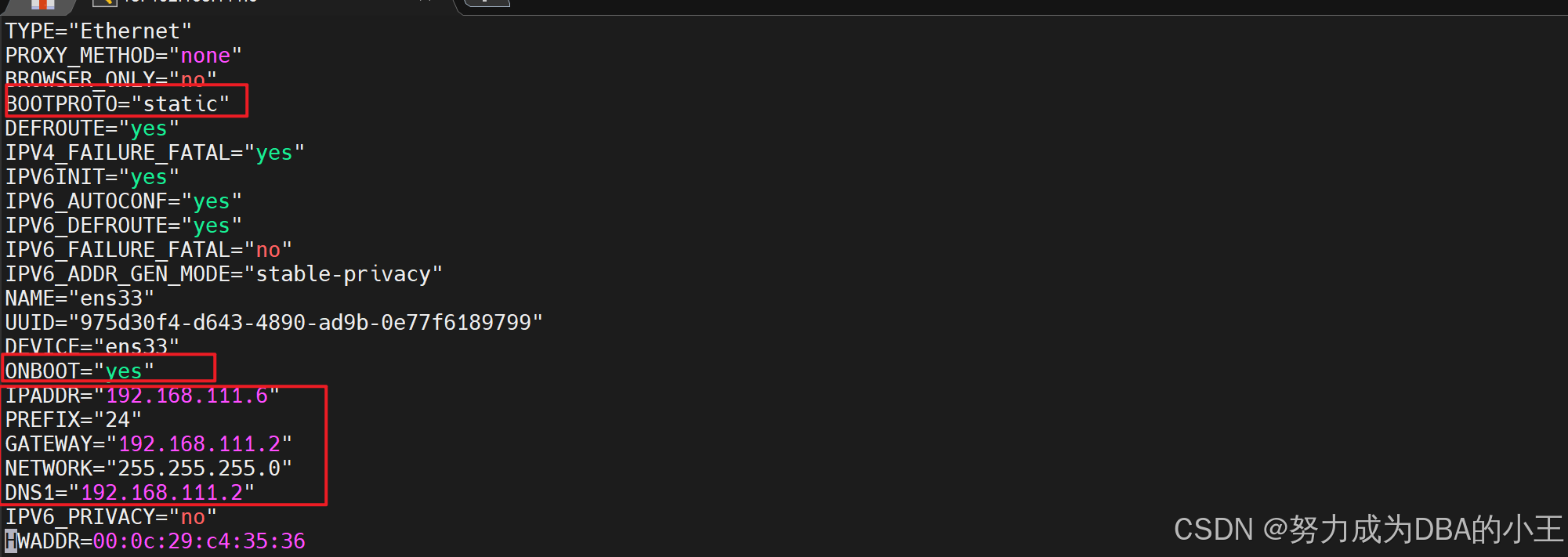

[root@CentOS7 network-scripts]# vi ifcfg-ens0

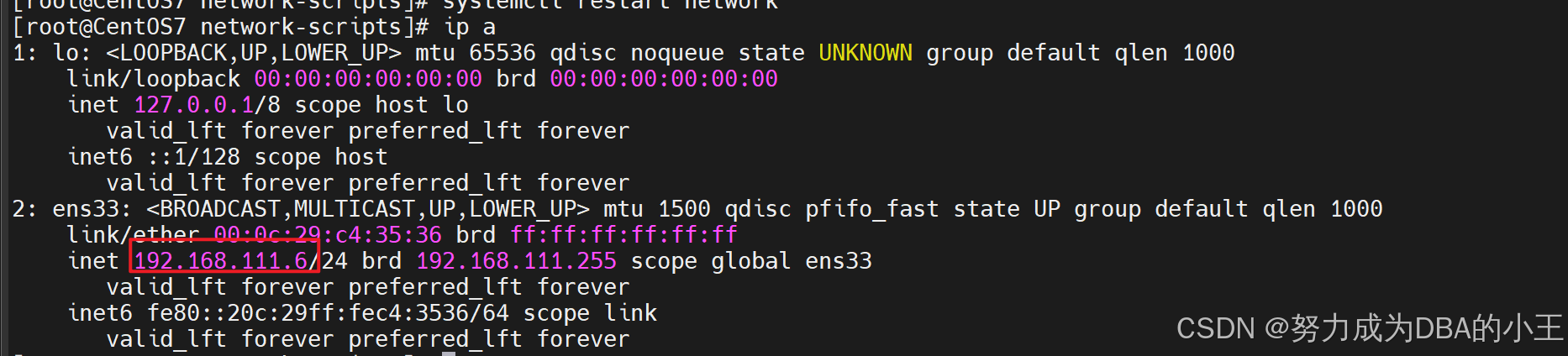

[root@CentOS7 ~]# systemctl restart network

修改网卡

第一步：

cd /etc/sysconfig/network-scripts/

第二步：

[root@CentOS7 network-scripts]#vi /etc/default/grub
[root@CentOS7 network-scripts]#cat !*
cat /etc/default/grub
GRUB_TIMEOUT=5
GRUB_DISTRIBUTOR="$(sed 's, release .*$,,g' /etc/system-release)"
GRUB_DEFAULT=saved
GRUB_DISABLE_SUBMENU=true
GRUB_TERMINAL_OUTPUT="console"
GRUB_CMDLINE_LINUX="rhgb quiet net.ifnames=0 biosdevname=0"
GRUB_DISABLE_RECOVERY="true"

[root@CentOS7 network-scripts]# grub2-mkconfig -o /etc/grub2.cfg

 第三步：

[root@MySQL5 network-scripts]# vi ifcfg-ens33

[root@CentOS7 network-scripts]# mv ifcfg-ens33 ifcfg-eth0

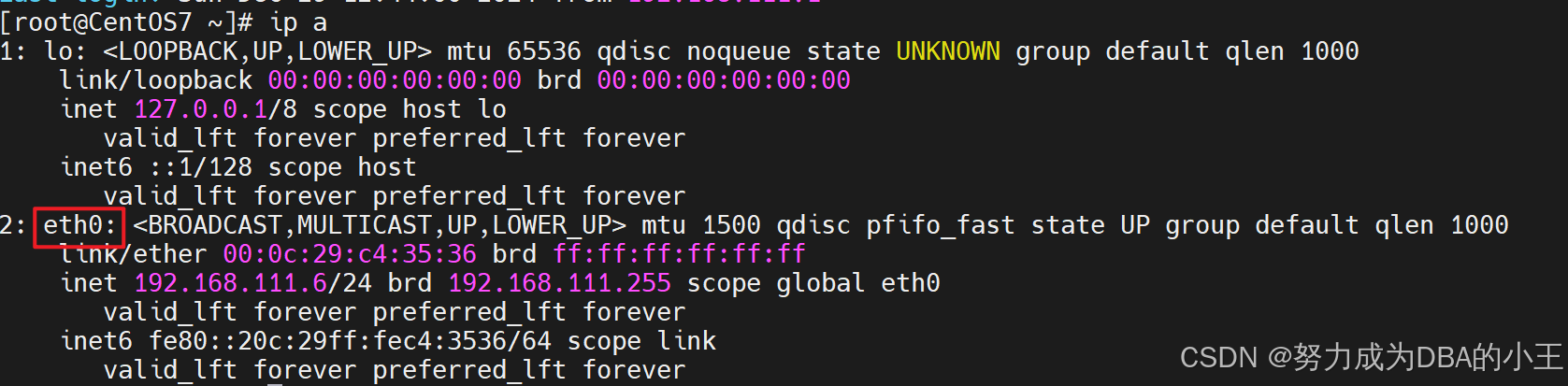

[root@CentOS7 network-scripts]# ls
ifcfg-eth0   ifdown-isdn      ifdown-tunnel  ifup-isdn    ifup-Team

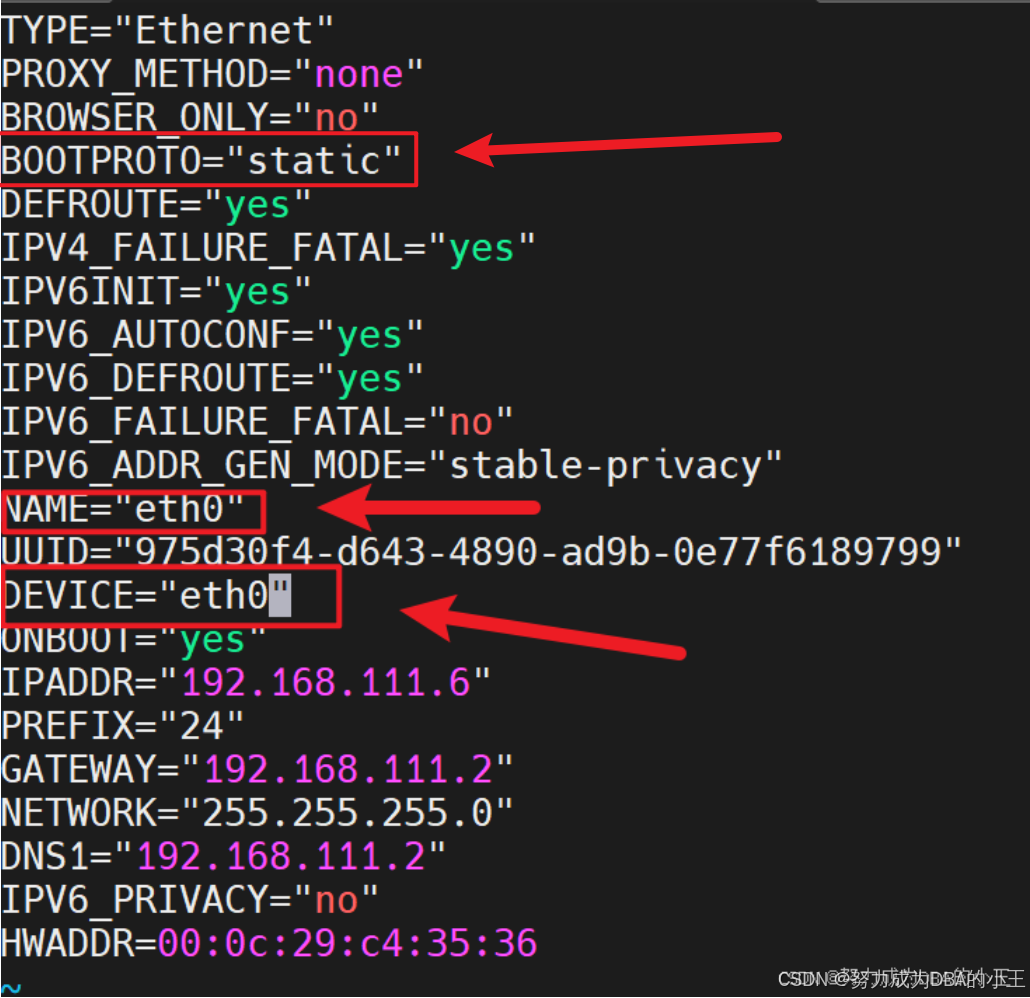

[root@CentOS7 network-scripts]# cat ifcfg-ens0
TYPE="Ethernet"
PROXY_METHOD="none"
BROWSER_ONLY="no"
BOOTPROTO="static"
DEFROUTE="yes"
IPV4_FAILURE_FATAL="yes"
IPV6INIT="yes"
IPV6_AUTOCONF="yes"
IPV6_DEFROUTE="yes"
IPV6_FAILURE_FATAL="no"
IPV6_ADDR_GEN_MODE="stable-privacy"
NAME="eth0"
UUID="975d30f4-d643-4890-ad9b-0e77f6189799"
DEVICE="eth0"
ONBOOT="yes"
IPADDR="192.168.111.6"
PREFIX="24"
GATEWAY="192.168.111.2"
NETWORK="255.255.255.0"
DNS1="192.168.111.2"
IPV6_PRIVACY="no"
HWADDR=00:0c:29:c4:35:36

添加要修改的网卡名称 (非必要！)

vi /usr/lib/udev/rules.d/60-net.rules
[root@MySQL5 ~]# cat !*
cat /usr/lib/udev/rules.d/60-net.rules
#ACTION=="add", SUBSYSTEM=="net", DRIVERS=="?*", ATTR{type}=="1", PROGRAM="/lib/udev/rename_device", RESULT=="?*", NAME="$result"

SUBSYSTEM=="net", ACTION=="add", DRIVERS=="?*", ATTR{address}=="00:0c:29:88:20:02", ATTR{type}=="1", KERNEL=="eth*", NAME="ens0"

第四步：

reboot

centos9：

修改IP

[root@RockyLinux9 ~]#cd /etc/NetworkManager/system-connections/
[root@RockyLinux9 system-connections]#ls
ens160.nmconnection

修改配置文件

[root@RockyLinux9 system-connections]#vi ens160.nmconnection
[ipv4]
method=manual
address=192.168.111.4
gateway=192.168.111.2
dns=8.8.8.8

 激活配置文件

[root@RockyLinux9 system-connections]#nmcli connection load /etc/NetworkManager/system-connections/ens160.nmconnection
[root@RockyLinux9 system-connections]#nmcli connection up /etc/NetworkManager/system-connections/ens160.nmconnection



改出问题了Failed to start LSB: Bring up/down

centos虚拟机Failed to start LSB: Bring up/down错误解决方法_centos failed to start lsb-CSDN博客

启动网卡报错（Failed to start LSB: Bring up/down networking ）解决办法总结 - 錵開や落幕 - 博客园

局域网

标准：IEE802标准 将数据链路层分为逻辑链路层LLC子层和介质访问控制MAC子层

局域网主要关注两层数据链路层和物理层。

802.3是以太网局域网最核心的协议类型。

IEEE 802.3标准 载波侦听多路访问技术 CSMA/CD这种技术 早期局域网的一个标准协议叫做以太网协议。

通讯过程是多个主机之间进行通讯 如果发生了冲突比方说以前是总线型拓扑结构。

两个机器同时发发生冲突，只能稍等一会再发。发送数据发生冲突就会过一会再发。

这个时间是随机的，那如果又一样了就又冲突了。

当然每个计算机在发数据报文之前需要检查这个数据中，网络中是否又数据在传输。

这个就叫做载波侦听多路访问技术。只有10M的速度。

现在出了u z ab网络速度越来越快了ab可以达到上G的速度。

无线局域网标准

IEEE 802.11标准

WIFI6无线网卡，稳定性还是不行。移动设备无线可以，生产中设备都是有线的。

中国无线网络：WAPI

国产手机叫做WLAN 指的就是无线局域网的意思可以用WAPI可以用WIFI

国外手机都是WIFI没有WAPI

网络设备

路由器：root

交换机：switch

网线：同轴电缆有限电视，早期速度比较慢 10Base2 10兆速度基带传输

这里的宽带和基带和说的50宽带不是一个意思。50宽带说的是网速，基带指的是数字信号宽带指的是模拟信号，

10Base2和10Base5 2和5表示的是最大设备信号的传输距离，2指的200米实际上是185，两个网络设备相连不能超过185米，超过长度信号衰减，信号有传输的最大距离。

目前用到最多的是双绞线里面的线是成对的头是水晶头

光纤网卡

千兆网卡 1000 / 8 = 125M/B

光纤可以传几百米，有时候不是说把光缆给挖坏了吗？
