如何监测土壤pH值和水分含量

　　保持适当的土壤湿度和ph值是植物健康的基本要求，无论是大规模农业还是简单的家庭菜园。然而，为了测量这些土壤特性，开发人员需要设计成本效益高的精密模拟信号链，能够将原始数据转换成特定土壤测量应用所需的有用信息。

　　实现这些精度目标的一种方法是使用适当灵活的软件进行参考设计。该解决方案是一个很好的例子eval-cn0398-ardz板和软件模拟装置包。

　　本文讨论了应用程序和要求相关的土壤水分和pH监测之前推出的模拟设备cn0398板和参考设计。这篇文章解释了如何使用的主要组成部分在cn0398设计解决关键的设计要求和检验他们在整体中的作用。文章最后通过展示如何开发人员可以使用cn0398板和相关的软件包快速评估和定制土壤监测中的应用。

　　准确测量土壤的必要性

　　保持适当的土壤含水量和ph值是植物种植者在任何生产规模中的基本要求。土壤水分不足直接转化为任何植物的光合作用下降，以及其他重要的豆科作物如大豆的固氮等生物过程的下降。

　　同样，施肥或自然现象对土壤的影响会极大地影响土壤酸碱度，从而导致基本微生物和土壤养分的减少。在一些作物中，早期生长阶段土壤酸碱度的不当导致生长速率和最终产量下降。

　　如果没有合适的土壤监测系统，土壤水分和pH值会转移到不利的值，从而导致植物健康的最终恶化。在一起，模拟设备eval-cn0398-ardz板和软件包提供了一个完整的土壤监测设计，开发者可以直接使用或修改以满足他们的独特需求。

　　模拟装置的cn0398板和参考设计是专门用于外部水分、pH值、温度传感器和土壤测量的应用。它的车载电路包括一个完整的多传感器设计，需要通过串行接口访问湿度和ph输出数据。即使有广泛的功能，设计最大功耗只有1.95毫安(mA)和提供了省电功能，包括使用脉冲宽度调制(PWM)为外部传感器。

　　开发人员可以使用cn0398启动自定义硬件设计或使用板与模拟设备eval-adicup360 Arduino兼容基板。设计为一个Arduino盾的cn0398直接插入基板提供一个快速的应用程序开发平台。

　　为了加快软件开发，工程师可以利用模拟装置的aducm360_demo_cn0398开源软件包的设计与cn0398传感器板，adicup360脚板和模拟装置的crosscore嵌入式工作室。除了基本的驱动程序和系统的支持工具，该软件包包括完整的C++源文件和头文件，包括一个完整的土壤测量软件的应用。

　　模拟设备板集和软件包的结合为开发人员提供了一个完整的硬件设计和软件应用程序，可以立即在土壤测量应用中使用。同样重要的是，这cn0398硬件参考设计和样本软件提供了自定义的土壤测量系统能够满足这些应用的独特要求快速发展的蓝图。

　　传感器的信号处理

　　的cn0398硬件设计包括外在水分三个独立的子电路，pH和温度传感器。每个子电路提供所需的所有不同类型的传感器接口电路。因此，开发人员只需要插上每个传感器到其相应的连接器上的cn0398板和传感器提供电源，开始行动。这个功能是建立在模拟设备ad7124-8，将一个24位∑-Δ广泛的信号调理前端(Σ-Δ)模数转换器(ADC)(图1)。

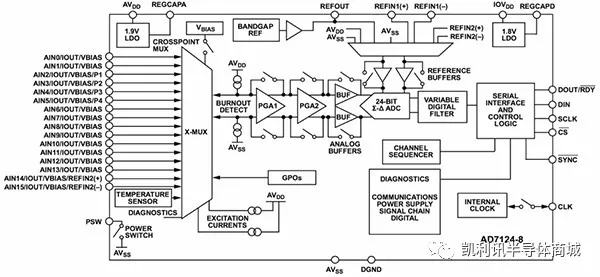

　　模拟设备ad7124-8 ADC图

　　

　　图1：通过其集成的信号链和ADC，模拟设备ad7124-8简化了多传感器系统的土壤测量所需的设计。(图像源：凯利讯半导体)

　　的ad7124-8的信号多路复用器可以八路差分或15个单端输入通过其集成的可编程信号链片上Σ-ΔADC转换和调节数字滤波器。开发者使用ad7124-8串口设备连接到MCU主机设备控制和数据转换。

　　由于其广泛的功能，开发人员可以满足广泛的设计要求，除了传感器电路和稳定的电压源的额外组件很少。为cn0398参考设计，模拟设备使用adr3433参考电压为模拟电源(的AVDD)和基准电压(内)(图2)。如下文所述，三个传感器电路中的每一个的设计只需要几个额外的组件。

　　模拟设备ad7124-8图
