硬件学习（3）：主板

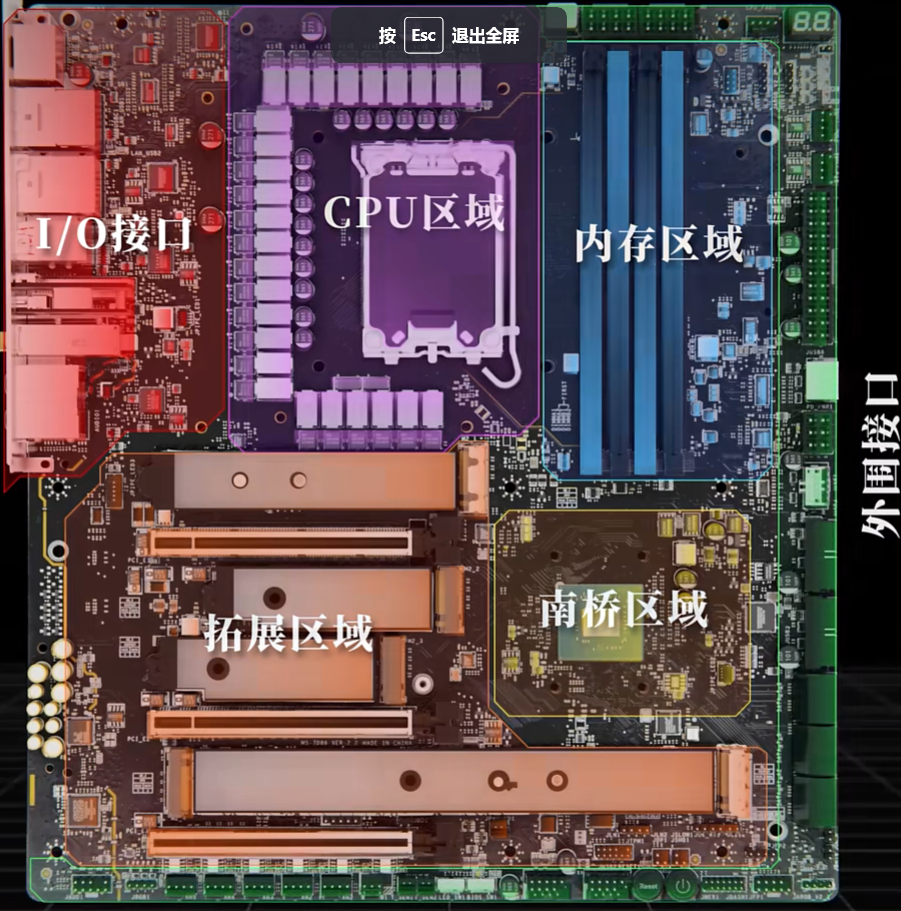

1.总体组成

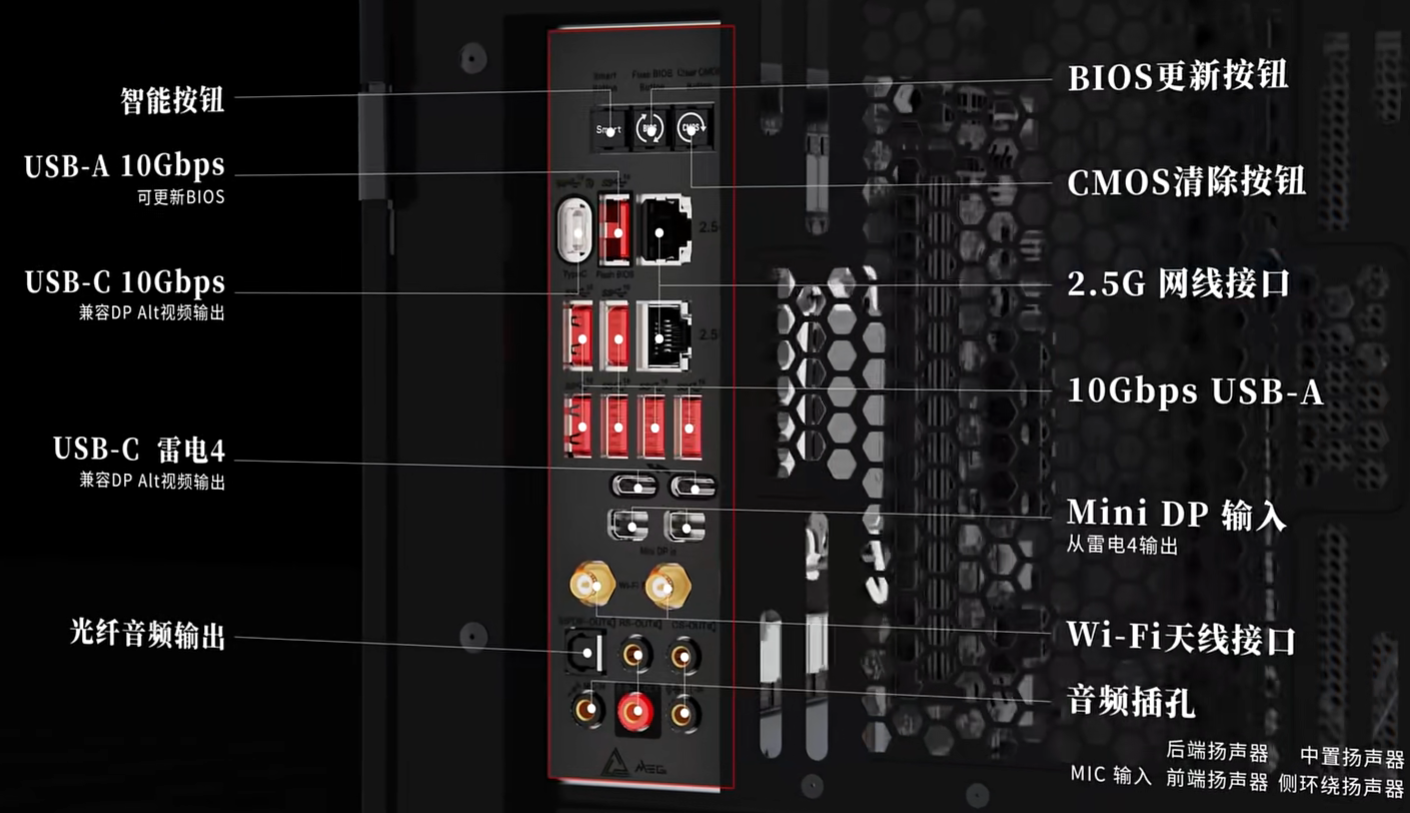

1.1 IO接口区域

1.2 cpu区域

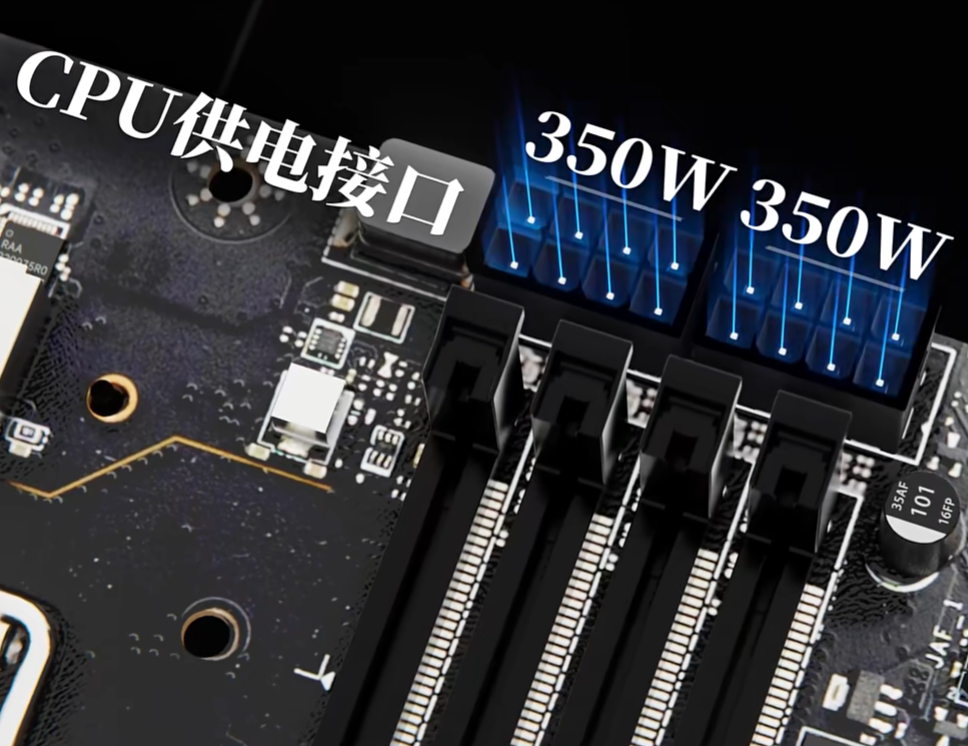

cpu供电口有几个插槽，就被成为几pin接口，上图为双8pin接口

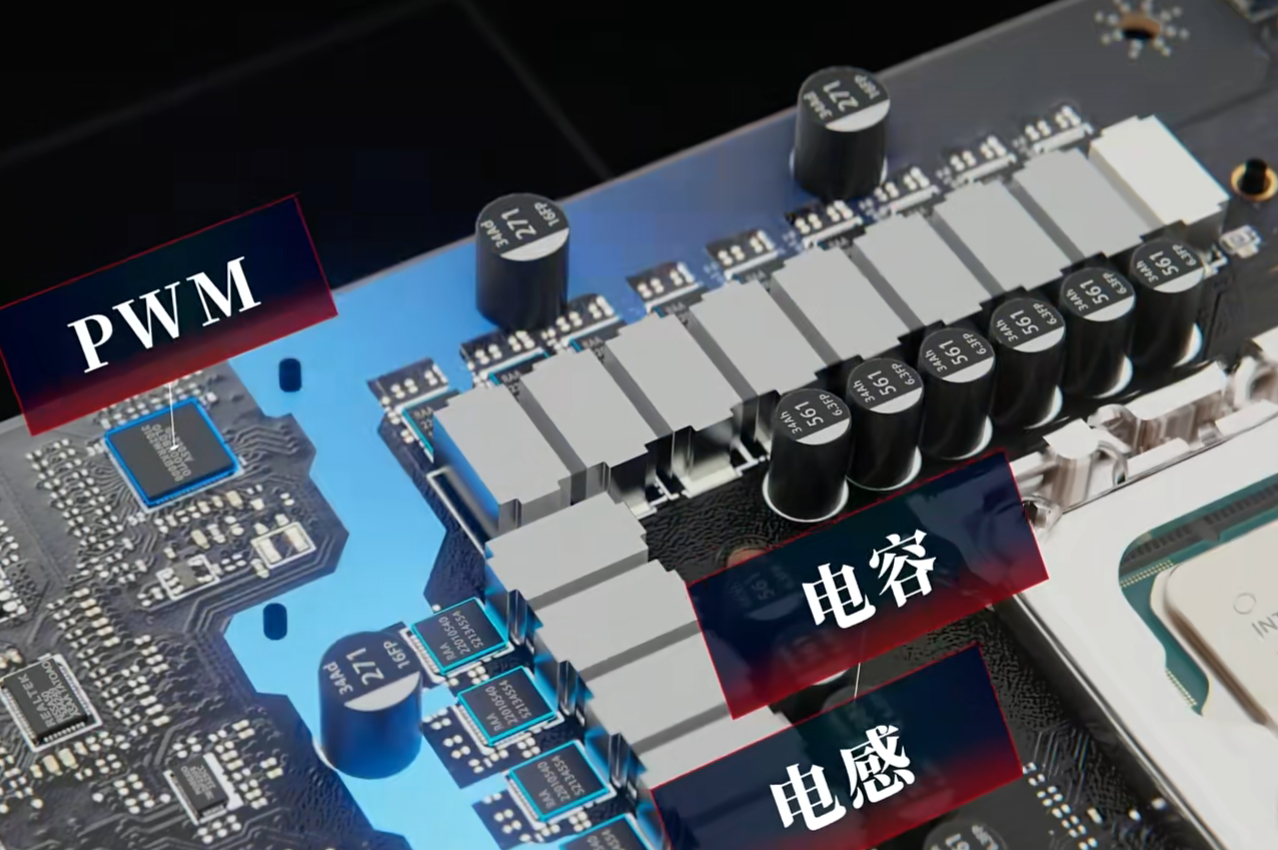

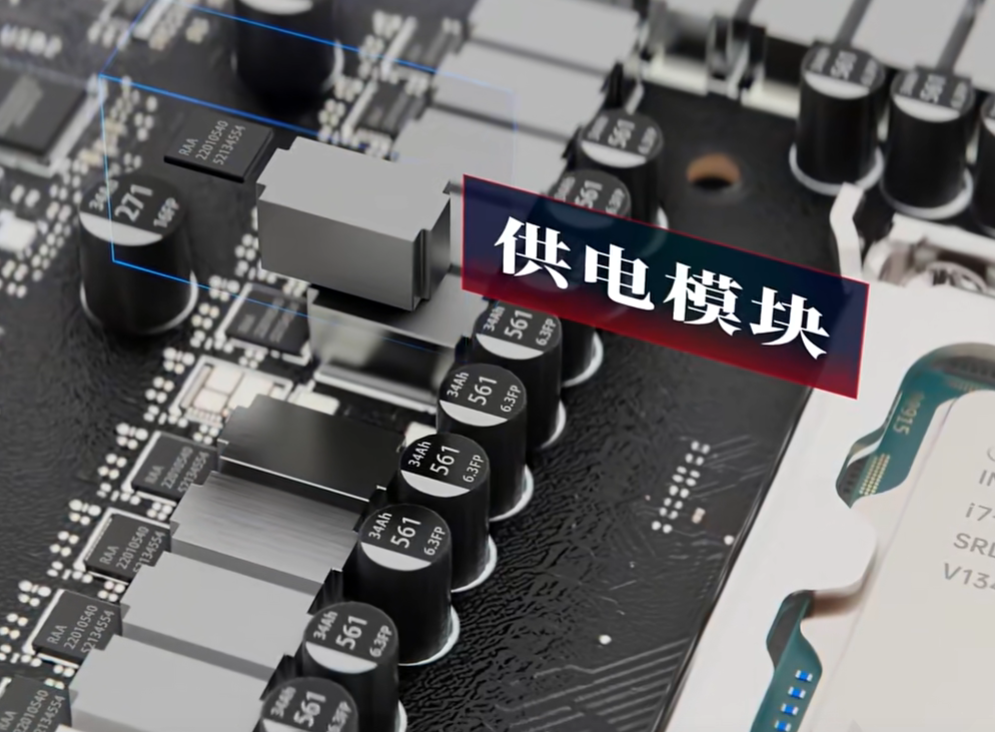

cpu插槽周围的电感、电容以及pwm芯片都是给cpu供电的

一个电感和一个mos管组成一个供电相，衡量cpu供电能力的标准就是看单个供电相的最大电压，以及主板供电相的个数。

1.3拓展区域

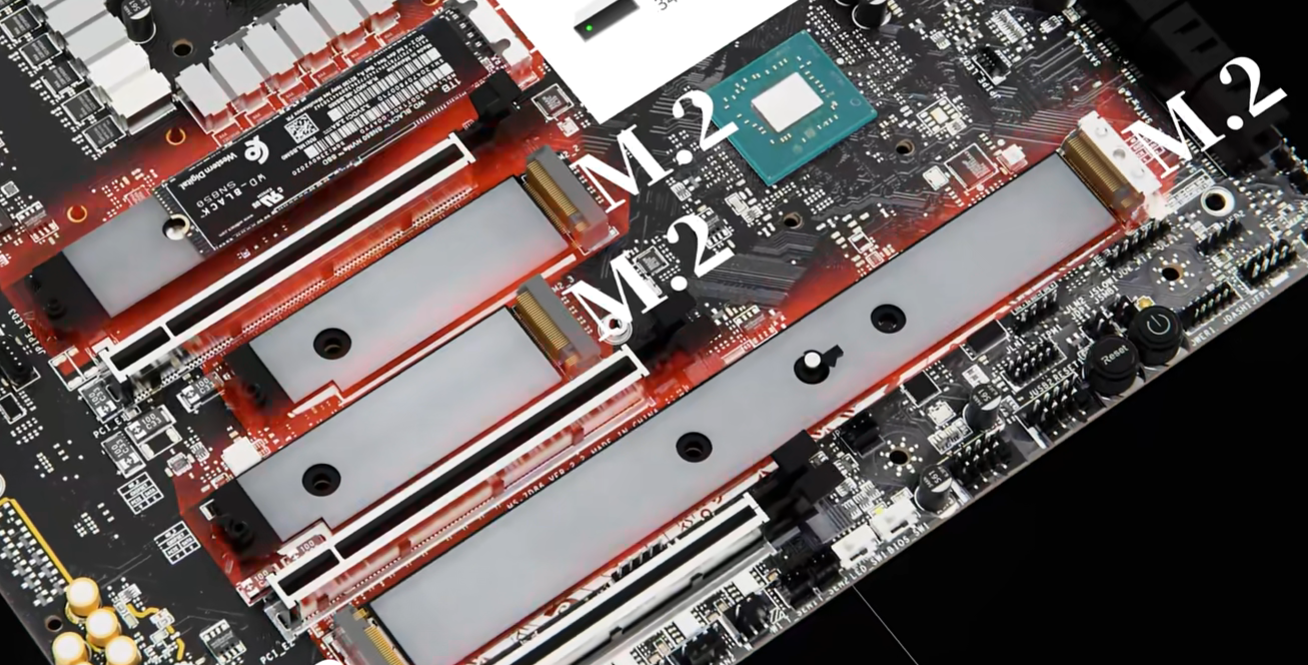

M2接口用于接驳固态硬盘

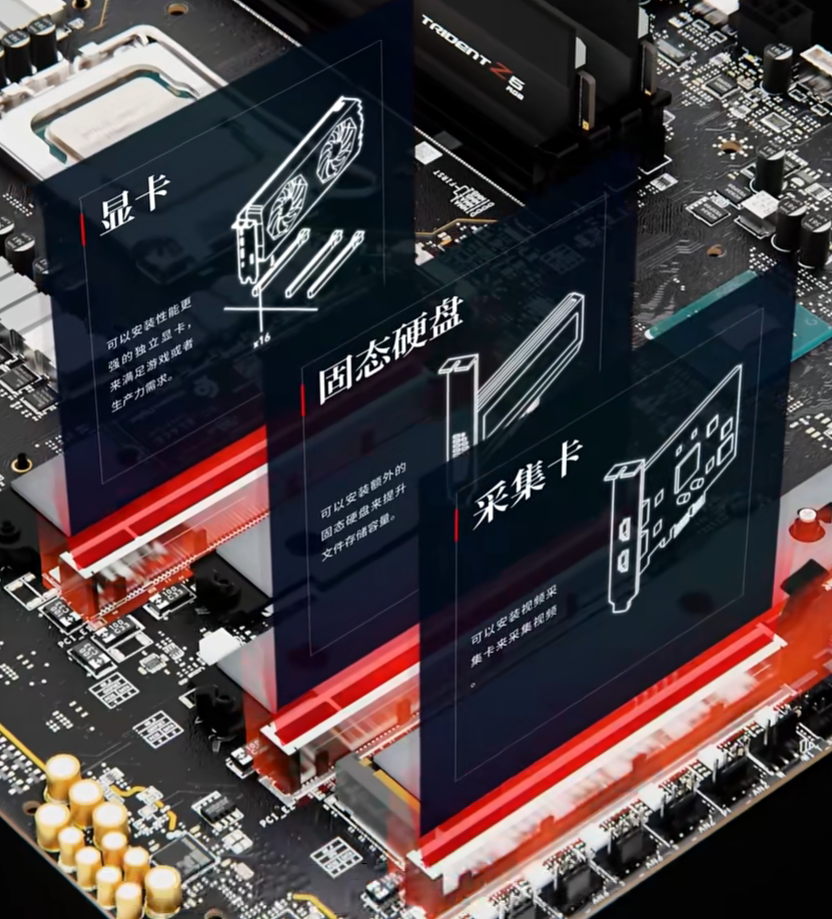

长条插槽为pcie插槽，用于接驳一些需要高速率的设备

1.4南桥区域

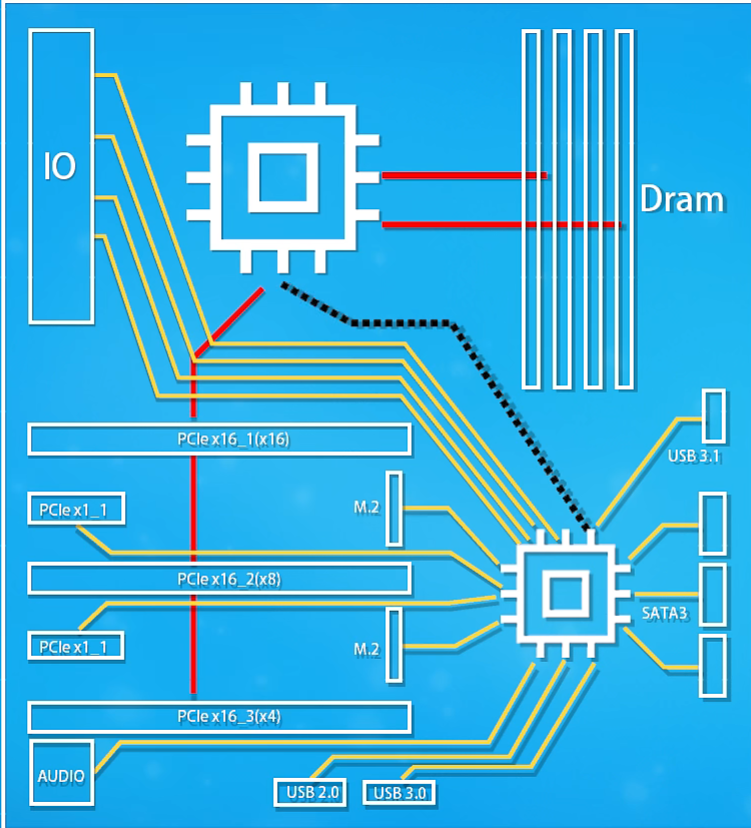

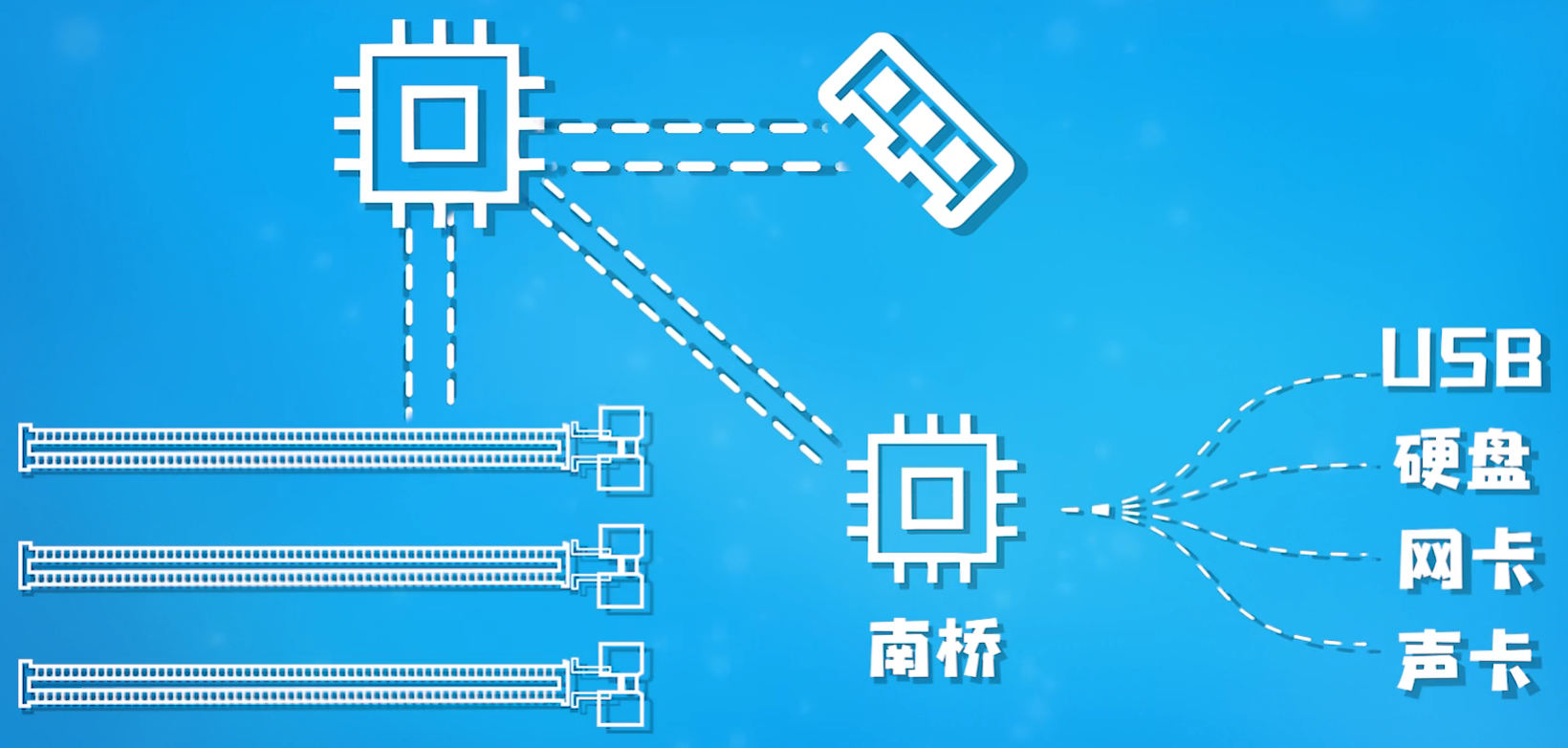

一般与cpu直连的设备都是需要高速率的设备，如内存和pcie通道，而那些不需要高速处理的设备则连接在南桥芯片组上，以减轻cpu的负担

*南桥芯片组与cpu间的总线称为DMI总线

*主板的命名由南桥芯片组的名称决定，比如Z790战神MAX主板的南桥芯片组就是Z790

*南桥芯片组还跟超频挂钩

1.5外围接口

不同的主板，外围接口都不太一样

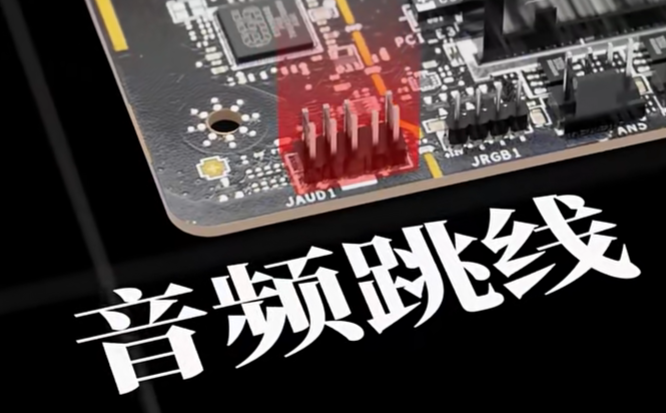

（1）音频跳线

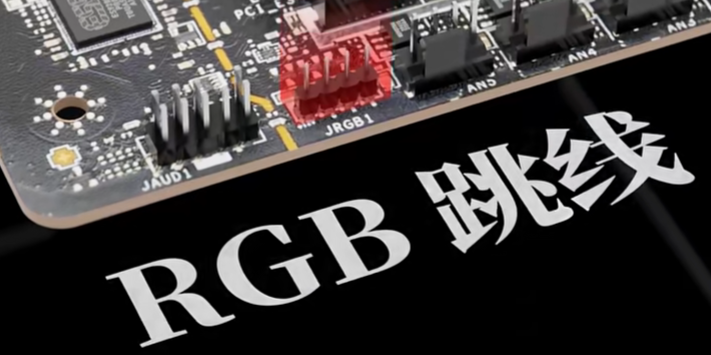

（2）RGB跳线，用于接灯光线

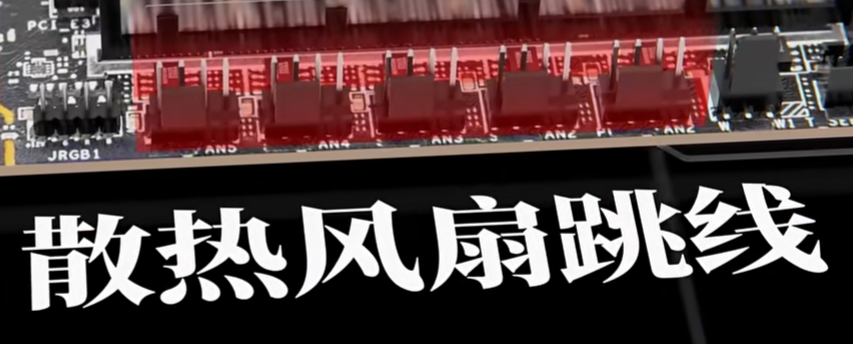

（3）散热风扇跳线

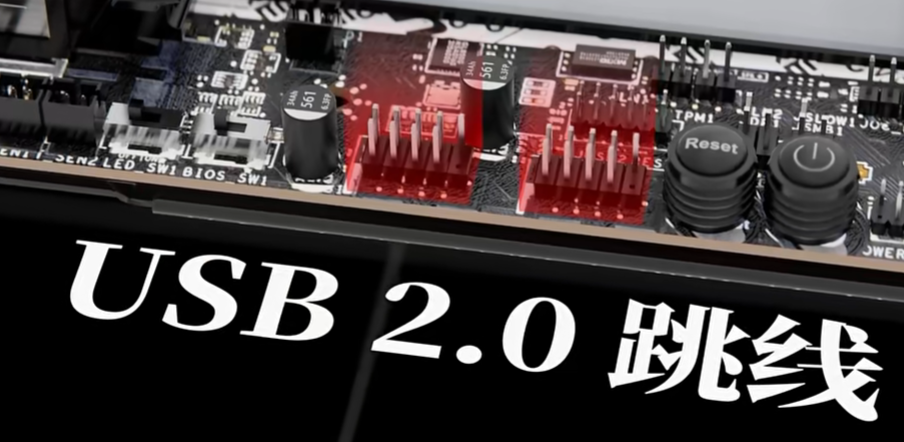

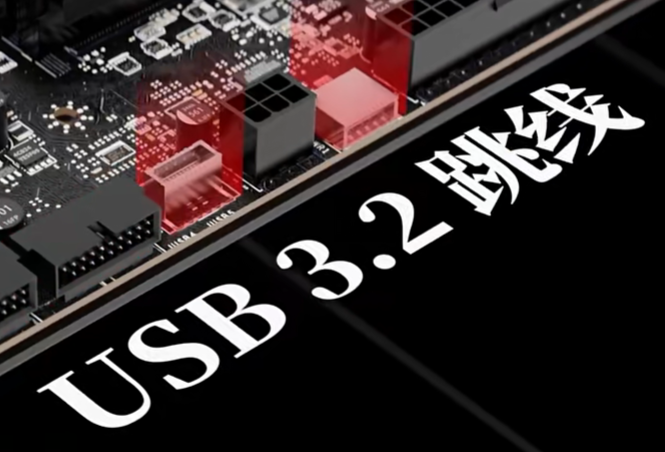

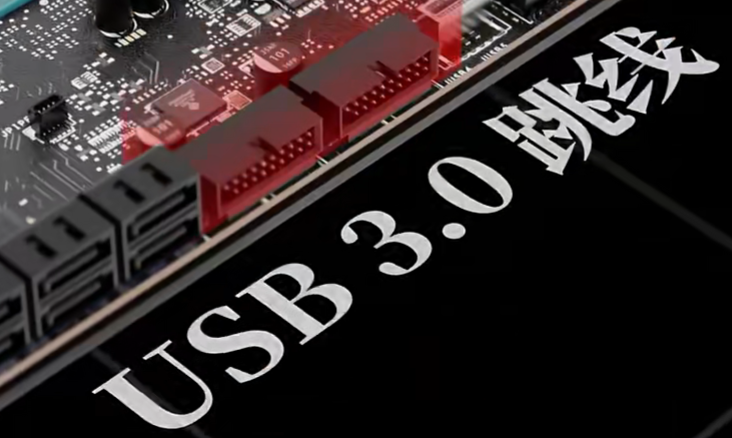

（4）USB跳线

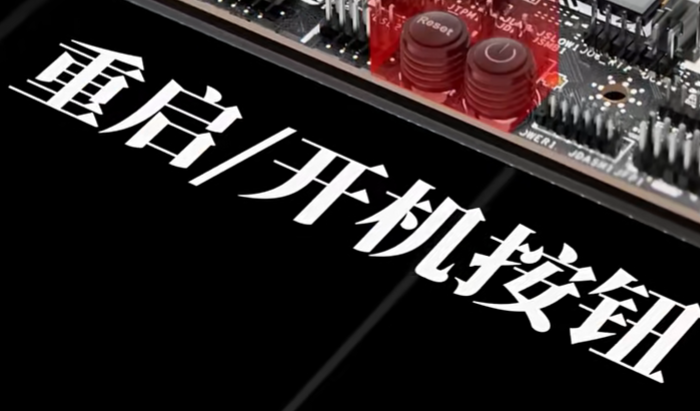

（5）开机与重启键

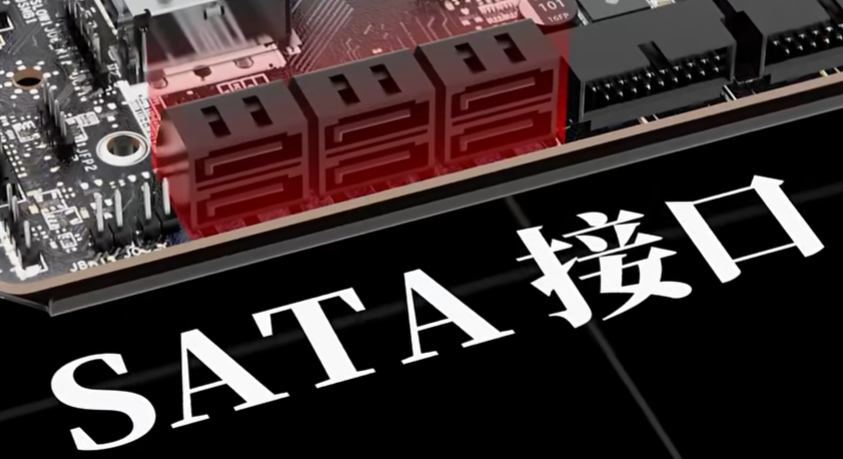

（6）SATA接口，用于连接硬盘

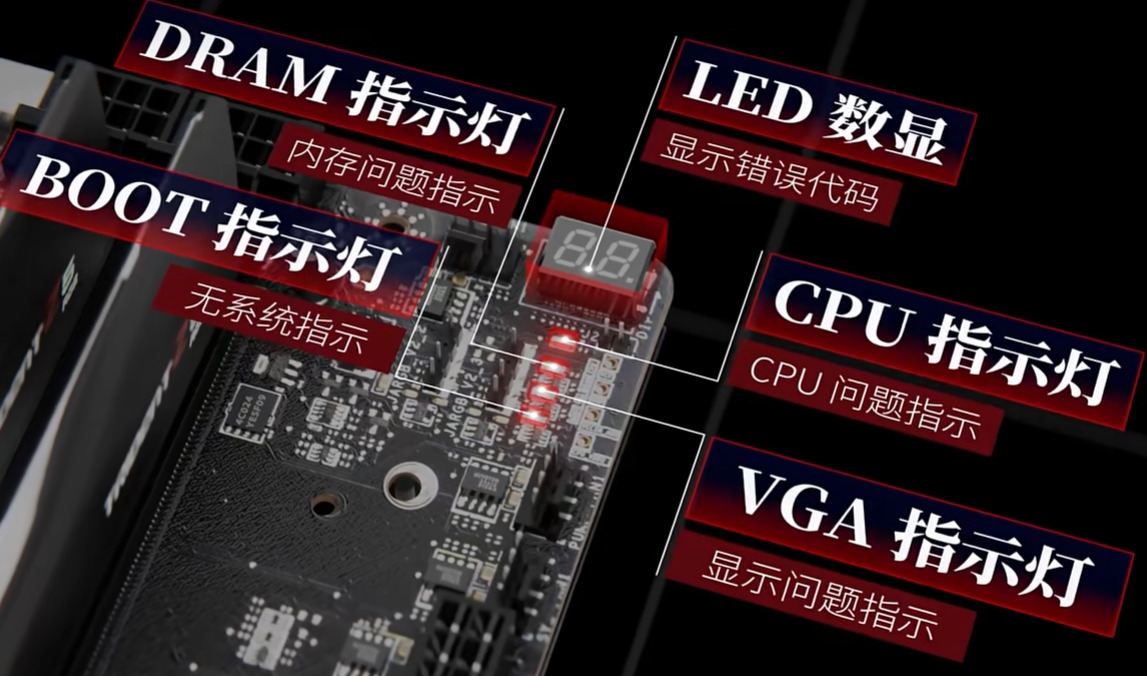

（7）指示灯

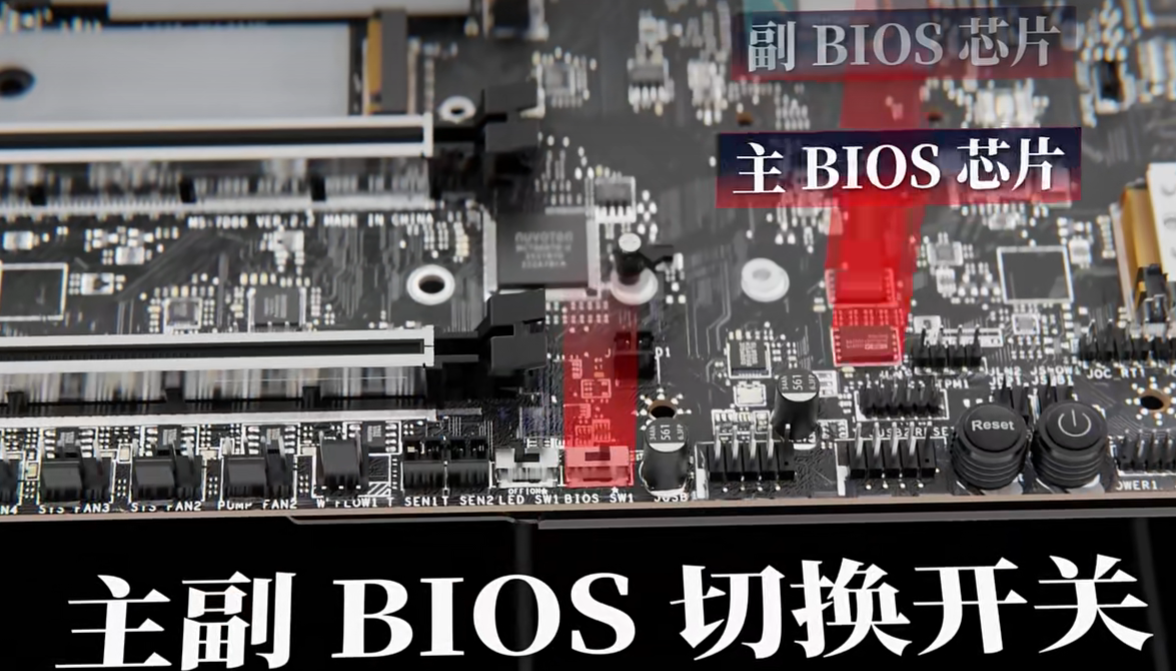

（8）主板固件

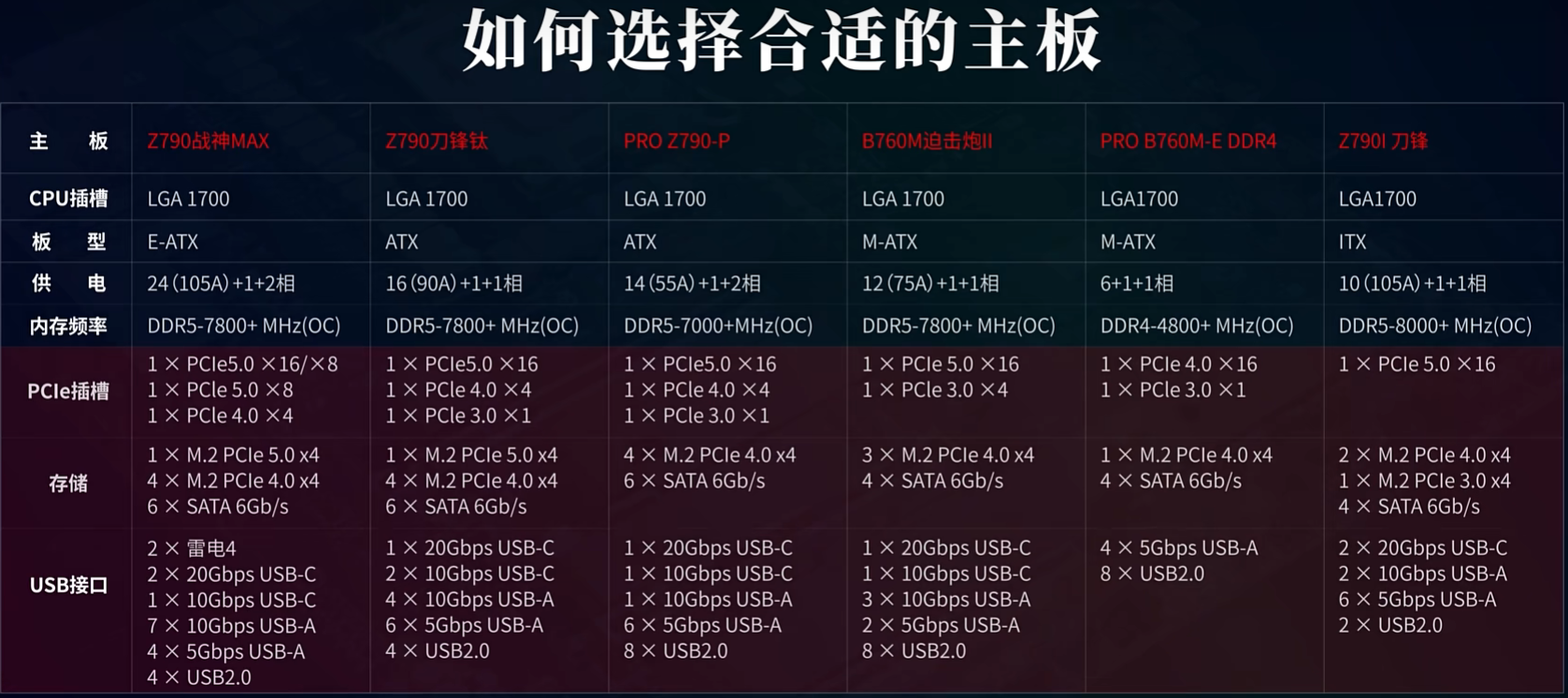

2.主板选择

————————————————————————————

原视频：【【硬件科普】从零开始认识主板】 https://www.bilibili.com/video/BV1xQ4y1b7JS/?share_source=copy_web&vd_source=915bd519cdef9de85313de887d884c5a
