前言
一台服务器能够响应一万个或两万个并发,返回的状态码都是200(请求成功),如果有3到5万个并发量时,返回的状态码可能是200(请求成功),300,500(服务内部错误,无法完成请求),此时代表了服务器已经快到了瓶颈(高并发,cpu内存撑不住了),此时向上扩张就需要购买(加cpu,内存,带宽等),这种方式只能解决一时的困境;第二种方法是加服务器(集群化)
扩:
- 纵向扩展(向上扩展) 对服务器的CPU 内存 硬盘 等硬件进行升级或者扩容来实现的 性能上限会有瓶颈,成本昂贵,收效比不高等问题
- 横向扩展 (向外扩展集群) 通过增加服务器主机数量来应该高并发的场景(功能:负责分摊,分担流量;确保高可用,相当于备用机)
- 遇到高并发了,应该如何解决:1、解决负担,负载问题,2、保证机器在宕机后,还能继续访问

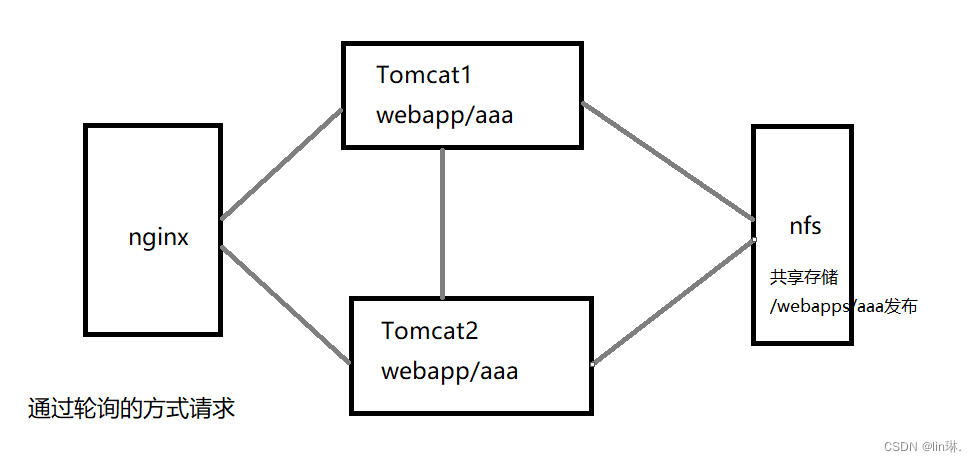

例如:
upstream tomcat_server{
server 192.168.10.10:8080
server 192.168.10.11:8080
server 192.168.10.12:8080
}
一、对于lvs负载均衡的了解
1、群集(集群)的概述
cluster(集群或群集),表示一组、一群、一串的意思,由多台主机构成,但对外只表现为一个整体,只提供一个访问入口(域名与IP地址),相当于一台大型计算机。
1.1 出现的问题
互联网应用中,随着站点对硬件性能、响应速度、服务稳定性、数据可靠性等要求越来越高,单台服务器已经无法满足负载均衡及高可用性的要求。
1.2 解决高并发的方法
①、使用价格昂贵的小型机、大型机
②、使用多台相对廉价的普通服务器构建服务集群
通过整合多台服务器,使用LVS来达到服务器的高可用和负载均衡,并且同一个IP地址对外提供相同的服务。
在企业中常用的一种集群技术——LVS(Linux Virtual Server,Linux虚拟服务器)
2、群集的类型
无论是哪种群集,都至少包括两台节点服务器,而对外表现为一个整体,只提供一个访问入口(域名或IP地址),相当于一台大型计算机。根据集群所针对的目标差异可以分为三种类型,负载均衡群集,高可用群集和高性能运算群集。
2.1 负载均衡群集
以提高应用系统的响应能力、尽可能处理更多的访问请求、减少延迟为目标,获得高并发、高负载(LB)的整体性能
LB的负载分配依赖于主节点的分流算法,将来自客户机的访问请求分担给多个服务器节点,从而缓解整个系统的负载
2.2 高可用群集(冗余 单点故障)
提高应用系统的可靠性、尽可能地减少中断时间为目标,确保服务的连续性,达到高可用(HA) 的容错效果
HA的工作方式包括双工和主从两种模式,双工即所有节点同时在线;主从则只有主节点在线,但当出现故障时从节点能自动切换为主节点。
例如:“故障切换”、“双机热备” 等
例子:VRRP也是高可用群集的一种,根据优先级来选出主备机,主备之间可以用ping去看它的心跳线,心跳线作为切换;当主异常时,主的优先级会下降,备的优先级会上来,vrp的地址会漂移。vrrp是高可用,不是负载均衡群集,以为只有主掉了,备才上去;
2.3 高性能运算群集(分布式)
以提高应用系统的CPU运算速度、扩展硬件资源和分析能力为目标,获得相当于大型、超级计算机的高性能运算(HPC)能力
高性能依赖于"分布式运算”、“并行计算” , 通过专用硬件和软件将多个服务器的CPU、内存等资源整合在一起,实现只有大型、超级计算机才具备的计算能力
二、负载均衡群集架构
1、负载均衡的结构
第一层,负载调度器(Load Balancer或Director)
访问整个群集系统的唯一入口,对外使用所有服务器共有的vip地址,也称为群集IP地址,通常会配置主、备两台调度器实现热备份,当主调度器失效以后能够平滑替换至备用调度器,确保高可用性
第二层,服务器池(Server Pool)
群集所提供的应用服务,由服务器池承担,其中每个节点具有独立的RIP地址(真实IP),只处理调度器分发过来的客户机请求。当某个节点暂时失效时,负载调度器的容错机制会将其隔离,等待错误排除以后再重新纳入服务器池
第三层,共享存储(Share Storage)
为服务器池中的所有节点提供稳定,一致的文件存取服务,确保整个群集的统一性,共享存储可以使用NAS设备,或者提供NFS共享服务的专用服务器
2、负载均衡群集工作模式分析
负载均衡群集是目前企业用的最多的群集类型
群集的负载调度技术有三种工作模式
- 地址转换
- IP隧道
- 直接路由
2.1 NAT模式(地址转换)
• Network Address Translation,简称NAT模式
• 类似于防火墙的私有网络结构,负载调度器作为所有服务器节点的网关结构,负载调度器作为所有服务器节点的网关,即作为客户机的访问入口,也是各节点回应客户机的访问出口
• 服务器节点使用私有IP地址,与负载调度器位于同一个物理网路,安全性要优于其他两种方式
原理:首先负载均衡器接收到客户的请求数据包时,根据调度算法决定将请求发送给哪个后端的真实服务器(RS)。然后负载均衡器就把客户端发送的请求数据包的目标IP地址及端口改成后端真实服务器的IP地址(RIP)。真实服务器响应完请求后,查看默认路由,把响应后的数据包发送给负载均衡器,负载均衡器在接收到响应包后,把包的源地址改成虚拟地址(VIP)然后发送回给客户端
优点:集群中的服务器可以使用任何支持TCP/IP的操作系统,只要负载均衡器有一个合法的IP地址
缺点:扩展性有限,当服务器节点增长过多时,由于所有的请求和应答都需要经过负载均衡器,因此负载均衡器将成为整个系统的瓶颈
2.2、TUN模式——IP隧道
• IP Tunnel ,简称TUN模式
• 采用开放式的网络结构,负载调度器仅作为客户机的访问入口,各节点通过各自的lnternet连接直接回应客户机,而不再经过负载调度器
• 服务器节点分散在互联网中的不同位置,具有独立的公网IP地址,通过专用IP隧道与负载调度器相互通信
原理:首先负载均衡器接收到客户的请求数据包时,根据调度算法决定将请求发送给哪个后端的真实服务器(RS)。然后负载均衡器就把客户端发送的请求报文封装一层IP隧道(T-IP)转发到真实服务器(RS)。真实服务器响应完请求后,查看默认路由,把响应后的数据包直接发送给客户端,不需要经过负载均衡器
优点:负载均衡器只负责将请求包分发给后端节点服务器,而RS将应答包直接发给用户。所以,减少了负载均衡器的大量数据流动,负载均衡器不再是系统的瓶颈,也能处理很巨大的请求量
缺点:隧道模式的RS节点需要合法IP,这种方式需要所有的服务器支持“IP Tunneling”
2.3、 DR 模式——直接路由
• Direct Routing ,简称DR模式
• 采用半开放式的网络结构,与TUN模式的结构类似,但各节点并不是分散在各地,而是与调度器位于同一个物理网络
• 负载调度器与各节点服务器通过本地网络连接,不需要建立专用的IP隧道
原理:首先负载均衡器接收到客户的请求数据包时,根据调度算法决定将请求发送给哪个后端的真实服务器(RS)。然后负载均衡器就把客户端发送的请求数据包的目标MAC地址改成后端真实服务器的MAC地址(R-MAC)。真实服务器响应完请求后,查看默认路由,把响应后的数据包直接发送给客户端,不需要经过负载均衡器
优点:负载均衡器只负责将请求包分发给后端节点服务器,而RS将应答包直接发给用户。所以,减少了负载均衡器的大量数据流动,负载均衡器不再是系统的瓶颈,也能处理很巨大的请求量
缺点:需要负载均衡器与真实服务器RS都有一块网卡连接到同一物理网段上,必须在同一个局域网环境
3、关于LVS虚拟服务器
Linux Virtual Server 是针对 Linux 内核开发的一个负载均衡项目,LVS 实际 上相当于基于 IP 地址的虚拟化应用,为基于 IP 地址和内容请求分发的负载均衡提出了一种 高效的解决方法。
LVS 现在已成为 Linux 内核的一部分,默认编译为 ip_vs 模块,必要时能够自动调用。 在 CentOS 7 系统中,以下操作可以手动加载 ip_vs 模块,并查看当前系统中 ip_vs 模块的 版本信息。
modprobe ip_vs #手动加载ip_vs模块
cat /proc/net/ip_vs #查看当前ip_vs模块版本信息
4、LVS 的负载调度算法
4.1 轮询 (Round Robin)
将收到的访问请求按照顺序轮流分配给群集中的各节点(真实服务器),均等地对待每一台服务器,而不是服务器实际的连接数和系统负载
4.2 加权轮询(Weighted Round Robin)
根据调度设置的权重值来分发请求,权重值高的节点优先获得任务,分配的请求数越多
保证性能强的服务器承担更多的访问流量
4.3 最少连接 (Least Connections)
根据真实服务器已建立的连接进行分配,将收到的访问请求优先分配给连接数最少的节点
4.4 加权最少连接(Weighted Least Connections)
在服务器节点的性能差异较大时,可以为真实服务器自动调整权重
性能较高的节点承担更大比例的活动连接负载
5、使用 ipvsadm 管理工具
ipvsadm是在负载调度器上使用的LVS群集管理工具,通过调用ip_vs模块来添加、删除服务器节点 ,以 及查看群集的运行状态。在CentOS7系统中,需要手动安装ipvsadm.x86_64 0:1.27-7.el7 软件包。
LVS 群集的管理工作主要包括创建虚拟服务器、添加服务器节点、查看群集节点状态、 删除服务器节点和保存负载分配策略。
ipvsadm 工具选项说明:
选项 | 解释 |
---|---|
-A | 添加虚拟服务器 |
-D | 删除整个虚拟服务器 |
-s | 指定负载调度算法(轮询:rr、加权轮询:wrr、最少连接:lc、加权最少连接:wlc) |
-a | 表示添加真实服务器(节点服务器) |
-d | 删除某一个节点 |
-t | 指定 VIP地址及 TCP端口 |
-r | 指定 RIP地址及 TCP端口 |
-m | 表示使用 NAT群集模式 |
-g | 表示使用 DR模式 |
-i | 表示使用 TUN模式 |
-w | 设置权重(权重为 0 时表示暂停节点) |
-p | 60 表示保持长连接60秒 |
-l | 列表查看 LVS 虚拟服务器(默认为查看所有) |
-n | 以数字形式显示地址、端口等信息,常与“-l”选项组合使用。ipvsadm -ln |
常用术语解释:
CIP:Client IP,表示的是客户端 IP 地址。
VIP:Virtual IP,表示负载均衡对外提供访问的 IP 地址,一般负载均衡 IP 都会通过 Virtual IP 实现高可用。
RIP:RealServer IP,表示负载均衡后端的真实服务器 IP 地址。
DIP:Director IP,表示负载均衡与后端服务器通信的 IP 地址。
CMAC:客户端的 MAC 地址,准确的应该是 LVS 连接的路由器的 MAC 地址。
VMAC:负载均衡 LVS 的 VIP 对应的 MAC 地址。
DMAC:负载均衡 LVS 的 DIP 对应的 MAC 地址。
RMAC:后端真实服务器的 RIP 地址对应的 MAC 地址。
三、NAT模式 LVS负载均衡群集部署的操作步骤
实验环境准备:
负载调度器:内网关 ens33:192.168.2.66,外网关 ens37:12.0.0.1
Web节点服务器1:192.168.2.200
Web节点服务器2:192.168.2.105
NFS服务器:192.168.2.100
客户端:12.0.0.55
1.部署共享存储(NFS服务器:192.168.2.100)
systemctl stop firewalld.service
systemctl disable firewalld.service
setenforce 0
yum install nfs-utils rpcbind -y
systemctl start rpcbind.service
systemctl start nfs.service
systemctl enable rpcbind.service
systemctl enable nfs.service
mkdir /opt/xkq /opt/wey
chmod 777 /opt/xkq /opt/wy
echo 'this is xkq web!' > /opt/xkq/index.html
echo 'this is wy web!' > /opt/wy/index.html
vim /etc/exports
/opt/ly 192.168.2.0/24(rw,sync)
/opt/weq 192.168.2.0/24(rw,sync)
--发布共享---
exportfs -rv
2、配置节点服务器(192.168.2.105、192.168.2.200)
systemctl stop firewalld.service
systemctl disable firewalld.service
setenforce 0
yum install httpd -y
systemctl start httpd.service
systemctl enable httpd.service
yum install nfs-utils rpcbind -y
showmount -e 192.168.2.100
systemctl start rpcbind.service
systemctl start nfs.service
systemctl enable rpcbind.service
systemctl enable nfs.service
--192.168.2.105---
mount.nfs 192.168.2.200:/opt/ly /var/www/html
vim /etc/fstab
192.168.2.100:/opt/kgc /myshare nfs defaults,_netdev 0 0
另一台节点服务器挂载如下:
--192.168.2.200---
mount.nfs 192.168.2.100:/opt/weq /var/www/html
vim /etc/fstab
192.168.2.200:/opt/benet /myshare nfs defaults,_netdev 0 0
3、配置负载调度器(内网关 ens33:192.168.2.66,外网关 ens37:12.0.0.1)
systemctl stop firewalld.service
systemctl disable firewalld.service
setenforce 0
3.1 配置SNAT转发规则
vim /etc/sysctl.conf
net.ipv4.ip_forward = 1 #添加ip路由转发
或 echo '1' > /proc/sys/net/ipv4/ip_forward
sysctl -p
iptables -t nat -F
iptables -F
iptables -t nat -A POSTROUTING -s 192.168.2.0/24 -o ens37 -j SNAT --to-source 12.0.0.1
3.2 加载LVS内核模块
modprobe ip_vs #加载 ip_vs模块
cat /proc/net/ip_vs #查看 ip_vs版本信息
##加载全部模块
for i in $(ls /usr/lib/modules/$(uname -r)/kernel/net/netfilter/ipvs|grep -o "^[^.]*");do echo $i; /sbin/modinfo -F
filename $i >/dev/null 2>&1 && /sbin/modprobe $i;done
3.3 安装ipvsadm 管理工具
yum -y install ipvsadm
--启动服务前须保存负载分配策略---
ipvsadm-save > /etc/sysconfig/ipvsadm
或者 ipvsadm --save > /etc/sysconfig/ipvsadm
systemctl start ipvsadm.service
3.4 配置负载分配策略(NAT模式只要在服务器上配置,节点服务器不需要特殊配置)
ipvsadm -C #清除原有策略
ipvsadm -A -t 12.0.0.1:80 -s rr
ipvsadm -a -t 12.0.0.1:80 -r 192.168.80.10:80 -m [-w 1] #添加真实ip
ipvsadm -a -t 12.0.0.1:80 -r 192.168.80.20:80 -m [-w 1] #添加真实ip
ipvsadm #启用策略
ipvsadm -ln #查看节点状态,Masq代表 NAT模式
ipvsadm-save > /etc/sysconfig/ipvsadm #保存策略
ipvsadm -d -t 12.0.0.1:80 -r 192.168.2.200:80 -m [-w 1] #删除群集中某一节点服务器
ipvsadm -D -t 12.0.0.1:80 #删除整个虚拟服务器
systemctl stop ipvsadm #停止服务(清除策略)
systemctl start ipvsadm #启动服务(重建规则)
ipvsadm-restore < /etc/sysconfig/ipvsadm #恢复LVS 策略
4、测试效果
网络设置里面网关需要设置为网关服务器
在一台IP为12.0.0.55的客户机使用浏览器访问 http://12.0.0.1/ ,不断刷新浏览器测试负载均衡效果,刷新间隔需长点。
四、实例操作:NAT模式 LVS负载均衡群集部署
1、环境准备

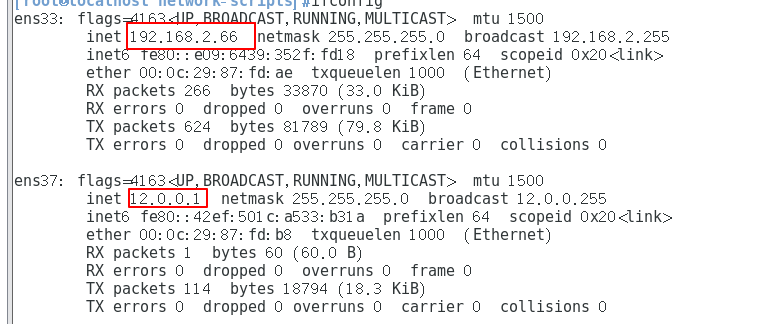

1.1 网关服务器网卡配置(在虚拟机设置里面添加新网卡),内网关 ens33:192.168.2.66,外网关 ens36:12.0.0.1

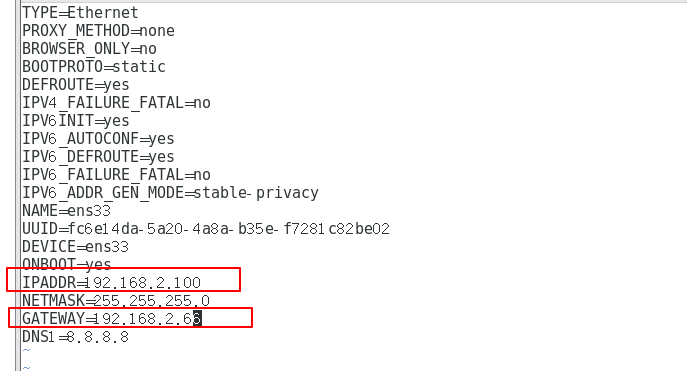

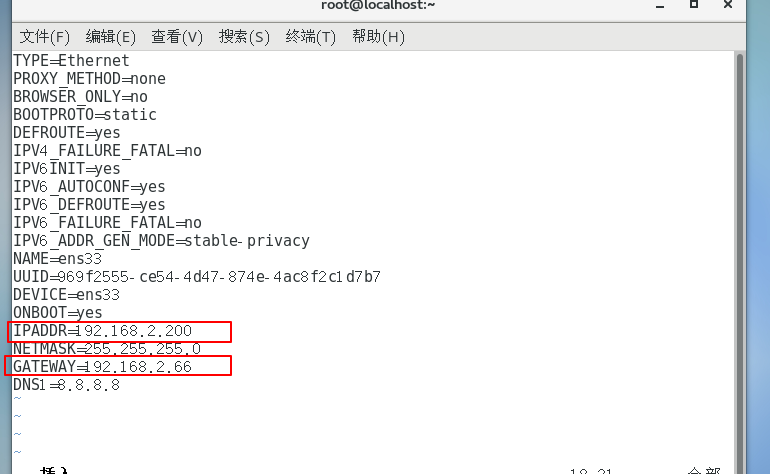

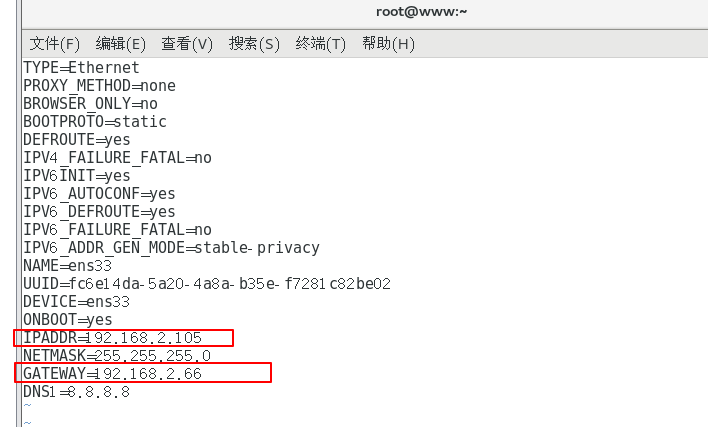

1.2 web节点服务器以及NFS服务器的网关修改为负载调度器的内网网关ens33:192.168.2.66
- Web节点服务器1:192.168.2.105
- Web节点服务器2:192.168.2.200
- NFS服务器:192.168.2.100

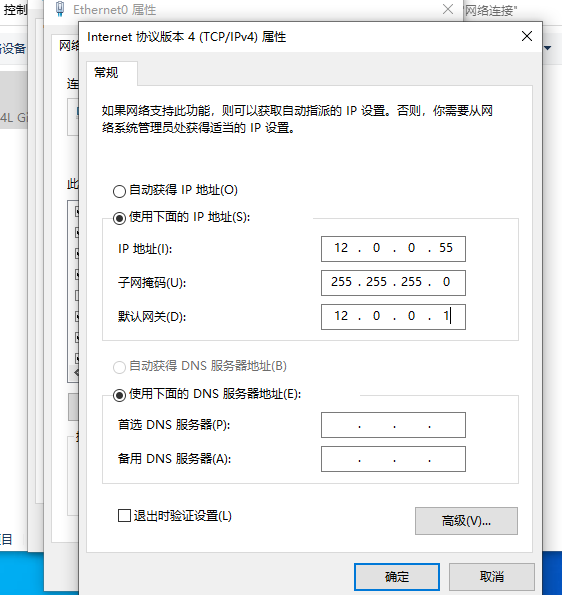

1.3 客户端IP和网关设置
客户端:12.0.0.55

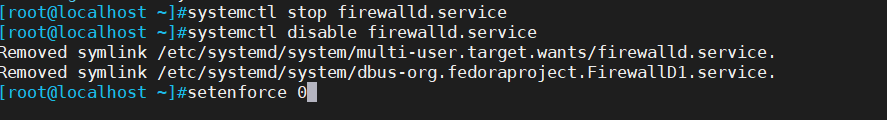

1.4 关闭所有设备的防火墙和SElinux
2、部署共享存储(NFS服务器:192.168.2.100)

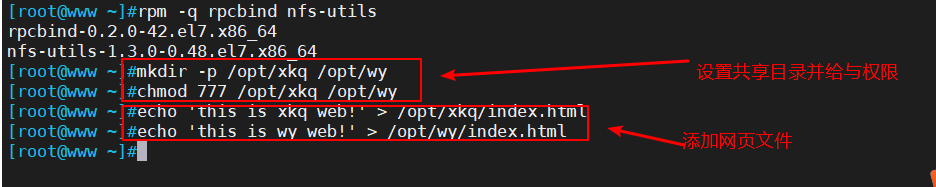

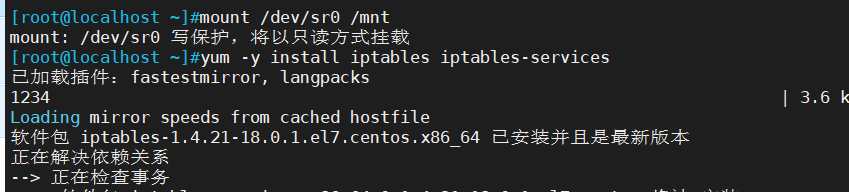

2.1 查看是否安装rpcbind、nfs-util并设置共享目录

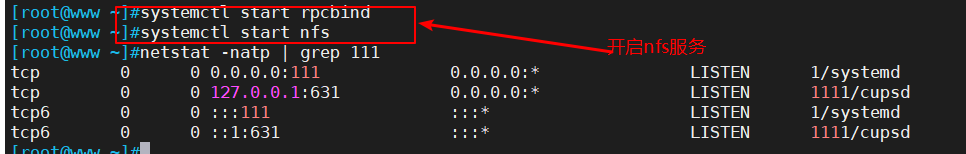

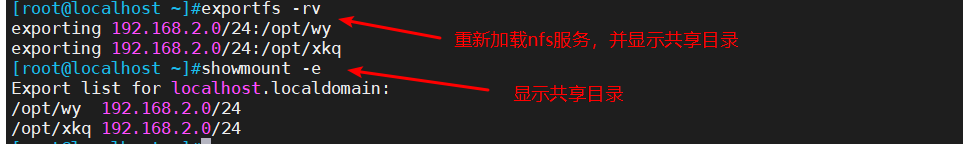

2.2 启动NFS服务,发布NFS共享目录并查看
3、配置节点服务器(192.168.2.105、192.168.2.200)

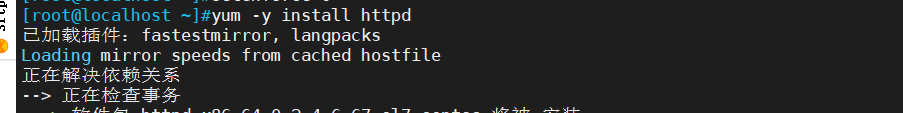

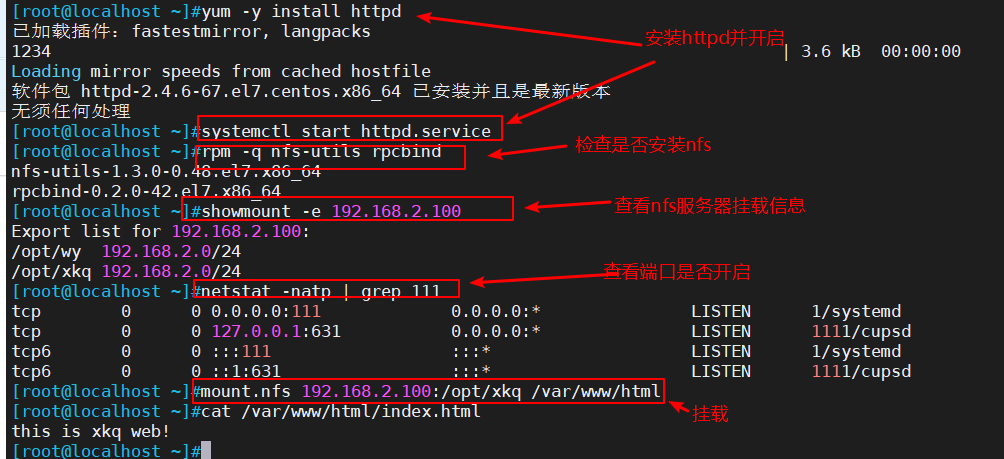

3.1 配置节点服务器1(192.168.2.105)

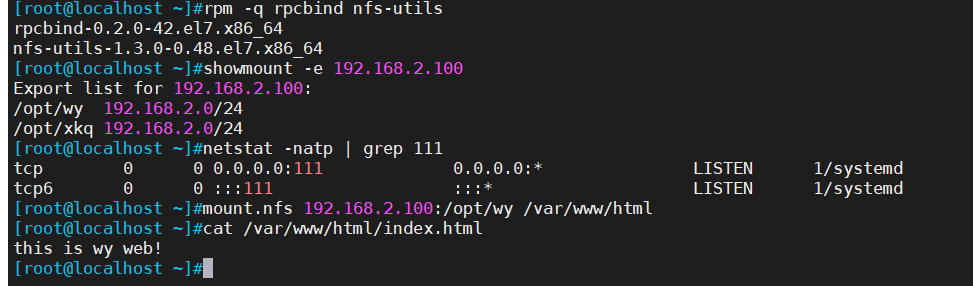

3.2 配置节点服务器2(192.168.2.200)
4、配置负载调度器(内网关 ens33:192.168.2.66,外网关 ens37:12.0.0.1)

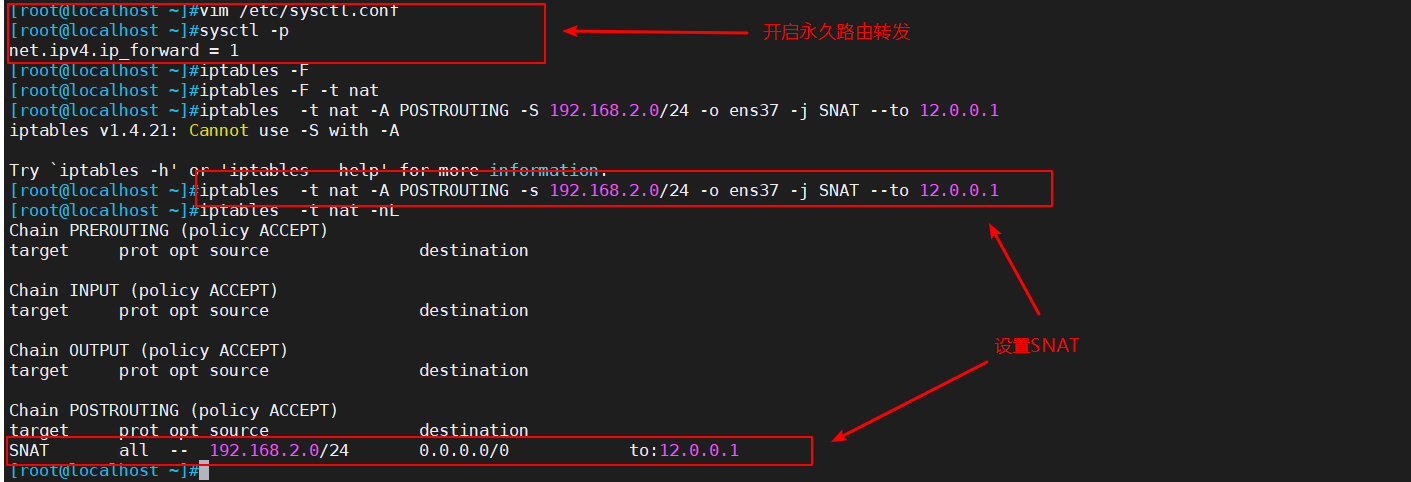

4.1 配置SNAT转发规则
4.2 加载LVS内核模块

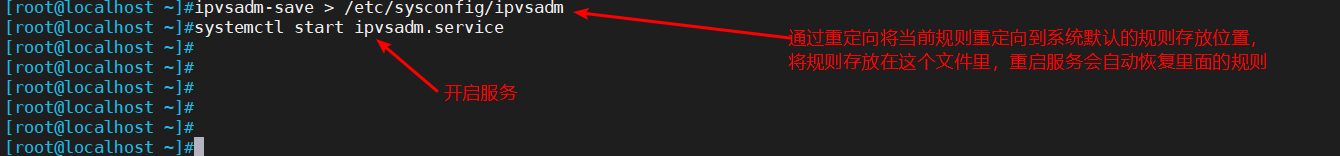

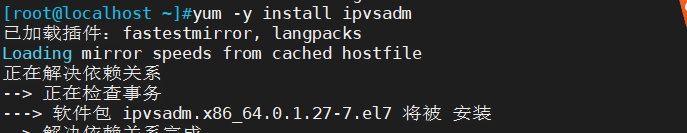

4.3 安装ipvsadm 管理工具并启动服务

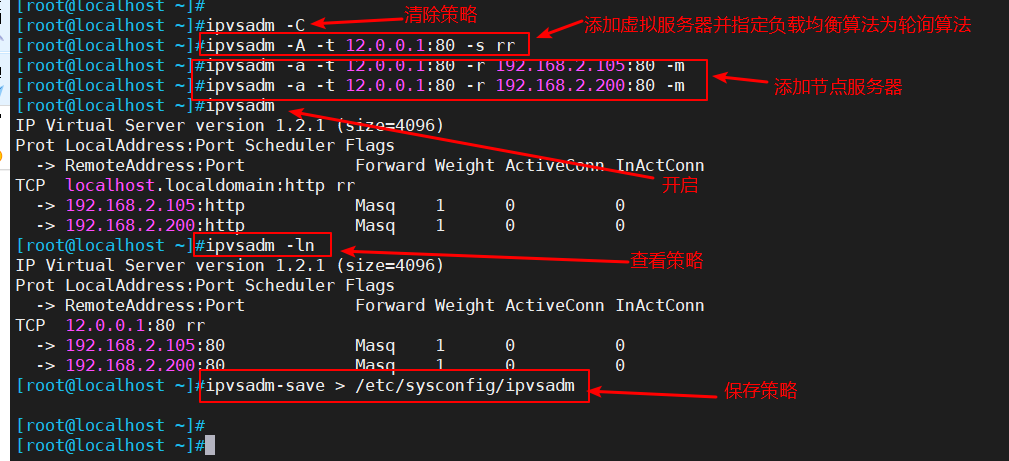

4.4 配置负载分配策略(NAT模式只要在服务器上配置,节点服务器不需要特殊配置)
5、浏览器中进行测试(不断刷新浏览器测试负载均衡效果,刷新间隔需长点)

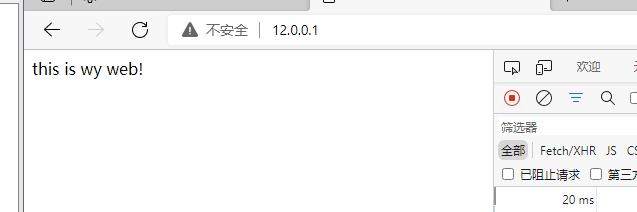

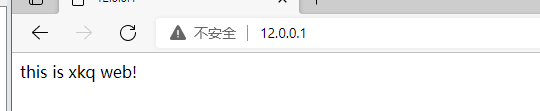

在一台IP为12.0.0.55的客户机使用浏览器访问 http://12.0.0.1/
后面wy web 一直没刷新出来,检查之后才发现是节点服务器2的httpd服务没开
