安装 Xilinx Zynq-Based Radio支持包

一、硬件和软件要求

MathWorks 产品

要使用基于 Xilinx Zynq 的无线电的 Communications Toolbox 支持包的 I/O 模式功能，需要以下 MathWorks® 产品：

MATLAB®
Communications Toolbox
Signal Processing Toolbox™
DSP System Toolbox™
要使用软硬件协同设计工作流程，还需要以下 MathWorks 产品：
Simulink®
以器件上的 FPGA 结构为目标：Xilinx Zynq 平台的 HDL CoderTM 支持包（需要 HDL Coder）
以器件上的 ARM® 处理器为目标：Xilinx Zynq 平台的 Embedded Coder® 支持包（需要 Embedded Coder）、Simulink CoderTM 和 ARM Cortex®-A 支持包）

需要的第三方套件

I/O 模式功能所需的第三方工具会在支持包安装过程中自动下载并安装。
要使用硬件-软件协同设计和 FPGA 定位工作流程，必须手动安装第三方工具：Xilinx Vivado® 开发工具，版本 2019.1

硬件产品

Avnet ZedBoard

产品名称	Avnet® 型号	射频板	Matlab支持	Simulink支持	I/O外围支持	软硬件协同设计
ZedBoardb	AES- Z7EV-7Z020G	Analog Devices FMCOMMS2，Analog Devices FMCOMMS3，Analog Devices FMCOMMS4	comm.SDRDevAD936x radio object，comm.SDRRxAD936x receiver System object，comm.SDRTxAD936x transmitter System object	AD936x Receiver block，AD936x Transmitter block	是	是

二、安装基于Xilinx Zynq无线电的支持包

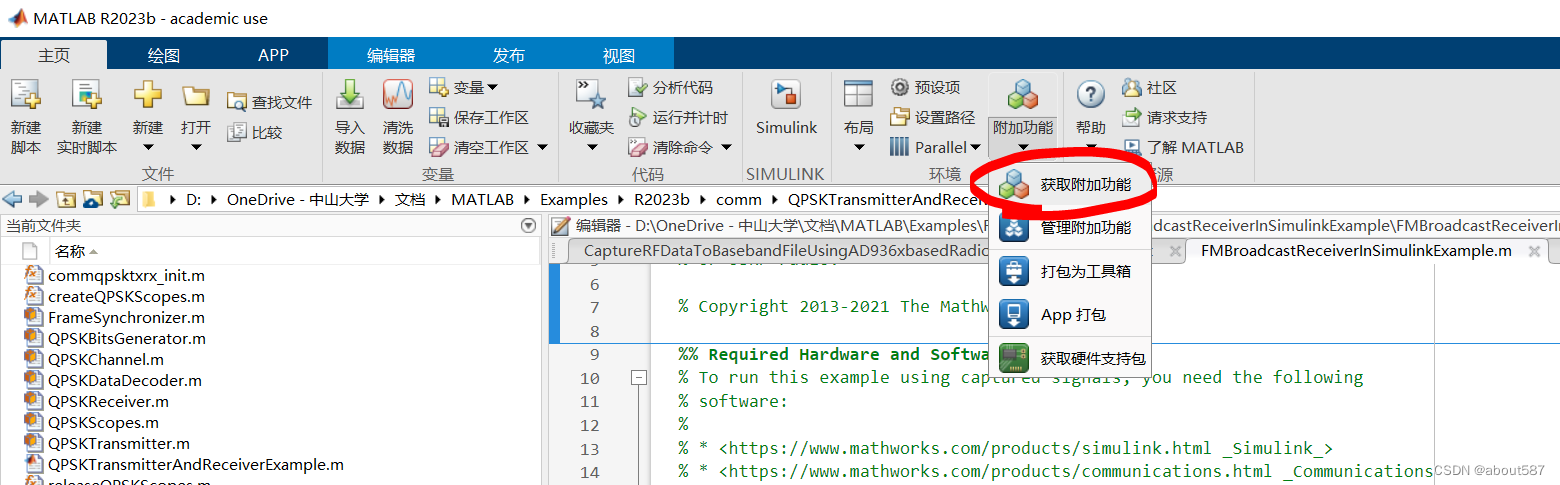

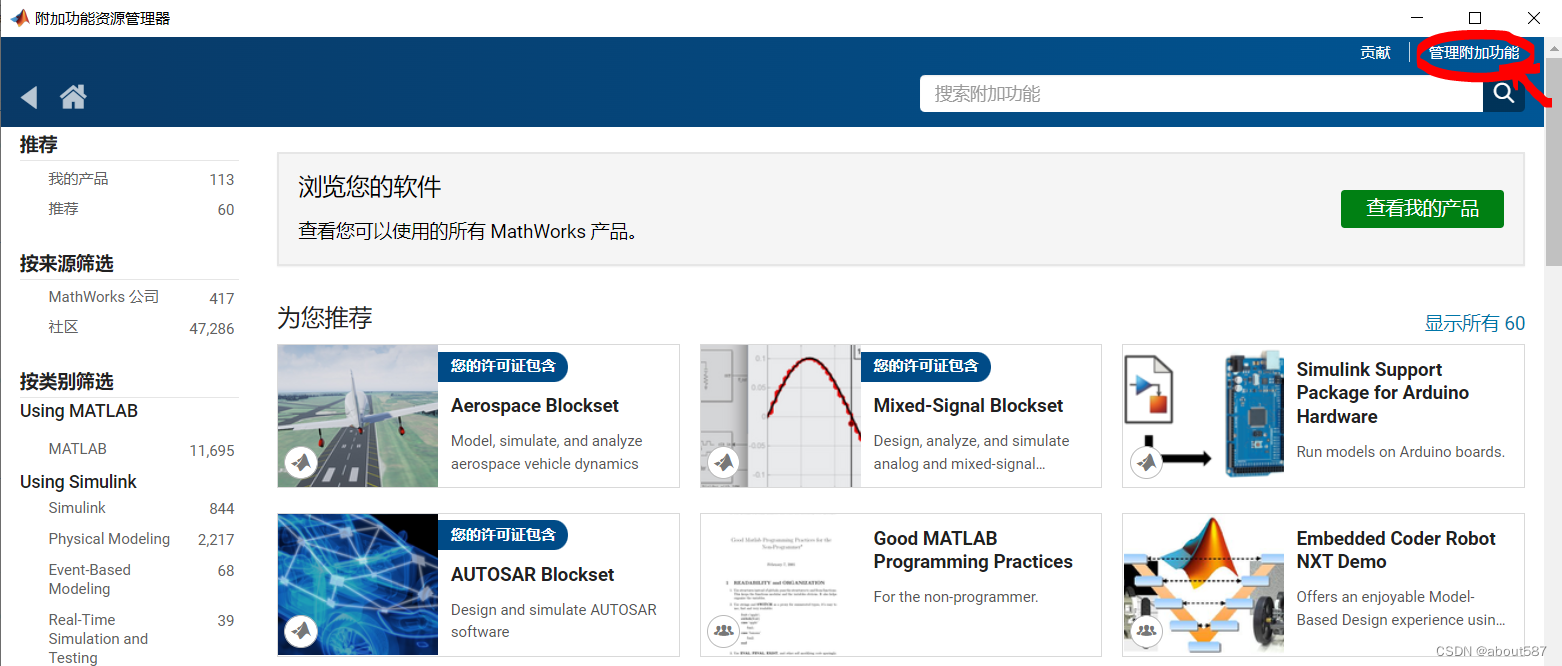

matlab主页-附加功能-获取附加功能

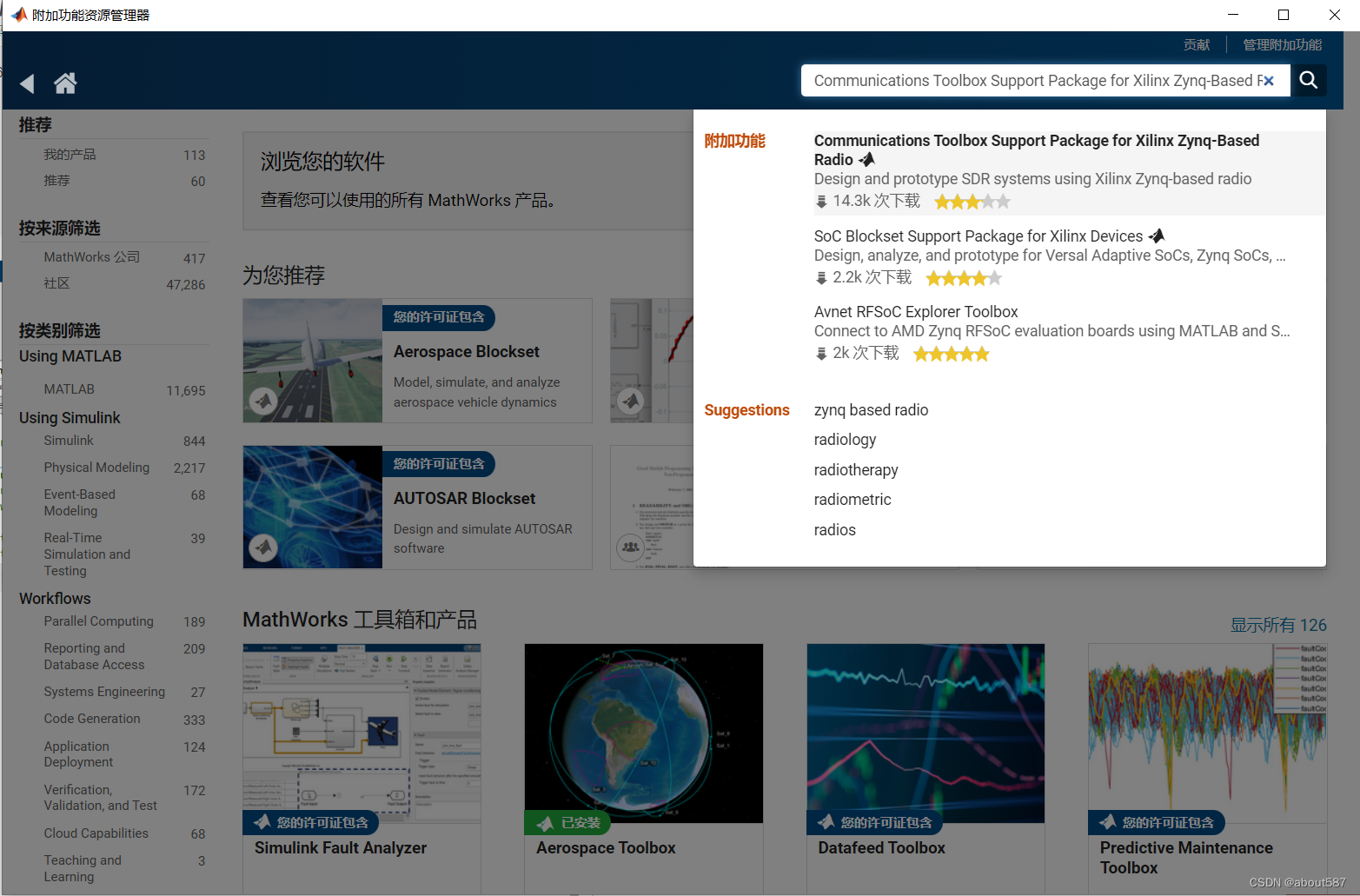

搜索Communications Toolbox Support Package for Xilinx Zynq-Based Radio，点击进入安装
由于网络问题，一次安装可能不成功，需进行多次尝试
安装完毕后，进入硬件配置环节

三、硬件配置

要实现基于 Xilinx Zynq 的无线电的通信工具箱支持包中的功能，必须配置主机和无线电硬件以实现正确的通信。对于 Windows 操作系统，安装完成后直接使用引导式硬件设置过程即可。或者按照以下步骤开始硬件设置：

在 MATLAB 主页选项卡的环境部分中，单击附加组件 > 管理附加组件
在附加组件管理器窗口中，找到 Xilinx Zynq-Based Radio 的 Communications Toolbox 支持包，然后单击设置按钮

需准备的硬件有：Zedboard开发板套件、SD卡（带卡套）、电源线、网线

设置步骤

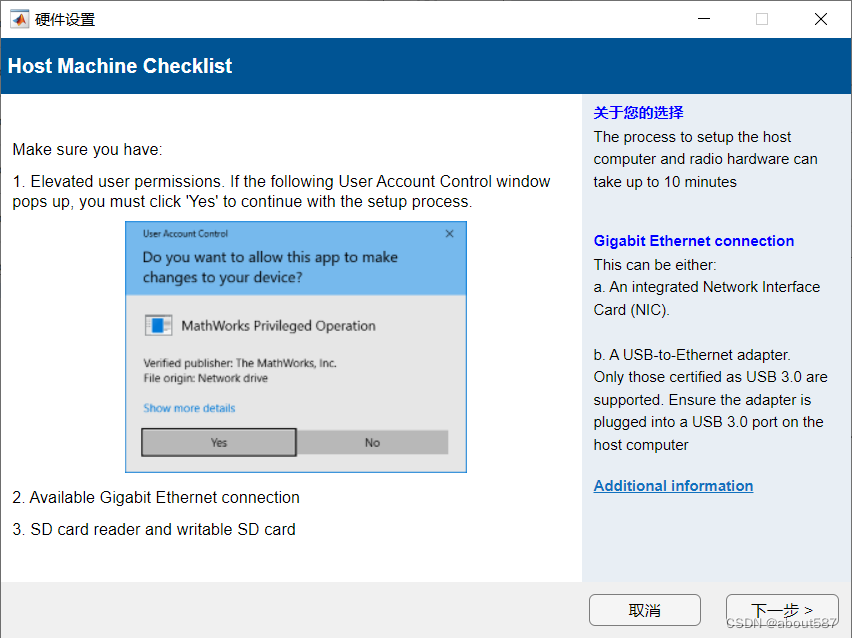

主机检查

点击下一步

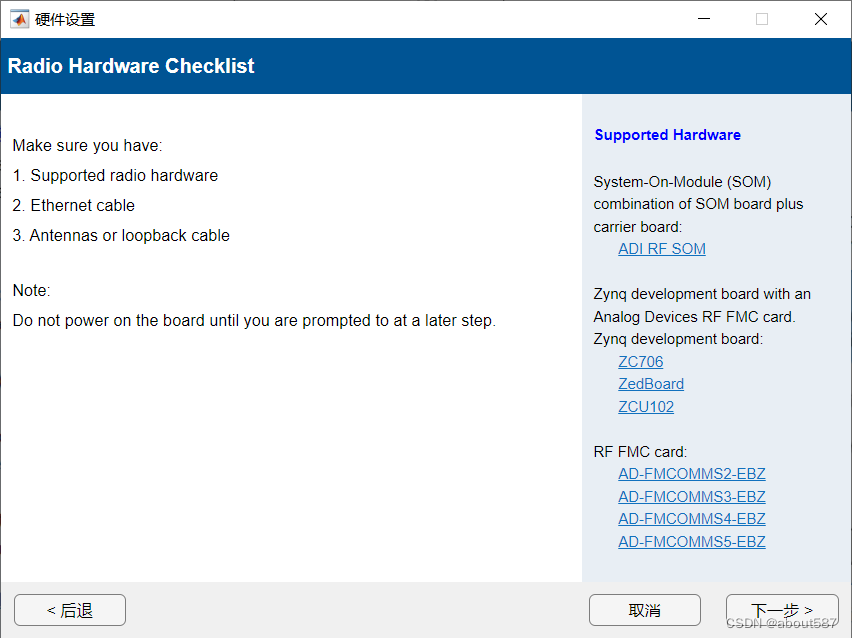

保证所需硬件齐全，注意开发板不要上电

点击下一步

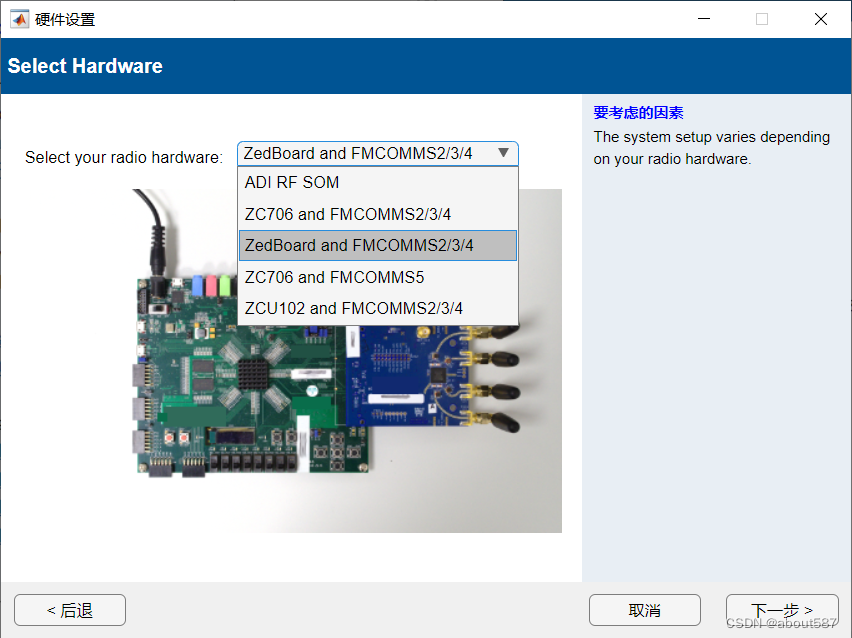

选择开发板型号，这里选择ZedBoard and FMCOMMS2/3/4

点击下一步

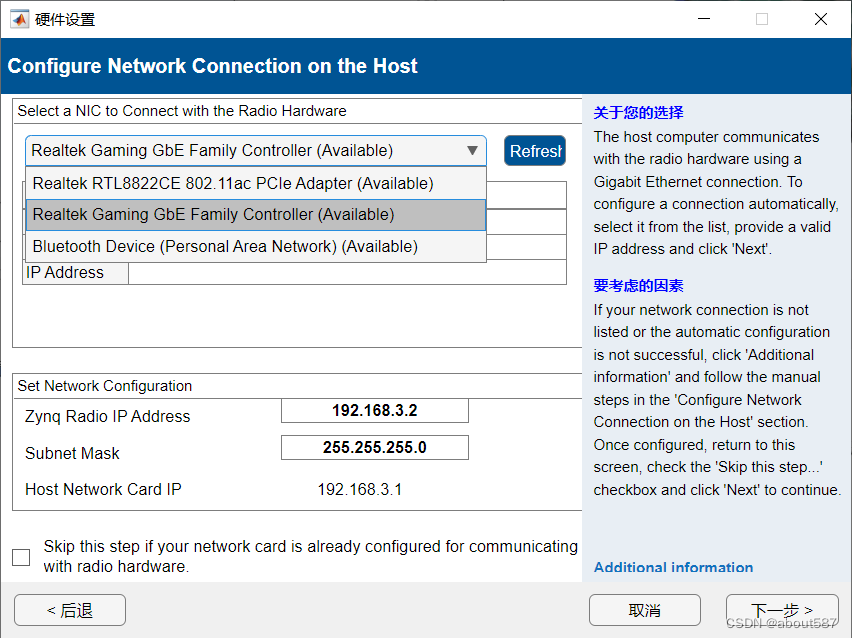

配置网络连接。首先将网线一端连接主机，另一端连接ZedBoard开发板，然后回到硬件配置窗口，点击刷新

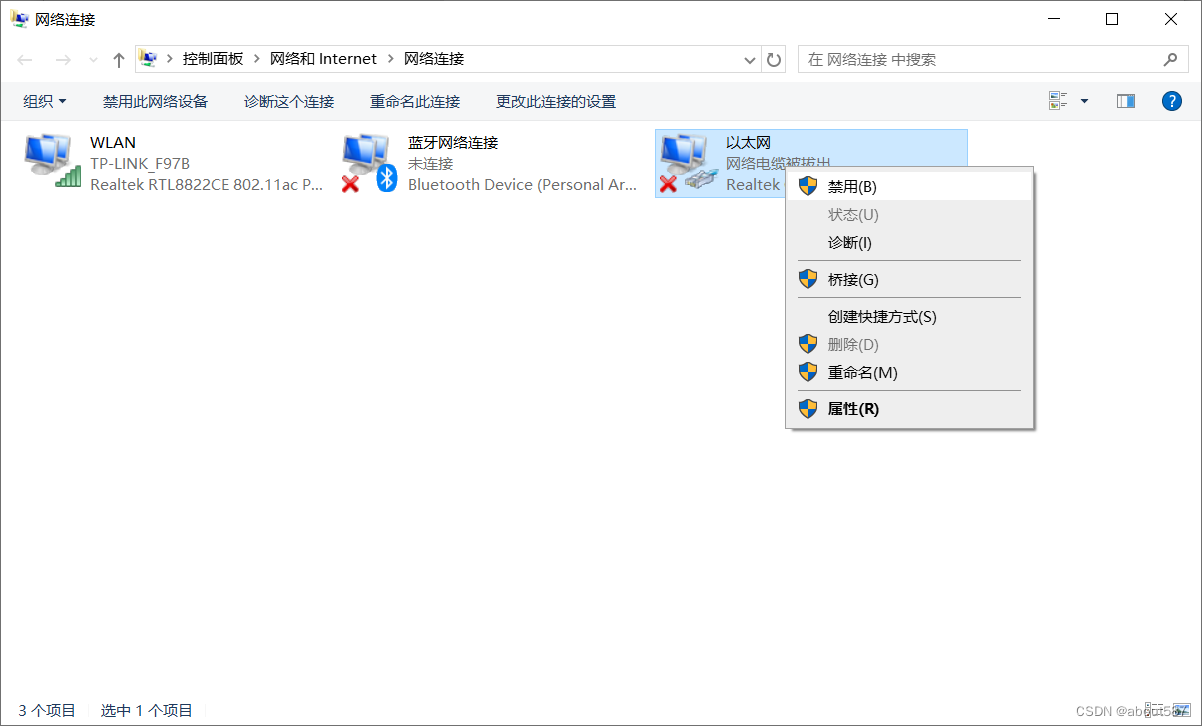

这时候会出现Realtek Gaming GbE Family Controller (Avaliable)的选项，如果没有，检查有线网是否被禁用。若被禁用，点击设置-网络和Internet-更改适配器选项，右键选择启用。启用后在硬件向导窗口刷新

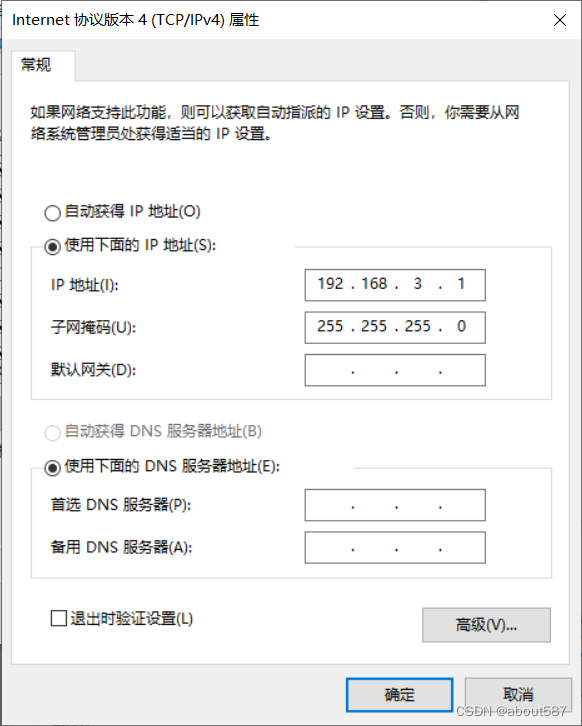

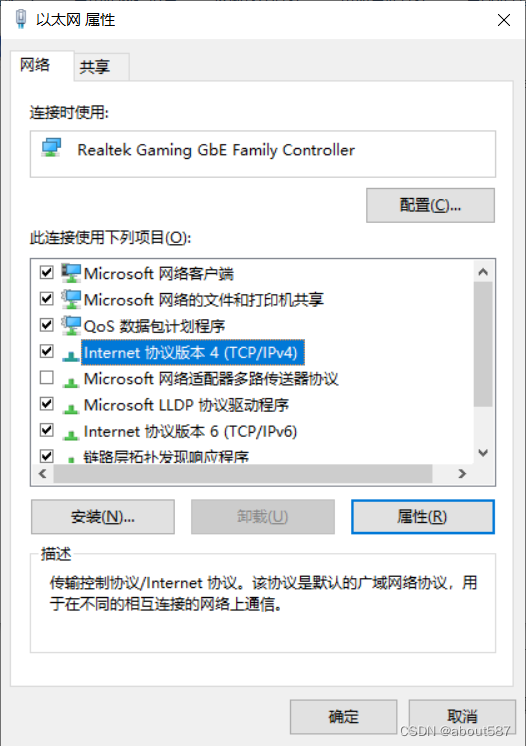

按照硬件向导窗口给定的主机IP和子网掩码，修改以太网的IP地址。修改方法：右键点击以太网，选择属性。点击选中“Internet协议版本4(TCP/IPv4)”，点击属性。在弹出的窗口里面，手动设置IP地址后，点击确定

回到硬件向导窗口，点击下一步。若没有弹出错误提示窗口，说明网络配置正确
将固件写入SD卡。首先将SD卡置入卡套，插入主机的SD卡接口，点击硬件向导窗口刷新，选择SD卡盘符，点击下一步写入固件。若之前已配置过SD卡，可跳过此步骤

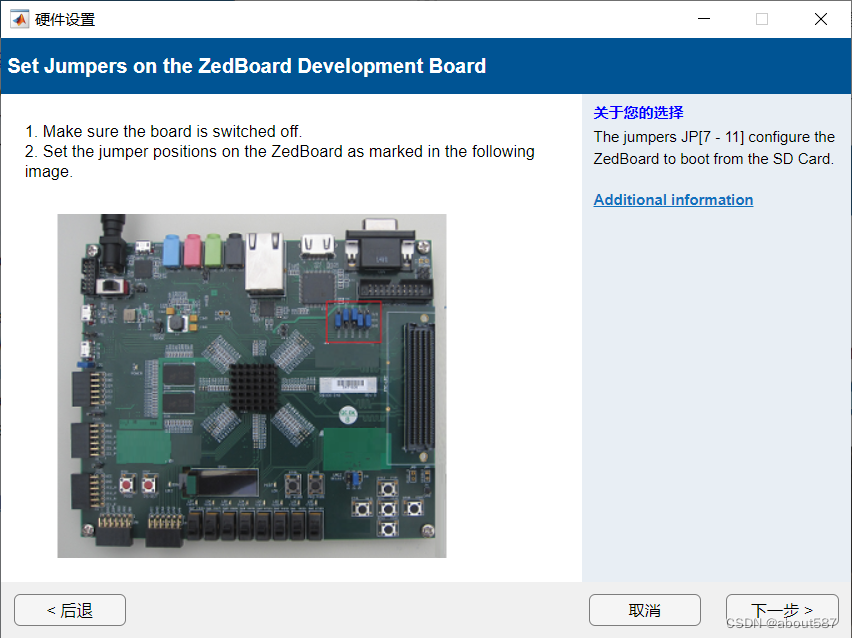

开发板上电准备。上电之前先设置好跳线帽，点击下一步
连接硬件。按照图示提示，执行六个步骤：SD卡从主机移除并插入开发板，检查网线是否接好，连接电源线，连接天线棒，打开开关

等到蓝色LED灯亮起并保持稳定，红色LED灯保持闪烁，可点击进入下一步

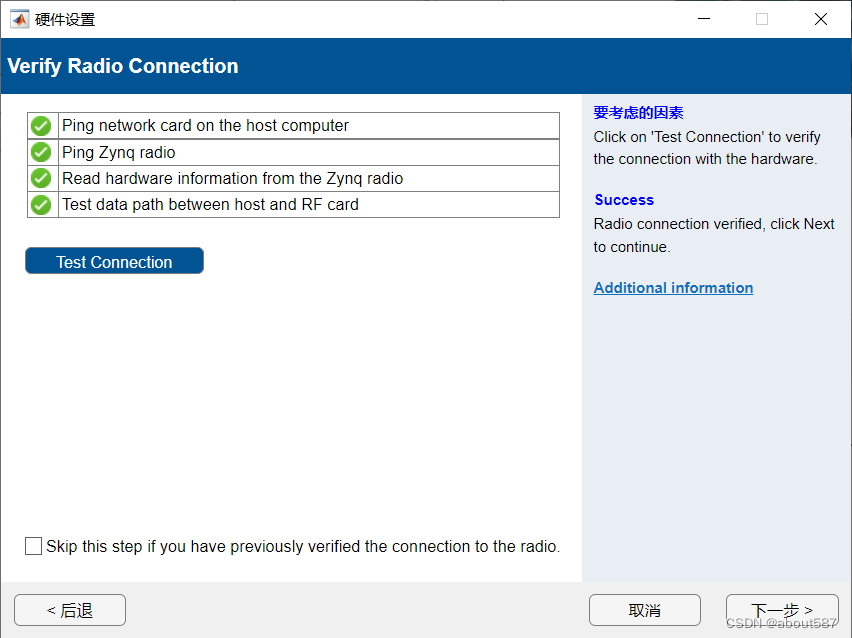

测试连接。点击Test Connection，四个选项全打勾即可
vivado配置
到此为止，仿真中的射频部分就可以使用硬件代替，进行空口测试了。基于FPGA开发的软硬件协同设计配置和开发后续再详细介绍。
