Fritzing - 创建自己的零件（2）

作者 Commanderfranz in CircuitsSoftware

原文地址：Fritzing - Creating Your Own Parts : 17 Steps - Instructables

本文所需资源下载地址：Fritzing创建自己的零件（2）

简介： Fritzing - 创建自己的零件

本教程将引导您完成以 Digilent 零件为例创建自己的Fritzing零件的步骤。

在为 Digilent 创建Fritzing零件的过程中，我一直与Fritzing零件专家保持密切联系。他给我的大部分反馈都是我在他们的网站上或我能找到的任何其他部分教程上找不到的信息。正因为如此，我觉得我需要制作自己的教程，结合其他教程中所有缺失的信息。

在开始制作自己的零件之前，请确保您查看该零件是在google零件存储库中还是在Digilent Parts github存储库中。

我希望这有助于让其他人获得比我更流畅的零件创建体验。

有关使用Fritzing的更多常规信息，请参阅本教程。有关Fritzing的一些有用提示，请查看此博客文章。

我在此介绍中附加了一个zip文件，其中包含用于引脚和常用部件的插图模板。

附件

Fritzing插画家模板.zip

下载

第 1 步：所需下载

Fritzing

您需要的第一个软件是Fritzing，它是免费的。

图像编辑器

为了制作零件，您需要为所有三个视图制作图像：面包板，原理图和PCB。这些图像需要导出为 SVG 格式。

我个人使用Adobe Illustrator（Digilent与Adobe没有隶属关系）。但是，Illustrator并不便宜。如果您想免费试用，可以随时下载30天免费试用版。
另一种选择是使用Inkscape，这是免费的。

根据我的经验，两者之间存在一些兼容性问题，但除此之外，人们根据个人喜好发现一个比另一个更好。我建议您购买Inkscape和Illustrator的30天免费试用版，并在您决定购买Illustrator之前对其进行测试。

字体

您需要下载的最后一件事是Fritzing标准字体。Fritzing使用OCR A和Droid Sans，两者都可以在这里或本地找到。

模板

您可能还想下载这三个视图的 Fritzing 模板或本地下载模板，尽管我将包括我在本教程中创建的示例部分的所有三个视图的文件。

添加提示提问评论下载

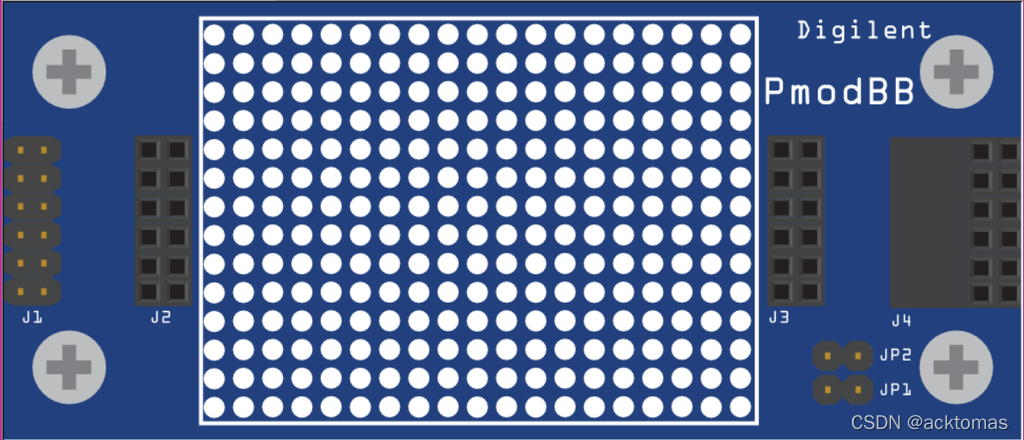

步骤 2：面包板视图 SVG

在这里插入图片描述

我通常从面包板视图的SVG图像开始制作零件。

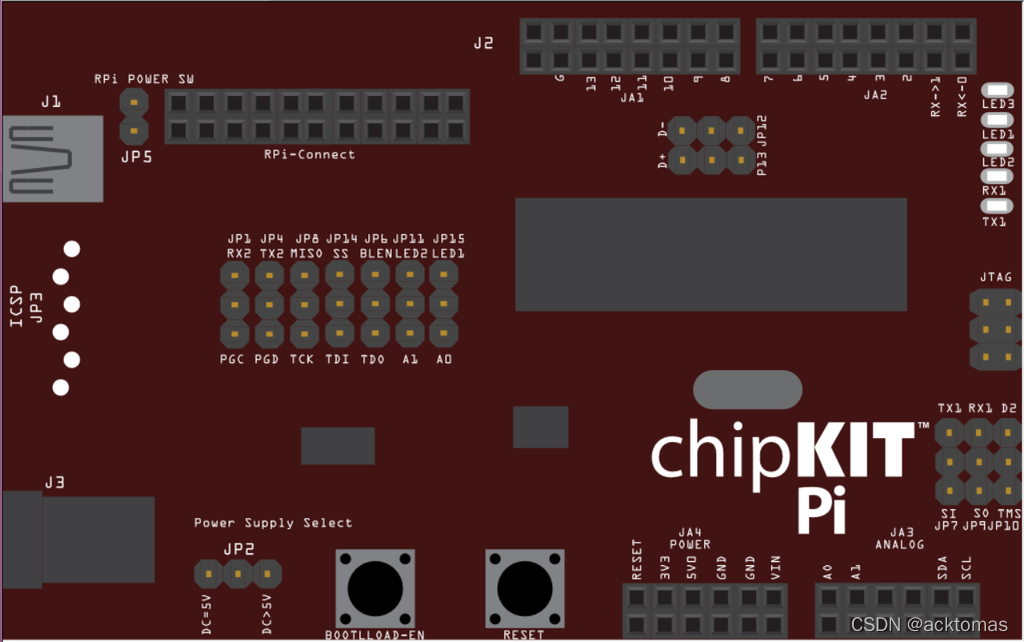

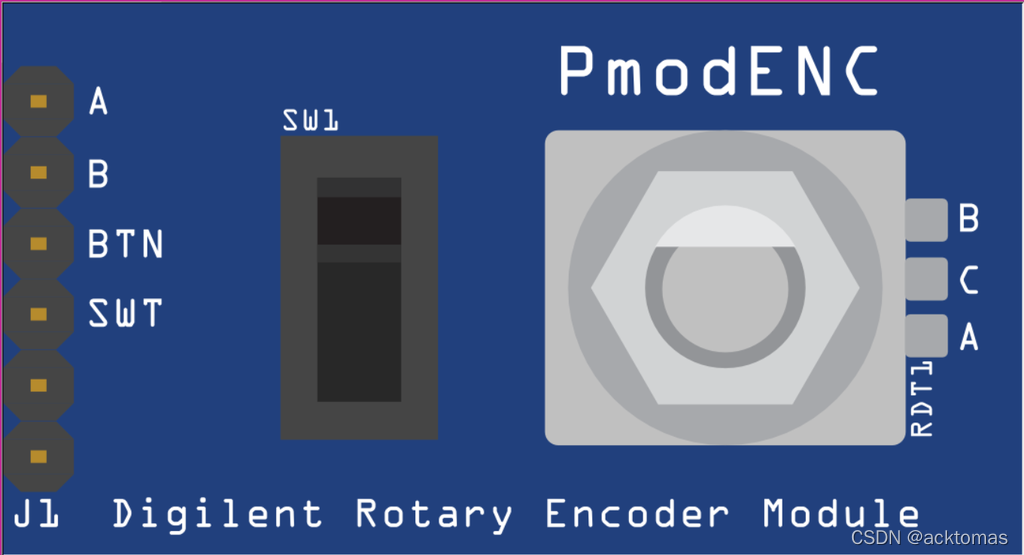

在本教程中，我将使用 PmodENC、PmodBB 和 chipKIT Pi 作为示例。我已将 SVG 图像和 png 图像包含在此步骤中。png文件用于预览，如果您想下载SVG文件，可以在AI或Inkscape中打开它们以查看图像中的各个部分。

首先，您需要打开 Illustrator 或 Inkscape 并创建一个新文件。为文件命名，以便准确了解该图像是什么。例如;PmodBB-面包板。

接下来要做的是显示标尺，然后选择要使用的单位。

接下来，选择矩形工具并绘制电路板的基本形状。如果电路板不完全是矩形，则最容易从基本矩形中切出而不是添加形状。您可以创建要剪切的形状，然后使用路径工具中的"删除"工具。在示例中，所有看似白色的圆圈实际上都是孔。

接下来添加要添加的任何其他组件。

注意：如果您计划制作多个零件，我建议您创建一个经常使用的零件文件。这样，您只需要测量它并创建一次，它就有助于保持一致性。例如，在我常用的零件文件中，我有开关（如 PmodENC 所示）、螺钉（如 PmodBB 所示）、按钮（如 chipKIT Pi 所示）、端口（如 chipKIT Pi 所示）、母引脚和公头引脚（如所有示例所示）以及用于常用大小孔的圆圈。

在这个文件中，我还有一个文本框。如果您经常使用一种尺寸和字体，则必须这样做，它可以节省在此模板文本框中复制和粘贴并更改文本的时间，而不是每次都从头开始。

您可能还想向零件添加徽标。如果您的徽标在上传到Fritzing时未显示，则需要其他文件格式。我使用 eps 文件作为 Digilent 板上的徽标。

附件

下载

步骤 3：原理图视图 SVG

在这里插入图片描述

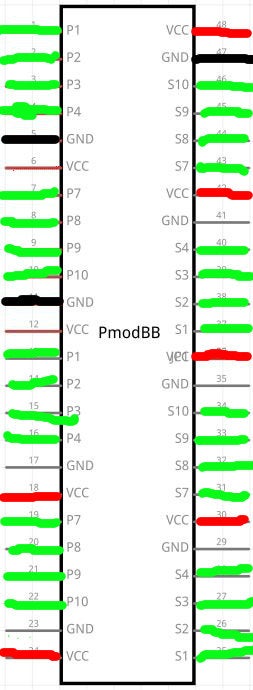

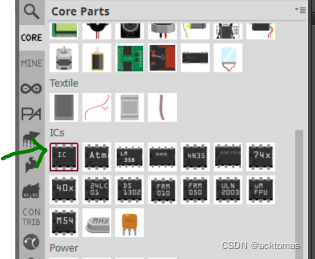

为原理图视图创建 SVG 时，首先创建与电路板具有相同尺寸的基本矩形。它应该用白色填充并具有黑色轮廓。
然后将名称放在中心。

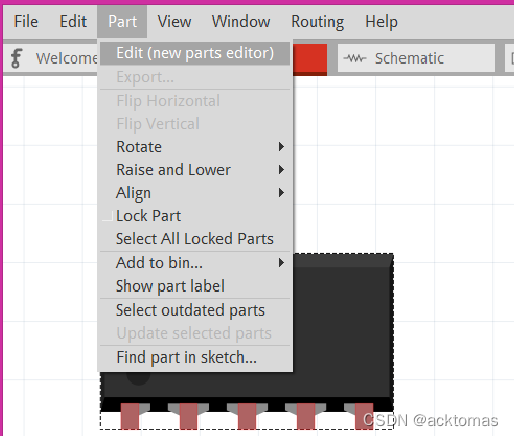

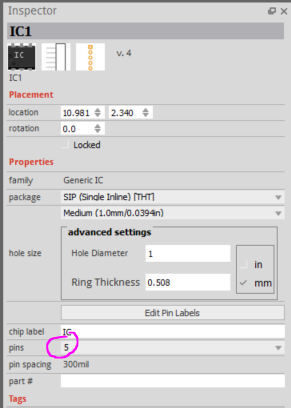

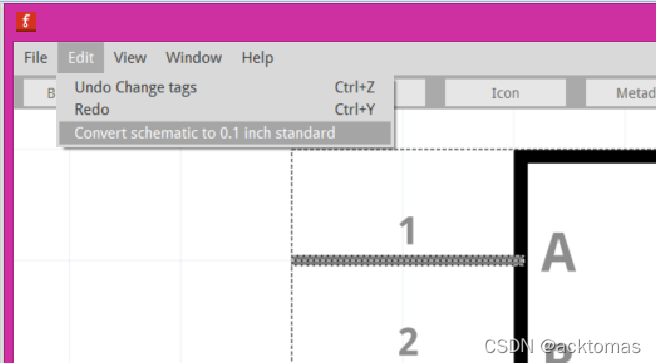

原理图中的引脚具有非常具体的标准。针脚必须相距 0.1 英寸，长 0.1 英寸。引脚也必须相应地着色：
红色：电压输入引脚。（3V、5V、VIN 等）
蓝色：输入引脚/模拟引脚，复位，参考引脚等
绿色：输出引脚/数字引脚
黑色：接地引脚

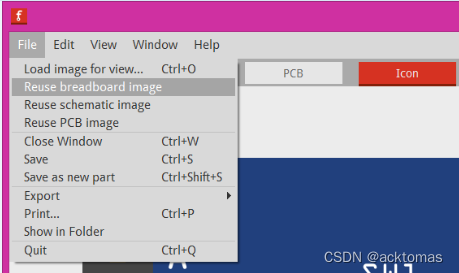

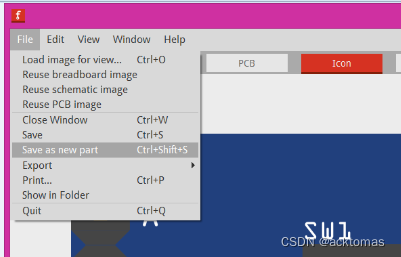

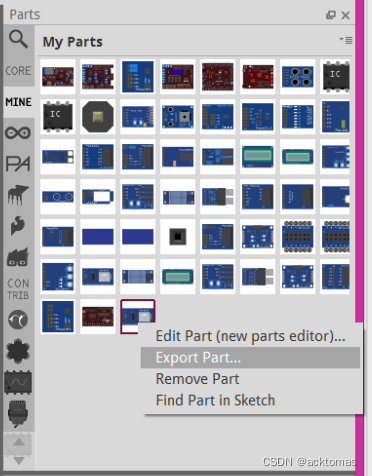

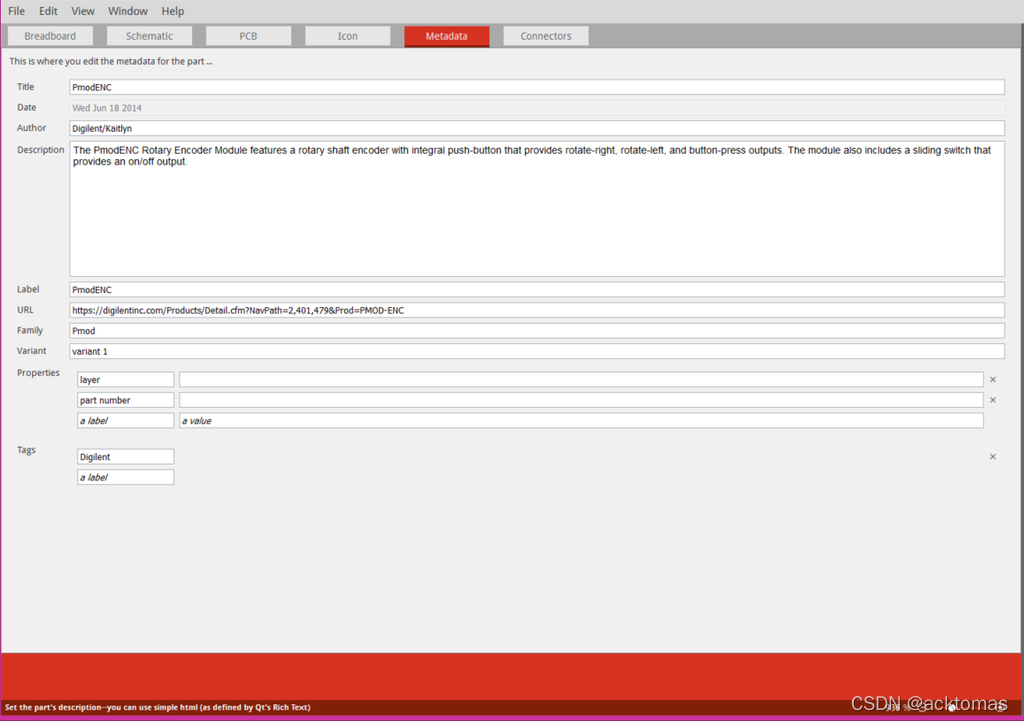

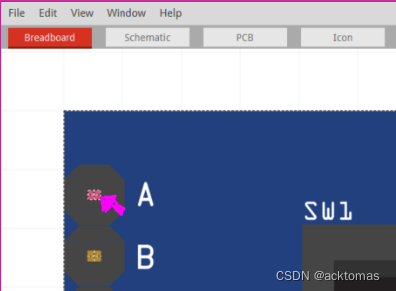

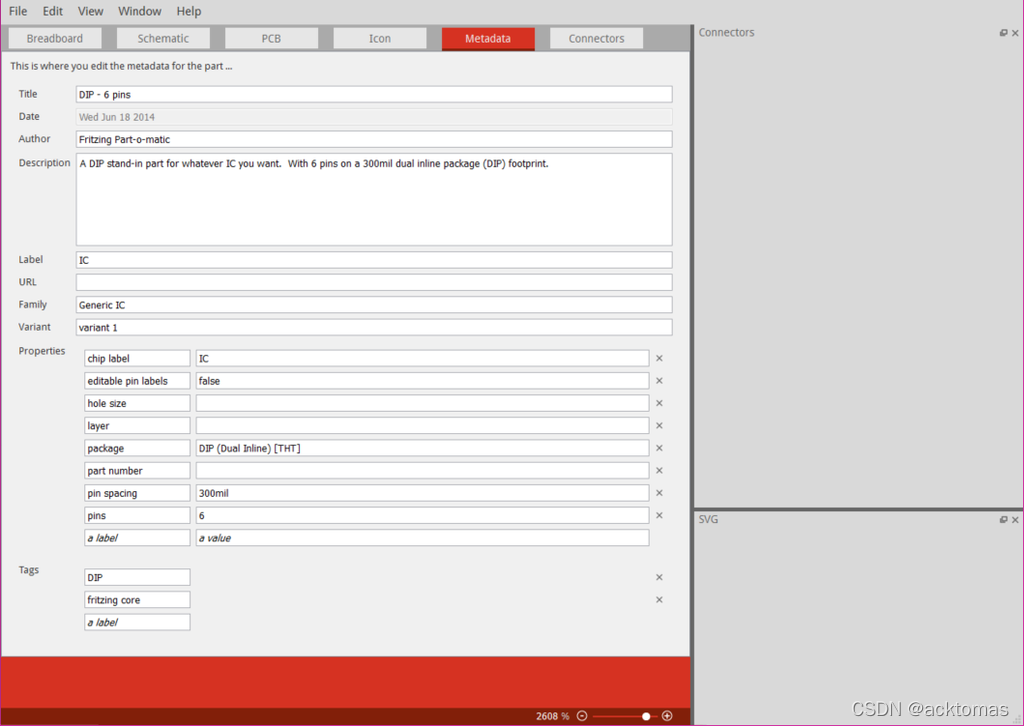

第 4 步：

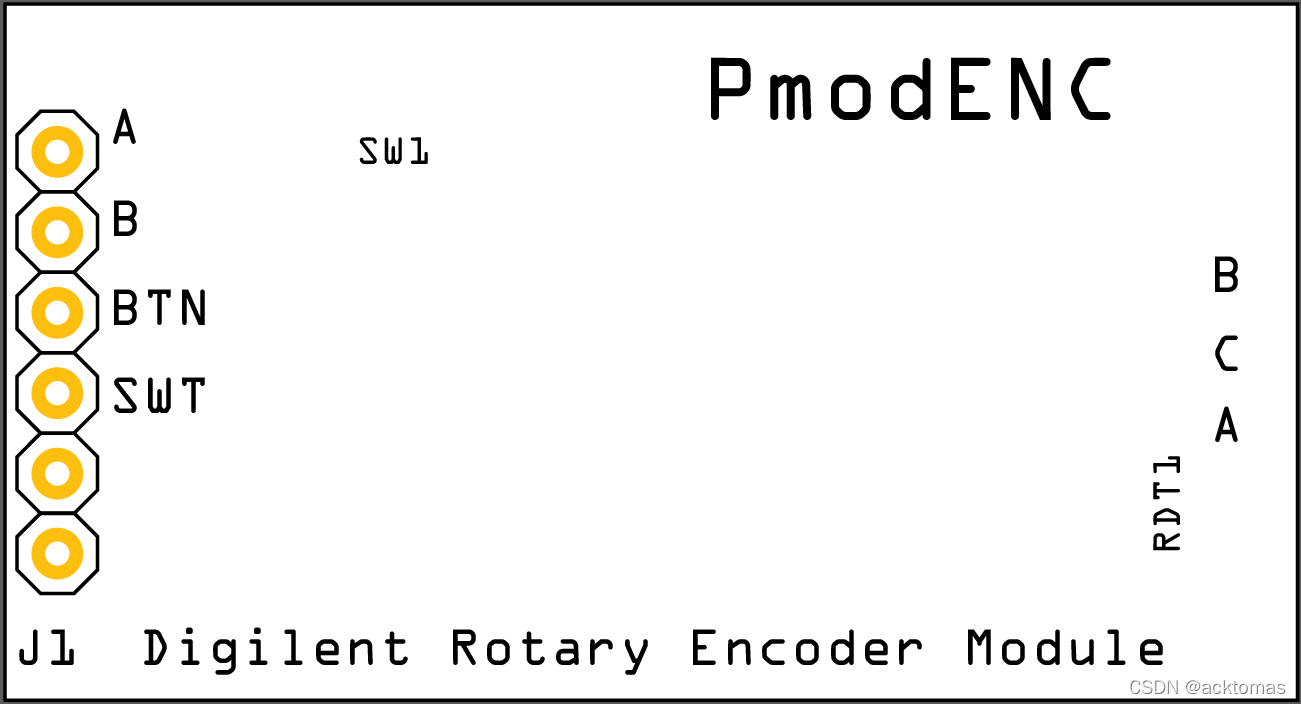

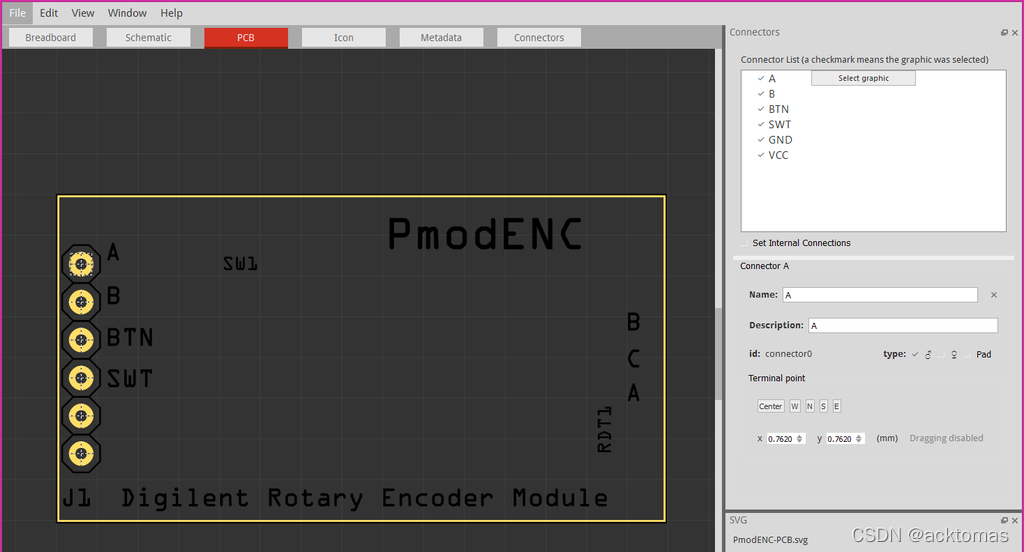

步骤 5：PCB 查看 SVG

在这里插入图片描述

PCB视图SVG由多层组成，因此Fritzing图像的PCB视图可以具有更多层。但是，Fritzing层与AI层并不直接相关 - 它们实际上是子层，如上图所示。处理图层的最简单方法是在两个图层（silkscreen and copper1）中创建图像，然后在完成后添加图层并在图层窗口中移动图像。

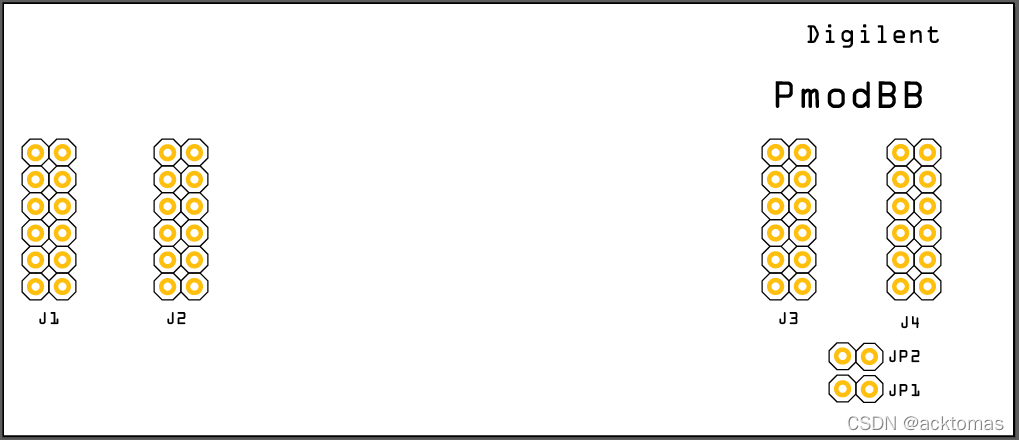

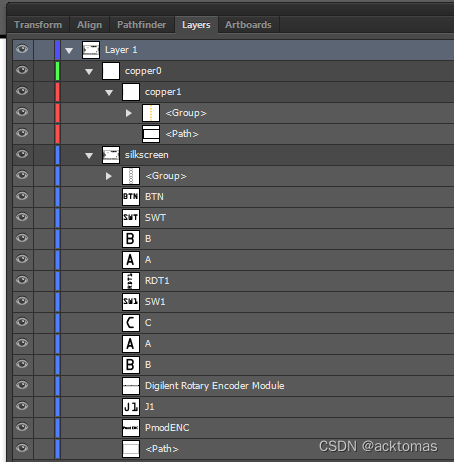

我给出的例子包括两个Fritzing层，copper层和silkscreen层。丝网印刷层是图像的所有黑色部分，包括板形状的轮廓。铜层具有代表引脚的金色圆圈，以及没有填充或轮廓的电路板的基部形状。在 AI 中，层次结构将包括：

第 1 层

-> copper0

-> copper1 （包含铜部分）

-> silkscreen(丝网印刷)

图层中图像的顺序非常重要。引脚位于 copper1 层中的轮廓上方，否则您将无法选择除轮廓之外的任何内容。换句话说，铜层中最接近顶部的图像将隐藏更靠近底部的图像。

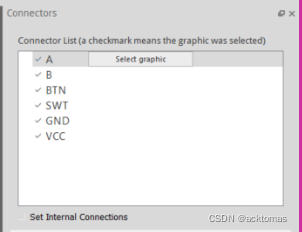

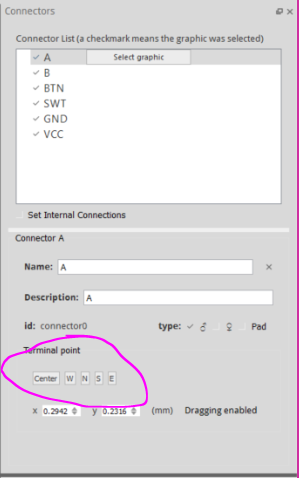

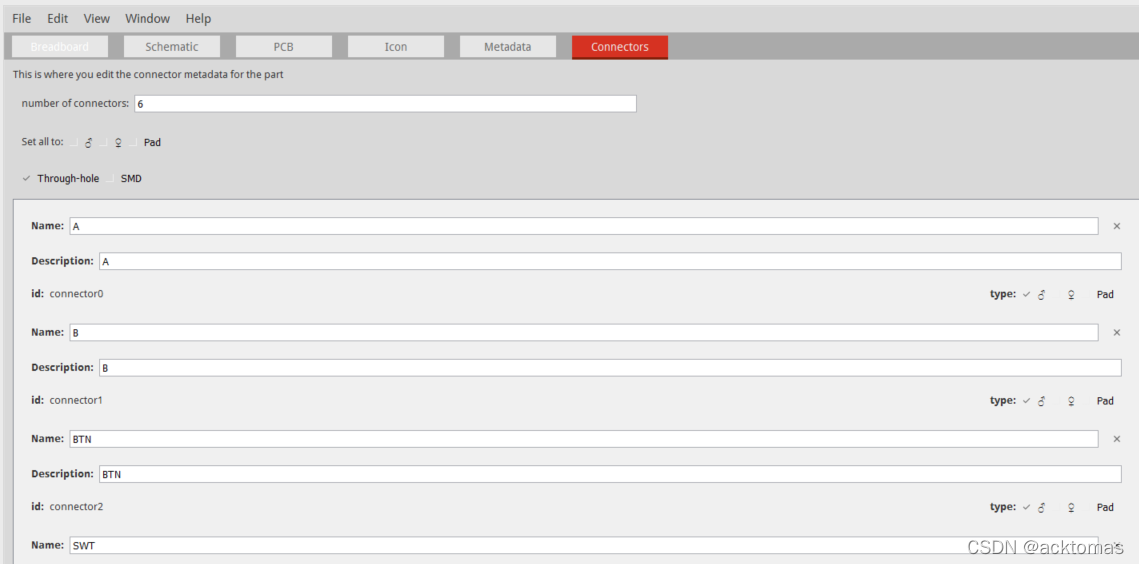

Fritzing建议你在AI中命名每个引脚，就像它们在Fritzing中命名一样。您可以在层菜单中执行此操作，这样Fritzing将为您分配PCB引脚。然而，我发现命名引脚需要更长的时间，而不仅仅是在我进入PCB视图后分配它们。如果您想仔细查看图层，我已经为Digilent PmodBB和PmodENC附加了我的svg文件。

就像在面包板视图中一样，我建议为PCB创建一个常用的零件文件。这将包括常见的引脚配置。

我发现创建PCB视图的最简单，最快捷的方法是从丝网印刷层开始。

将基本形状和所有文本从面包板视图复制并粘贴到该图层中。这样，文本都与面包板视图位于同一位置
接下来，将文本设置为黑色，基本形状的填充设置为无填充和轮廓设置为0.3pt黑心边框。
然后，复制引脚的黑色轮廓
然后创建铜1层。
然后将金色圆圈放入铜层中的引脚。确保引脚与面包板视图的引脚位置完全相同。Copper1层只需要引脚没有轮廓或其他任何东西。这层中的任何东西在Fritzing中都将是铜色的。
然后创建一个名为 copper0 的新层，并将铜层放入该层中。
然后创建基层，将丝网印刷和铜0拖入其中。
