【摘要】:火灾应急照明和疏散指示系统由控制器、集中电源和灯具(疏散指示灯、应急照明灯具)组成。该系统采用17寸工业平板电脑,Windonws7系统,具有集中控制、高灵活性、可靠性强等特点,具有联动报警、系统监控、故障报警、自检、备电、记录存储查询、导光流、权限控制等功能。适用于区域密封、防火要求高、平面布置曲折、防爆需求高、备电可靠性要求高的项目,配合防爆标志灯和高防护应急照明灯具。
【关键词】:集中电源;集中控制;消防应急照明和疏散指示系统;A-C-A100;生物制药工厂
0.前言
随着经济和科学技术的飞速发展,人们开始追求建筑设施的人性化和现代化。大量高层建筑、特大型建筑和地下建筑的出现,导致了更长、更复杂的建筑渠道。随着人们安全意识的提高,本着以人为本、以生命安全为重的理念,传统的疏散指示不能及时维护和管理人员密集、疏散距离长、疏散通道多、转弯多、环境复杂的建筑物,造成火灾时人员伤亡。为避免群体伤害,实施快速合理的应急疏散系统、集中控制应急照明和疏散指示系统,可准确实时监控和控制应急灯,每天24小时管理维护,确保系统正常运行,火灾准确,迅速引导人员到达安全区域,减少人员伤亡。
1. 项目介绍
本项目为办公楼、研发楼、生产车间等生物制药工厂项目。该工厂将容纳500多名R&D人员,并将增加反应釜体积超过1000立方米,未来生产能力将增加四倍。为了扩大产能,工厂还将从临床资金、临床阶段到全球商业产品,推动全球客户原材料和中间体的进程。当消防或紧急情况发生时,可以通过火灾监测系统的烟雾探头检测到特定的火灾位置,并通过通信方式传输到系统的消防主机,以控制疏散标志的箭头,确保人员朝正确的方向逃生和疏散。
2. 现场项目应用产品简介
2.1 消防应急照明和疏散指示系统
消防应急照明与疏散指示系统由控制器(主机)、集中电源和灯具(疏散指示灯具、应急照明灯具)等几部分组成。因本项目产品过多,此处只介绍主要产品。
控制器是消防应急照明和疏散指示系统的系统主机。控制器通过总线网络实时监控各个终端,可以实时上报每个设备及灯具故障。在险情发生时,自动将信息指令发布到每个终端,终端收到指令之后开始工作,如频闪、开、灭灯等工作,实时指示安全的疏散路线。
集中电源是安装在建筑物内的备用集中式应急电源装置。当建筑物发生火灾、事故或其他紧急情况时,应急电源可以为消防标志灯、照明灯提供应急供电,保证消防应急照明和疏散指示正常工作。
消防应急照明灯为人员疏散逃生提供照明。其安装方式有壁挂式、吸顶式、嵌顶式。
疏散应急标志灯具为人员疏散逃生指引方向。其安装方式有壁挂式、吊挂式、地埋式。
2.2 A-C-A100控制器
2.2.1 产品图片及技术参数

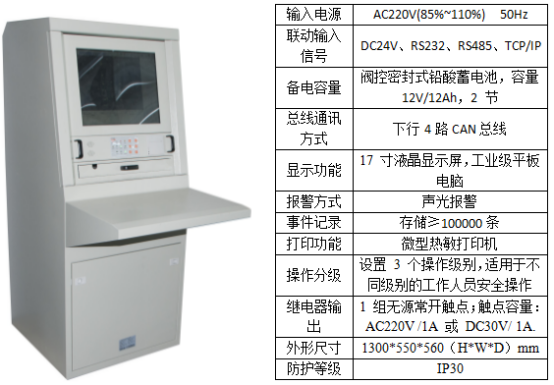

图1 A-C-A100产品图片及技术参数
2.3 集中电源
2.3.1 A-D-0.5KVA-A200FP产品图片及技术参数

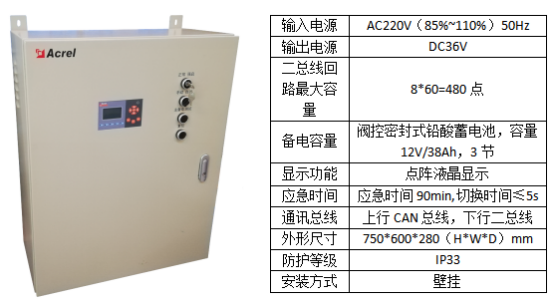

图2 A-D-0.5KVA-A200FP产品图片及技术参数

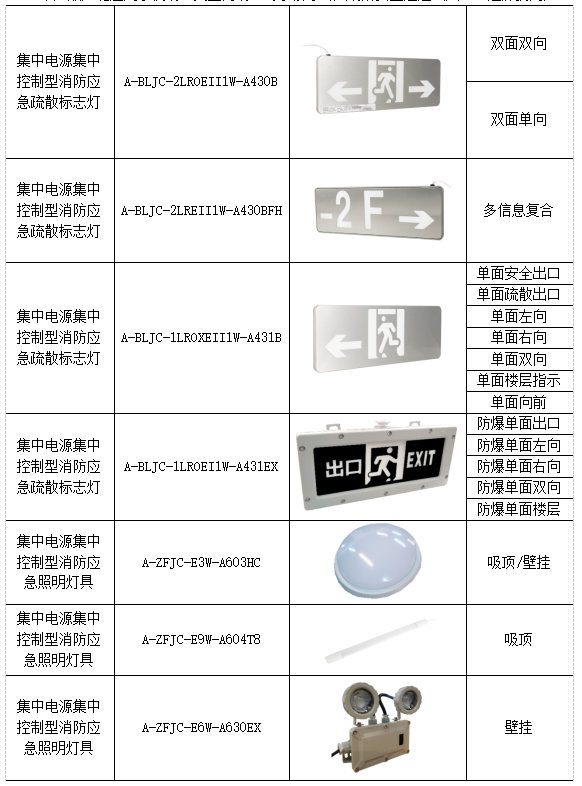

2.4 灯具
当发生火灾时,消防应急标志灯具为人员提供应急疏散的指示方向,左向、右向和双向的标志灯具一般用于指示疏散的走向,无方向的标志灯具一般用于指示安全出口、楼层和避难间,其安装方式为壁挂式、地埋式。消防应急照明灯具为人员疏散逃生提供照明,其安装方式为壁挂式、嵌顶式、吸顶式。
本产品广泛应用于机场、大型商场、写字楼等公共场所安全通道出入口、走廊拐角处。
3.1 系统组网图3 现场应用

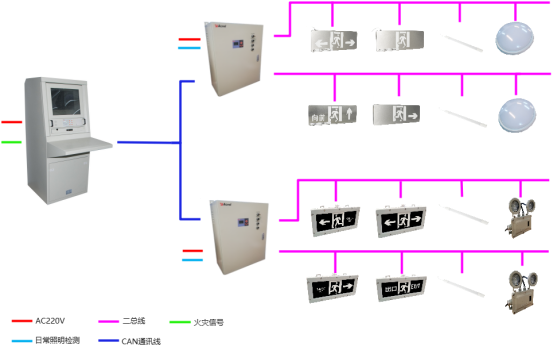

图3 系统组网图
3.2 现场部分系统图
本项目采用的方案是,灯具到集中电源通常二总线用法,集中电源到琴台控制器中间使用CAN总线接法。

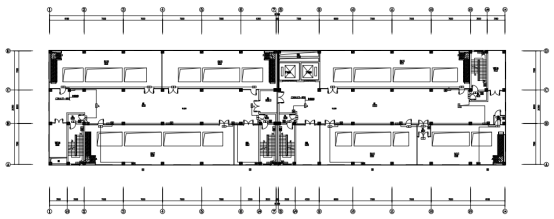

图4 生产一层消防疏散照明平面图

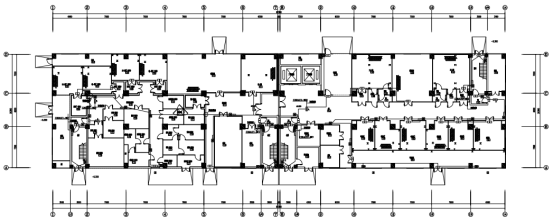

图5 生产四层消防疏散照明平面图

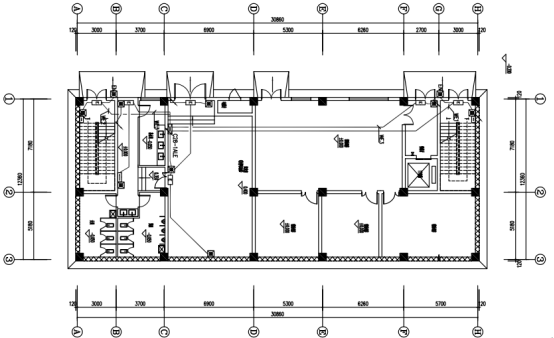

图6 研发一层消防疏散照明平面图
3.3 系统软件运行界面
系统运行主界面
包含工具栏、平面展示、图层列表、状态栏,可以直观的查看监控设备的运行状态,并根据状态栏的现实内容直接切换至故障具体位置
灯具配置界面
可以查看所有灯具状态与数量
事件记录界面
可查看历史操作、故障信息,可按日期进行查询
3.4 设备现场应用照片
4. 结束语
随着我国经济的快速发展,科技的进步,建筑智能化及建筑消防的重视程度也随之提高,本文分析了本司生产的消防应急照明和疏散指示系统在生物制药工厂的应运,充分展现了在该类项目的组网中简单、灵活、稳定、低成本的优势。通过消防应急疏散系统能够解决传统消防应急疏散指示系统无集中控制、指示方向固定、疏散线路不能改变、指示效果不理想、安全性能低等问题。
安科瑞电气着力打造各类火灾安防系统的产品,在满足国家行业标准要求的前提下,为各类建筑提供智能、合理、节能、廉价的消防方案与消防产品,为防火减灾、保障人民生命财产安全方面尽一份力!
参考文献
[1].安科瑞电气股份有限公司产品选型手册.2018.01
[2].GB50116-2014 建筑设计防火规范[S].
[3].GB17945-2010《消防应急照明和疏散指示系统》[S].
[4].GB51309-2018《消防应急照明和疏散指示系统技术标准》[S].
