安科瑞 华楠

交流汇流箱作用：交流汇流箱是适用于光伏组串式发电系统中，此汇流箱的进出线采用断路器，采用二级防雷保护，系统额定电压最高为AC690V，防护等级为IP65，达到室外安装的要求，满足防水，防尘、防紫外线，防盐雾腐蚀等。

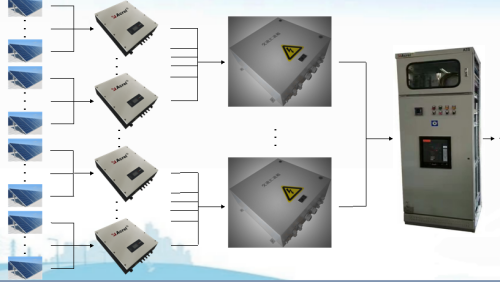

汇流多个逆变器的输出电流，同时保护逆变器免受到来自交流并网侧/负载的危害，作为逆变器输出断开点，提高系统的安全性，保护安装维护人员的安全性。

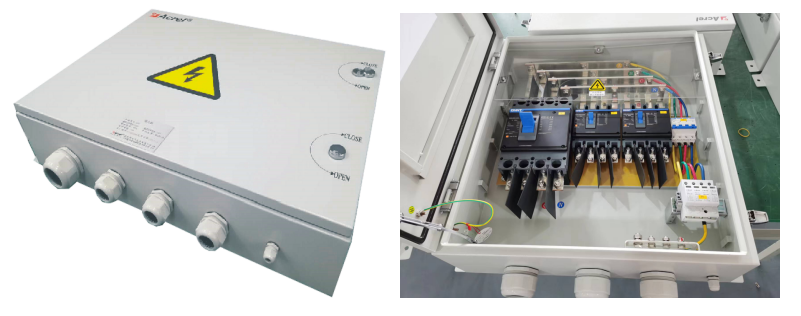

汇流箱图片：

功能特点

①电压涵盖范围广可配套AC400V～AC690V不同电压的逆变器使用；

②重量轻、体积小、安装方便，外观美观大气；

③防护等级为IP65，满足室内外安装要求；

④标配四级防雷模块，全模保护；

⑤具有RS485通讯接口，使用ModBus-RTU通讯协议；

⑥可根据客户需求配用国内外知名品牌厂家元件。

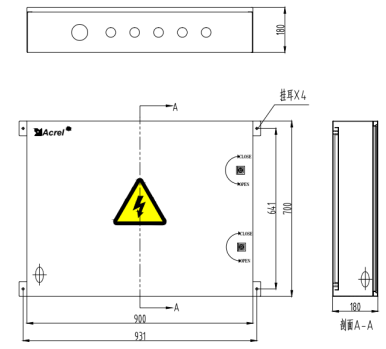

交流汇流箱的结构

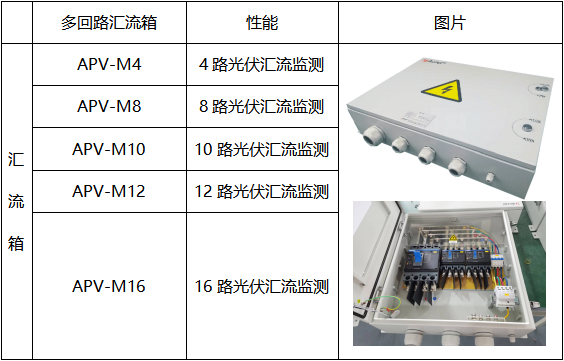

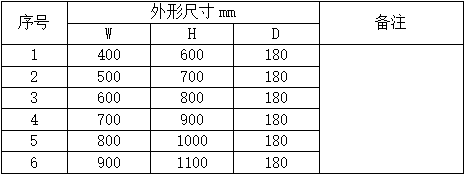

产品选型

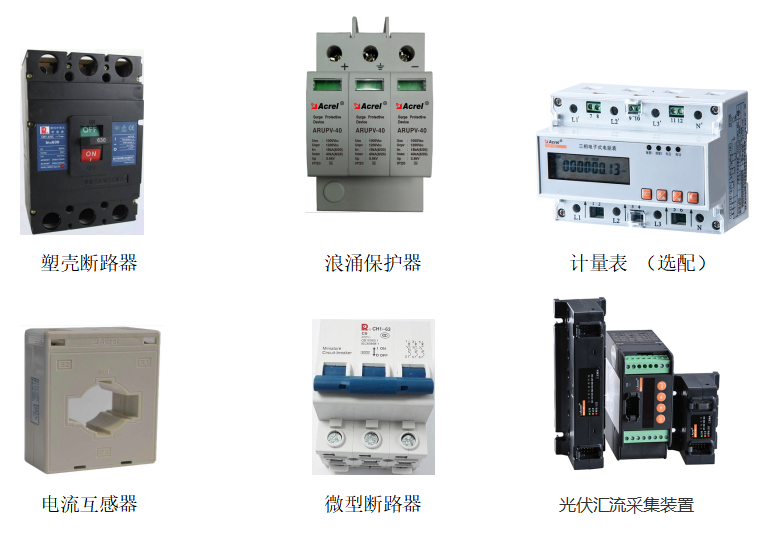

交流汇流箱组成

该产品应用于采用组串式逆变器的光伏发电系统，安装于逆变器交流输出侧和并网点/负载之间，内部配置有：输入断路器，输出断路器，交流防雷器，可选配智能监控仪表（监测系统电压，电流，功率，电能等信号）
