安科瑞 AEM96三相电表 谐波测量 支持变比自设

1 概述

AEM96 三相多功能电能表，是一款主要针对电力系统，工矿企业，公用设施的电能统 计、管理需求而设计的智能电能表；针对某些施工现场不允许停电作业的情况，推出 AEM96-CT 三相多功能电能表方案。AEM96 和 AEM96-CT 三相多功能电能表，均集成三相电 力参数测量及电能计量及考核管理，提供上 24 时、上 31 日以及上 12 月的电能数据统 计。具有 63 次分次谐波与总谐波含量检测，带有开关量输入和继电器输出可实现“遥信" 和“遥控"功能，并具备报警输出，可广泛应用于多种控制系统，SCADA 系统和能源管理 系统中。两款产品均符合国家标准 GB/T 17215.322-2008《第 22 部分：0.2S 级和 0.5S 级静 止式有功电能表》和协议 MODBUS-RTU 的要求。

万鑫-18202180327

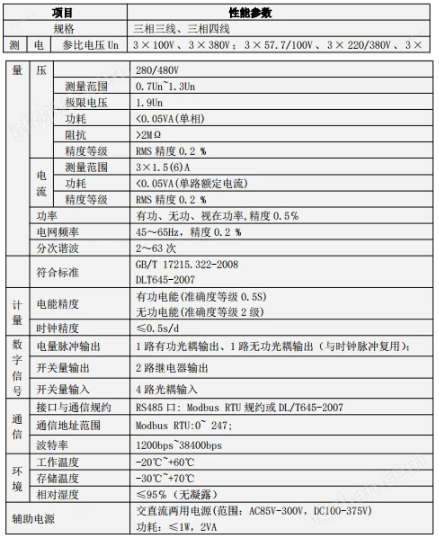

3 技术参数

4 外形及安装尺寸

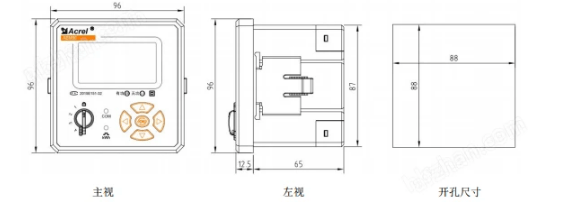

4.1 外形尺寸（单位：mm）

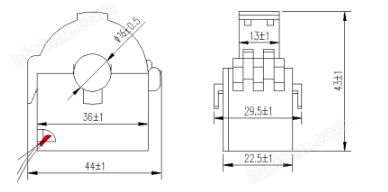

4.2 外置互感器外形尺寸（HCT16K-FJ 互感器） AEM96-CT 由仪表主体 AEM96 和外置电流互感器组成，采用嵌入式安装方式，外形及 开孔尺寸同上，其外置互感器(HCT16K-FJ)外形尺寸如下图所示，输出屏蔽引线长度为 2 米±0.1 米。
