智能无线测温装置ARTM-Pn-E 可接60个传感器 RS485通讯应用场景

1.概述

万鑫-18202180327

ARTM-Pn 无线测温采集装置根据《NB/T 42086-2016 无线测温装置技术要求》开发,可用于 3~35kV 户内开关柜,包括中置柜、手车柜、固定柜、环网柜等多种开关柜,也可用于 0.4kV 低压 柜,包括固定柜,抽屉柜等。无线温度传感器可安装于柜内任何发热点上,利用无线数据传输技术, 可实时把监测数据发送出去,通过 ARTM-Pn 无线测温采集装置就地显示温度,也可以通过装置的 RS485 接口互联组网实现远程智能监控。

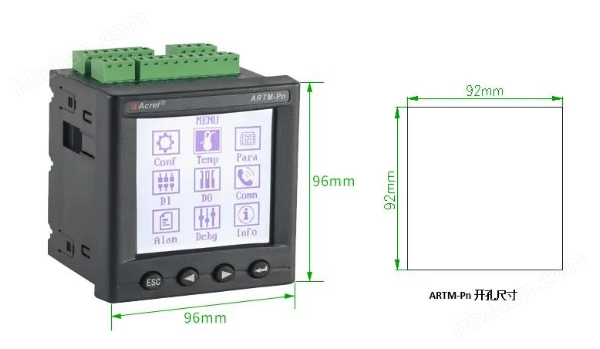

2.外形尺寸

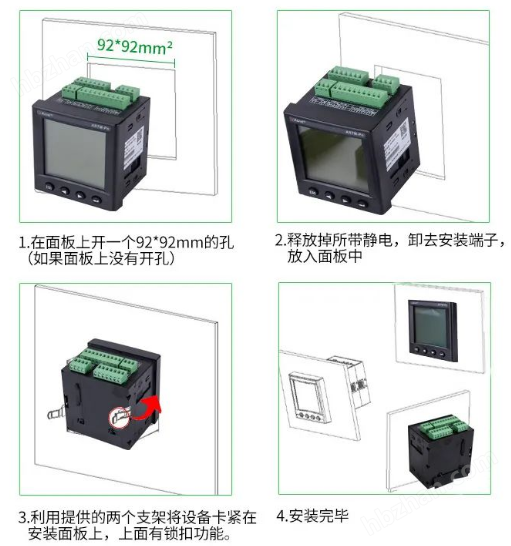

3.安装方式

ARTM-Pn无线测温采集装置采用面板嵌入式安装,首先柜体盘面上制作规定尺寸的正方形槽 孔,装置取下支架后嵌入槽孔,再将支架推入卡槽锁紧即可

与 ARTM-Pn 产品配套使用的无线温度收发器直接安装在 ARTM-Pn 的无线测温接口(61~64), 并连接好天线;产品尺寸外观和安装效果如下图所示。

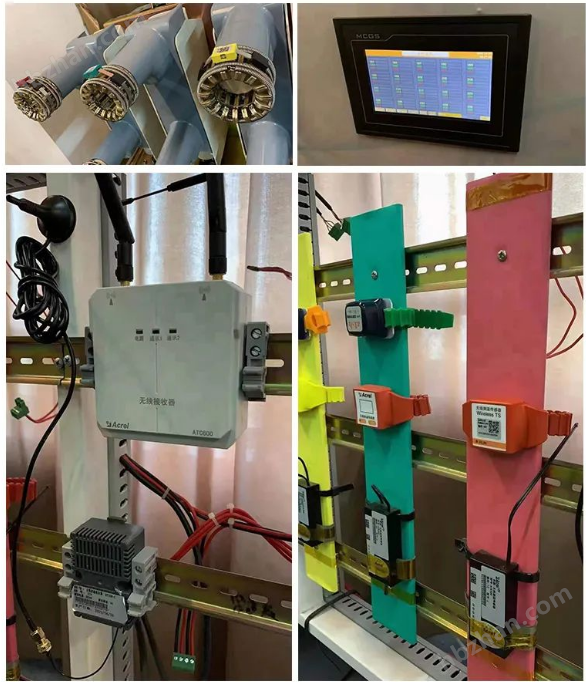

4.现场安装图

5.组网方案
