电力监控系统对微机保护的数据进行实时监测

安科瑞 王冲

  摘 要：随着社会经济的快速发展，我国变电站正朝着现代化的方向不断发展,自动化设备以及继电保护装置凭借自身优异性能而获得广泛应用。本文介绍的AM4-I微机保护装置和AM5-B备自投保护装置，可以针对高速公路配电工程中不同保护对象提供对应的保护功能，并且通过电力监控系统采集相关遥测、遥信数据进行监控，能大大提高变电站运行的可靠性、安全性、提高供电质量，有利于实现变电站综合自动化，实现无人或少人值班。

  关键词：安全性；可靠性；微机保护装置；备自投保护装置；高速公路；电力监控系统

  1 概述

  新柳南高速公路是自治区统筹推进的重大项目，是广西高速公路规划网中规模大、总里程数长的在建项目，是广西高速公路网“七纵”桂林-柳州-南宁公路的重要组成部分。本次项目主要涉及柳州到南宁路段。项目起点位于柳州市洛满镇，接三江至柳州高速公路，终点位于南宁市五塘镇，接南宁外环高速公路。主线长200公里，连接线长113.4公里。主线采用双向四车道高速公路标准建设，沥青混凝土路面，路基宽26.5米，设计行车速度120公里/小时。全线共有70座桥梁，21座隧道，13处互通式立交，4对服务区，项目总概算207.5亿元。

  本项目配电工程包括五塘服务区、里高收费站、将帽山隧道等48个变电所。变电所高压柜采用SM6型环网高压开关柜和KYN28-12型移开式金属铠装高压柜。所有高压开关柜均需安装微机保护装置，主要包括大量的进出线柜和几个母联柜，实现过流、速断、零序、失压、超温等继电保护及实现遥控、遥测、遥信三遥功能。同时需要通过电力监控系统对微机保护的数据进行实时监测。

  2 项目需求

  本次针对广西新柳南高速公路配电工程项目中不同对象配置不同的微机保护装置，10kV进线柜、变压器出线柜均配置AM4-I微机保护装置；高压自动转换开关柜中主供进线配置AM5-B备自投保护装置，实现两路进线的自动切换功能。这两款微机保护装置主要通过以下保护功能实现对高压柜的设备运行情况实时监视和保护：

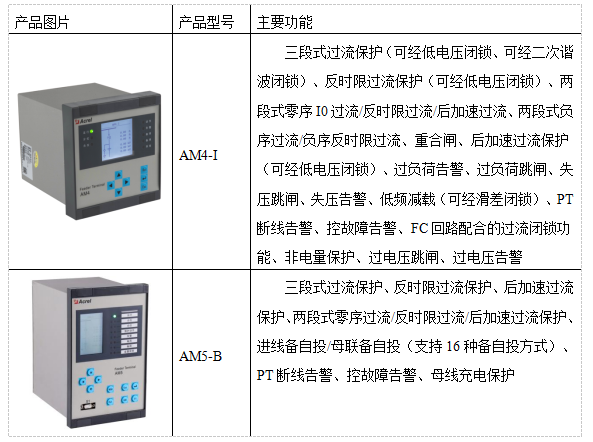

  产品图片产品型号主要功能

  3 产品方案

  本项目10kV配电工程有48个变电所，以将帽山隧道1#变电所和鼓鸣隧道入口1#、2#、3#变电所为例，上图方案如下：

  整个广西新柳南高速公路共有48个变电所，每个变电所所设微机保护型号与数量如下：

  变电所名称微机保护装置型号微机保护装置数量

变电所名称	微机保护装置型号	微机保护装置数量
土博收费站	AM4-I	2台
里高收费站	AM4-I	2台
里高服务区（上行线）	AM4-I	3台
里高服务区（下行线）	AM4-I	3台
忻城收费站	AM4-I	2台
合山收费站	AM4-I	2台
