什么是防逆流电表？它的作用是什么？

一、防逆流监测电表的概述

防逆流监测电表是一种在光伏系统和其他可再生能源发电系统中起着关键作用的智能电表。随着可再生能源的广泛应用，当发电系统产生的电量超过当地负荷需求时，可能会出现多余电量反向流入公共电网的情况，即 “逆流”。为了有效防止逆流现象的发生，防逆流监测电表通过一系列先进的技术手段实现零功率上网。

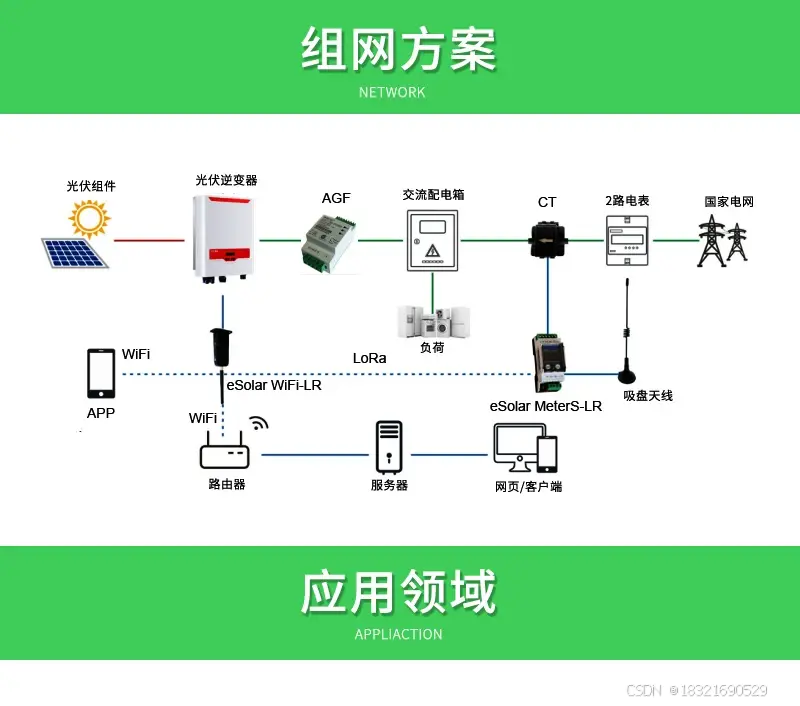

防逆流监测电表的工作原理主要包括实时监测、数据传输和逆变器调节等步骤。首先，电表通过安装在并网点的电流传感器或其他检测设备，实时监测电流的流向。一旦检测到电流流向电网，电表会通过通信接口（如 RS485、Modbus RTU 等协议）将数据发送至逆变器。逆变器接收到数据后，迅速调整自身的输出功率，以保持功率平衡，从而实现零功率上网，防止逆流发生。

例如，在欧洲的一些国家，逆流时间不能超过 2 秒，而一些高性能的防逆流设备能够在 100 毫秒内完成上述流程。安科瑞 ADL200N-CT 和 ADL400N-CT 型号的逆流检测电表响应时间为 100 毫秒，能够快速检测并控制逆流。

防逆流监测电表在现代可再生能源系统中具有至关重要的地位。一方面，过多电力同时送入电网可能导致电能质量下降，引起谐波污染、电压波动等问题；另一方面，逆流可能导致电网过载，增加电网故障的风险，尤其是在一些老旧或脆弱的电网系统中。此外，很多地方已经出台相关法规，明确禁止或限制电力逆流，以维护电网的整体稳定性和安全性。

在选择防逆流监测电表时，需要考虑多个因素。首先，响应时间越快的电表，越能及时调节逆变器的输出功率。其次，电表的测量精度直接影响到逆流判断的准确性，高精度的电表能够更可靠地监测和记录电压、电流、功率等关键参数。例如，安科瑞 AGF-A-D 逆流监测多功能电力仪表的精度等级达到 1%，能够提供可靠的测量数据。再者，支持 RS485 接口和 SunSpec 协议的电表能够更好地与逆变器进行数据交换，提高系统的整体协调性和反应速度。此外，开口式互感器设计的电表安装简便，不需要复杂的接线操作，大大降低施工难度和成本。标准 DIN35mm 导轨式安装，体积小、便于集成。最后，符合国际标准（如 ANSI C12.20、UL 1741 等）的产品经过机构认证，质量和可靠性更有保证。

二、防逆流监测电表的工作原理

（一）实时监测

防逆流监测电表通过安装在并网点的电流传感器或其他检测设备，实现对电流流向的实时监测。在光伏系统和其他可再生能源发电系统中，电流的流向至关重要。正常情况下，电流从电网流向负载，以满足用户的用电需求。然而，当发电系统产生的电量超过当地负荷需求时，就可能出现多余电量反向流入公共电网的情况，即逆流现象。

为了准确监测电流流向，防逆流监测电表采用先进的传感技术，能够检测到微小的电流变化。这些传感器可以快速、准确地捕捉电流的方向和大小，并将数据实时传输给电表的控制单元。例如，在一些高性能的防逆流电表中，传感器的响应速度非常快，能够在瞬间检测到电流的变化，确保电表能够及时采取相应的措施。

（二）数据传输

一旦检测到电流流向电网，防逆流监测电表会通过通信接口将数据发送至逆变器。常见的通信接口包括 RS485、Modbus RTU 等协议。这些通信接口具有高速、稳定的数据传输能力，能够确保电表与逆变器之间的实时通信。

当电表检测到逆流现象时，它会迅速将电流的方向、大小等信息通过通信接口发送给逆变器。逆变器接收到这些数据后，就可以根据实际情况调整自身的输出功率，以实现防逆流功能。例如，安科瑞 ADL200N-CT 和 ADL400N-CT 型号的逆流检测电表，能够在检测到逆流现象后，迅速通过 RS485 通信接口将数据传输给逆变器，响应时间仅为 100 毫秒。

（三）逆变器调节

逆变器接收到防逆流监测电表发送的数据后，会迅速调整自身的输出功率，以保持功率平衡，从而实现防逆流功能。在一些系统中，逆变器会根据检测到的电流信号降低输出功率，直至反向输出电流为零。

例如，当防逆流监测电表检测到有电流流向电网时，会通过通信接口将数据传输给逆变器。逆变器接收到信号后，会立即降低输出功率，确保流向电网的电流接近于零。对于带有储能系统的配置，当检测到有电流流向电网时，逆变器输出减小，等到负载功率增大时再释放，做到储能变流器的输出功率随负载变化而变化。

这种逆变器调节的方式可以有效地防止逆流现象的发生，保障电网的安全稳定运行。同时，通过与防逆流监测电表的配合，逆变器可以实现对发电系统的智能控制，提高能源利用效率。

三、防逆流监测电表的作用

（一）提高用电质量

防逆流监测电表通过内置的检测电路，在正向电能输送时正常计费，而在负向电能逆流时立刻停止计费，有效避免了逆流电能的损失。正如写作素材中提到，这种检测电路可以提高用电效率，确保电能的合理利用。例如，在一些实际应用场景中，当发电系统产生的电量超过本地负载需求时，若没有防逆流监测电表，逆流电能可能会导致不必要的损耗，降低用电质量。而防逆流监测电表的存在，使得这部分电能得到了有效的管控，提高了整体的用电质量。

（二）监控能源流动

在清洁能源领域，如太阳能、风能等发电系统中，防逆流监测电表发挥着重要的监控能源流动的作用。它能够实时监测能源的产生、传输和消耗情况，为提高能源利用率提供有力支持。以太阳能发电系统为例，当阳光充足时，光伏发电量可能会超过负载需求，此时防逆流监测电表可以准确地监测到这一情况，并及时反馈给相关设备，避免多余电量逆流回电网。同时，通过对能源流动情况的监控，用户可以更好地了解自己的能源使用状况，从而调整用电策略，进一步提高能源利用率。

（三）连接逆变器厂家协议

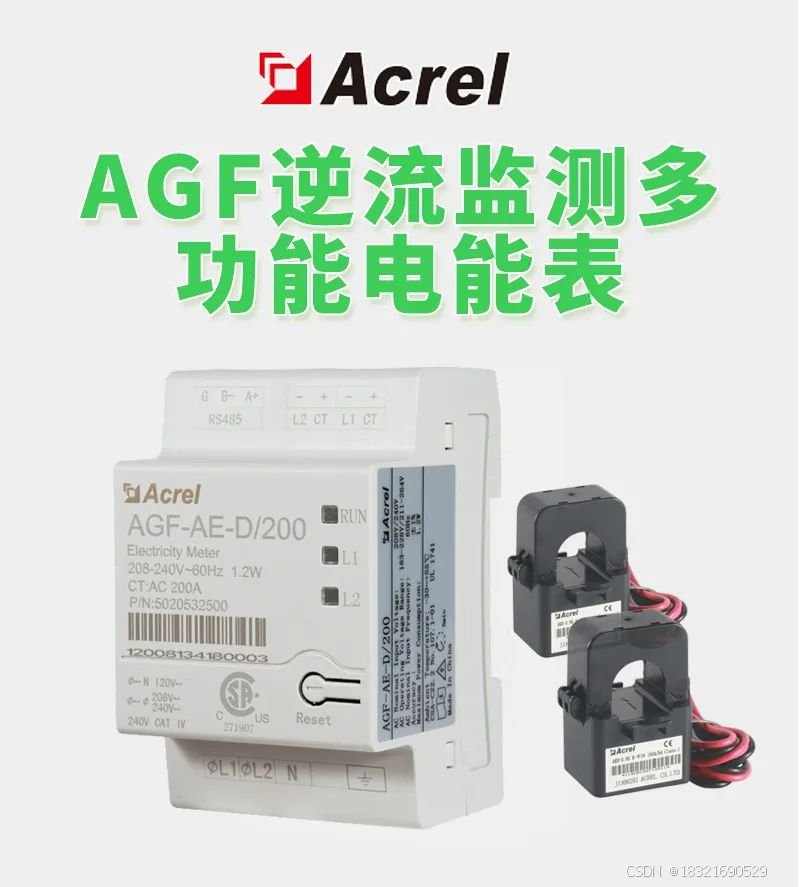

防逆流监测电表能够准确测量电流、电压、功率等参数，并通过通讯接口将数据传输至上位机系统。这一功能对于逆变器厂家来说至关重要。连接各大逆变器厂家协议后，逆变器厂家可以根据防逆流监测电表提供的数据，及时调整逆变器的输出，使光伏发电系统始终处于最佳工作状态，提高发电效率。例如，安科瑞的 AGF 系列导轨式多功能电能表，具有精度高、体积小、响应速度快、安装方便等优点，能够与逆变器或者能量管理系统进行通讯，实现防逆流、调节发电量、电池充放电等功能，为用户提供了高效的能源管理解决方案。同时，这种连接逆变器厂家协议的方式，也有助于实现整个能源系统的智能化管理，提高系统的稳定性和可靠性。

四、防逆流监测电表的应用场景

（一）家庭太阳能光伏系统

在当今社会，随着环保意识的不断提高和可再生能源技术的日益成熟，家庭太阳能光伏系统逐渐成为一种受欢迎的能源解决方案。家庭太阳能光伏系统利用太阳能电池板将太阳能转化为电能，为家庭提供电力供应。在晴朗天气下，太阳能系统产生的电能可能超过家庭需求，此时防逆流监测电表就发挥了重要作用。

防逆流监测电表可快速检测并管理多余电能，避免逆流至电网。当太阳能光伏系统产生的电能超过家庭用电需求时，防逆流监测电表能够实时监测电流的流向。一旦检测到有电流可能逆流至电网，电表会迅速通过通信接口将数据发送至逆变器。逆变器接收到信号后，立即调整输出功率，确保多余的电能不会逆流回电网。

例如，在一些家庭安装的太阳能光伏系统中，防逆流监测电表能够准确地监测到太阳能电池板产生的电能和家庭用电的情况。当阳光充足时，太阳能电池板产生的电能可能会远远超过家庭的用电需求。如果没有防逆流监测电表的管理，这些多余的电能可能会逆流回电网，不仅可能对电网造成负担，还可能导致电能的浪费。而有了防逆流监测电表，它可以及时控制逆变器的输出功率，将多余的电能储存起来或者用于其他需要的地方，提高了能源的利用效率。

此外，防逆流监测电表还可以为家庭用户提供准确的用电数据和能源管理建议。通过监测太阳能光伏系统的发电情况和家庭用电情况，用户可以清楚地了解自己的能源消耗和生产情况，从而调整用电习惯，进一步提高能源利用效率。

（二）工业储能系统

在大型工业环境中，能源的稳定供应和高效利用至关重要。工业储能系统作为一种重要的能源管理解决方案，能够在电力需求高峰时提供额外的电力支持，同时在电力需求低谷时储存多余的电能。而防逆流监测电表在工业储能系统中起着保障电网稳定和能源高效利用的关键作用。

在工业生产过程中，电力需求往往会随着生产任务的变化而波动。当电力需求较低时，工业储能系统可以将多余的电能储存起来；而当电力需求高峰时，储能系统可以释放储存的电能，满足生产需求。防逆流监测电表能够实时监测储能系统与电网之间的电能流动情况，确保在任何情况下都不会出现逆流现象。

例如，在一些大型工厂中，安装了工业储能系统和防逆流监测电表。当工厂的生产任务较轻时，电力需求较低，此时太阳能光伏系统或其他可再生能源系统产生的电能可以通过储能系统储存起来。而当生产任务加重，电力需求高峰到来时，储能系统可以释放储存的电能，为工厂提供稳定的电力供应。防逆流监测电表会实时监测储能系统与电网之间的电能流动，一旦检测到有逆流的趋势，会立即通过通信接口将数据发送至储能系统的控制系统，调整储能系统的输出功率，确保电能始终按照正确的方向流动。

此外，防逆流监测电表还可以与工厂的能源管理系统集成，实现对整个工业储能系统的智能化管理。通过实时监测和分析电能的流动情况，能源管理系统可以根据实际需求调整储能系统的充放电策略，提高能源利用效率，降低能源成本。同时，防逆流监测电表的高精度测量和快速响应能力也为工业储能系统的安全稳定运行提供了可靠保障。

五、如何选择防逆流监测电表

（一）响应时间

响应时间是选择防逆流监测电表的重要指标之一。响应时间越快，电表就能更及时地调节逆变器的输出功率，从而有效防止逆流现象的发生。例如，安科瑞 ADL200N-CT 和 ADL400N-CT 型号的逆流检测电表响应时间为 100 毫秒，能够在极短的时间内检测到逆流情况并将数据传输给逆变器，逆变器迅速调整输出功率，实现零功率上网。在实际应用中，快速的响应时间可以确保系统的稳定性和安全性，避免因逆流问题对电网和设备造成损害。

（二）精度

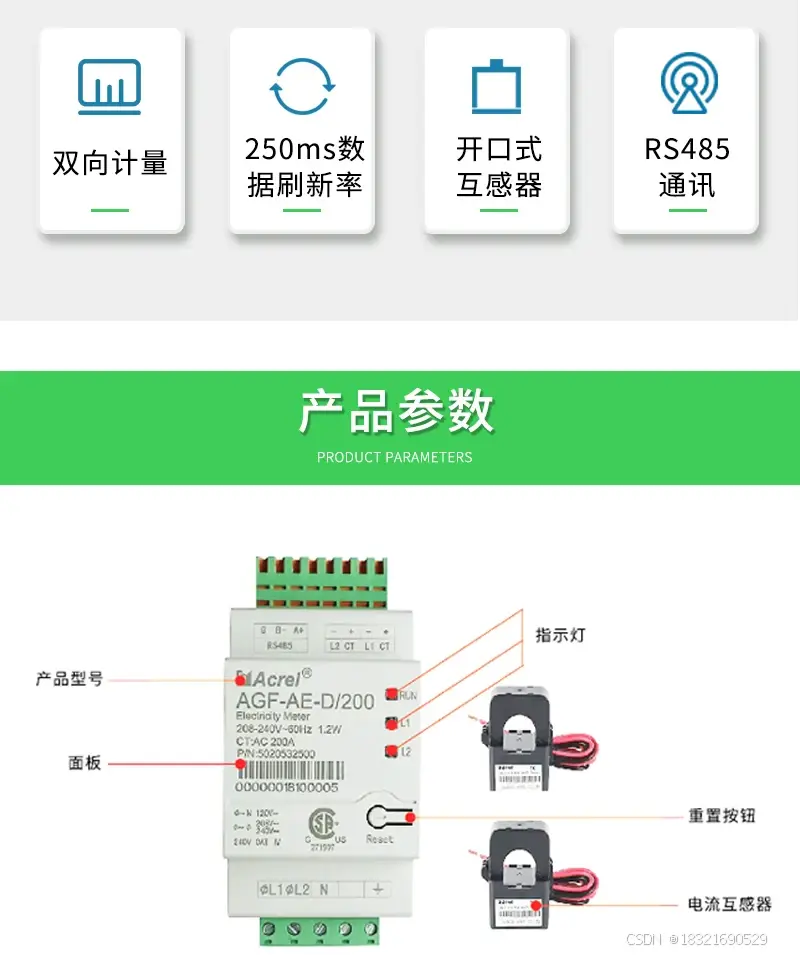

高精度的防逆流监测电表能够更可靠地监测和记录关键参数，为系统的运行和管理提供准确的数据支持。电表的精度直接影响到逆流判断的准确性，只有高精度的电表才能准确地测量电压、电流、功率等关键参数，及时发现逆流的趋势并采取相应的措施。例如，安科瑞 AGF-AE-D 逆流监测多功能电力仪表的精度等级达到 1%，能够提供可靠的测量数据，帮助用户更好地了解系统的运行状态，实现对能源的高效管理。

（三）通信接口

支持特定通信接口和协议的防逆流监测电表能更好地与逆变器进行数据交换，提高系统的整体协调性和反应速度。常见的通信接口包括 RS485、Modbus RTU 等协议，这些通信接口具有高速、稳定的数据传输能力，能够确保电表与逆变器之间的实时通信。当电表检测到逆流现象时，能够迅速将数据发送给逆变器，逆变器根据接收到的数据调整输出功率，实现防逆流功能。例如，安科瑞的多款防逆流监测电表都支持 RS485 接口和 SunSpec 协议，能够与逆变器进行高效的数据交换，提高系统的整体性能。

（四）安装便捷性

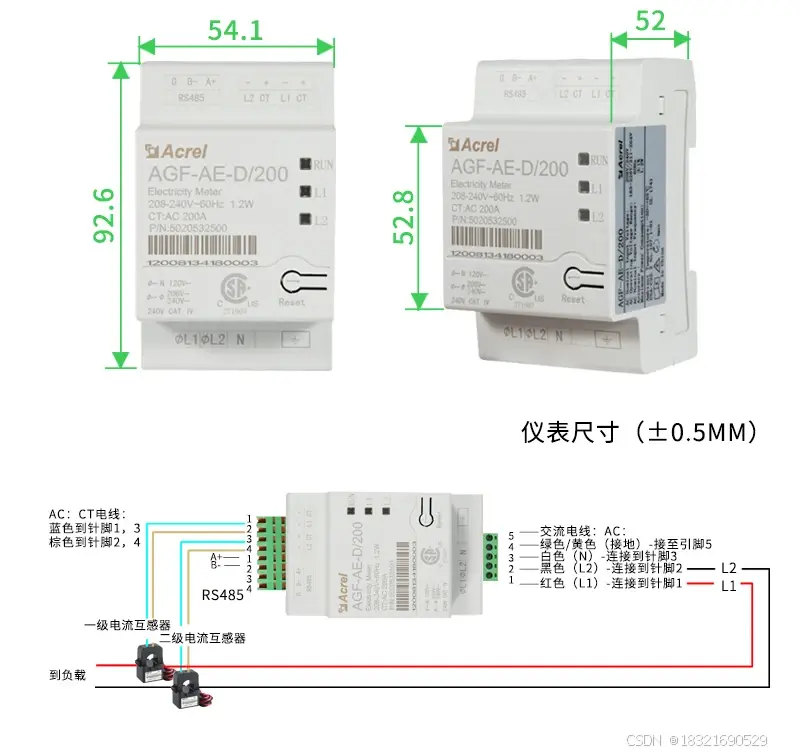

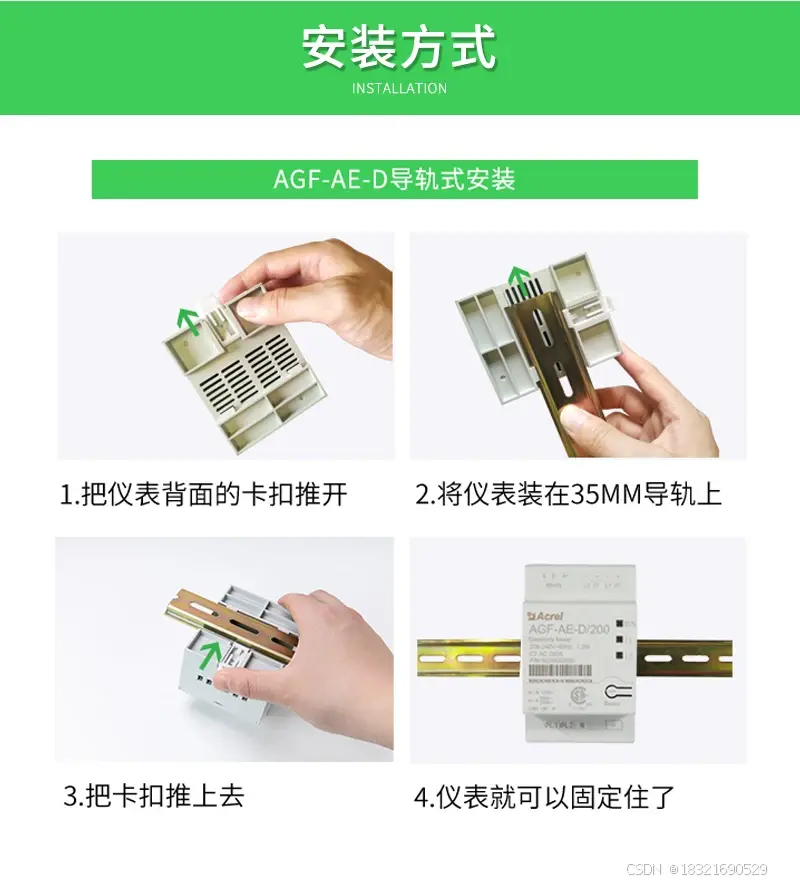

安装便捷性也是选择防逆流监测电表时需要考虑的因素之一。开口式互感器设计和标准导轨式安装的电表安装简便，不需要复杂的接线操作，大大降低了施工难度和成本。例如，安科瑞的 ADL 系列导轨式多功能电能表采用标准 DIN35mm 导轨式安装，体积小、便于集成，开口式互感器设计使得安装更加方便快捷。在实际应用中，安装便捷的电表可以节省安装时间和人力成本，提高工程的效率和质量。

（五）认证和标准

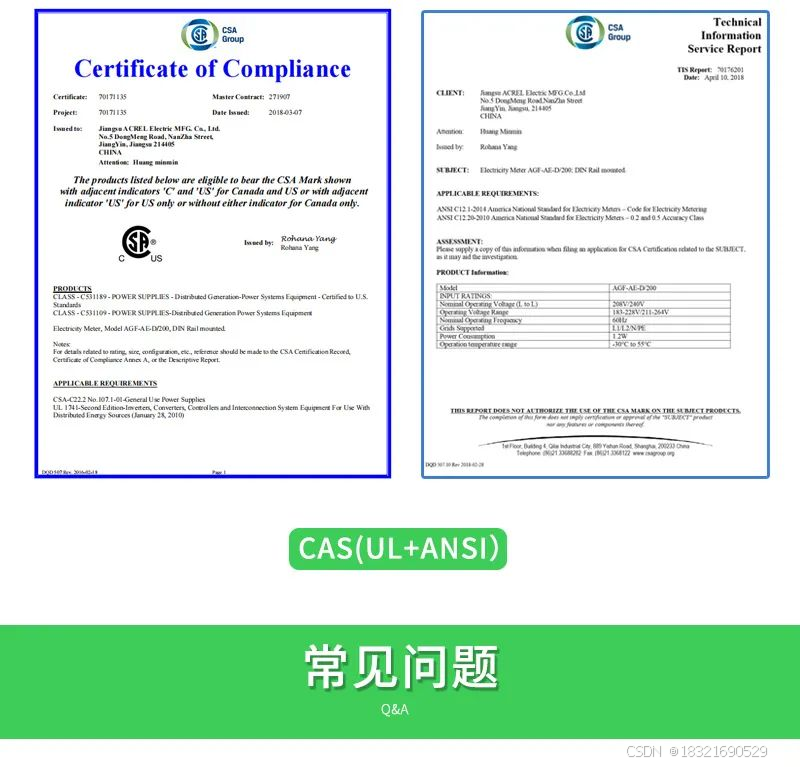

符合国际标准的防逆流监测电表质量和可靠性更有保证。国际标准通常对产品的性能、安全、质量等方面有严格的要求，经过机构认证的产品符合这些标准，能够为用户提供可靠的保障。例如，安科瑞的 ADL400 系列电表经过 MID 和 CE 认证，证明该电表在设计和制造过程中严格遵守了欧洲相关法规和标准，具有可靠性和准确度的保证。同时，符合国际标准的电表也更容易与其他设备兼容，实现系统的整体优化。
