电源控制（PWR）低功耗实验

1、电源框图

2.低功耗模式介绍

stm32有四种工作模式：运行、睡眠、停止、待机。

通电之后，默认运行模式内核不在运行时，可以选择以下三种低功耗模式。

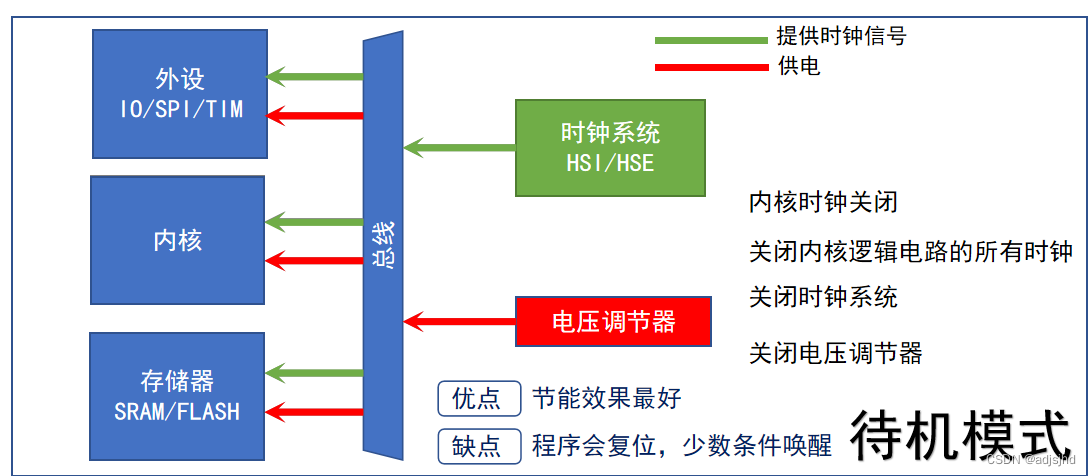

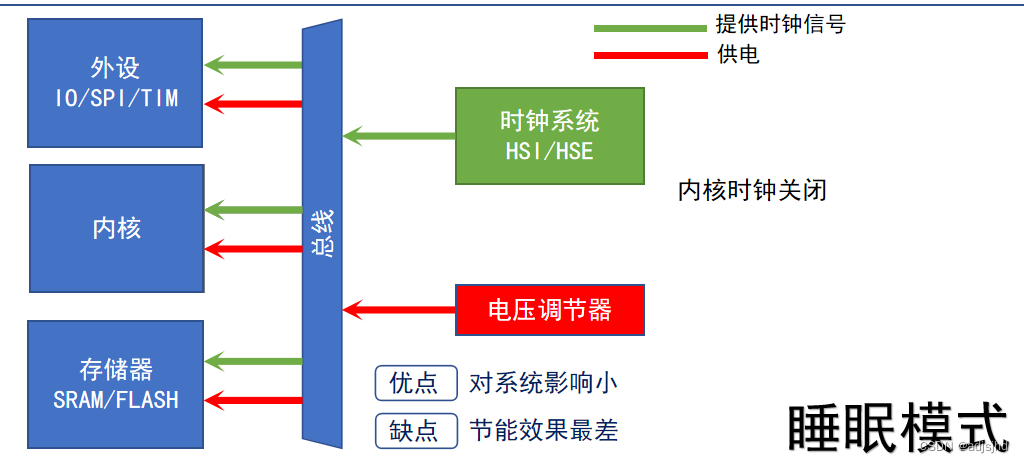

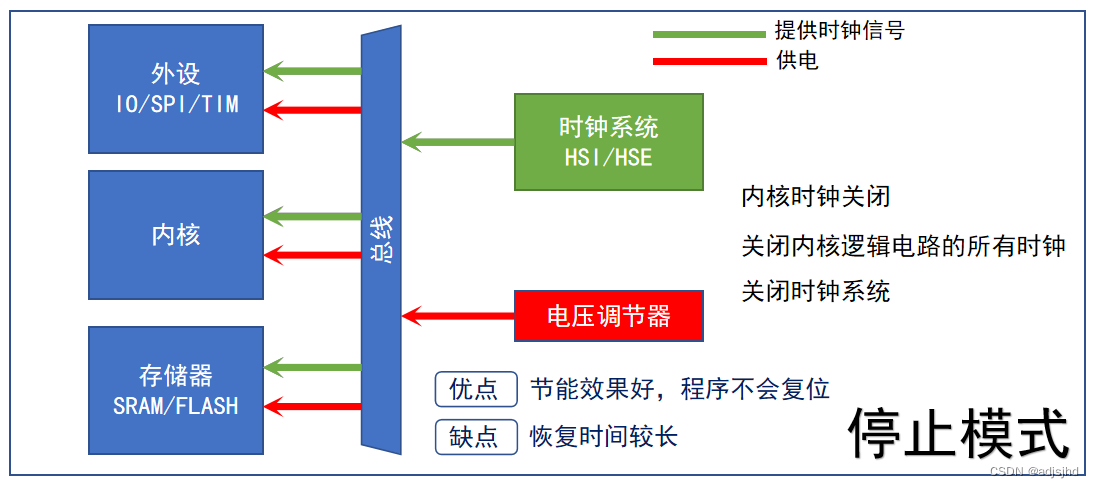

睡眠模式      停止模式     待机模式

电源消耗不同，唤醒时间不同，唤醒源不同

低功耗相关寄存器介绍

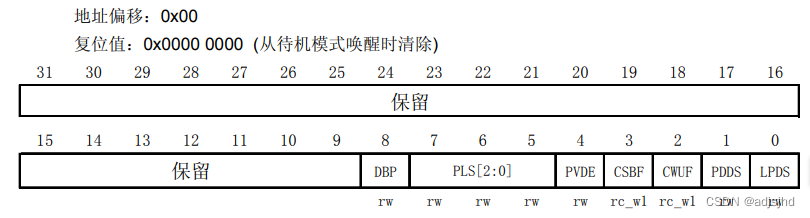

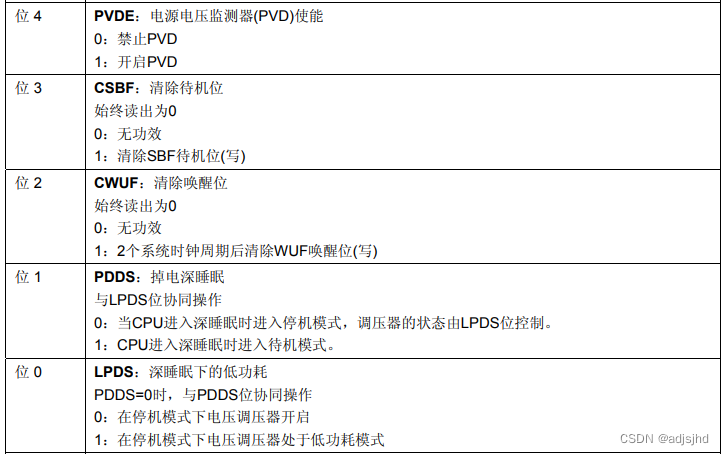

电源控制寄存器(PWR_CR)

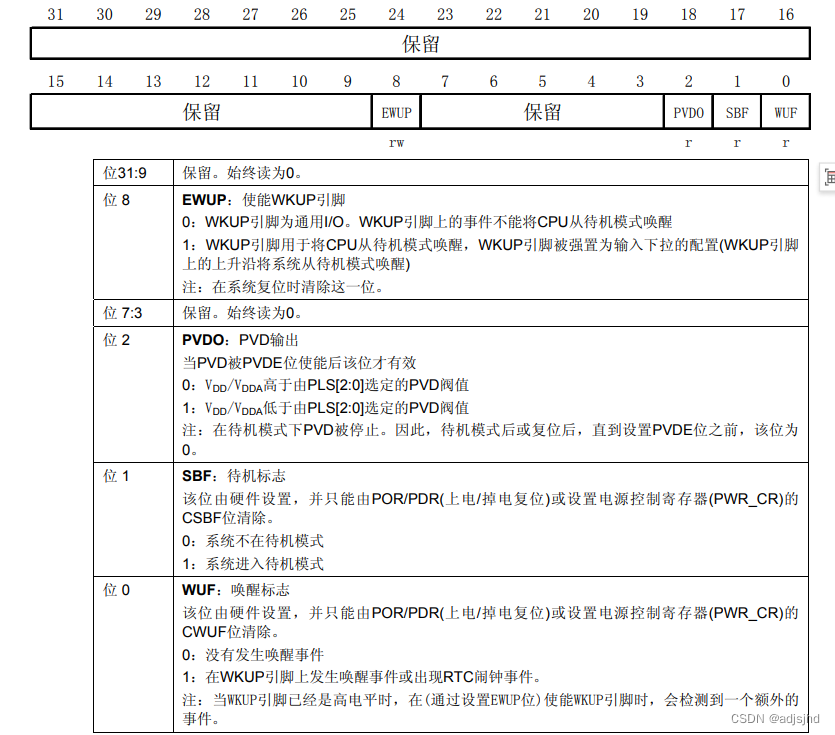

电源控制/状态寄存器(PWR_CSR)

使用上面的三个寄存器然后配置低功耗模式的驱动

第一步，先使能电源时钟

RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR, ENABLE); //使能 PWR 外设时钟

第二步，设置按键wk_up作为唤醒源

PWR_WakeUpPinCmd(ENABLE); //使能唤醒管脚功能

第三步，设置 SLEEPDEEP 位，设置 PDDS 位，执行 WFI 指令，进入待机模式。 进入待机模式，首先要设置 SLEEPDEEP 位（该位在系统控制寄存器（SCB_SCR）的第 二位，详见《CM3 权威指南》，第 182 页表 13.1），接着我们通过 PWR_CR 设置 PDDS 位，使 得 CPU 进入深度睡眠时进入待机模式，最后执行 WFI 指令开始进入待机模式，并等待 WK_UP 中断的到来。

第四步，写一个wk_up的中断

软件设计模块如下：

void Sys_Standby(void) { RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR, ENABLE); //使能PWR外设时钟

PWR_WakeUpPinCmd(ENABLE); //使能唤醒管脚功能 PWR_EnterSTANDBYMode(); //进入待命（STANDBY）模式 } //系统进入待机模式

void Sys_Enter_Standby(void)

{ RCC_APB2PeriphResetCmd(0X01FC,DISABLE); //复位所有 IO 口

Sys_Standby();

}

//检测 WKUP 脚的信号

//返回值 1:连续按下 3s 以上

// 0:错误的触发

u8 Check_WKUP(void) {

u8 t=0; //记录按下的时间

LED0=0; //亮灯 DS0

while(1) { if(WKUP_KD)

{ t++; //已经按下了

delay_ms(30);

if(t>=100) //按下超过 3 秒钟

{ LED0=0; //点亮 DS0

return 1; //按下 3s 以上了

} }else { LED0=1;

return 0; //按下不足 3 秒 } } }

//中断,检测到 PA0 脚的一个上升沿.

//中断线 0 线上的中断检测

void EXTI0_IRQHandler(void)

{ EXTI_ClearITPendingBit(EXTI_Line0);

// 清除 LINE10 上的中断标志位

if(Check_WKUP()) //关机?

{ Sys_Enter_Standby(); } } //PA0 WKUP 唤醒初始化

void WKUP_Init(void) { GPIO_InitTypeDef GPIO_InitStructure;

NVIC_InitTypeDef NVIC_InitStructure;

EXTI_InitTypeDef EXTI_InitStructure;

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_AFIO, ENABLE); //使能 GPIOA 和复用功能时钟

GPIO_InitStructure.GPIO_Pin =GPIO_Pin_0; //PA.0 GPIO_InitStructure.GPIO_Mode =GPIO_Mode_IPD; //上拉输入

GPIO_Init(GPIOA, &GPIO_InitStructure); //初始化 IO //使用外部中断方式 GPIO_EXTILineConfig(GPIO_PortSourceGPIOA, GPIO_PinSource0); //中断线 0 连接 GPIOA.0 EXTI_InitStructure.EXTI_Line = EXTI_Line0; //设置按键所有的外部线路 EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt; //外部中断模式 EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Rising; //上升沿触发 EXTI_InitStructure.EXTI_LineCmd = ENABLE; EXTI_Init(&EXTI_InitStructure); // 初始化外部中断 NVIC_InitStructure.NVIC_IRQChannel = EXTI0_IRQn; //使能外部中断通道 NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 2; //先占优先级 2 级 NVIC_InitStructure.NVIC_IRQChannelSubPriority = 2; //从优先级 2 级 NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //外部中断通道使能 NVIC_Init(&NVIC_InitStructure); //初始化 NVIC if(Check_WKUP()==0) Sys_Standby(); //不是开机,进入待机模式 }

主函数

int main(void) { delay_init(); //延时函数初始化 NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //设置 NVIC 中断分组 2 uart_init(115200); //串口初始化波特率为 115200 LED_Init(); //LED 端口初始化 WKUP_Init(); //待机唤醒初始化 LCD_Init(); //LCD 初始化 POINT_COLOR=RED; LCD_ShowString(30,50,200,16,16,"Warship STM32"); LCD_ShowString(30,70,200,16,16,"WKUP TEST"); LCD_ShowString(30,90,200,16,16,"ATOM@ALIENTEK"); LCD_ShowString(30,110,200,16,16,"2014/1/14"); while(1) { LED0=!LED0; delay_ms(250); } }
