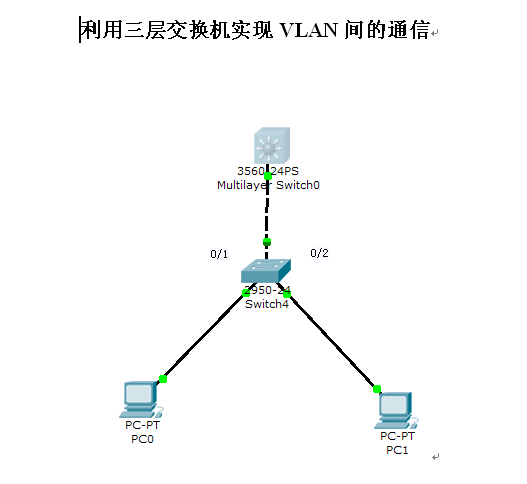

利用三层交换机实现VLAN间的通信

二层交换机上的配置



Switch>

Switch>en

Switch#vlan database

Switch(vlan)#vlan 100 name a

Switch(vlan)#exit

Switch#conf t

Switch(config)#int f0/1

Switch(config-if)#switchport access vlan 100

Switch(config-if)#exit

Switch(config)#int f0/24

Switch(config-if)#switchport mode trunk

Switch(config-if)#switchport trunk allowed vlan all

Switch(config-if)#

三层交换机上的配置：

Switch>

Switch>en



Switch#vlan database

Switch(vlan)#vlan 100 name a

Switch(vlan)#exit

Switch#conf t

Switch(config)#int vlan 100  //进入VLAN100虚接口

Switch(config-if)#ip address 192.168.1.1 255.255.255.0

Switch(config-if)#int vlan 1 //进入VLAN100虚接口

Switch(config-if)#ip address 192.168.2.1 255.255.255.0

Switch(config-if)#exit

Switch(config)#int vlan 1

Switch(config-if)#ip add 192.168.0.1 255.255.255.0

Switch(config-if)#no shut

Switch(config-if)#exit

Switch(config)#int f0/24

Switch(config-if)#switchport mode trunk

Switch(config-if)#switchport trunk allowed vlan all

Switch(config-if)#no shutdown

Switch(config-if)#no shut

Switch(config-if)#exit
