华为S5720-52X-PWR-LI/S5720-52X-LI交换机堆叠和VLAN配置

主要配置流程为：

• 交换机设备上电
• 通过console线或网线连接到交换机后，进行参数和堆叠配置
• 断电，连接好光纤
• 重新上电

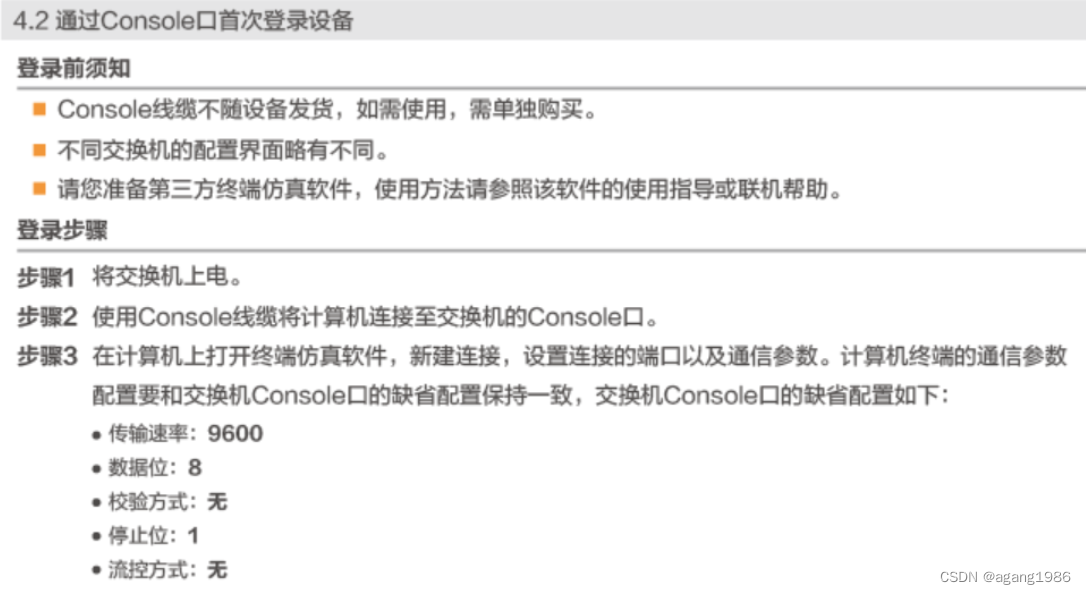

1. 首次登录交换机
使用Putty软件，通过串口，连接到交换机:

2. 机上交换机配置
（1）修改交换机密码、名称和IP地址
通常把机上交换/机下交换机的IP设置为，10.10.10.1/10.10.10.2 。
（a）首次登录交互机后会提示必须修改登录密码，原默认登录名和密码admin/admin@huawei.com
（b）修改机上交换机名称和IP

修改名称：
<HUAWEI>system-view  #进入视图模式
[HUAWEI]sysname on-board  #修改名称
修改IP地址：
[on-board]interface Vlanif 1   #此处需注意，一定要用Vlanif 1,不然无法使用web登陆。
[on-board-Vlanif1]ip address 10.10.10.1 255.255.255.0  #修改IP地址和掩码

（2）堆叠配置
机上堆叠ID设为0，优先级设置为200
本端设备逻辑堆叠端口stack-port n/1里的物理成员端口只能与对端设备逻辑堆叠端口stack-port m/2里的物理成员端口相连。

[on-board-Vlanif1]interface stack-port 0/2
[on-board-stack-port0/2]port interface XGigabitEthernet 0/0/1 enable #逻辑端口2绑定到光口1
[on-board-stack-port0/2]quit
[on-board]stack slot 0 priority 200 #设置slot为0，优先级为200
[on-board]quit  #退出到用户视图
<on-board>save  #保存配置  1.必须在用户视图下才能执行save命令 2.不保存则重启交换机后交换机用户名和IP设置失效
<on-board>display stack  #查看堆叠配置

3. 机下交换机配置
（a）首次登录交互机后会提示必须修改登录密码，原默认登录名和密码是admin/admin@huawei.com
（b）修改机上交换机名称和IP

修改名称：
<HUAWEI>system-view  #进入视图模式
[HUAWEI]sysname off-board  #修改名称
修改IP地址：
[on-board]interface Vlanif 1   #此处需注意，一定要用Vlanif 1,不然无法使用web登陆。
[on-board-Vlanif1]ip address 10.10.10.2 255.255.255.0  #修改IP地址和掩码

（2）堆叠配置
机下堆叠ID设为1，优先级设置为100
本端设备逻辑堆叠端口stack-port n/1里的物理成员端口只能与对端设备逻辑堆叠端口stack-port m/2里的物理成员端口相连。

[on-board-Vlanif1]interface stack-port 0/1
[on-board-stack-port0/2]port interface XGigabitEthernet 0/0/3 enable #逻辑端口1绑定到光口3
[on-board-stack-port0/2]quit
[on-board]stack slot 1 priority 100 #设置slot为1，优先级为100
[on-board]quit  #退出到用户视图
<on-board>save  #保存配置  1.必须在用户视图下才能执行save命令 2.不保存则重启交换机后交换机用户名和IP设置失效
<on-board>display stack  #查看堆叠配置

4. 下电/连接光纤/上电
（1）两台交换机配置完成后下电
（2）通过光纤连接两台交换机，注意：按照上面的配置，机上交换机接入光口1，
机下交换机接入光口3
（3）上电机上交互机，上电机下交换机
5. 端口VLAN配置
（1）上面的设置完成后，通过网线连接交换机的任意端口到本地电脑并设置本地IP为
10.10.10.100
（2）在浏览器输入10.10.10.1登录交换机，用户名密码是admin/css@tech

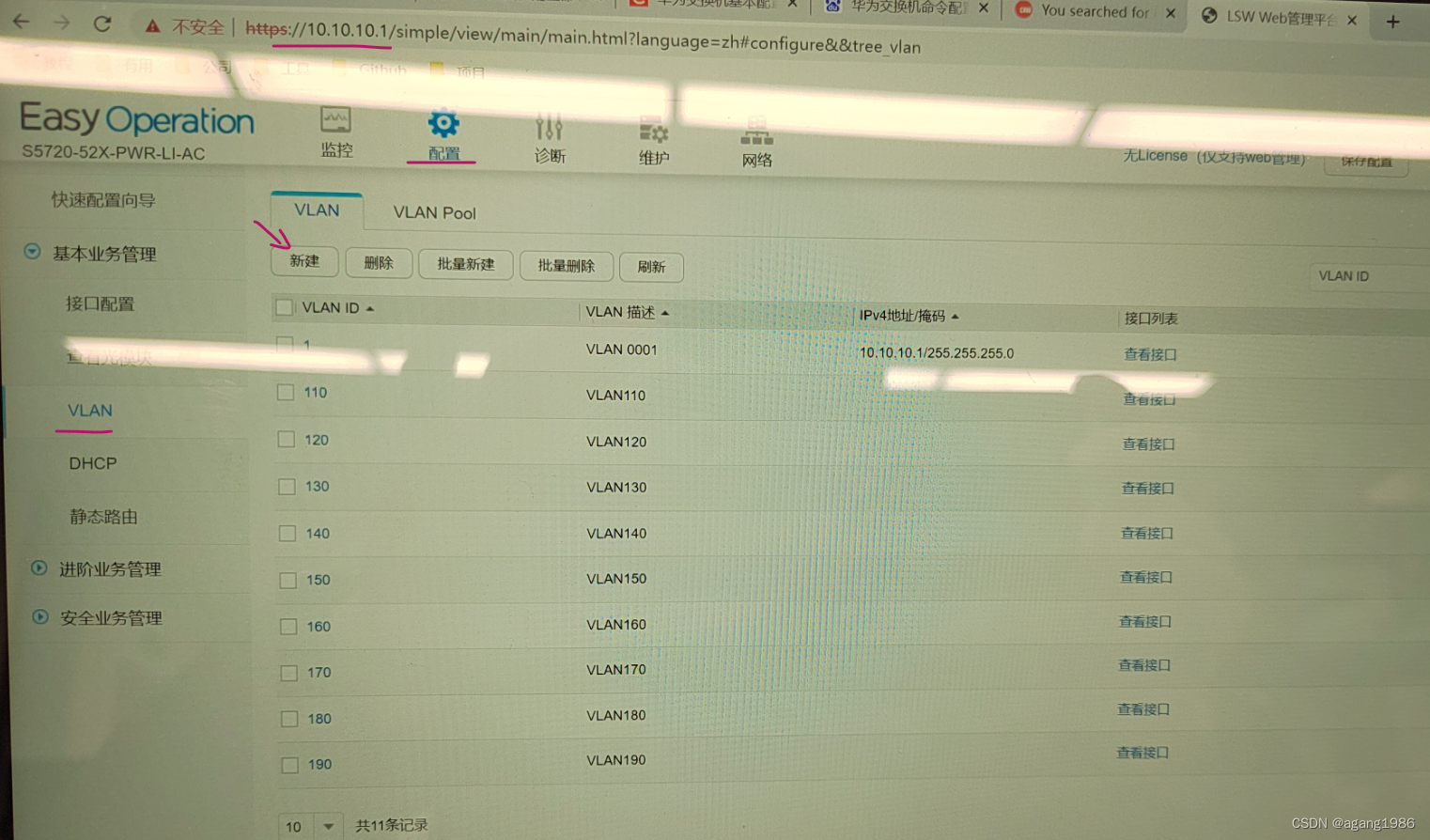

(3) 进入配置 -> 基本业务管理 -> VLAN
（4） 点击新建，输入规划的vlan id，然后选择两台交换机对应vlan下的端口，保存即可。
