泰克TBS2072B示波器测试电流波形设置

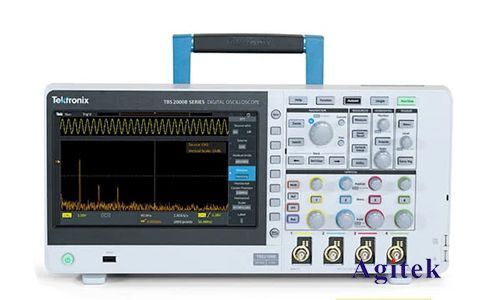

　　泰克TBS2072B示波器是一款功能强大的测试仪器，可以用于测量各种电信号，包括电流波形。为了准确地测量电流波形，需要进行一些特定的设置。本文将详细介绍如何使用TBS2072B示波器测试电流波形。

　　1.选择合适的探头
　　测试电流波形需要使用电流探头。TBS2072B示波器支持多种电流探头，选择合适的探头取决于被测电流的幅值、频率和类型。
　　电流探头类型：常用的电流探头包括钳式电流探头、分流器探头和霍尔效应探头。
　　探头量程：根据被测电流幅值选择合适的探头量程，确保测量结果落在探头的测量范围内。
　　探头频率响应：根据被测电流频率选择合适的探头频率响应，确保探头能够准确地测量信号。
　　2.连接探头
　　将电流探头连接到示波器的CH1或CH2通道。不同型号的探头可能拥有不同的连接方式，请仔细阅读探头说明书。
　　3.设置探头参数
　　在示波器界面上，找到“探头设置”菜单，选择“电流探头”。根据探头的型号，设定探头的灵敏度、量程和补偿值。
　　4.选择合适的触发方式
　　选择合适的触发方式能够确保示波器稳定地捕捉到目标信号。
　　边缘触发:选择信号的上升沿或下降沿作为触发条件。
　　斜率触发:选择信号的斜率作为触发条件。
　　脉宽触发:选择信号的脉冲宽度作为触发条件。
　　5.设置时间刻度和电压刻度
　　时间刻度:调整水平轴的时间刻度，确保能够清晰地观测到信号的周期和变化趋势。
　　电压刻度:调整垂直轴的电压刻度，确保能够清晰地观测到信号的幅值变化。
　　6.测量结果分析
　　通过观察波形图，可以分析被测电流的各种参数，例如峰值电流、平均电流、频率、占空比等。
　　7.校准和维护
　　定期对电流探头进行校准，以确保其精度。同时，注意探头的使用环境，避免其受到损坏。

　　通过以上步骤，可以利用泰克TBS2072B示波器准确地测量电流波形。在进行实际测量时，应根据具体情况选择合适的探头、触发方式和测量参数，并注意校准和维护工作。
