离心网式过滤器组合介绍以及装配示意图

离心网式过滤器组合简介

产品概况

　LJWL(LJWY)系列网式过滤器网式过滤器是一种利用滤网直接拦截水中的杂质，去除水体中悬浮物、颗粒物，降低浊度，净化水质，减少系统污垢、菌藻、锈蚀等产生，以保护系统其他设备正常工作的设备。该设备在0.4MPa工作压力下，能滤除水质中直径在80μm以上的无机和有机杂质，组合使用压力损失小，过滤时水头损失不大于0.03MPa。

离心网式过滤器组合结构特点

1、壳体采用碳钢或不锈钢(304、316L)，滤网采用不锈钢丝网，ABS塑胶骨架，轻便。

3、规格全，组合性强，安装清洗方便。

4、过滤精度:80目/100目/120目/150目。

5、型号:2寸、2.5寸、3寸、4寸。

离心网式过滤器组合使用范围

网式过滤器适用于蔬菜、果树、温室、花卉、茶园、绿地及大田农作物的灌溉，节水、改善植物品质，是由传统农业向现代农业转变的灌溉产品。也可用于工业油类、化学液体的过滤净化。

使用保养说明

1、检查压力表状况，是否工作正常，查看进出口压力表，当两个压力表的压力值差值过0.03ＭPa时，要对过滤网进行清洗。

过滤网清洗方法如下。

(1)、关泵停水。

(2)、旋转压紧手柄、去掉过滤器盖、取出过滤网。

(3)、清洗过滤网。

(4)、检查密封垫状况。

(5)、安装就位。

(6)、开水试压，检查是否泄露，观察压力表读数是否正常。

3、冬季来临时，要排净过滤器内的积水，以防锈蚀及冻坏。

4、装卸运输中应避免碰撞和抛摔。

5、定期对过滤器外表进行防锈处理。

离心网式过滤器组合注意事项

1、当过滤网上积聚了污物后，过滤器进、出水口之间的压力降会急剧增加，当压力降过0.03MPa时需及时进行冲洗。

2、进出水方向须按滤器上箭头方向选择使用，切不可反向使用。

3、如发现滤芯、密封圈损坏，须及时更换，否则将失去对水的过滤效果。

4、网式过滤器可单独使用，也可与其它过滤器组合使用。

精度换算

微米 10 25 30 40 50 80 100 120 150 200 400 800 1500 3000

目数 1500 650 550 400 300 200 150 120 100 80 40 20 10 5

毫米 0.01 0.025 0.03 0.04 0.05 0.08 0.1 0.12 0.15 0.2 0.4 0.8 1.5 3.0

离心网组合系统

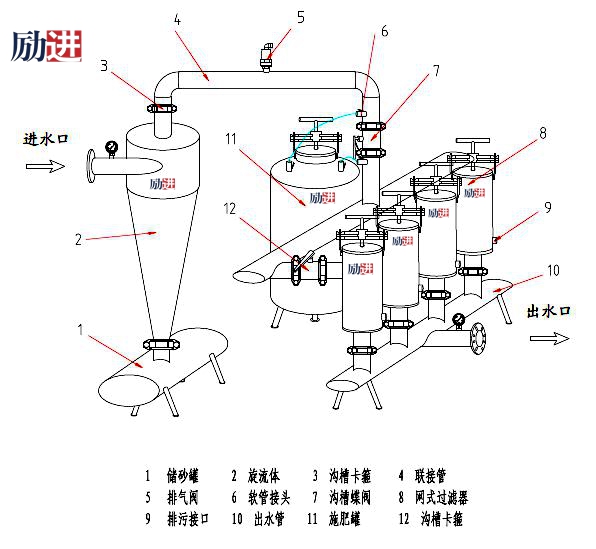

装配示意图



离心网式过滤器组合产品概况

1、离心网式组合过滤系统系滴灌首部水质过滤的配套系列产品，主要用于井水的两级过滤，分离井水中的砂粒。

2、为整个滴灌系统的正常运行，请选用滴灌用肥料。

3、每套过滤器可选施肥罐，可实现在灌溉过程中完成施肥工作，

安装和使用说明

    本产品通常安装在灌溉系统的首部，过滤器进水口通过管道和逆止阀与潜水泵相连，出水口通过管道和阀门和网式过滤器连接，安装前地面需硬化处理;法兰连接处加密封垫，过滤器进、出水口处各安装一个压力表，过滤器体要摆放平稳，安装完毕后做试压处理，在额定压力下连接处不得有漏水现象。整个首部应安装在室内。一般工作压力为压力为不大于0.4MPa。

​
