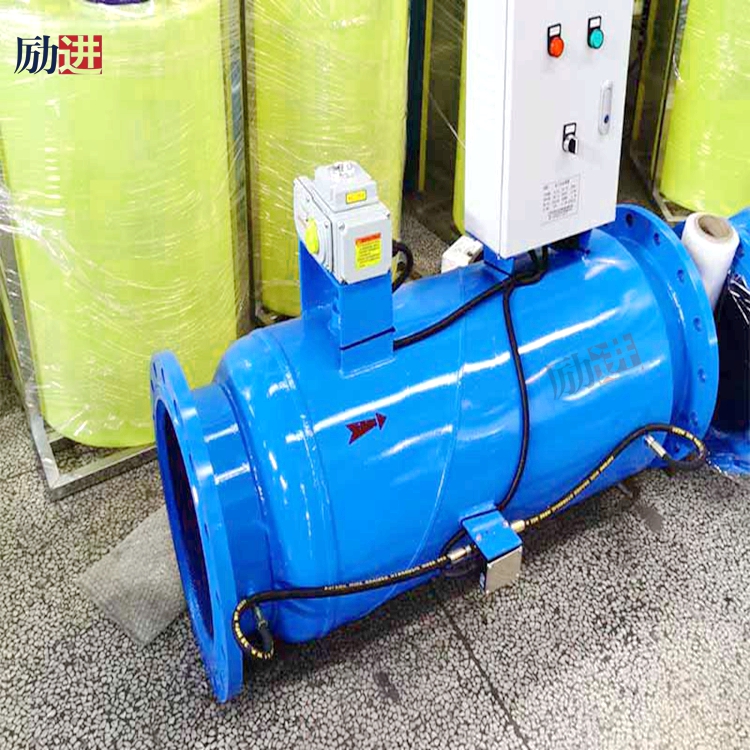

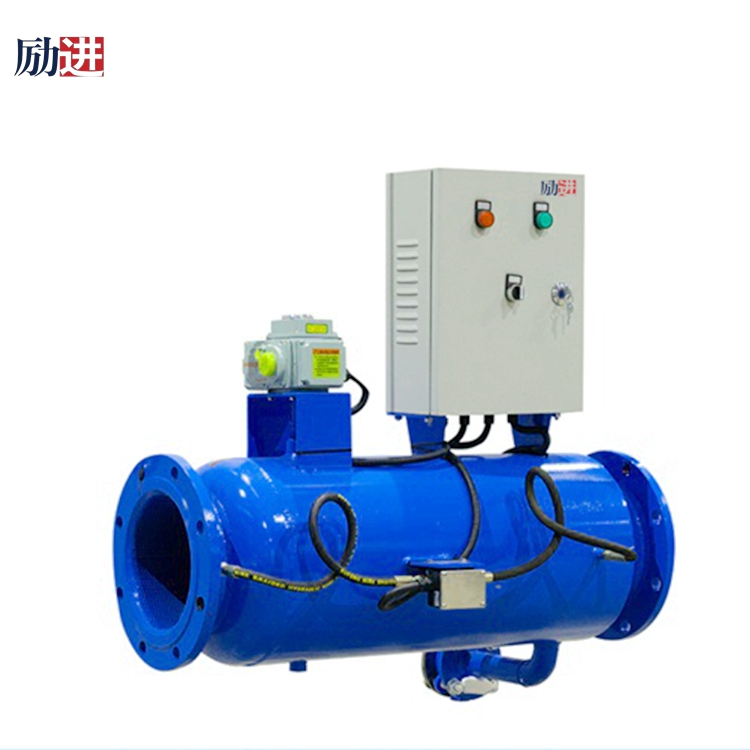

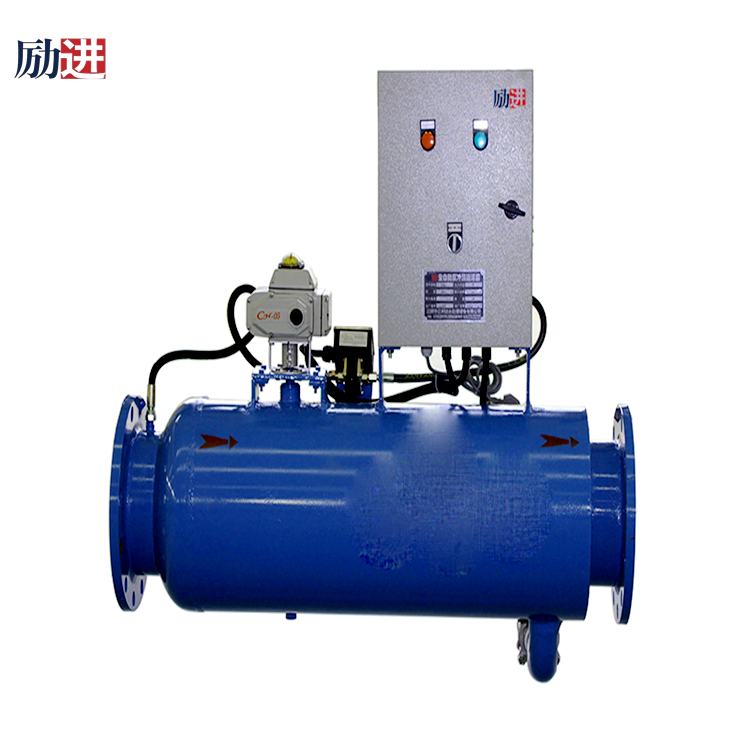

全自动反冲洗过滤器产品介绍:

全自动反冲式过滤器适用于供水系统,工艺水系统及工业冷却水系统,特别是24小时连续运行的不停机系统,可以滤去水中的机械杂质,使系统设备运行。

全自动反冲洗过滤器结构与工作原理:

全自动反冲洗过滤器主要由碳钢筒体,不锈钢楔形滤网,电动执行机构及排污装置所组成。当过滤器工作时,电动执行机构引导蝶阀处于开启状态,水流由入口进入过滤器,经过滤网过滤到出口。当过滤器需要排污时,关闭蝶阀,打开排污阀,水流经滤网前半段过滤,部分水流由出口流入系统,剩余水流由滤网后半段外侧流入内侧,经排污口排出,起到反向自动冲洗滤网的作用。这样整个冲洗过程系统可正常工作,无停机。

全自动反冲洗过滤器技术参数:

工作压力:≤1.0MPa

工作温度:≤100℃

压损:≤0.015MPa

过滤精度:d=1.0mm

其它:工作压力、过滤精度及规格尺寸可按用户要求制造。

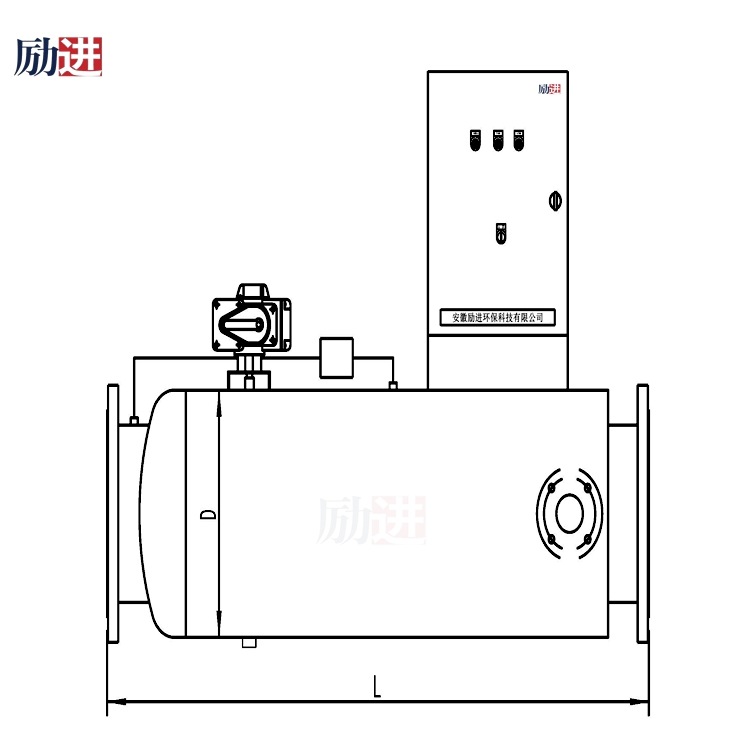

全自动反冲洗过滤器选型参照表:

型号

流量
(T/h)

进出口径

排污口径(mm)

D

(mm)

L
(mm)

重量
(Kg)

mm

in

LJ-2PZ

19

50

2

25

159

500

50

LJ-2.5PZ

28

65

2.5

25

159

500

50

LJ-3PZ

50

80

3

25

219

550

60

LJ-4PZ

80

100

4

25

219

600

70

LJ-5PZ

125

125

5

25

219

650

80

LJ-6PZ

180

150

6

32

273

800

100

LJ-8PZ

320

200

8

40

325

900

150

LJ-10PZ

490

250

10

50

377

1050

180

LJ-12PZ

710

300

12

65

426

1100

200

LJ-14PZ

970

350

14

65

478

1200

266

LJ-16PZ

1260

400

16

65

530

1350

350

LJ-18PZ

1590

450

18

80

630

1500

445

LJ-20PZ

1970

500

20

100

720

1700

500

LJ-24PZ

2850

600

24

125

800

1900

620

以上数据仅供参考,以每次出货产品数据为准。

全自动反冲洗过滤器技术特点:

1、过滤精度高,出水水质稳定。

2、通过自身的检索和应变功能,实现自动反冲洗,可应对不稳定的水质波动,无人工干预。

3、控制系统反应灵敏,运行正常,具有压差和时间双重设定功能,可以根据不同水源和过滤精度灵活调整反洗压差或时间设定值。

4、反冲洗的同时不中断正常产水,连续运行。

5、反冲洗历时短,反洗水耗为正常产水量的0.01-0.02%,省水、省电、节约能源。

6、结构设计紧凑合理,占地面积小,安装移动灵活方便。
