支持GB28181是正确的事情，可能也是困难的事情，因为困难所以有趣。

Introduction

在非常多朋友的努力下，SRS的GB功能不少，详细可以参考srs-gb28181[1]。由于GB和摄像头的复杂性，问题也是不少的，特别是稳定性问题，这也是为什么GB一直迟迟没有进SRS 5.0分支的原因。

现在SRS 5.0已经临近功能封版了，我们增加了几个大的功能和改进，最后一个功能就是在考虑是否支持GB。鉴于GB目前的稳定性表现，肯定不能完全合并过来，是否能有稳定性更高的合并办法？

如果减少功能，当然稳定性就会提升，所以SRS 5.0可能的合并方式，就是只合并一个最简单的GB的能力，我们就叫它PoC吧。我列一下我知道的GB的功能清单：

  1. 1. 摄像头通过SIP注册。srs-gb28181支持。PoC支持。
  2. 2. 自动邀请摄像头推流。srs-gb28181支持。PoC支持。
  3. 3. GB/2016转RTMP协议。srs-gb28181支持。PoC支持。
  4. 4. 基于TCP的SIP信令。srs-gb28181支持。PoC支持。
  5. 5. TCP单端口传输媒体。srs-gb28181支持。PoC支持。
  6. 6. 基于UDP的SIP信令。srs-gb28181支持。PoC不支持。
  7. 7. UDP单端口传输媒体。srs-gb28181支持。PoC不支持。
  8. 8. GB/2011转RTMP协议。srs-gb28181支持。PoC不支持。
  9. 9. UDP/TCP多端口传输媒体。srs-gb28181支持。PoC不支持。
  10. 10. HTTP API查询GB流。srs-gb28181支持。PoC不支持。
  11. 11. HTTP API云台摄像头。srs-gb28181支持。PoC不支持。
  12. 12. Web管理页面。srs-gb28181支持。PoC不支持。
  13. 13. GB下级服务器。srs-gb28181不支持。PoC不支持。
  14. 14. GB语音对讲。srs-gb28181不支持。PoC不支持。
  15. 15. GB回看。srs-gb28181不支持。PoC不支持。
  16. 16. GB加密传输。srs-gb28181不支持。PoC不支持。

Note: PoC就是SRS 5.0打算合并进来的GB的能力。srs-gb28181[2]就是SRS目前支持的GB的能力。

是否合并进5.0的条件，是需要评估下，是否能达到相对比较稳定的状态，以及能持续维护这个功能。从这两个角度说，尽量少的功能，都是对这两个目标有利的。

实际应用中，可能真正直接用SRS就上线GB项目基本上不可能，实际上也没有一个开源项目能做到，因为GB有非常多的业务定制，必须依赖深度定制才能上线。基于这个判断，SRS的GB和多线程类似，主要是提供基本的框架，方便大家定制，让大家在定制时能有一个相对比较稳定的基础。

特别说明的是，建议使用成熟的SIP库，比如Java写的jsip[3]，而不要基于SRS的SIP实现。因为SIP有非常多的业务逻辑，C++写业务逻辑非常容易出问题。我们基于jsip实现了一个例子，供大家参考srs-sip[4]。

Note: SRS 5.0还是会实现一个SIP协议栈，但是只会实现非常非常基础的能力，未来也不会继续扩展它，主要是为了方便接入。

看到不断的有朋友在使用SRS做GB的项目，而大家一致反馈GB是个很难填的坑，希望SRS微薄的贡献，能让GB开发者日子过的稍微容易点点。

Note: 其实，除了GB协议，越来越多的摄像头开始支持RTMP推流，甚至SRT或者WebRTC推流。从未来看，GB协议也不一定就是唯一可用的协议，当然了人应该活在当下，既然有这么多开发者在用SRS做GB，那么SRS尽量把GB做好一些，也是应该做的。

最后，最重要的，希望大家降低期望，GB的坑太难填了，希望不要期待SRS能做多好。

Usage

首先，编译和启动SRS，请确认版本为5.0.74+：

./configure --gb28181=on
make
./objs/srs -c conf/gb28181.conf

复制

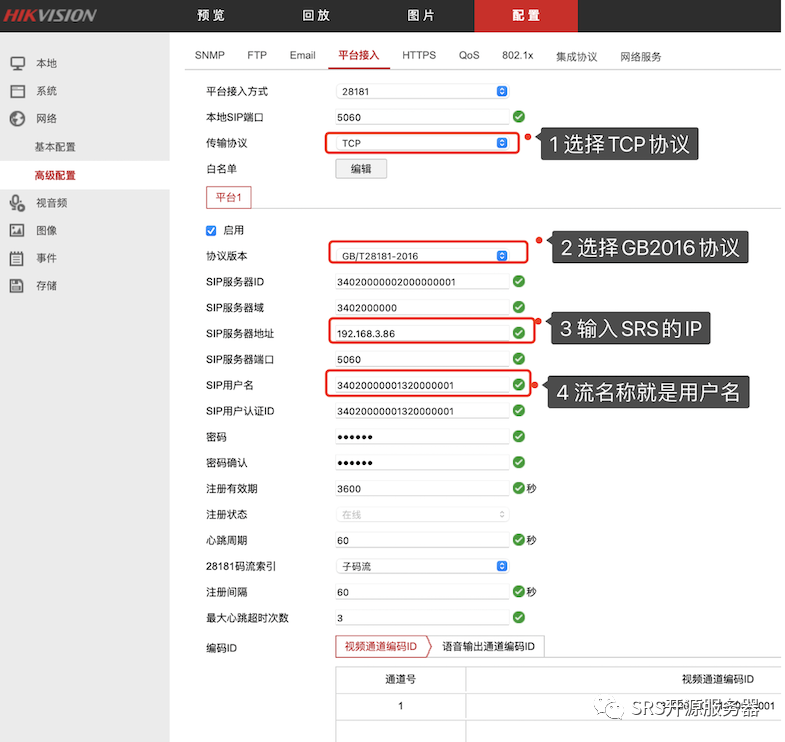

然后，在摄像头配置中，选择AAC编码，然后在平台中配置SIP服务器为SRS，如下图所示：

;

;

  • • 必须是AAC编码，在音频编码中，选择AAC，采样率44100HZ。
  • • 必须是GB-2016标准，否则不支持TCP，在协议版本中选择GB/T28181-2016。
  • • 必须是TCP协议，不支持UDP，在传输协议中选择TCP，并使用GB-2016标准。

摄像头注册后，SRS会自动邀请摄像头推流，可以打开下面的链接播放：

  • • http://localhost:8080/live/34020000001320000001.flv[5]
  • • http://localhost:8080/live/34020000001320000001.m3u8[6]
  • • webrtc://localhost/live/34020000001320000001[7]

Note: 请把流名称换成你的设备名称，然后点播放。

由于我家里设备不方便长时间推流测试，我最多推流了13小时还是正常的，欢迎大家用专门的测试环境和设备测一测，我们第一个小目标是不间断推流一个月。

Candidate

GB的Candidate定义和WebRTC: Candidate[8]概念上一致，都是需要暴露一个客户端能访问的IP地址，在SDP中传递给客户端。比如：

  1. 1. 在SRS配置中设置stream_caster.sip.candidate，SRS启动会读取这个配置，比如192.168.1.100。
  2. 2. GB设备通过SIP注册到SRS，SRS发起INVITE消息，消息的Body就是SDP，SDP会指定这个IP地址，比如IN IP4 192.168.1.100。
  3. 3. GB设备连接这个IP地址tcp://192.168.1.100:9000，并发起媒体请求。

Note: 媒体的端口是配置在stream_caster.listen中的，目前只支持TCP端口。

这个CANDIDATE就是媒体服务器的IP，它和SIP的服务器地址可以是不同的，SIP服务器地址是在Usage[9]中配置在客户端的。

Note: 由于GB的SIP协议，在REGISTER时To字段并没有带服务器的地址，所以导致服务器无法从SIP中发现自己的地址，只能依靠服务器配置。

当然，如果网卡配置了客户端可以访问的地址，可以把CANDIDATE配置为*，让SRS自己发现。

Protocols

GB相关的协议如下：

  • • RFC3261: SIP: Session Initiation Protocol[10]
  • • RFC4566: SDP: Session Description Protocol[11]
  • • RFC4571: RTP & RTCP over Connection-Oriented Transport[12]
  • • GB28181-2016: 公共安全视频监控联网系统信息传输、交换、控制技术要求[13]
  • • ISO13818-1-2000[14]: MPEGPS(Program Stream), PS媒体流规范。

SIP Parser

C++没有特别好的SIP库，这也是SIP处理不稳定的一个原因。

不过发现SIP协议和HTTP协议结构非常一致，因此SRS采用http-parser[15]解析SIP，这个库是nodejs维护的，之前好像是NGINX中扒出来的，所以稳定性还是非常高的。

当然用HTTP解析SIP，需要有些修改，主要是以下修改：

  • • Method：需要新增几个方法，比如REGISTER、INVITE、ACK、MESSAGE和BYE，这是GB常用的几个消息。
  • • RequestLine：解析path时需要修改，SIP是sip:xxx格式，会被认为是HTTP完整URL格式导致解析失败。
  • • ResponseLine：生成Response时需要修改，主要是协议头，从HTTP/1.1改成SIP.2.0。

基本上改变非常小，所以协议稳定性是可以保障，可以算是解决了一个难题。

SIP和HTTP不同的是，在同一个TCP通道中，并不一定就是一个Request对应一个Response，比如INVITE之后，可能会有100和200两个响应，而SRS也不固定就是Server，也有可能是Client。而这些情况，http-parser可以设置为BOTH方式，这样可以解析出Request和Response：

    SrsHttpParser* parser = new SrsHttpParser();
    SrsAutoFree(SrsHttpParser, parser);

    // We might get SIP request or response message.
    if ((err = parser->initialize(HTTP_BOTH)) != srs_success) {
        return srs_error_wrap(err, "init parser");
    }

复制

Note: 从HTTP消息来看，并没有规定只能一个Request对应一个Response，因此这个也不会带来额外问题。

在实际解析中，发现有时候发送的头有空格，比如：

Content-Length:         142\r\n

复制

这实际上是符合规范的，但如果手动解析可能会有问题，而HTTP-Parser能正确处理这种情况。

REGISTER

GB的注册流程：

  1. 1. 在设备设置好SIP服务器为SRS。
  2. 2. 设备发送SIP格式的REGISTER消息。
  3. 3. SRS回应200/OK，注册成功。

GB的心跳：

  1. 1. 设备后面会不断发送MESSAGE作为心跳消息。
  2. 2. SRS回应200/OK，心跳成功。

SRS若重启后，由于没有保存任何状态，所以收到的可能是设备的MESSAGE消息，而没有REGISTER消息，所以希望设备能重新注册。向各位同学以及SIP和GB的专家请教后，重新注册的可能方法包括：

  • • 不回应MESSAGE消息，一般3次心跳超时（在设备配置上有设置）。验证发现，海康设备心跳周期默认60秒，所以大概在3分钟左右会重新注册。
  • • 对MESSAGE回应403或者其他消息。验证发现，效果和不回应一样，设备并不会特别处理。
  • • 给设备发送重启指令，参考A.2.3 控制命令，远程启动是<TeleBoot>Boot</TeleBoot>，尝试重启设备后会重新注册。这个还没验证。
  • • 回应REGISTER消息时，将EXPIRE设置短一些，缩短注册的间隔，比如改成30秒。验证发现，尽管设置为30秒，但还是会在一个心跳时间才会重新注册，也就是60秒。
  • • 在设备的配置上，将心跳周期改短一些，默认60秒，最小是5秒，这样超时会更快。验证发现，心跳改5秒，最短可以26秒左右重新注册。
  • • 加一层SIP Proxy，让Proxy来保存相关的信息，将状态转移到Proxy。这个方案应该可行，不过SRS不太合适，引入额外组件会让开源很复杂，大家自己的实现中可以尝试。
  • • 重启前发消息。这个方案在SRS Gracefully Quit时有效，但有时候会kill -9或者系统OOM，不会给程序机会清理，所以这个不能适应所有场景。不过在主动升级时，一般会用Gracefully Quit，这时可以有机会处理这个问题，大家可以尝试。

总之，是没有特别可靠的办法能让摄像头立刻重新注册，SRS必须在逻辑上处理这个问题：SRS启动或重启后，摄像头还在已经注册，甚至在传输流的状态。

Note: 由于很多问题都是持续长时间运行，而系统的某一方重启了，导致状态不一致，引起各种问题。因此，在SRS重启或者启动时，若发现有摄像头是在注册或传输流的状态，那么应该尝试让摄像头重新走一次流程，比如重新注册和重新推流，这样让双方的状态一致，可靠性会更高。

Note: 验证发现，重新注册，对正在传输的媒体流不影响。设备会探测端口可达性，如果TCP断开，或者UDP端口不可达，则会停止流传输。

TCP or UDP

在使用TCP或UDP协议上，我们选择先支持TCP协议，包括SIP信令和PS媒体。

根据SIP协议的规定，TCP是必须要支持的，也是RFC3261比RFC2543一个重要的更新，参考RFC3261: Transport[16]。

至于媒体协议，GB由于使用了PS格式，其实PS一般是用于存储格式，而TS是网络传输格式，或者说TS考虑了更多的网络传输问题，而PS则更多假设像磁盘读写文件一样可靠，因此，PS基于TCP传输也会更加简单。

GB 2016中对于TCP的描述在附录L，即基于TCP协议的视音频媒体传输：

实时视频点播、历史视频回放与下载的TCP媒体传输应支持基于RTP封装的视音频PS流，封装格式参照IETF RFC 4571。

在实际应用中，大部分也是使用TCP，而不是用UDP，特别在公网上UDP会有丢包，而GB没有设计重传或FEC。使用TCP的好处：

  • • UDP由于无状态，在服务器重启时，设备感知不到服务重启，可能还能继续传输数据，导致两边状态不同步，长久持续这样可能会导致问题，比如设备会提示请求超过上限。
  • • GB的信令和媒体分离，如果使用TCP则可以很好的同步状态，比如信令可用媒体不可用或断开，媒体可用信令不可用，这些最终都反应到连接的断开。具体请参考Protocol Notes[17]。
  • • 服务器重启后，可以使用缩短REGISTER的Expires，缩短心跳间隔，让设备重新注册，重新进入推流状态。服务器重启后，设备可以快速感知到媒体链路断开。
  • • 传输过程中，若出现网络抖动导致链接断开，服务器和设备都可以很快感知到，进入异常处理流程。

因此，SRS先支持TCP，而不支持UDP。也就是先支持GB28181 2016，而不是支持GB28181 2011。

Note: 需要显式开启GB28181-2016，并开启TCP协议才可以。

Protocol Notes

SIP协议上特别需要注意的地方：

  • • Via的branch必须是z9hG4bK开头，参考Via[18]的说明。
  • • INVITE的200(OK)的ACK消息，ACK的Via的branch必须是新的，ACK并不是INVITE的transaction，参考Via[19]和Example[20]。
  • • INVITE的Contact是自己的地址，而不是GB设备的，也就是Contact应该由From生成而不是To，参考Contact[21]和Example[22]。
  • • INVITE的Subject，定义为媒体流发送者ID:发送方媒体流序列号,媒体流接收者ID:接收方媒体流序列号，参考附录K[23]。对于s=Play实时观看的场景，接收方媒体流序列号(SSRC)其实没有定义；根据各位同学反馈，一般这个字段填0。

SDP协议上特别注意的地方：

  • • y字段: 为十进制整数字符串, 表示SSRC值。格式如下:dddddddddd。其中, 第1位为历史或实时媒体流的标识位, 0为实时, 1为历史；第2位至第6位取20位SIP监控域ID之中的4到8位作为域标识, 例如13010000002000000001中取数字10000; 第7位至第10位作为域内媒体流标识, 是一个与当前域内产生的媒体流SSRC值后4位不重复的四位十进制整数。

Note: SDP中的y=字段，是GB扩展的字段，在WebRTC中是用a=ssrc:xxxx表达的SSRC。

信令和媒体配合：

  • • 信令注册、INVITE、TRYING、200、ACK后，媒体开始传输。参考 gb-media-ps-normal.pcapng.zip[24]
  • • 媒体正常传输过程中，信令重新注册，不影响媒体，继续正常传输。 参考 gb-media-ps-sip-register-loop.pcapng.zip[25]
  • • 信令正常完成INVITE，媒体TCP端口若不打开，设备尝试连接一次后放弃。参考 gb-media-disabled-sip-ok.pcapng.zip[26]
  • • 媒体正常传输过程中，信令断开，一定时间后，媒体断开。参考 gb-media-ps-sip-disconnect.pcapng.zip[27]
  • • 媒体正常传输过程中，TCP连接断开，客户端不会重试。参考 gb-media-disconnect-sip-ok.pcapng.zip[28]

媒体协议：

  • • 解析媒体流时，可能会出现各种错误，此时会丢弃整个pack的数据，直到下一个pack到来(00 00 01 ba)。其中包括RTP解析失败，非法的PS头(非00 00 01开头)，部分PES头(比如在前一个TCP包的尾部)，甚至还有RFC4571的包解析失败(头两个字节代表的长度信息是0)。
  • • SRS支持恢复模式，遇到解析摄像头的包失败会进入恢复模式，但有时候也会出现无法恢复的情况，因此会限制每次最大的恢复次数，如果连续多个包还不能恢复，那就断开媒体连接，进入信令重新INVITE的过程。若包长度异常，很大概率是无法恢复，则关闭恢复模式，直接进入重新INVITE流程。
  • • 媒体使用MPEGPS流，其中length为16位，也就是PES最大长度为64KB。PS是对超过64KB的帧直接分包，分成多个PES，按照时间戳组合；另外，一个pack中只有一个Video，可能会有多个Audio，因此Audio每帧不超过64KB。示例如下所示：

媒体PS组包，超过64KB的情况：

PS: New pack header clock=2454808848, rate=159953
PS: New system header rate_bound=159953, video_bound=1, audio_bound=1
PS: Got message Video, dts=2454808848, seq=22204, base=2454808848 payload=29B, 0, 0, 0, 0x1, 0x67, 0x4d, 0, 0x32
PS: Got message Video, dts=0, seq=22204, base=2454808848 payload=8B, 0, 0, 0, 0x1, 0x68, 0xee, 0x3c, 0x80
PS: Got message Video, dts=0, seq=22204, base=2454808848 payload=9B, 0, 0, 0, 0x1, 0x6, 0xe5, 0x1, 0x2b
PS: Got message Video, dts=0, seq=22250, base=2454808848 payload=65471B, 0, 0, 0, 0x1, 0x65, 0xb8, 0, 0
PS: Got message Video, dts=0, seq=22252, base=2454808848 payload=2112B, 0x48, 0x4c, 0xf2, 0x94, 0xaa, 0xbc, 0xed, 0x3d
PS: Got message Audio, dts=2454812268, seq=22253, base=2454808848 payload=99B, 0xff, 0xf9, 0x50, 0x40, 0xc, 0x7f, 0xfc, 0x1
PS: Got message Audio, dts=2454814338, seq=22254, base=2454808848 payload=96B, 0xff, 0xf9, 0x50, 0x40, 0xc, 0x1f, 0xfc, 0x1

PS: New pack header clock=2454812448, rate=159953
PS: Got message Video, dts=2454812448, seq=22283, base=2454812448 payload=39457B, 0, 0, 0, 0x1, 0x61, 0xe0, 0x8, 0xbf
PS: Got message Audio, dts=2454816498, seq=22284, base=2454812448 payload=101B, 0xff, 0xf9, 0x50, 0x40, 0xc, 0xbf, 0xfc, 0x1
PS: Got message Audio, dts=2454818568, seq=22285, base=2454812448 payload=107B, 0xff, 0xf9, 0x50, 0x40, 0xd, 0x7f, 0xfc, 0x1

复制

Note: 这两有两个pack，每个pack只有一个Video帧（不算编码头），每个都有两个Audio包。 Note: 第一个pack，前三个Video(Seq=22204)，是编解码信息，一般在I帧前面都是编码头，SPS/PPS等信息。 Note: 第一个pack，后两个Video(Seq=22250/22252)实际上就是一个关键帧，第一个是00 00 01开头，第二个直接就是接续的视频数据；第一个超过64KB，所以分成了两个。 Note: 第一个pack，最后两个Audio消息，它们时间戳是不同的。 Note: 第二个pack，只有一个Video，没超过64KB，而且没有system header和PSM，所以一般不是关键帧（具体以NALU解析为准）。 Note: 第二个pack，后面两个是Audio消息，时间戳也不同。 Note: 两个pack的Video间隔，是2454812448-2454808848=3600，也就是40ms，也就是视频FPS=25。而Audio之间的间隔，是2454810198-2454808128=2070，也就是23ms。

Wireshark

Wireshark默认就能解析GB的SIP的包，5060端口认为是SIP的默认端口。而GB媒体则需要操作下，这小节总结下如何用Wireshark解析媒体包。

SRS使用TCP传输媒体，所以格式是RFC4571: RTP & RTCP over Connection-Oriented Transport[29]，就是前两个字节是长度，后面是RTP包。

Note: Wireshark支持RFC4571[30]，它的Dissecotr是rtp.rfc4571。

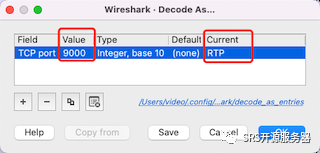

有两种方法，一种直接打开包后，输入过滤tcp.port==9000，然后右键包，选择Decode as > RTP，就可以看到解析成了RFC4517，如下图所示：

;

Decode As RTP

还有一种方法，直接加载SRS的research/wireshark/gb28181.lua[31]插件，将TCP/9000数据解析为RFC4571格式，执行如下命令：

cd ~/git/srs/trunk/research/wireshark
mkdir -p ~/.local/lib/wireshark/plugins
ln -sf $(pwd)/gb28181.lua ~/.local/lib/wireshark/plugins/gb28181.lua

复制

Note: Wireshark的插件目录，不同平台会不同，请百度下在哪里，直接把插件拷贝进去也可以。

解析成功后，直接过滤rtp包，可以看到GB的媒体数据，如下图所示：

Wireshark GB28181 Plugin

Note: 注意RTP的Payload就是MPEG-PS[32]，开头是00 00 01 BA的标识符，不过Wireshark不支持PS流解析。

工具准备好了，分析起来也会更方便。

Lazy Sweep

GB存在和Source清理[33]一样的问题。在GB中，存在SIP连接协程，媒体连接协程，会话协程等多个协程，这些协程之间会互相引用对象，而它们的生命周期是不一致的。

比如：SIP连接，需要持有会话对象的指针，当设备连接到SRS时，需要更新会话协程的SIP连接对象，这样会话需要发送信令消息，就可以走最新的SIP连接发送。

比如：媒体连接，收到媒体PS pack时，需要通知会话协程处理，转成RTMP流。媒体连接断开时，需要通知会话协程，会话协程会发送BYE和重新INVITE，通知设备重新推流。

比如：会话对象，有自己的生命周期，简单设计就是和Source一样永远不清理，这样它生命周期就会比SIP和媒体协程活得更长，这样它们引用会话对象时就是安全的，但这样就会有内存不释放的问题。同样，SIP连接一定需要清理，所以会话对象就可能会持有野指针问题。

Source清理的问题，本质上是多个协程之间生命周期不同步，所以如果释放Source后可能有些协程活得比Source更久，就可能出现野指针引用。详细请查看#413[34]的描述。

而这些问题的解决方案都是Lazy Sweep，也就是互相持有的不是裸指针，而是Wrapper指针（有点像C++ 11的智能指针只是没有什么智能可言），因为Wrapper释放后Resource还是可用的，其他Wrapper对象还是可以使用Resource，我们在释放Resource时，等所有Wrapper都释放后再安全释放，也就是Lazy Sweep。

先在SRS 5.0 GB上实现这个机制，估计在6.0就可以比较容易实现Source的释放了。

比如有两个资源，互相依赖，定义如下：

class SrsLazyGbSipTcpConn : public ISrsLazyResource {
private:
    SrsLazyGbSessionWrapper* session_;
};

class SrsLazyGbSession : public ISrsLazyResource {
private:
    SrsLazyGbSipTcpConnWrapper* sip_;
};

复制

它们对应的Wrapper定义如下，使用宏定义会很简单：

class SrsLazyGbSipTcpConnWrapper : public ISrsResource, public ISrsGbSipConnWrapper {
    SRS_LAZY_WRAPPER_GENERATOR(SrsLazyGbSipTcpConn, SrsLazyGbSipTcpConnWrapper, SrsLazyGbSipTcpConn);
};

class SrsLazyGbSessionWrapper : public ISrsResource {
    SRS_LAZY_WRAPPER_GENERATOR(SrsLazyGbSession, SrsLazyGbSessionWrapper, SrsLazyGbSession);
};

复制

比如sip对象创建Session，放到全局对象管理manager里面，然后自己拷贝一份引用：

SrsLazyGbSessionWrapper* session = new SrsLazyGbSessionWrapper();
_srs_gb_manager->add_with_id(device, session);
session_ = session->copy();

复制

这样在释放sip对象时，是直接释放的session的wrapper，而在sip对象生命周期中，session一直是可用的：

SrsLazyGbMediaTcpConn::~SrsLazyGbMediaTcpConn() {
    srs_freep(session_);
}

srs_error_t SrsLazyGbSipTcpConn::cycle() {
  session_->resource()->on_sip_dispose();

复制

同样，session对象拥有的是sip对象的wrapper，是sip自己传过来的，session会持有一份拷贝：

void SrsLazyGbSession::on_sip_transport(SrsLazyGbSipTcpConnWrapper* sip) {
    srs_freep(sip_);
    sip_ = sip->copy();
}

复制

这样在session释放时，也是直接释放sip的wrapper，在session生命周期中，sip一直都是可用的：

SrsLazyGbSession::~SrsLazyGbSession() {
    srs_freep(sip_);
}

srs_error_t SrsLazyGbSession::cycle() {
    sip_->resource()->interrupt();

srs_error_t SrsLazyGbSession::do_cycle() {
    while (true) {
        if (sip_->resource()->is_bye()) {

srs_error_t SrsLazyGbSession::drive_state() {
    if (state_ == SrsGbSessionStateInit) {
        if (sip_->resource()->is_registered()) {

复制

而sip和session在释放自己的wrapper时，也不用关注谁在使用，只需要根据自己的创建选择对应的释放即可，比如一般使用manager管理对象，那么就应该使用manager释放对象：

srs_error_t SrsLazyGbSipTcpConn::cycle() {
    // Note that we added wrapper to manager, so we must free the wrapper, not this connection.
    SrsLazyGbSipTcpConnWrapper* wrapper = dynamic_cast<SrsLazyGbSipTcpConnWrapper*>(gc_creator_wrapper());
    _srs_gb_manager->remove(wrapper);

srs_error_t SrsLazyGbSession::cycle() {
    // Note that we added wrapper to manager, so we must free the wrapper, not this connection.
    SrsLazyGbSessionWrapper* wrapper = dynamic_cast<SrsLazyGbSessionWrapper*>(gc_creator_wrapper());
    _srs_gb_manager->remove(wrapper);

复制

此外，wrapper对象就是普通的对象，可以直接被释放，也可以用manager释放，都是可以的。

这个方案和直接裸指针引用的差别，在于增加了一个wrapper对象，没有任何其他特别的地方，看起来只是加了一层函数而已，是最简单的方案。

Benchmark

GB缺乏工具链，基本上是空白的，而没有工具，就只能借助真实的摄像头测试，这基本上就是原始时代：

  • • 摄像头只能覆盖基本的正常流程，以及一些能操作的异常流程，无法覆盖SRS设计的状态机，会导致某些状态下异常。
  • • 摄像头的断开和重推流周期太慢，估计得15秒左右，而工具比如utest或benchmark，可以做到1秒就能重推，这样效率才能提高。
  • • 摄像头无法实现utest和回归测试，这次测试完是好的，但未来不知道什么时候就改坏了，这样出现问题后排查的效率就非常低。

和WebRTC一样，SRS也会完善GB的工具链，参考srs-bench[35]，我们会基于Go的各种库实现GB的自动测试，也可以用作模拟摄像头。使用到的库包括：

  • • ghettovoice/gosip[36]：SIP协议栈，这个库WebRTC段维伟也有贡献，模拟GB的SIP。
  • • gomedia/mpeg2[37]：打包PS流，包括Pack头、System头、PSM包、音视频PES包等。
  • • pion/rtp[38]：打包RTP头。由于GB的SDP不标准，所以没用pion的SDP解析，直接字符串查找SSRC即可。
  • • pion/h264reader[39]: 读取h264格式的视频文件，在压测工具中，使用FFmpeg将FLV转成h264格式的视频文件，方便测试时分开测试音视频。
  • • go-oryx-lib/aac[40]: 读取AAC格式的音频文件，在压测工具中，使用FFmpeg将FLV转成ogg/aac等音频文件格式，方便测试时分开测试音视频。

Go的库一致性比C++的高，当然风格也有差别，调试很方便，用作Benchmark工具是足够了。

使用方法，下载代码后编译，执行--help可以看到参数和实例，注意依赖Go编译环境请先安装Go：

git clone -b feature/rtc https://gitee.com/ossrs/srs-bench.git
cd srs-bench
make && ./objs/srs_bench -sfu gb28181 --help

复制

模拟一个摄像头推流：

./objs/srs_bench -sfu gb28181 -pr tcp://127.0.0.1:5060 -user 3402000000 -random 10 \
  -server 34020000002000000001 -domain 3402000000 -sa avatar.aac \
  -sv avatar.h264 -fps 25

复制

Note: SRS使用user字段作为设备标识，转成RTMP也作为流名称，压测工具支持随机10位数字的user，通过random指定，这样可以每次模拟不同的设备。如果希望模拟一台固定的设备，不指定random，而指定完整的user即可。

Note: 需要先启动本机SRS。压测工具自带了测试样本avatar.h264和avatar.aac，如果需要其他的测试样本，可以用FFmpeg生成。

同样，SRS的回归测试，也会执行GB的回归测试，每次提交都会检查是否GB正常，也可以手动执行回归测试：

cd srs-bench
go test ./gb28181 -mod=vendor -v

复制

Note: 测试前需要先启动SRS服务器，参考前面压测的说明。

Go最厉害的是这些控制机制，覆盖得非常全面，比如：

  1. 1. 启动三个协程，必须等三个协程结束后才能退出，并判断错误结果，决定测试是否成功。
  2. 2. 推流和播放协程，必须等待主协程初始化完毕才能启动。
  3. 3. 播放协程，必须等待推流建联后才能建联。
  4. 4. 所有协程，都不能超过测试用例的超时时间，比如5秒。
  5. 5. 若有协程异常，应该立刻结束，比如播放异常，推流就算正常也应该结束。
  6. 6. 若所有正常，也应该在一定包数之后结束，比如收发100个包，这样尽快可以跑完测试，比如100ms，而不是每个必须5秒（会导致整体测试时间太长）。

这些全都是控制机制，Go用了select+chan、WaitGroup、Context三个基础组件就全部支持了，不得不佩服Go这个设计还是非常非常牛逼的。

Commits

和GB相关的修改：

  • • HTTP: Support HTTP header in creating order. v5.0.68[41] GB的SIP头没有明确要求有序，不过倒是提过尽量优先，比如Via一般是放第一个。SIP使用HTTP协议栈解析，所以SIP的头有序，就改了HTTP支持头有序，按照添加的顺序，而不是默认的字母顺序。
  • • Kernel: Support lazy sweeping simple GC. v5.0.69[42] 支持简单的延迟清理的GC，解决多个协程之间依赖对象的问题，未来Source清理[43]也可以使用这个机制。在GB上这个问题非常严重，因为有多个协程和多个对象互相依赖，清理时特别容易出现问题。此外，WebRTC over TCP也有两个协程的交互，也可以采用这个机制。
  • • GB28181: Refine HTTP parser to support SIP. v5.0.70[44] 使用http parser解析SIP协议栈，本质上SIP和HTTP在协议格式上基本一致，在RFC中也说明了这一点。详细参考SIP Parser[45]中的说明。
  • • RTC: Refine SDP to support GB28181 SSRC spec. v5.0.71[46] 使用RTC的SDP对象，解析和编码GB的SDP，主要是支持SSRC的格式y=ssrc的方式，以及一些不同的需要定义的字段。
  • • ST: Support set context id while thread running. v5.0.72[47] 支持协程运行过程中改变ContextID，SIP和媒体线程运行后，从包中解析才知道对应的Session，然后将自己的ContextID设置为Session的，这样可以将日志全部打印到一个ContextID上，排查时可以查询这个ID即可。
  • • HTTP: Skip body and left message by upgrade. v5.0.73[48] 解决HTTP Parser调用的问题，支持SIP这样可能多个Request或Response消息的情况，只解析头并且不解析剩下的数据，避免解析失败。
  • • GB28181: Support GB28181-2016 protocol. v5.0.74[49] GB的主要逻辑，大约3.5K行左右，其他是测试代码大约4K行，以及srs-bench依赖的Go的第三方库。

Thanks

特别感谢夏立新等同学，两年前让SRS支持了GB功能，经过这两年的积累，我们形成了GB的开源社区，了解了GB的应用场景，以及主要的发展方向。

经过这两年对GB的理解，我们也终于有信心把GB合并到SRS 5.0，除了夏立新和陈海波，其中有非常多的同学的贡献，很抱歉无法一一表达。

在合并GB进SRS 5.0过程中，对于其中的难点和疑点，也有很多同学给与了帮助，包括王冰洋、陈海博、沈巍、周小军、夏立新、杜金房、姚文佳、潘林林等等同学。

引用链接

[1] srs-gb28181: https://github.com/ossrs/srs-gb28181/issues/4 [2] srs-gb28181: https://github.com/ossrs/srs-gb28181/issues/4 [3] jsip: https://github.com/usnistgov/jsip [4] srs-sip: https://github.com/ossrs/srs-sip [5] http://localhost:8080/live/34020000001320000001.flv: http://localhost:8080/players/srs_player.html?stream=34020000001320000001.flv [6] http://localhost:8080/live/34020000001320000001.m3u8: http://localhost:8080/players/srs_player.html?stream=34020000001320000001.m3u8 [7] webrtc://localhost/live/34020000001320000001: http://localhost:8080/players/rtc_player.html?stream=34020000001320000001 [8] WebRTC: Candidate: https://ossrs.io/lts/en-us/docs/v5/doc/webrtc#config-candidate [9] Usage: #usage [10] RFC3261: SIP: Session Initiation Protocol: https://www.ietf.org/rfc/rfc3261.html [11] RFC4566: SDP: Session Description Protocol: https://www.ietf.org/rfc/rfc4566.html [12] RFC4571: RTP & RTCP over Connection-Oriented Transport: https://www.ietf.org/rfc/rfc4571.html [13] GB28181-2016: 公共安全视频监控联网系统信息传输、交换、控制技术要求: https://openstd.samr.gov.cn/bzgk/gb/newGbInfo?hcno=469659DC56B9B8187671FF08748CEC89 [14] ISO13818-1-2000: https://ossrs.net/lts/zh-cn/assets/files/hls-mpeg-ts-iso13818-1-d21d1e9765012a327f03b43ce460079a.pdf [15] http-parser: https://github.com/ossrs/http-parser [16] RFC3261: Transport: https://www.ietf.org/rfc/rfc3261.html#section-18 [17] Protocol Notes: #protocol-notes [18] Via: https://www.ietf.org/rfc/rfc3261.html#section-8.1.1.7 [19] Via: https://www.ietf.org/rfc/rfc3261.html#section-8.1.1.7 [20] Example: https://www.ietf.org/rfc/rfc3261.html#section-24.2 [21] Contact: https://www.ietf.org/rfc/rfc3261.html#section-8.1.1.8 [22] Example: https://www.ietf.org/rfc/rfc3261.html#section-24.2 [23] 附录K: https://openstd.samr.gov.cn/bzgk/gb/newGbInfo?hcno=469659DC56B9B8187671FF08748CEC89 [24] gb-media-ps-normal.pcapng.zip: https://github.com/ossrs/srs/files/9630224/gb-media-ps-normal.pcapng.zip [25] gb-media-ps-sip-register-loop.pcapng.zip: https://github.com/ossrs/srs/files/9630227/gb-media-ps-sip-register-loop.pcapng.zip [26] gb-media-disabled-sip-ok.pcapng.zip: https://github.com/ossrs/srs/files/9630216/gb-media-disabled-sip-ok.pcapng.zip [27] gb-media-ps-sip-disconnect.pcapng.zip: https://github.com/ossrs/srs/files/9630218/gb-media-ps-sip-disconnect.pcapng.zip [28] gb-media-disconnect-sip-ok.pcapng.zip: https://github.com/ossrs/srs/files/9630220/gb-media-disconnect-sip-ok.pcapng.zip [29] RFC4571: RTP & RTCP over Connection-Oriented Transport: https://www.ietf.org/rfc/rfc4571.html [30] RFC4571: https://github.com/wireshark/wireshark/commit/7eee48ad5588bc2debec0e564b3526c97a0eb125#diff-ef0e5a499517cb594820f7dfd9200ee5c3cf5bd32259e066464a40aa6eebfb1cR3601 [31] research/wireshark/gb28181.lua: https://github.com/ossrs/srs/blob/develop/trunk/research/wireshark/gb28181.lua [32] MPEG-PS: https://en.wikipedia.org/wiki/MPEG_program_stream [33] Source清理: https://github.com/ossrs/srs/issues/413#issuecomment-1227972901 [34] #413: https://github.com/ossrs/srs/issues/413 [35] srs-bench: https://github.com/ossrs/srs-bench/tree/feature/rtc [36] ghettovoice/gosip: https://github.com/ghettovoice/gosip [37] gomedia/mpeg2: https://github.com/yapingcat/gomedia/mpeg2 [38] pion/rtp: https://github.com/pion/rtp [39] pion/h264reader: https://github.com/pion/webrtc [40] go-oryx-lib/aac: https://github.com/ossrs/go-oryx-lib [41] HTTP: Support HTTP header in creating order. v5.0.68: https://github.com/ossrs/srs/commit/4b7d9587f [42] Kernel: Support lazy sweeping simple GC. v5.0.69: https://github.com/ossrs/srs/commit/927dd473e [43] Source清理: https://github.com/ossrs/srs/issues/413 [44] GB28181: Refine HTTP parser to support SIP. v5.0.70: https://github.com/ossrs/srs/commit/1e6143e2e [45] SIP Parser: #sip-parser [46] RTC: Refine SDP to support GB28181 SSRC spec. v5.0.71: https://github.com/ossrs/srs/commit/4ad4dd097 [47] ST: Support set context id while thread running. v5.0.72: https://github.com/ossrs/srs/commit/dc20d5ddb [48] HTTP: Skip body and left message by upgrade. v5.0.73: https://github.com/ossrs/srs/commit/cfbbe3044 [49] GB28181: Support GB28181-2016 protocol. v5.0.74: https://github.com/ossrs/srs/pull/3201

基于srs流媒体服务器搭建gb28181视频平台的微服务系统架构
weixin_44834554的博客
09-03 3862
GB/T28181-2016 《公共安全视频监控联网系统信息传输、交换、控制技术要求》是由公安部科技信息化局提出，由全国安全防范报警系统标准化技术委员会（SAC/TC100)归口，公安部一所等多家单位共同起草的一部国家标准。所谓的国标GB28181协议大家简单理解为SIP+RTP，SIP是信令协议，RTP是流媒体传输协议，PS流，由内往外推送视频流，支持视频上云，不同于RTSP的拉流模块，无法解决上云的问题，目前安防上云也是一个炙手可热的需求。
重磅：SRS 5.0正式支持Windows平台和安装引导程式
Atoops的博客
02-18 2686
这样就可以编译出Windows版本的SRS了，可执行文件在./objs/srs.exe，其他使用说明参考Getting Started[3]。从5.0.89之后，SRS 5.0每个版本release[4]，都会附带Windows的安装包。你可以下载后，快速安装和使用SRS。SRS 5.0.89+正式支持Windows，基于Cygwin64平台，支持代码编译，以及流水线，每个5.0的版本都会提供安装包。如果你需要自己从代码编译Windows版本的SRS，请先安装Cygwin64[1]。• 最新版本下载[6]
SRS-GB28181 实现浅析之一--基本功能
最新发布
markstudio的专栏
03-21 241
学习SRS ，了解SRS的基本结构， 记录SRS GB28181中的基本实现过程
Centos7部署SRS(GB28181版)
weixin_45996896的博客
03-02 2169
SRS是一个简单高效的实时视频服务器本文是在Centos7部署SRS(GB28181版)
视频云平台——搭建SRS5平台支持GB28181视频流的推送
网尘的技术专栏
03-03 2323
搭建视频云平台有很多种方式，如果是内部平台往抖音等平台推送，大可以采用SRS-Stack服务搭建模式，因为一般的视频源都可以控制在自己的网络范围内。 而如果是企业内网想要把视频送到云平台，国内的大客户（一般是国有大厂）们，最早接触的应该都是GB28181系列的平台，因此这次我们就来聚焦在GB28181视频推流的服务平台上。
探索SRS-GB28181：一款强大的国标GB28181视频服务器
gitblog_00045的博客
04-04 2130
探索SRS-GB28181：一款强大的国标GB28181视频服务器 项目地址:https://gitcode.com/gh_mirrors/sr/srs-gb28181 项目简介 是一个开源的、基于 SRS (Simple, Robust and Scalable) 的 GB28181 视频服务器，专为满足中国国家标准 GB/T 28181-2016 而设计。该项目提供了一套完整的解决方案，用于搭...
SRS支持rtmp/srt/gb28181/webrtc上行推流和rtmp/http-flv/hls/dash/gb28181/webrtc下行拉流
weixin_36873225的博客
02-02 2022
Remark: 海康摄像头默认会连接萤石云，可以在APP上看到摄像头的内网IP，然后访问这个IP进入管理页面。注意：host 配置，$CANDIDATE是自动获取eth0的IP，如果部署到公网，将$CANDIDATE改成公网IP。Remark: 若需要开启音频，需要将编码设置为AAC，同时采样率设置为44100HZ，否则Flash可能无法观看。推荐webrtc预览，延迟非常小，局域网在毫秒级，甚至500ms以内，外网还没验证，其他人验证的在1秒左右。，并且在摄像头的音频配置中开启。
SRS 实战 GB28181 流媒体服务解决方案
蜗牛的博客
04-20 9280
1、SRS 官网概述 SRS定位是运营级的互联网直播服务器集群，追求更好的概念完整性和最简单实现的代码。SRS提供了丰富的接入方案将RTMP流接入SRS， 包括推送RTMP到SRS、推送RTSP/UDP/FLV到SRS、拉取流到SRS。 SRS还支持将接入的RTMP流进行各种变换，譬如将RTMP流转码、流截图、 转发给其他服务器、转封装成HTTP-FLV流、转封装成HLS、 转封装成HDS、转封装成DASH、录制成FLV/MP4。SRS包含支大规模集群如CDN业务的关键特性， 譬如RTMP多级集群、源站集群
GB28181基于SRS的视频监控服务器：开源强强联合的实现实时监控解决方案
gitblog_01278的博客
10-18 821
GB28181基于SRS的视频监控服务器：开源强强联合的实现实时监控解决方案 srs-gb28181 GB28181 server based on SRS 项目地址: https://gitcode.com/gh_mirrors...
srs5.0 r2版本，gb28181流媒体服务软件
05-31
srs5.0 r2版本，gb28181流媒体服务软件
看国产开源流媒体SRS如何支持视频监控GB28181协议1
08-08
前言：本篇文章是第一篇介绍SRS的文章，后续应该还会有一些测试和使用经验的文章，同时可能会有一些源码阅读笔记。本篇文章主要是介绍下国产开源流媒体SRS涉及的入门
srs_code_note:直播点播，rtc学习资料，srs源代码分析，SRS4.0 GB28181对接，cdn原理实现，连麦，会议直播录相，微信小程序会议接收，sip客户端会议接收等方案文档，物联网调查报告，深度学习教材等
03-23
直播点播，RTC等相关学习资料 直播，实时音视频RTC等学习资料，有些来自于网络整理，内容不断完善中...内容包括：srs3.0源代码分析，SRS4.0 GB28181对接，ps流压测工具，cdn原理实现，连麦，会议直播录相，微信小程序会议接收，sip客户端会议接收等方案文档，物联网调查报告，深度学习教材，等。 开源中国： ://gitee.com/kyxlx550/srs_code_note GitHub： : 根据srs3.0源代码编写的代码分析，内容不断完善中.... SRS GB28181可对接标准的GB28181 IPC，NVR和GB28181下一级域平台，内置了GB28181常用的Sip信号。也可以不启用sip信令，只接收GB28181的PS流。可根据实际情况灵活配置。 基于srs-bench测试工具增加ps流压测工具 Gb28181-2016官网文档，公共安全视频监
gb28181 srs5.0版本
12-16
SRS5.0是SRS项目的一个关键版本，它支持了GB28181协议，使得SRS能够作为国标srs服务器，服务于我国的视频监控网络。在Windows环境下，用户可以通过简单的命令行操作启动SRS服务，运行`srs.exe -c conf/gb28181.conf`...
srs：SRS是RTMPHLSWebRTCSRTGB28181流群集，高效，稳定，简单
02-07
SRS / 3.0， ，是一个流媒体集成，支持RTMP / HLS / FLV，高效，稳定，易用，简单而快乐。 SRS是RTMP / HLS / FLV流式群集，高效，稳定，简单。 备注：尽管SRS是根据许可的，但是有一些依赖的库是使用其自己的许可...
部署SRS GB28181 服务器
Blueeyedboy521的博客
07-14 2689
SRS/5.0 is a simple, high efficiency and realtime video server, supports RTMP/WebRTC/HLS/HTTP-FLV/SRT/GB28181. SRS/5.0，Bee 是一个简单高效的实时视频服务器，支持RTMP/WebRTC/HLS/HTTP-FLV/SRT/GB28181。 SRS is licenced under MIT or MulanPSL-2.0, and note that MulanPSL-2.0 is co.
srs系列五——实现支持GB28181标准
热门推荐
liwangcuihua的博客
12-03 1万+
SRS GB28181 可对接标准的GB28181 的摄像头、nvr设备，内置了GB28181常用sip信令。也可以不启用sip信令，只接收GB28181的PS流。 注意：srs4.0之后的版本才支持gb28181，如何安装srs请参考之前的文章。 一、srs配置 # 默认配置在 conf/push.gb28281.conf listen 1935; max_connections 1000; daemon off; srs
SRS学习-部署SRS(GB28181版)
孙霸天的专栏
05-16 1万+
SRS学习-部署SRS(GB28181版) 介绍 SRS是一个简单高效的实时视频服务器，支持RTMP/WebRTC/HLS/HTTP-FLV/SRT/GB28181。 SRS官网 单点版架构图如下所示 需求分析 我现在有个需求，在项目中我们会接入实时的视频监控摄像头，摄像头基本上都是支持RTSP格式推流，但这个格式的RTSP是没办法在谷歌内核的浏览器上使用的，所以我们需要使用一个集中的流转换服务，将流转换成web可以使用的格式，并且还需要保证流的实时性和稳定性。之前我使用过nginx-rtmp推流（.m3
国产开源流媒体SRS4.0对视频监控GB28181的支持
NBA_1的博客
08-17 602
https://zhuanlan.zhihu.com/p/141113179
srs5.0-gb28181
12-08
SRS5.0-gb28181是一个基于SRS（Simple Real-time Server）开源项目的实时流媒体服务器，用于支持GB28181协议的视频监控系统。根据GB28181协议，流媒体服务器需要实现设备的注册、实时视频流传输、录像回放等功能。 SRS5.0-gb28181通过实现GB28181协议，能够与符合此协议的视频监控设备进行实时通信。它能够通过高效的数据传输，在设备注册时获取设备信息进行管理和控制。同时，它也支持视频流的实时传输，可以接收来自设备的视频数据，并将其推送给需要的客户端。 除了实时流传输外，SRS5.0-gb28181还支持录像回放功能。用户可以根据需要选择回放指定设备的录像数据，以满足对过去时间段监控内容的需求。 此外，SRS5.0-gb28181还具备高度可扩展性和稳定性。它能够支持大规模的设备接入和同时处理大量的视频流数据，保证系统的高效运行。通过灵活的配置和定制，可以满足不同监控系统的特定需求。 总的来说，SRS5.0-gb28181作为一个实时流媒体服务器，为GB28181协议兼容的视频监控系统提供了丰富的功能和可靠的性能。它的应用可以帮助相关领域实现高效的视频监控，提升系统的安全性和可靠性。
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
