组态屏-笔记

组态软件：EasyBuilder Pro

组态屏：TK6071iQ

软件和手册下载：

威纶通 - 威纶通科技有限公司 (weinview.cn)

软件可以实现在线模拟，就是可以模拟组态屏和PLC通讯，模拟单次使用时间限制是10min（防止不买人家的屏！！！）

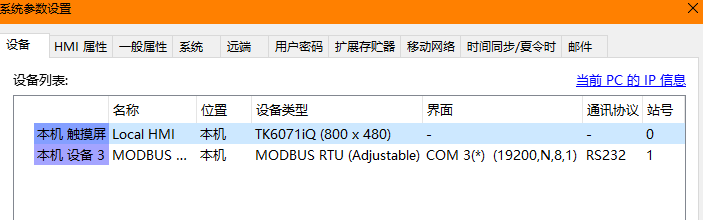

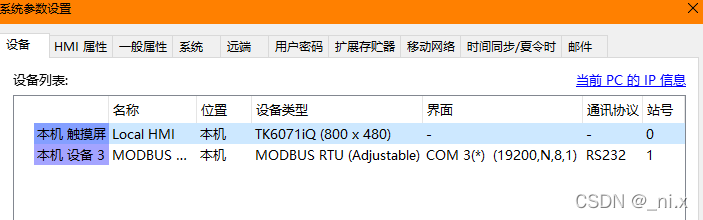

创建时设备添加好HMI和PLC,只有添加了才能操作设备地址，可以添加多个，一个屏操作多个PLC

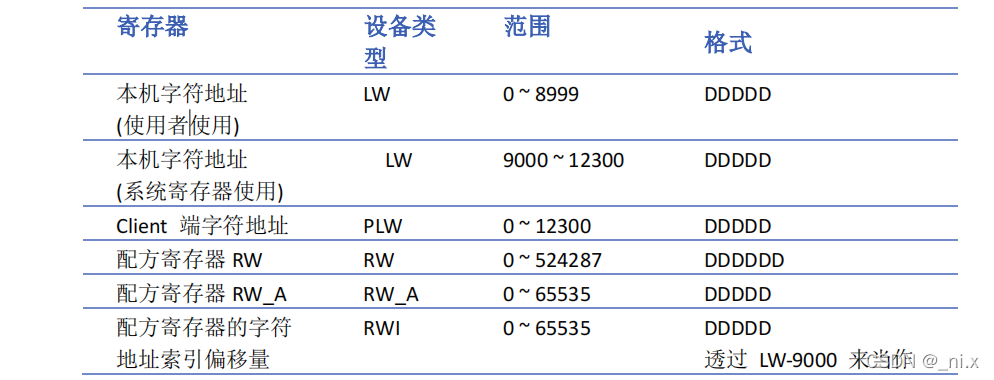

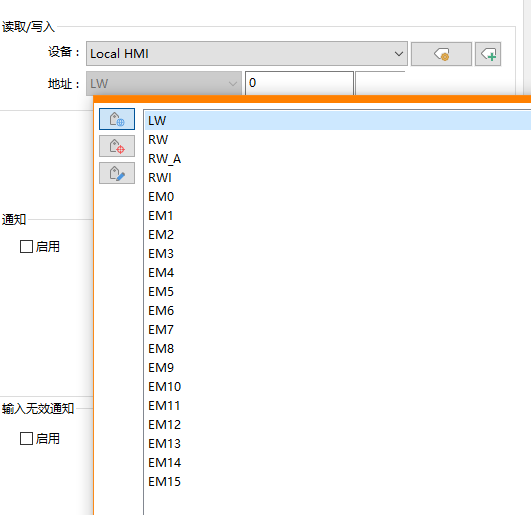

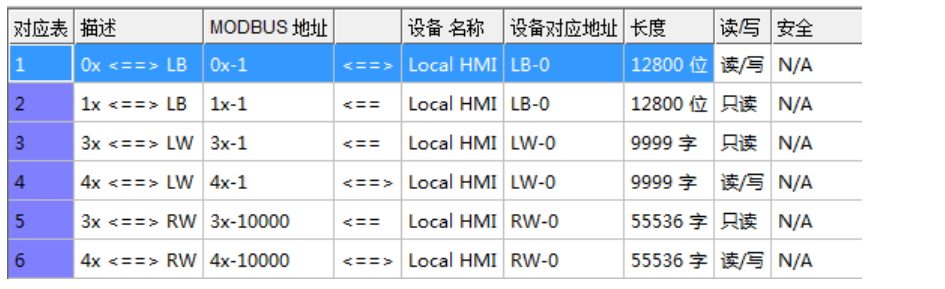

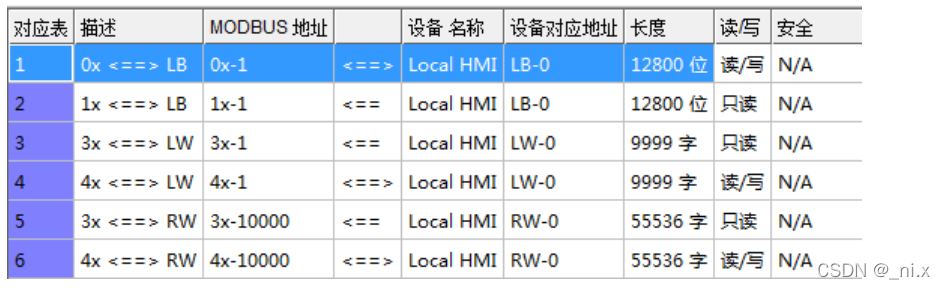

1、本机 HMI 内存地址范围

 这一堆选项，在不看手册时是蒙圈的。

其实这些都是寄存器组，不同的寄存器有不同的范围和功能。

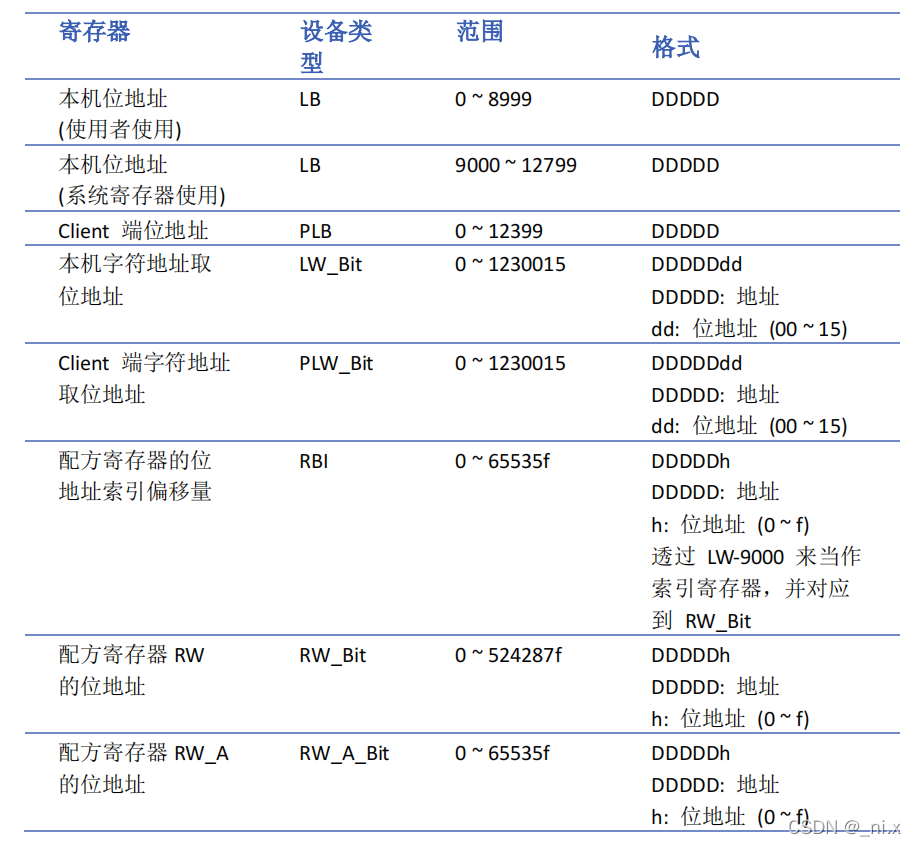

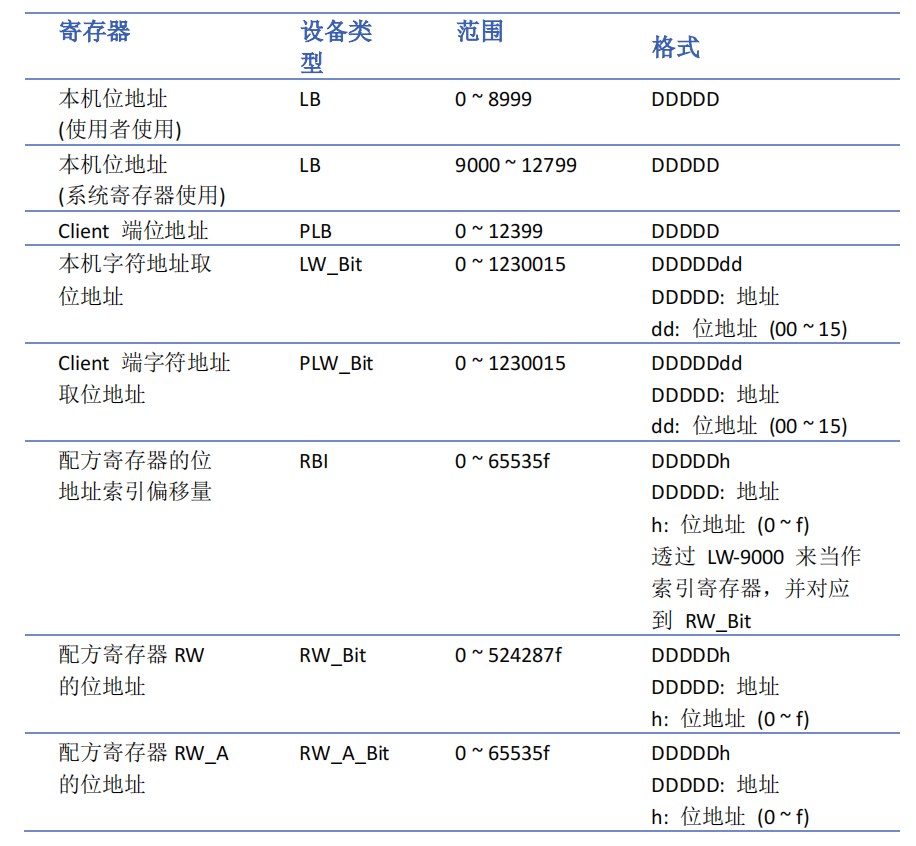

1.1、位地址

就是一个位，能存储0和1。

下方范围是地址范围，不是地址存储数据的范围。

  1.2、字地址

这里的字地址，每个对应地址存储16位数据。所以应该是半字。

如果需要存储32位数据，偏移地址要设置位2，不然会被覆盖。

 2、PLC

 我选的PLC的地址类型如下：

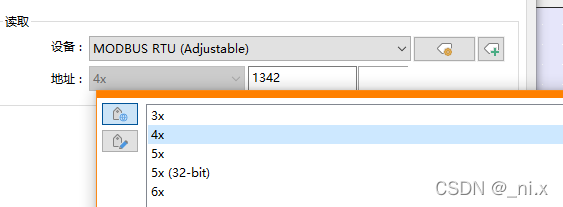

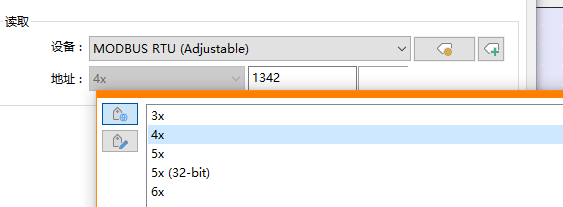

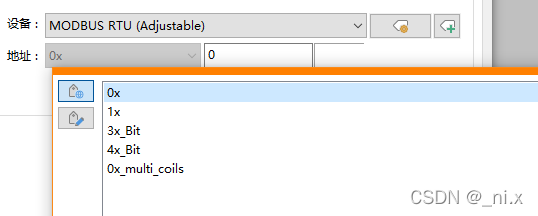

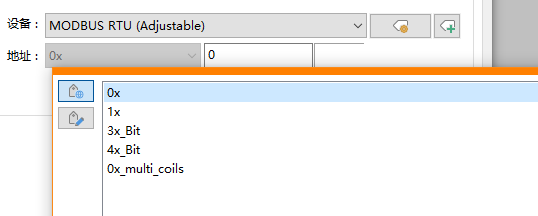

 0x和1x操作的是位，3x和4x操作的是字，3x_bit和4x_Bit操作的也是位。

 2.1、位地址：

 2.2、字地址



2.3、位操作说明

注意字的位操作地址特殊说明，地址最后两位就是对应的位，地址用DDDDdd表示。

DDDD表示字地址，dd表示对应的位。

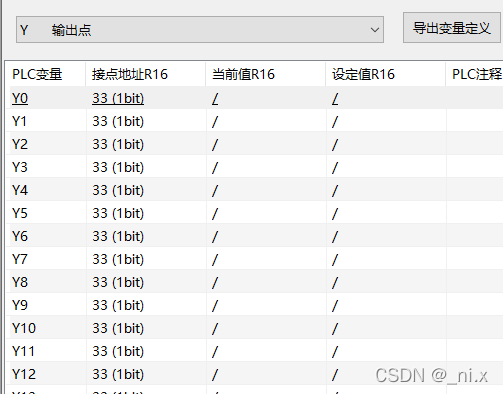

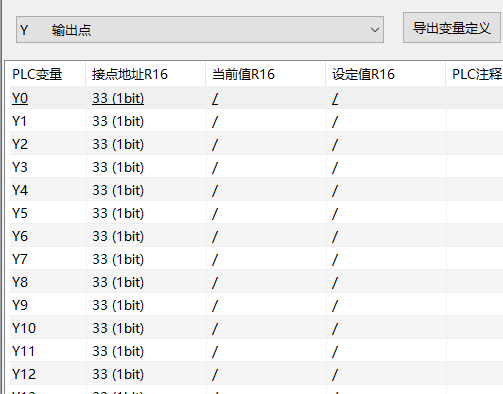

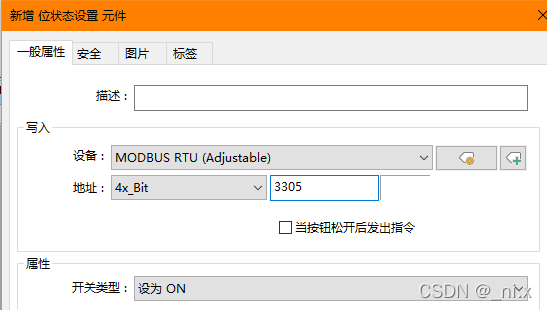

例如：要写输出寄存器 Y5 =1  （Y线圈字操作地址位33，位偏移位5）

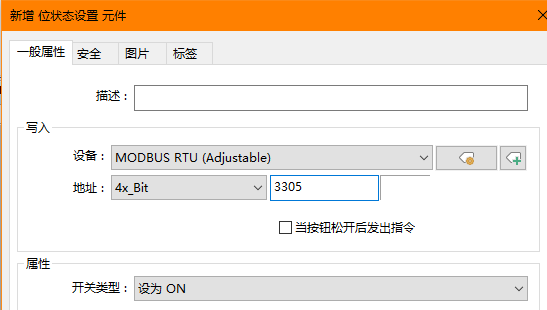

 则组太屏操作地址位 3305，设置

宏指令写作：

bool a=1

SetData(a, "MODBUS RTU (Adjustable)", 4x, 3305, 1)
