安泰电子：ATA-M110高频功率放大模块技术参数

　　在很多实验测试项目中，由于场地、集成等多方面因素，都要求了测试仪器的要在保证自身性能的前提下，要尽可能的小，方便项目集成。

　　为了响应广大工程师、研究人员对于小体积、便于集成的功率放大器需求，Aigtek安泰电子推出了功率放大器模块系列，今天我们着重介绍一下ATA-M110高频功率放大模块的技术参数。

　　ATA-M110高频功率放大模块是一款可放大交直流信号的高频功率放大模块。该系列频宽较为突出，具备DC至24MHz的超宽频率范围，供电电压12V，最大输出电压可达30Vpp，结构紧促，线性度高，通用性，兼容性更强，整个模块具备完善的过载保护机制。

　　参数介绍：

　　供电电压DC+12V

　　供电接口穿心电容输入

　　带宽（-3dB）DC-24MHz

　　放大倍数×50

　　典型输入电压600mVpp（50Ω）

　　输出电压30Vpp（High-Z）

　　输出功率4.5Wp

　　输入阻抗50Ω

　　输出阻抗50Ω

　　接口形式SMA

　　工作温度0℃～+40℃

　　高低温贮存-40℃～+70℃

　　产品特点：

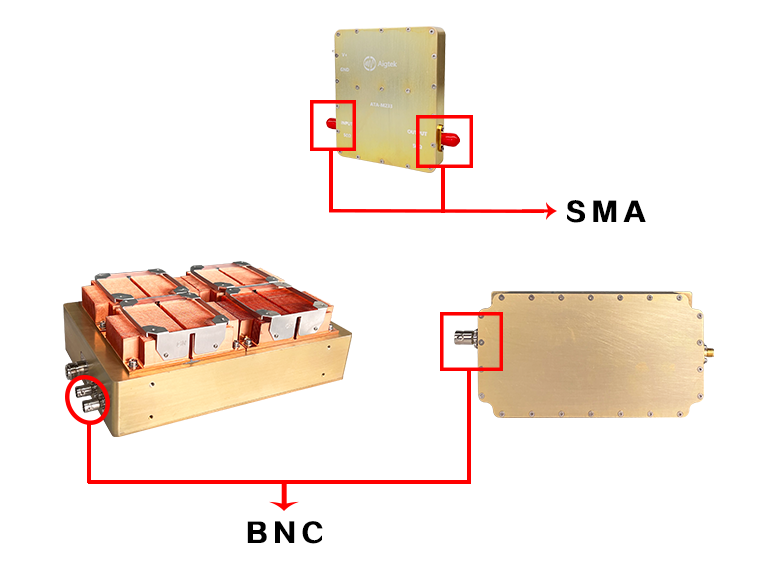

　　▶输入及输出接口设置为SMA/BNC，控制输入信号和波形，即可实现信号放大；

　　▶体积小，集成度高，结构紧促，封装成型的设计，具有防潮、防尘、耐振动、耐冲击的特点，提高了产品的可靠性；

　　▶操作简单，只需DC24V供电电压即可工作；

　　▶全固态配置，使用寿命更长。

　　产品应用：

　　ATA-M110高频功率放大模块和ATA系列功率放大器应用领域相同，都在压电陶瓷驱动、换能器驱动、电光调制器驱动、MEMS测试、微流控测试领域有着良好应用。

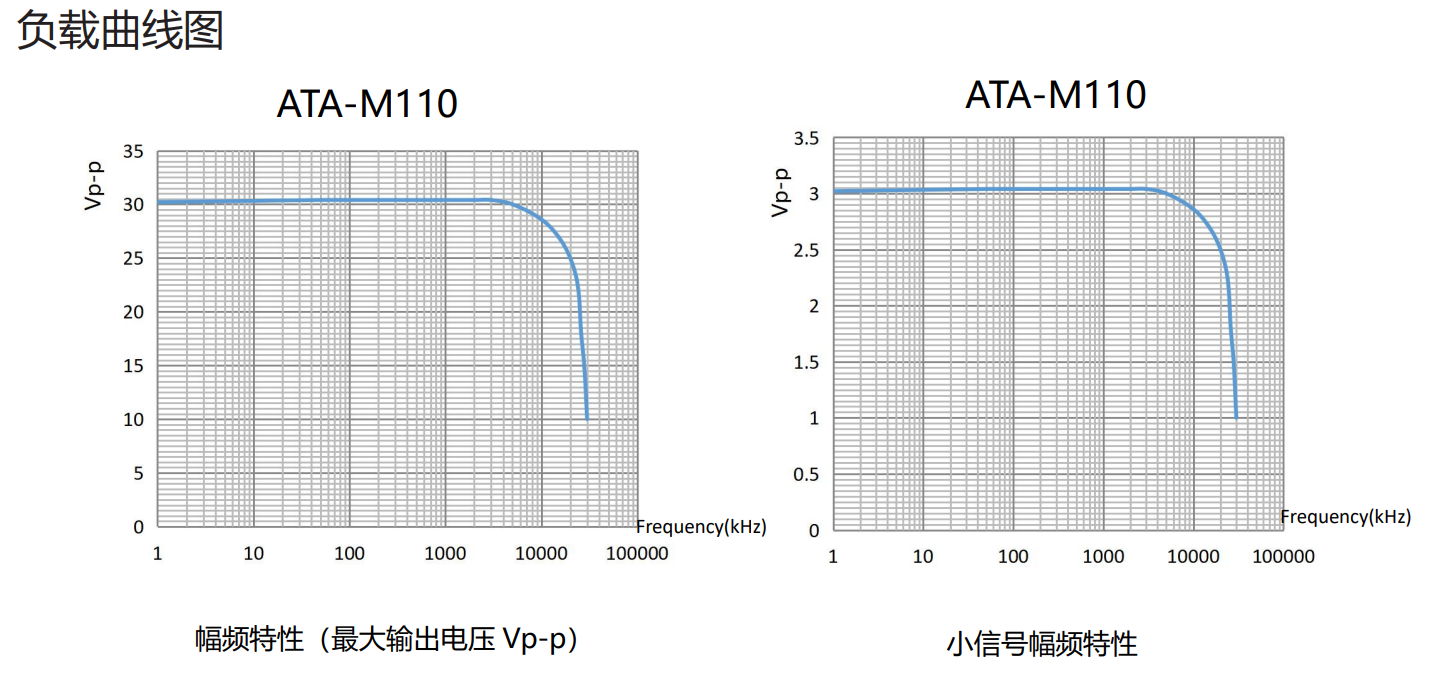

　　ATA-M110高频功率放大模块负载曲线图

　　本资料由Aigtek安泰电子整理发布，更多案例及产品详情请持续关注我们。
