西门子触控屏TP1778 PN/DP使用 ProSave 进行面板的备份和恢复

准备好Prosave 软件,一根网线。

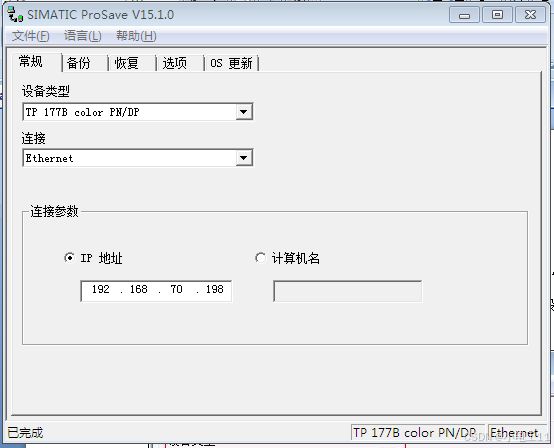

打开 Prosave 软件（软件位置：计算机开始菜单-所有程序-Siemens Automation-SIMATIC-ProSave），
将设备类型设置成TP 177B COLOR PN/DP，IP地址处填写您给触摸屏设置的IP地址，本例中为 192.168.70.198。电脑地址和触控屏IP要在同一网段。

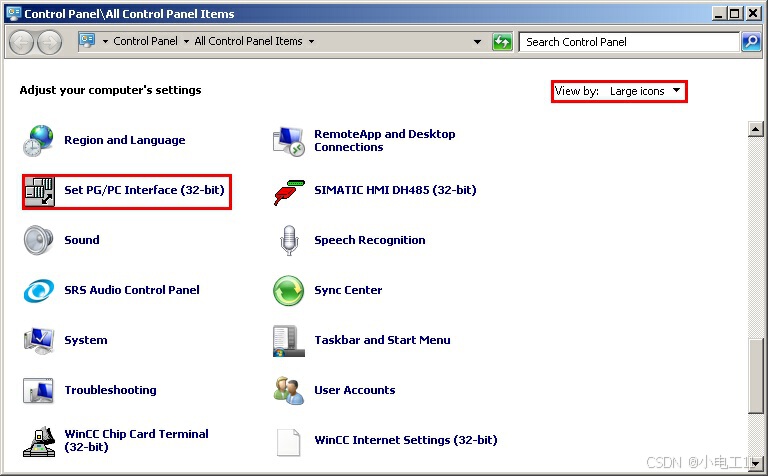

同时需要在计算机的控制面板中设置PG/PC接口。打开计算机的控制面板，将右上角的查看方式改为大图标，然后找到设置PG/PC接口。

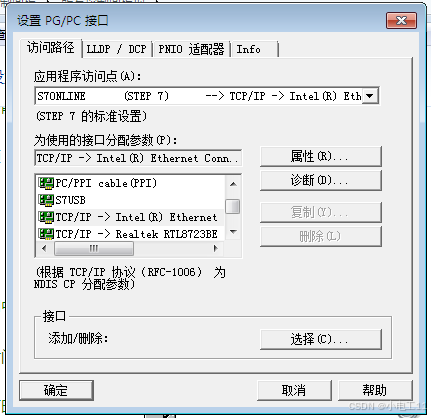

在弹出的窗口中上方的应用程序访问点的下拉菜单中选择 “S7ONLINE（STEP7）”，并在下方的接口参数分配（左下方滚动条）中选择 “计算机本地连接网卡名字.TCP/IP.1”的选项，

注意不要选择 “计算机本地连接网卡名字.TCP/IP.Auto”的选项。

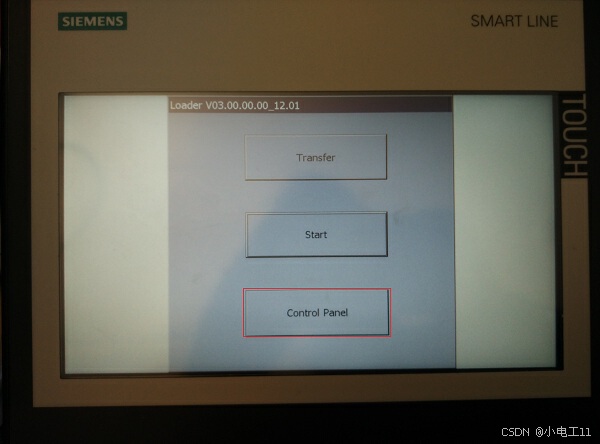

2.将计算机与触摸屏使用网线连接后将触摸屏设置为传送模式。先进行触摸屏端的设置检查，触摸屏上电后点击加载菜单中的“Control Panel” 选项。

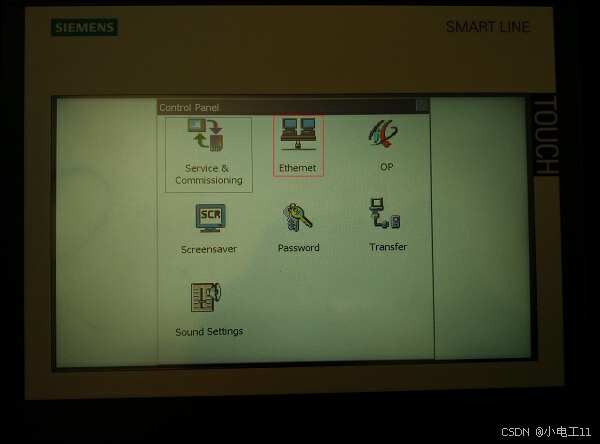

3.双击 “Ethernet” 选项。

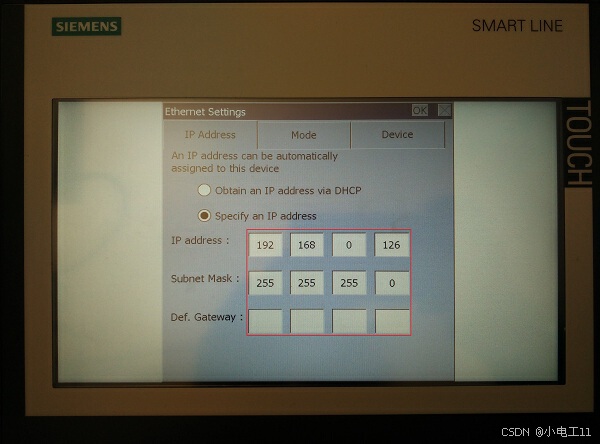

4.将触摸屏IP地址与计算机本地地址设置在同一网段，此例中作为下载使用的计算机IP地址为 192.168.70.xxx 网段，所
以此处将屏的地址设置为 192.168.70.198。请注意，子网掩码（Subnet Mask）设为 255.255.255.0即可，默认网关
（Def.Gateway）无需设置。设置完成后点击右上角 “OK” 按钮退出该界面。

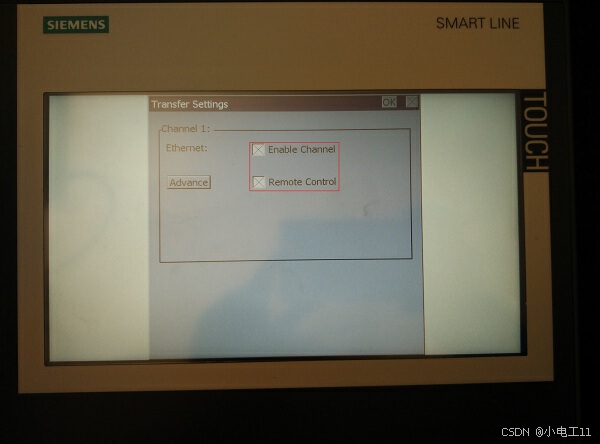

5.第4步中点 “OK” 后会回到 “Control Panel” 界面，然后双击 “Transfer” 选项。选中6“Enable Channel” 及 “Remote Control” 选项，如下图，然后点击右上角 “OK” 选项确认并退出该界面。

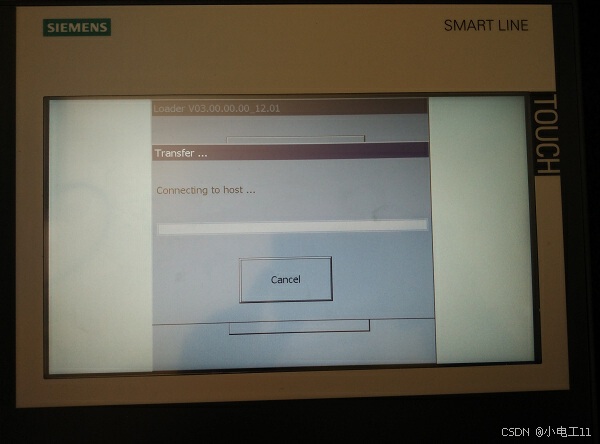

7.返回至触摸屏上电加载界面，并点击菜单中的 “Transfer” 按钮.

备份：

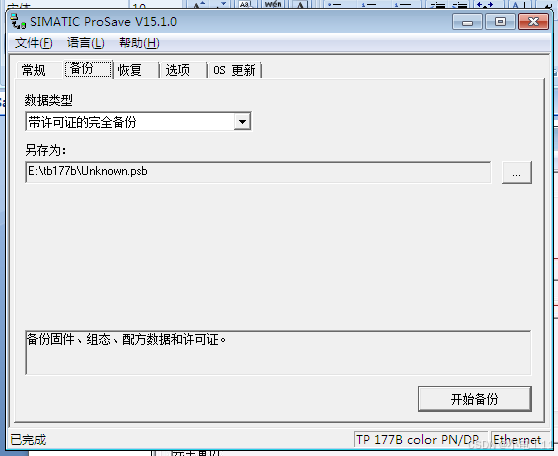

切换到Prosave软件的“备份”栏，选择备份内容和备份文件的存储路径，然后点击“开始备份”进行备份。

注意存储路径需要是英文路径，psb文件的名称需要是英文的。

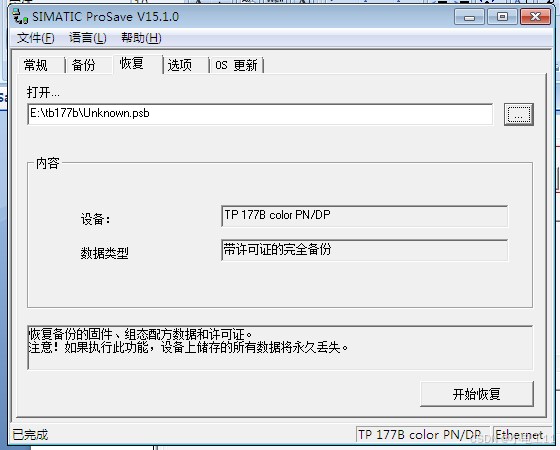

恢复：
步骤一样，切换到Prosave软件的“恢复”栏，选择已经备份好的文件路径及文件，然后点击“开始恢复”进行恢复。
