UML中的事物

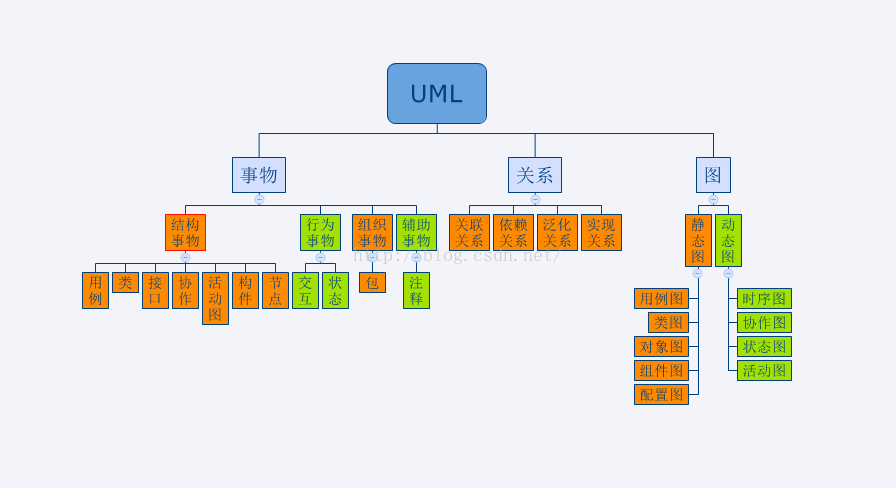

    UML用来描述模型，从期结构入手，其内容主要分为三部分，分为事物、关系、图。这三部分的内容具体划分如下图。

    现在我们先对该结构中的事物进行详细的介绍。

    从上图可以看出，UML中的事物包括结构事物，行为事物，组织事物和辅助事物（也成为注释事物）。

一、结构事物

    结构事物主要包括七种，分别是类（class），接口（interface），协作（collaboration），用例（use case），主动类（active class），构件（components），节点（nodes）

1）类（class）

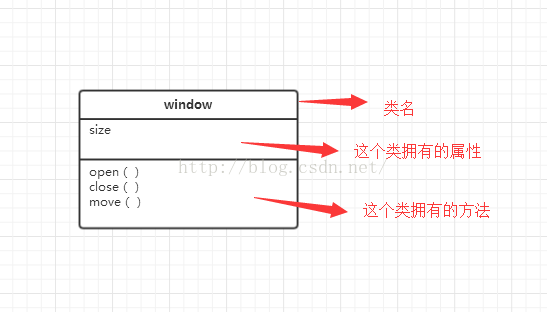

         类是具有相同属性、相同方法、相同语义和相同关系的一组对象集合。在UML图，类用包括类名，属性和方法的矩形来表示。

2）接口（interface）

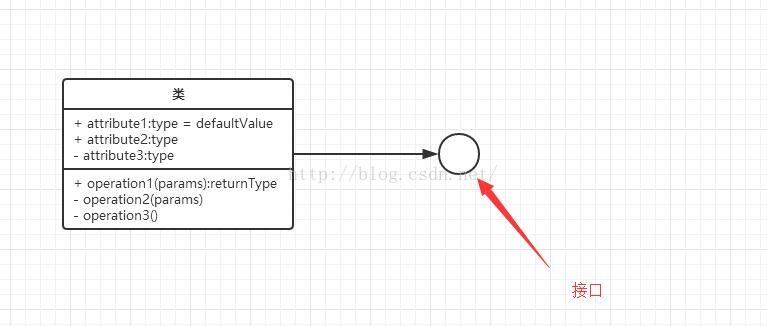

     接口是指类或者构件所提供的、可以完成特定功能的一组操作的组合。也就是说，接口描述了类或者构件的对外，可见的动作。一个类可以有一个或者多个接口。在UML图中，接口以一个圆形表示。

3）协作（collaboration）

    表示一些角色和其他元素一起工作，提供一些合作的动作。在UML图中用一个虚线椭圆表示。

4）用例（use case）

表示系统执行的一个操作，对特定用户产生可观察的结果。在UML图中用一个实线椭圆表示。

5）主动类【活动类】（activeclass）

         活动类是指类对象有一个或者多个线程或进程的类。活动类和类相似，只是它的对象代表的元素的行为和其他元素同时存在。在UML中活动类的画法和类相同，只是边框用粗线条。

6）组件【构件】（component）

     组件是系统中物理的可替换的部件。

7）节点（node）

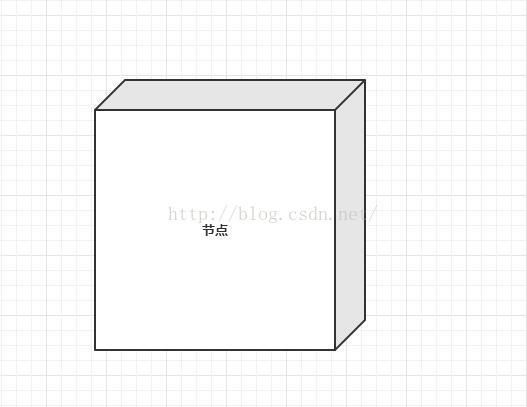

    节点是一个物理元素，他在运行时存在，代表一个可计算的资源，比如服务器。在uml图中以一个立方体表示。

二、行为事物

     行为事物用来代表时间和空间上动作。主要分为两种：交互和状态机。

1）交互（interaction）

交互的消息通过画带箭头的直线表示。

2）状态机（state machine）

表示对象一个或者多个状态的集合。用圆角矩形表示。

三、组织事物

     组织事物也成分组事物，在uml中他就想一个盒子，盒子中的关系很复杂，但是盒子和盒子间的关系很简单。组织事物只有一种，那就是包。

1）包

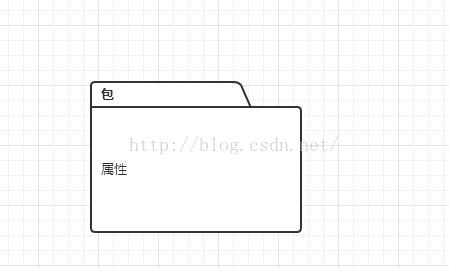

      包是一种有组织的将一系列元素分组的机制。包的符号就像我们计算机中的文件夹。

（注意：包和组件的最大区别：包就是一种概念上的东西，仅仅存在于开发阶段结束前，而组件是一种物理元素，存在于运行时。）

四、辅助事物

    辅助事物就是注释事物。这一类中只有注释（notes）

1）注释

    注释是uml模型中的解释部分。符号就是一个折起一角的矩形。
