网络的相关概念

网络通信：计算机通过网络传输数据

网络互连：多台计算机连接在一起，实现数据共享。根据网络连接的规模分为局域网和广域网

局域网：Local Area Network，简称LAN，当地，局部组建的私有网络。局部可以理解为一个学校，一个城市，一个国家，所以局域网和广域网的概念是相对的。

广域网：即 Wide Area Network，简称WAN。通过路由器将许多局域网组建成的范围更大的一个网。

主机：网络通信的终端，执行应用程序/用户需求的设备（手机/电脑等）

路由器：组成网络通信的设备，连接不同的网络，帮数据在网络通信中进行路径选择。

交换机：扩展路由器的接口，在同一网络内高效转发数据。

IP地址

定位主机在互联网中的位置。

ipv4

由32位整数表示，为了方便阅读，就采用“点分十进制”来表示。

例如：172.168.100.121

ipv6

随着互联网发展，ipv4地址不够用了，就诞生ipv6解决这个问题。ipv6由128位整数表示，为了方便阅读，用8组16进制数字表示，每组之间用冒号分隔，例如：

2001:0db8:85a3:0000:0000:8a2e:0370:7334

为了简化书写，连续的零组可以被双冒号::代替一次，如上例可简化为：

2001:db8:85a3::8a2e:370:7334

此外，前导零也可以省略，比如2001：0db8可以写作2001：db8

端口号

用来标识同一服务器进行通信的不同程序。

端口号是两个字节表示的无符号整数，范围在[0,65535]。小于1024的端口号为一些知名服务器的默认端口号。

分类

1-1023是一些知名端口号，向 http，ssh等知名应用层协议的端口号是固定的

ssh服务器, 使⽤22端⼝

ftp服务器, 使⽤21端⼝

telnet服务器, 使⽤23端⼝

http服务器, 使⽤80端⼝

https服务器, 使⽤443

1024 - 65535 是操作系统为其他程序动态分配的端口号，哪个端口号是空闲的就分配哪个给程序使用。自定义端口号也在这个范围。

同一主机的端口号同一时刻不重复

在一个主机中，一个端口号同一时刻不能给使用同一通信协议的多个程序使用。比如两个使用TCP协议的程序同时使用端口号4000就会报错，一个使用TCP一个使用UDP协议传输的程序就不会报错。在cmd 中用 netstat -ano| findstr 端口号，这个命令行可以查看当前有哪些进程用的这个端口号。

一个程序可以绑定多个端口号

给客户端提供服务的端口，称为“业务端口”，给程序员提供服务的端口称为“管理端口”，通过这个端口可以对服务器进行更精细的操控。程序出现bug，通过网络给服务器发送调试请求，服务器返回信息。进行调试的端口称为调试端口。

字节的数据范围

字节个数	无符号的范围	有符号
1	[0,255]	[-128,127]
2	[-32768,32767]	[0,65535]
4	负21亿到正21亿	0到42亿9千万

协议和分层的概念

在网络通信中，网络协议是所有网络设备传输数据都必须共同遵守的一组约定，规则。比如怎么建立连接，怎么相互识别等问题。协议最终体现在网络上传输的数据包的格式。

协议分层：网络通信是一个复杂的过程，用一个协议约定所有通信的规则，那这个协议就会很臃肿。所以就拆分成多个不同协议，让一个协议约定一类通信方式的规则。将多个功能定位类似的协议划分为一层，并约定好层和层之间的交互关系；这样实现协议的封装，解耦合。

上层协议调用下层协议，下层协议给上层协议提供服务，协议之间不能跨级访问。

五元组

TCP/IP协议中使用这五个元素来标识一个通信

协议号：双方通信用啥协议

源IP：源主机地址

源进程端口

目的IP

目的进程端口

TCP/IP五层网络模型

TCP/IP是一组协议的代名词，许多协议组成了TCP/IP协议簇。

TCP/IP通讯协议采用了5层的层级结构，每一层的协议都呼叫下一层的网络协议来帮助实现数据传输。

应用层

负责应用程序之间的沟通，主要有HTTPS协议，网络编程主要针对的应用层。

传输层

负责两台主机之间的数据传输，主要有TCP，UDP等协议。

网络层

负责数据包的路径管理和路由选择，主要有IP协议。路由器工作在网络层。

数据链路层

数据链路层负责在同一局域网内的节点间进行可靠的数据帧传输。它包括介质访问控制（确定何时可以发送数据）和错误检测与纠正等功能。交换机工作在数据链路层。属于硬件层面的协议。

物理层

物理层是最底层，它定义了所有电气、机械、过程和功能性的规范.属于硬件层面的协议。

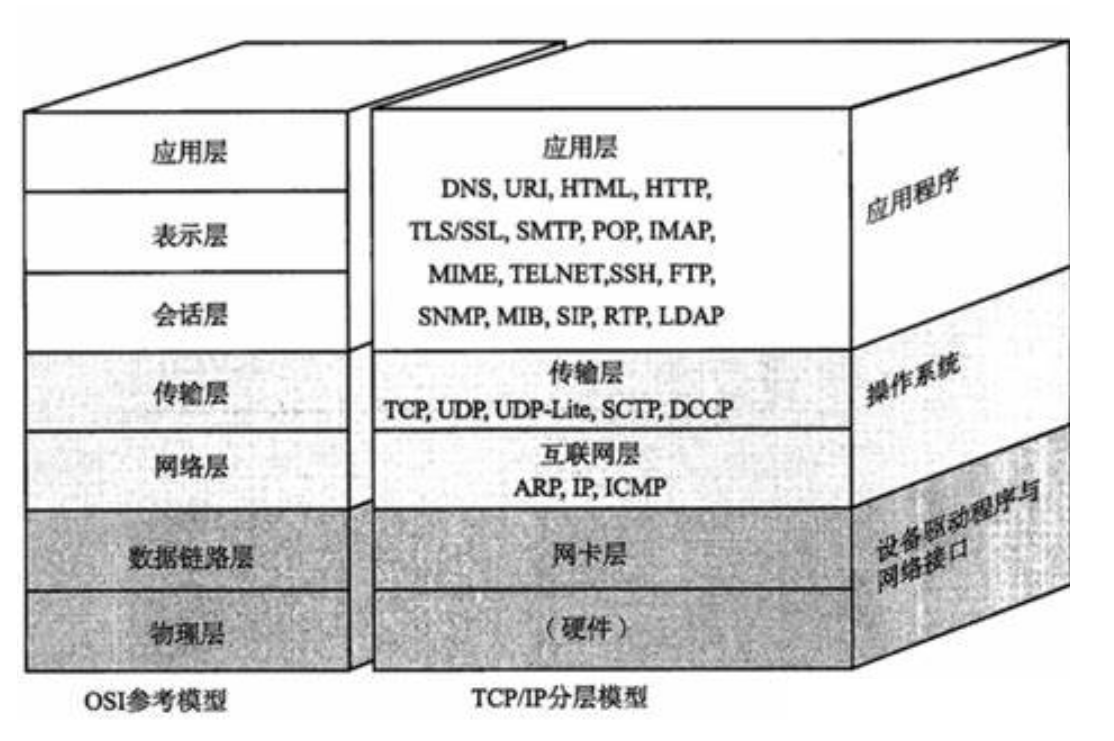

OSI七层模型在现实开发中不会用到，一般是将前三层合并为应用层。

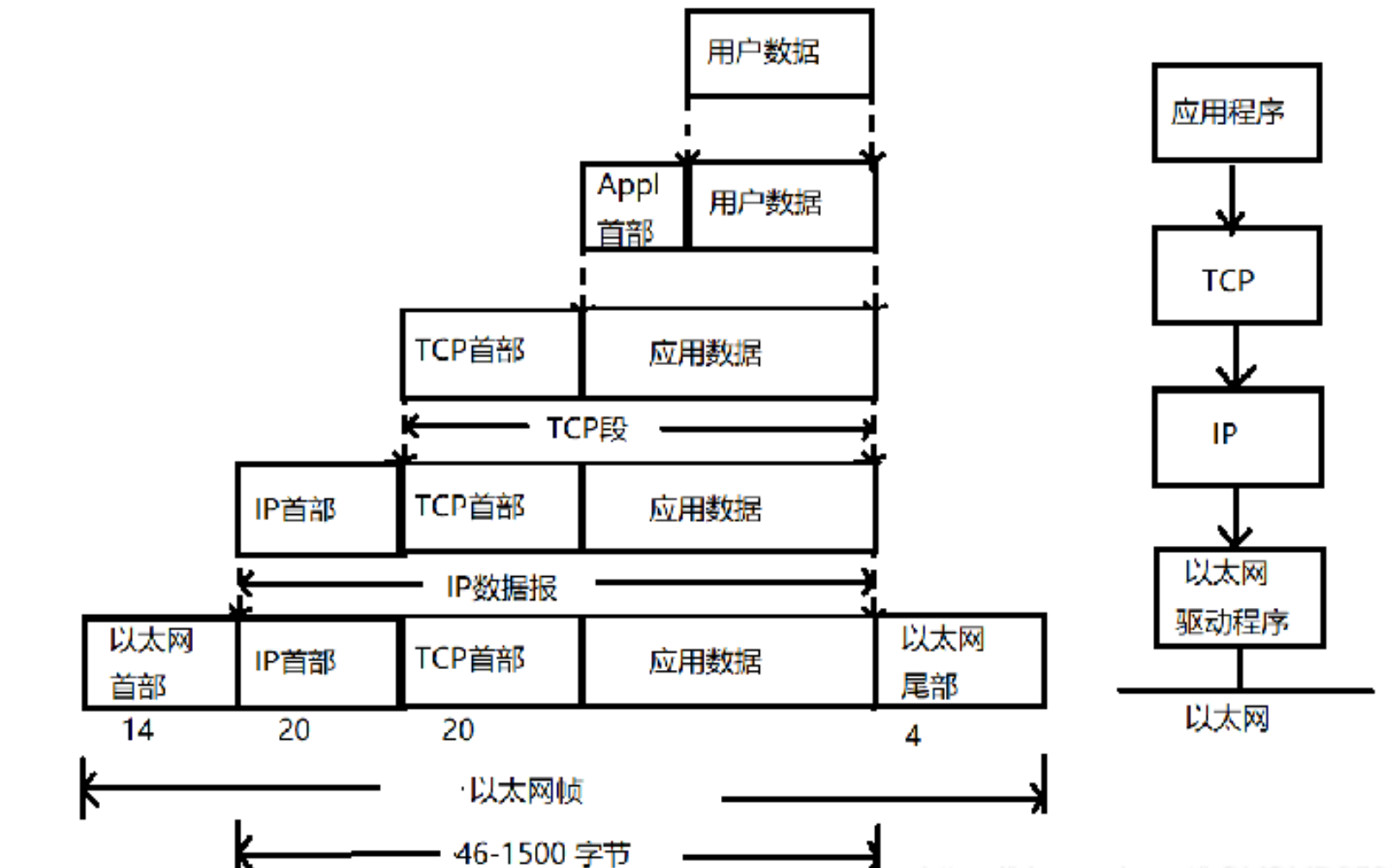

封装

应用层到物理层的过程，将二进制字符串变成格式化数据->序列化。

数据包在传输层叫数据段，在网络层叫数据报，在数据链路层叫数据帧。

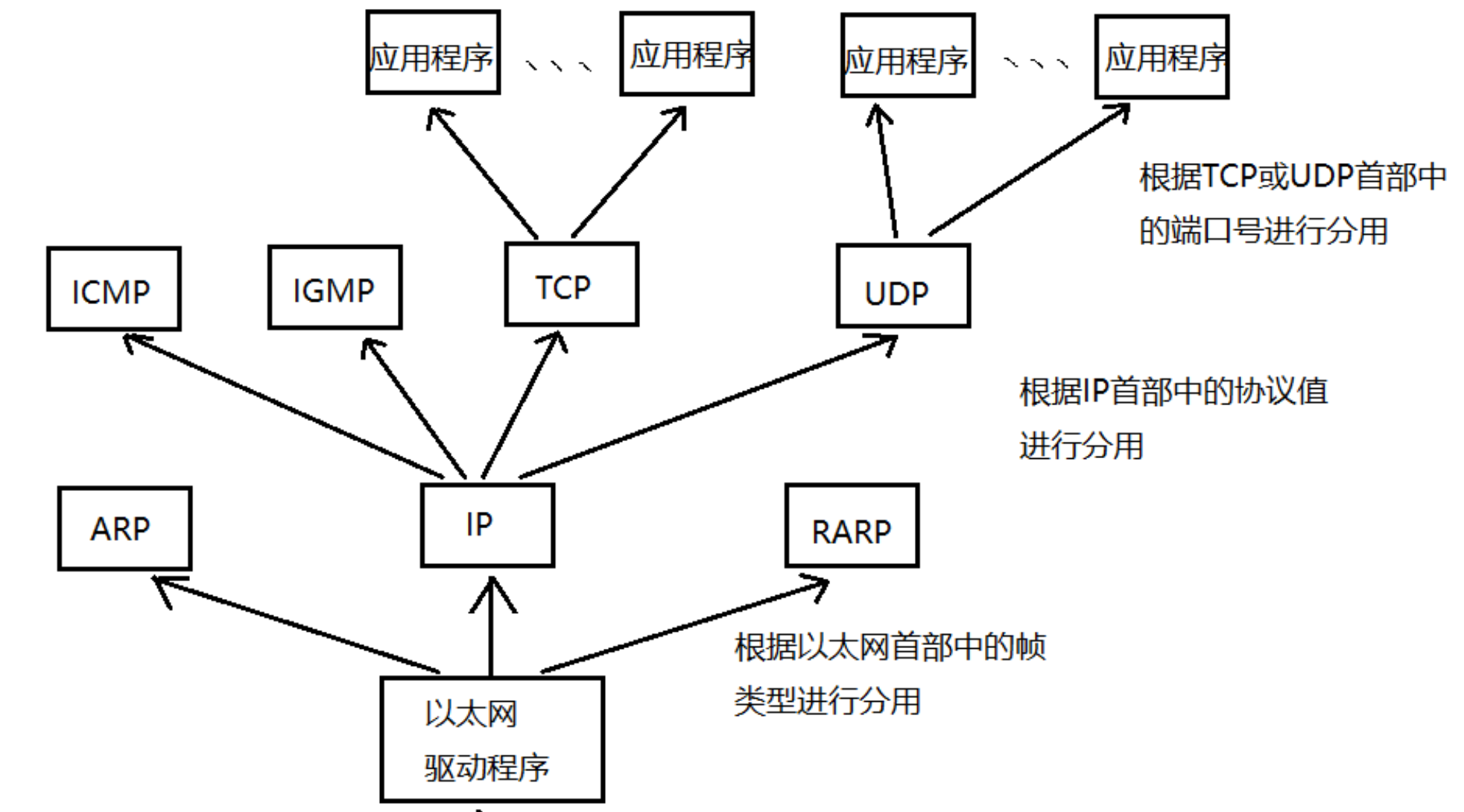

应用层数据通过协议栈发送到网络上时，要经过每层协议的封装，上层协议用下层协议进行一层封装，就是在数据包首部加一个报头，报头包含了上层协议是什么，载荷有多长等信息。这就是封装。经过数据链路层封装后，发送到传输介质上传输，到达目的主机，再一层一层剥掉外层协议解析报头的信息，根据报头中的上层协议字段，将数据包交给对应的上层协议处理。这就是分用的过程。
