使用 Containerlab 搭建 Cilium BGP 环境解析

❝

本文转自 charlieroro 的博客，原文：https://www.cnblogs.com/charlieroro/p/16712641.html，版权归原作者所有。欢迎投稿，投稿请添加微信好友：cloud-native-yang

containerLab 的简单用法

containerLab^[1]支持很多节点^[2]和类型^[3]设置，相对比较复杂，实际使用中只需要掌握基本的组网即可。

安装^[4]

网络布线

如果没有指定网络模式^[5]，则使用默认的 bridge。

❝

container mode^[6] 用于于其他容器共享网络命名空间。

my-node:
kind: linux
sidecar-node:
kind: linux
network-mode: container:my-node #my-node 为另一个容器
startup-delay: 10

name: srl02

topology:
  kinds:
    srl:
      type: ixrd3 #srlinux支持的类型，用于模拟硬件
      image: ghcr.io/nokia/srlinux #使用的容器镜像
  nodes:
    srl1: #节点1信息
      kind: srl
    srl2: #节点2信息
      kind: srl

  links:
    - endpoints: ["srl1:e1-1", "srl2:e1-1"] #节点1和节点2的点对点连接信息

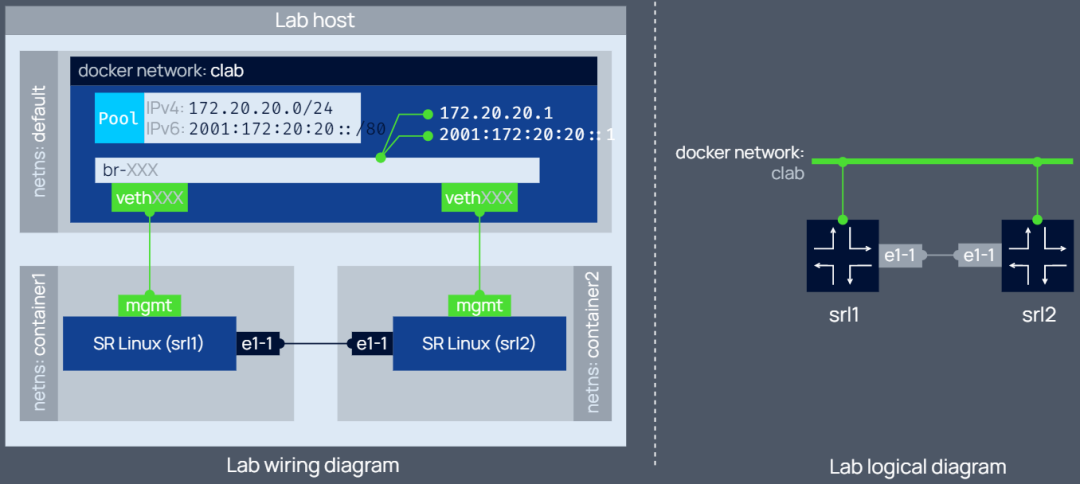

上述配置包含两个 SR Linux 节点 srl1 和 srl2，它们通过以下两种方式互通：

1. 都通过接口 mgmt 连接到了默认的容器网桥 clab(使用 docker network ls 查看)

2. 通过接口 e1-1 进行了点到点连接。点到点连接是通过一对 veth 实现的。enpoints 描述了一对 veth，因此数组中有且只能有 2 个元素

执行如下命令部署网络：

# containerlab deploy -t srl02.clab.yml

生成的容器网络如下：

IPv4: subnet 172.20.20.0/24, gateway 172.20.20.1
IPv6: subnet 2001:172:20:20::/64, gateway 2001:172:20:20::1

配置管理网络

用户自定义网络

一般情况下使用默认默认配置即可，但如果默认的网络于现有网络出现冲突，则可以手动指定网段：

mgmt:
  network: custom_mgmt                # management network name
  ipv4_subnet: 172.100.100.0/24       # ipv4 range
  ipv6_subnet: 2001:172:100:100::/80  # ipv6 range (optional)

topology:
# the rest of the file is omitted for brevity

可以手动给节点指定特定 IP，相当于静态 IP，但此时需要给所有容器手动指定 IP：

mgmt:
  network: fixedips #指定容器网络名称(默认的容器网络名称为clab)
  bridge: mybridge #指定网桥名称(默认的网桥名称为 br-<network-id>)
  ipv4_subnet: 172.100.100.0/24
  ipv6_subnet: 2001:172:100:100::/80

topology:
  nodes:
    n1:
      kind: srl
      mgmt_ipv4: 172.100.100.11       # set ipv4 address on management network
      mgmt_ipv6: 2001:172:100:100::11 # set ipv6 address on management network

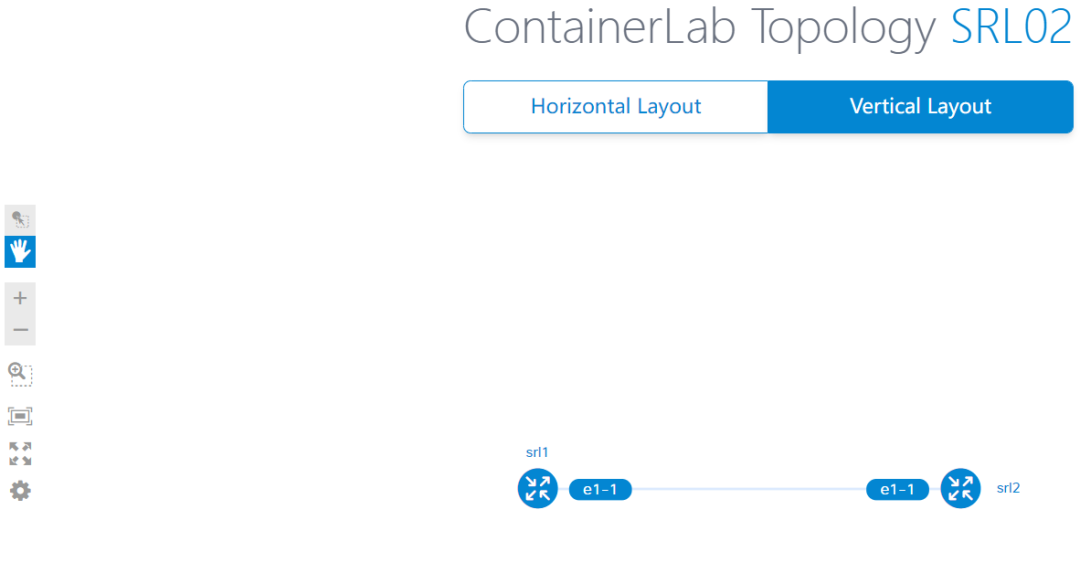

查看拓扑图

执行如下命令^[7]可以查看拓扑图：

$ containerlab graph -t srl02.clab.yml

重新配置网络

如果修改了配置文件可以使用如下命令重新配置网络：

$ containerlab deploy -t srl02.clab.yml --reconfigure

例子

官方给出了很多配置组网的例子^[8]。组网中一般涉及两种实例：VM 和路由器，后者可以使用FRR^[9]组件模拟。

原文配置解析

Kubernetes 配置

下面使用 kind 创建了一个 kubernetes 集群，其中包含一个控制节点和 3 个工作节点，并分配和节点 IP 和 pod 网段。

注意配置中禁用了默认的 CNI，因此使用 kind 部署之后，节点之间由于无法通信而不会 Ready。

# cluster.yaml
kind: Cluster
name: clab-bgp-cplane-demo
apiVersion: kind.x-k8s.io/v1alpha4
networking:
  disableDefaultCNI: true # 禁用默认 CNI
  podSubnet: "10.1.0.0/16" # Pod CIDR
nodes:
- role: control-plane # 节点角色
  kubeadmConfigPatches:
  - |
    kind: InitConfiguration
    nodeRegistration:
      kubeletExtraArgs:
        node-ip: 10.0.1.2 # 节点 IP
        node-labels: "rack=rack0" # 节点标签

- role: worker
  kubeadmConfigPatches:
  - |
    kind: JoinConfiguration
    nodeRegistration:
      kubeletExtraArgs:
        node-ip: 10.0.2.2
        node-labels: "rack=rack0"

- role: worker
  kubeadmConfigPatches:
  - |
    kind: JoinConfiguration
    nodeRegistration:
      kubeletExtraArgs:
        node-ip: 10.0.3.2
        node-labels: "rack=rack1"

- role: worker
  kubeadmConfigPatches:
  - |
    kind: JoinConfiguration
    nodeRegistration:
      kubeletExtraArgs:
        node-ip: 10.0.4.2
        node-labels: "rack=rack1"

Cilium 安装

原文中的验证步骤可能不大合理，应该是先启动 kubernetes 和 cilium，然后再启动 containerlab，否则 kubernetes 因为没有 CNI，也无法生成路由。

# values.yaml
tunnel: disabled

ipam:
  mode: kubernetes

ipv4NativeRoutingCIDR: 10.0.0.0/8

# 开启 BGP 功能支持，等同于命令行执行 --enable-bgp-control-plane=true
bgpControlPlane:
  enabled: true

k8s:
  requireIPv4PodCIDR: true

$ helm repo add cilium https://helm.cilium.io/
$ helm install -n kube-system cilium cilium/cilium --version v1.12.1 -f values.yaml

完成上述配置之后 kubernetes 集群就启动了，节点也 Ready 了，下面进行 BGP 的配置。

BPG 配置

原文中使用 frrouting/frr:v8.2.2 镜像来实现 BGP 路由发现。更多参数配置可以参见官方手册^[10]。文中的 containerlab 的 topo 文件如下：

# topo.yaml
name: bgp-cplane-demo
topology:
  kinds:
    linux:
      cmd: bash
  nodes:
    router0:
      kind: linux
      image: frrouting/frr:v8.2.2
      labels:
        app: frr
      exec:
      - iptables -t nat -A POSTROUTING -o eth0 -j MASQUERADE
      - ip addr add 10.0.0.0/32 dev lo
      - ip route add blackhole 10.0.0.0/8
      - touch /etc/frr/vtysh.conf
      - sed -i -e 's/bgpd=no/bgpd=yes/g' /etc/frr/daemons
      - usr/lib/frr/frrinit.sh start
      - >-
         vtysh -c 'conf t'
         -c 'router bgp 65000'
         -c ' bgp router-id 10.0.0.0'
         -c ' no bgp ebgp-requires-policy'
         -c ' neighbor ROUTERS peer-group'
         -c ' neighbor ROUTERS remote-as external'
         -c ' neighbor ROUTERS default-originate'
         -c ' neighbor net0 interface peer-group ROUTERS'
         -c ' neighbor net1 interface peer-group ROUTERS'
         -c ' address-family ipv4 unicast'
         -c '   redistribute connected'
         -c ' exit-address-family'
         -c '!'

    tor0:
      kind: linux
      image: frrouting/frr:v8.2.2
      labels:
        app: frr
      exec:
      - ip link del eth0
      - ip addr add 10.0.0.1/32 dev lo
      - ip addr add 10.0.1.1/24 dev net1
      - ip addr add 10.0.2.1/24 dev net2
      - touch /etc/frr/vtysh.conf
      - sed -i -e 's/bgpd=no/bgpd=yes/g' /etc/frr/daemons
      - /usr/lib/frr/frrinit.sh start
      - >-
         vtysh -c 'conf t'
         -c 'frr defaults datacenter'
         -c 'router bgp 65010'
         -c ' bgp router-id 10.0.0.1'
         -c ' no bgp ebgp-requires-policy'
         -c ' neighbor ROUTERS peer-group'
         -c ' neighbor ROUTERS remote-as external'
         -c ' neighbor SERVERS peer-group'
         -c ' neighbor SERVERS remote-as internal'
         -c ' neighbor net0 interface peer-group ROUTERS'
         -c ' neighbor 10.0.1.2 peer-group SERVERS'
         -c ' neighbor 10.0.2.2 peer-group SERVERS'
         -c ' address-family ipv4 unicast'
         -c '   redistribute connected'
         -c '  exit-address-family'
         -c '!'

    tor1:
      kind: linux
      image: frrouting/frr:v8.2.2
      labels:
        app: frr
      exec:
      - ip link del eth0
      - ip addr add 10.0.0.2/32 dev lo
      - ip addr add 10.0.3.1/24 dev net1
      - ip addr add 10.0.4.1/24 dev net2
      - touch /etc/frr/vtysh.conf
      - sed -i -e 's/bgpd=no/bgpd=yes/g' /etc/frr/daemons
      - /usr/lib/frr/frrinit.sh start
      - >-
         vtysh -c 'conf t'
         -c 'frr defaults datacenter'
         -c 'router bgp 65011'
         -c ' bgp router-id 10.0.0.2'
         -c ' no bgp ebgp-requires-policy'
         -c ' neighbor ROUTERS peer-group'
         -c ' neighbor ROUTERS remote-as external'
         -c ' neighbor SERVERS peer-group'
         -c ' neighbor SERVERS remote-as internal'
         -c ' neighbor net0 interface peer-group ROUTERS'
         -c ' neighbor 10.0.3.2 peer-group SERVERS'
         -c ' neighbor 10.0.4.2 peer-group SERVERS'
         -c ' address-family ipv4 unicast'
         -c '   redistribute connected'
         -c '  exit-address-family'
         -c '!'

    server0:
      kind: linux
      image: nicolaka/netshoot:latest
      network-mode: container:control-plane
      exec:
      - ip addr add 10.0.1.2/24 dev net0
      - ip route replace default via 10.0.1.1

    server1:
      kind: linux
      image: nicolaka/netshoot:latest
      network-mode: container:worker
      exec:
      - ip addr add 10.0.2.2/24 dev net0
      - ip route replace default via 10.0.2.1

    server2:
      kind: linux
      image: nicolaka/netshoot:latest
      network-mode: container:worker2
      exec:
      - ip addr add 10.0.3.2/24 dev net0
      - ip route replace default via 10.0.3.1

    server3:
      kind: linux
      image: nicolaka/netshoot:latest
      network-mode: container:worker3
      exec:
      - ip addr add 10.0.4.2/24 dev net0
      - ip route replace default via 10.0.4.1

  links:
  - endpoints: ["router0:net0", "tor0:net0"]
  - endpoints: ["router0:net1", "tor1:net0"]
  - endpoints: ["tor0:net1", "server0:net0"]
  - endpoints: ["tor0:net2", "server1:net0"]
  - endpoints: ["tor1:net1", "server2:net0"]
  - endpoints: ["tor1:net2", "server3:net0"]

该 topo 中涉及 3 个路由器：router0、tor0、tor1，以及 4 个普通节点：server0、server1、server2、server3，这 4 个节点与 kubernetes 的节点 (容器部署) 共享相同的网络命名空间。上述配置会让路由器启用 BGP 功能，并与 4 个普通节点建立网络连接。

下面看下各个节点是如何配置的。

router0 的配置

下面是 router0 的 bgp 配置，其地址为 10.0.0.0：

$ vtysh -c 'conf t'
-c 'router bgp 65000'
-c ' bgp router-id 10.0.0.0'
-c ' no bgp ebgp-requires-policy'
-c ' neighbor ROUTERS peer-group'
-c ' neighbor ROUTERS remote-as external'
-c ' neighbor ROUTERS default-originate'
-c ' neighbor net0 interface peer-group ROUTERS'
-c ' neighbor net1 interface peer-group ROUTERS'
-c ' address-family ipv4 unicast'
-c '   redistribute connected'
-c ' exit-address-family'
-c '!'

• vtysh -c 'conf t'：通过 vtysh 命令进入交互界面，然后进入配置界面

• 'router bgp 65000': 配置 BGP 路由器的 ASN(AS number)，BGP 协议使用该数值来判断 BGP 连接的是内部还是外部。输入该命令之后就可以执行 BGP 命令。

• 'bgp router-id 10.0.0.0'：指定 router-ID，用于标识路由器。此处使用 IP 作为路由标识

• 'no bgp ebgp-requires-policy'：不需要使用策略来交换路由信息。

• 'neighbor ROUTERS peer-group': 定义一个 peer group，用于交换路由，一个 peer group 中可以有多个 peer

• 'neighbor ROUTERS remote-as external'：router0 的邻居为 tor0 和 tor1，它们都使用不同的 ASN，因此将 tor0 和 tor1 作为 EBGP，EBGP 会在传播路由的时候修改下一跳。参考：EBGP vs IBGP^[11]

• 'neighbor ROUTERS default-originate'：将默认路由 0.0.0.0 发送给邻居。

• 'neighbor net0 interface peer-group ROUTERS'/'neighbor net0 interface peer-group ROUTERS'：将对端绑定到一个 peer group。这里的对端可以是接口名称或是邻居标签

• 'address-family ipv4 unicast'：进入 IPv4 单播配置界面

• 'redistribute connected'：将路由从其他协议重新分发到 BGP，此处为系统的直连路由。

• 'exit-address-family'：退出地址族配置。

上述配置中，为 router0 添加了邻居 net0(连接到 tor0) 和 net1(连接到 tor1)，并在 BGP 中引入了 ipv4 的直连路由。此时组网如下：

tor0 配置

$ vtysh -c 'conf t'
-c 'frr defaults datacenter'
-c 'router bgp 65010'
-c ' bgp router-id 10.0.0.1'
-c ' no bgp ebgp-requires-policy'
-c ' neighbor ROUTERS peer-group'
-c ' neighbor ROUTERS remote-as external'
-c ' neighbor SERVERS peer-group'
-c ' neighbor SERVERS remote-as internal'
-c ' neighbor net0 interface peer-group ROUTERS'
-c ' neighbor 10.0.1.2 peer-group SERVERS'
-c ' neighbor 10.0.2.2 peer-group SERVERS'
-c ' address-family ipv4 unicast'
-c '   redistribute connected'
-c '  exit-address-family'

此处配置与 router0 大体相同，它同样创建了一个 EBGP 类型的 peer group ROUTERS，将 net0(连接到 router0) 作为邻居。同时它创建一个 IBGP 类型的 peer group SERVERS，并将 server0 和 server1 的地址作为邻居。

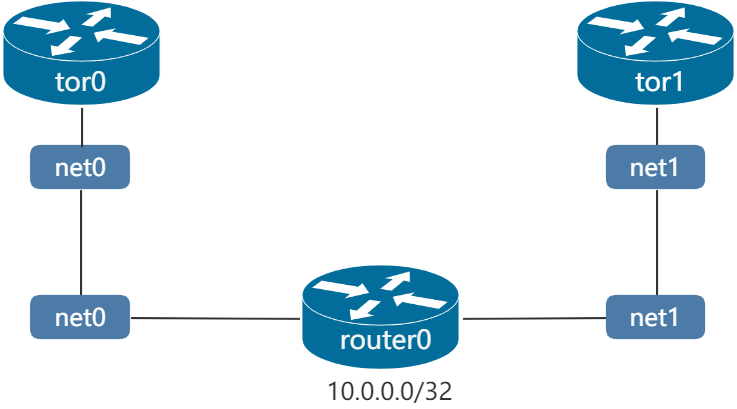

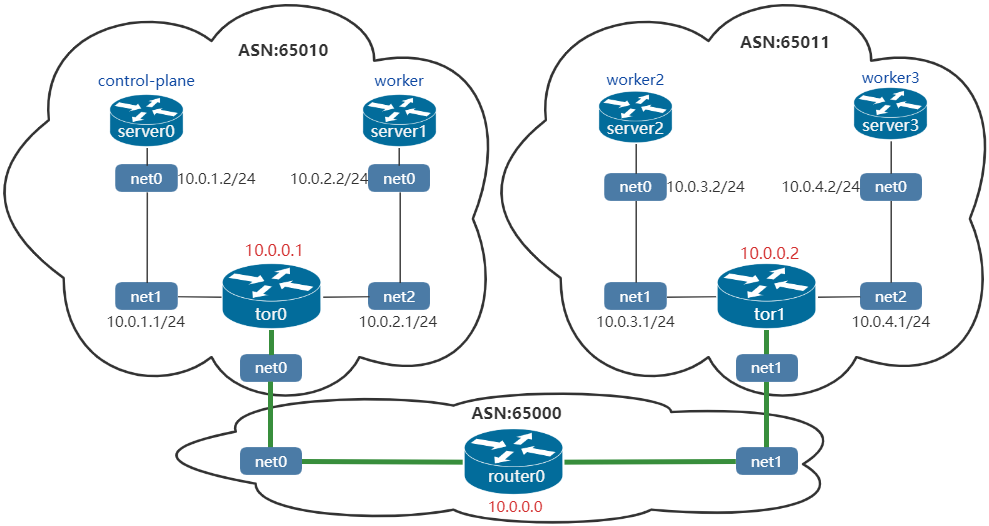

tor1 与 tor0 的配置类似，此处不再详述。最后的组网如下。其中 tor0、tor1 和 router0 建立了邻居关系。另外需要注意的是，containerlab 网络中的 server0~3 分别与 kubernetes 的对应节点共享网络命名空间。

在 router0 上查看 bgp 邻居关系，可以看到 router0 与 tor0(net0)、tor1(net1) 建立了邻居关系：

router0# show bgp summary

IPv4 Unicast Summary (VRF default):
BGP router identifier 10.0.0.0, local AS number 65000 vrf-id 0
BGP table version 8
RIB entries 15, using 2760 bytes of memory
Peers 2, using 1433 KiB of memory
Peer groups 1, using 64 bytes of memory

Neighbor        V         AS   MsgRcvd   MsgSent   TblVer  InQ OutQ  Up/Down State/PfxRcd   PfxSnt Desc
net0            4      65010        15        15        0    0    0 00:00:20            3        9 N/A
net1            4      65011        15        15        0    0    0 00:00:20            3        9 N/A

Total number of neighbors 2

在 tor0 上查看邻居关系，可以看到，tor0 并没有与 kubernetes 节点建立邻居关系，因此无法获取 kubernetes pod 节点的路由信息。

tor0# show bgp summary

IPv4 Unicast Summary (VRF default):
BGP router identifier 10.0.0.1, local AS number 65010 vrf-id 0
BGP table version 9
RIB entries 15, using 2760 bytes of memory
Peers 3, using 2149 KiB of memory
Peer groups 2, using 128 bytes of memory

Neighbor        V         AS   MsgRcvd   MsgSent   TblVer  InQ OutQ  Up/Down State/PfxRcd   PfxSnt Desc
router0(net0)   4      65000        19        20        0    0    0 00:00:33            6        9 N/A
10.0.1.2        4          0         0         0        0    0    0    never       Active        0 N/A
10.0.2.2        4          0         0         0        0    0    0    never       Active        0 N/

Total number of neighbors 3

在 router0 上查看 bgp 发现的路由，可以看到不存在 pod 网段 (10.1.0.0/16) 的路由

router0# show bgp ipv4 all

For address family: IPv4 Unicast
BGP table version is 8, local router ID is 10.0.0.0, vrf id 0
Default local pref 100, local AS 65000
Status codes:  s suppressed, d damped, h history, * valid, > best, = multipath,
               i internal, r RIB-failure, S Stale, R Removed
Nexthop codes: @NNN nexthop's vrf id, < announce-nh-self
Origin codes:  i - IGP, e - EGP, ? - incomplete
RPKI validation codes: V valid, I invalid, N Not found

   Network          Next Hop            Metric LocPrf Weight Path
*> 10.0.0.0/32      0.0.0.0                  0         32768 ?
*> 10.0.0.1/32      net0                     0             0 65010 ?
*> 10.0.0.2/32      net1                     0             0 65011 ?
*> 10.0.1.0/24      net0                     0             0 65010 ?
*> 10.0.2.0/24      net0                     0             0 65010 ?
*> 10.0.3.0/24      net1                     0             0 65011 ?
*> 10.0.4.0/24      net1                     0             0 65011 ?
*> 172.20.20.0/24   0.0.0.0                  0         32768 ?

Displayed  8 routes and 8 total paths

与 kubernetes 建立 BGP

上述配置中，tor0 和 tor1 已经将 kubernetes 的节点作为 IBGP，下面进行 kubernetes 侧 BPG 配置。cilium 的CiliumBGPPeeringPolicy^[12] CRD 中可以配置 BGP peer 信息。

apiVersion: "cilium.io/v2alpha1"
kind: CiliumBGPPeeringPolicy
metadata:
  name: rack0
spec:
  nodeSelector:
    matchLabels:
      rack: rack0
  virtualRouters:
  - localASN: 65010
    exportPodCIDR: true # 自动宣告 Pod CIDR
    neighbors:
    - peerAddress: "10.0.0.1/32" # tor0 的 IP 地址
      peerASN: 65010
---
apiVersion: "cilium.io/v2alpha1"
kind: CiliumBGPPeeringPolicy
metadata:
  name: rack1
spec:
  nodeSelector:
    matchLabels:
      rack: rack1
  virtualRouters:
  - localASN: 65011
    exportPodCIDR: true
    neighbors:
    - peerAddress: "10.0.0.2/32" # tor1 的 IP 地址
      peerASN: 65011

上述配置中将标签为 rack=rack0 的节点 (即 control-plane 和 worker) 与 tor0 建立邻居，将标签为 rack=rack1 的节点 (即 worker 和 worker2) 与 tor1 建立邻居：

$ kubectl get node -l rack=rack0
NAME                                 STATUS   ROLES           AGE     VERSION
clab-bgp-cplane-demo-control-plane   Ready    control-plane   2d11h   v1.24.0
clab-bgp-cplane-demo-worker          Ready    <none>          2d11h   v1.24.0
$ kubectl get node -l rack=rack1
NAME                           STATUS   ROLES    AGE     VERSION
clab-bgp-cplane-demo-worker2   Ready    <none>   2d11h   v1.24.0
clab-bgp-cplane-demo-worker3   Ready    <none>   2d11h   v1.24.0

CiliumBGPPeeringPolicy 各个字段的说明^[13]如下

nodeSelector: Nodes which are selected by this label selector will apply the given policy

 virtualRouters: One or more peering configurations outlined below. Each peering configuration can be thought of as a BGP router instance.

    virtualRouters[*].localASN: The local ASN for this peering configuration

    virtualRouters[*].exportPodCIDR: Whether to export the private pod CIDR block to the listed neighbors

    virtualRouters[*].neighbors: A list of neighbors to peer with
        neighbors[*].peerAddress: The address of the peer neighbor
        neighbors[*].peerASN: The ASN of the peer

完成上述配置之后，containerlab 的 router0、tor0、tor1 就学习到了 kubernetes 的路由信息：

查看 tor0 的 bgp 邻居，可以看到它与 clab-bgp-cplane-demo-control-plane(10.0.1.2) 和 clab-bgp-cplane-demo-worker(10.0.2.2) 成功建立了邻居关系：

tor0# show bgp summary

IPv4 Unicast Summary (VRF default):
BGP router identifier 10.0.0.1, local AS number 65010 vrf-id 0
BGP table version 13
RIB entries 23, using 4232 bytes of memory
Peers 3, using 2149 KiB of memory
Peer groups 2, using 128 bytes of memory

Neighbor                                     V         AS   MsgRcvd   MsgSent   TblVer  InQ OutQ  Up/Down State/PfxRcd   PfxSnt Desc
router0(net0)                                4      65000      1430      1431        0    0    0 01:10:58            8       13 N/A
clab-bgp-cplane-demo-control-plane(10.0.1.2) 4      65010        46        52        0    0    0 00:02:12            1       11 N/A
clab-bgp-cplane-demo-worker(10.0.2.2)        4      65010        47        53        0    0    0 00:02:15            1       11 N/A

Total number of neighbors 3

查看 tor1 的 bgp 邻居，可以看到它与 clab-bgp-cplane-demo-worker2(10.0.3.2) 和 clab-bgp-cplane-demo-worker3(10.0.4.2) 成功建立了邻居关系：

tor1# show bgp summary

IPv4 Unicast Summary (VRF default):
BGP router identifier 10.0.0.2, local AS number 65011 vrf-id 0
BGP table version 13
RIB entries 23, using 4232 bytes of memory
Peers 3, using 2149 KiB of memory
Peer groups 2, using 128 bytes of memory

Neighbor                               V         AS   MsgRcvd   MsgSent   TblVer  InQ OutQ  Up/Down State/PfxRcd   PfxSnt Desc
router0(net0)                          4      65000      1436      1437        0    0    0 01:11:15            8       13 N/A
clab-bgp-cplane-demo-worker2(10.0.3.2) 4      65011        53        60        0    0    0 00:02:31            1       11 N/A
clab-bgp-cplane-demo-worker3(10.0.4.2) 4      65011        54        61        0    0    0 00:02:33            1       11 N/A

Total number of neighbors 3

查看 route0 的配置可以发现其获取到了 Pod 的路由信息：

router0# show bgp ipv4 all

For address family: IPv4 Unicast
BGP table version is 12, local router ID is 10.0.0.0, vrf id 0
Default local pref 100, local AS 65000
Status codes:  s suppressed, d damped, h history, * valid, > best, = multipath,
               i internal, r RIB-failure, S Stale, R Removed
Nexthop codes: @NNN nexthop's vrf id, < announce-nh-self
Origin codes:  i - IGP, e - EGP, ? - incomplete
RPKI validation codes: V valid, I invalid, N Not found

   Network          Next Hop            Metric LocPrf Weight Path
*> 10.0.0.0/32      0.0.0.0                  0         32768 ?
*> 10.0.0.1/32      net0                     0             0 65010 ?
*> 10.0.0.2/32      net1                     0             0 65011 ?
*> 10.0.1.0/24      net0                     0             0 65010 ?
*> 10.0.2.0/24      net0                     0             0 65010 ?
*> 10.0.3.0/24      net1                     0             0 65011 ?
*> 10.0.4.0/24      net1                     0             0 65011 ?
*> 10.1.0.0/24      net0                                   0 65010 i
*> 10.1.1.0/24      net1                                   0 65011 i
*> 10.1.2.0/24      net0                                   0 65010 i
*> 10.1.3.0/24      net1                                   0 65011 i
*> 172.20.20.0/24   0.0.0.0                  0         32768 ?

Displayed  12 routes and 12 total paths

kubernetes 的 Pod 网络

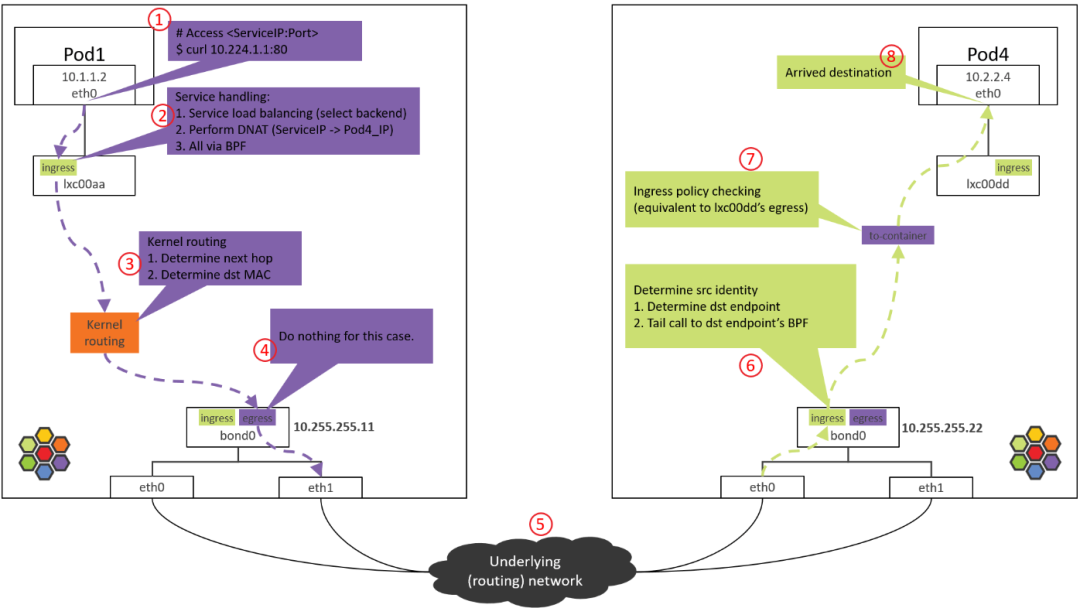

本环境下，kubernetes 的 Pod 通过分别连接到 pod 命名空间和 host 命名空间的一对 veth 实现互通，当报文从 pod 命名空间传递到 host 命名空间之后就会通过 host 路由进行报文分发。

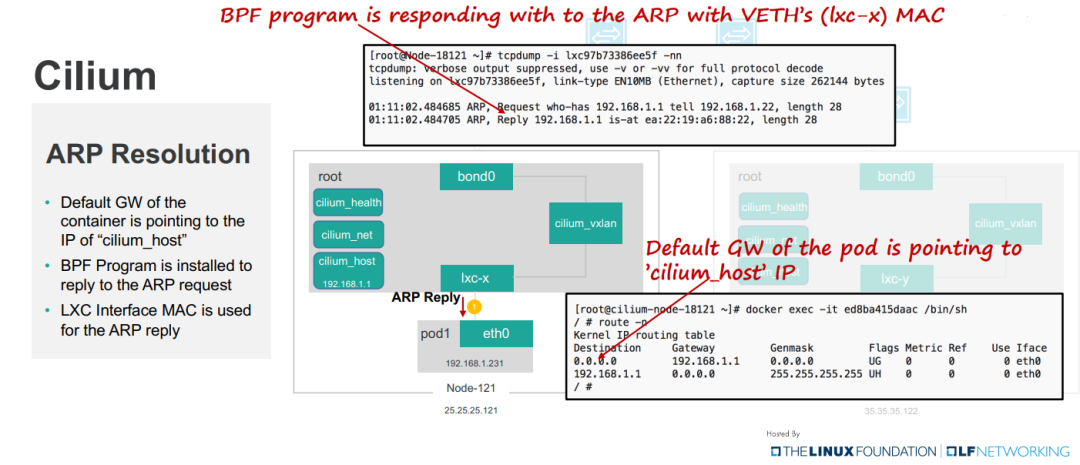

pod 内部的默认路由的网关地址是 host 的 cilium_host 接口地址，但响应给 pod 的 arp 是接口 lxc-xxx(即另一个 veth 接口) 的 MAC 地址，实现流程如下：

思考

如果将 router0、tor0、tor1 和 kubernetes 的所有节点作为一个 IBGP 会怎么样 (即所有的 ASN 都相同，都是 internal 类型的)？

答：此时由于 tor0 和 tor1 无法将学习到的路由转发给 router0，将导致 router0 缺少 pod 路由，进而导致网络 tor0 和 tor1 不通

❝

EBGP 和 IBGP 在技术实现上的第三个区别在路由转发的行为上。通过 IBGP 学习到的路由，不能传递给其他的 IBGP。 这么作是为了防止路由环路（loop）。EBGP 通过 BGP 协议里面的 AS_PATH 和其他元素过滤来自于自己的路由，但是 IBGP 运行在一个 AS 内部，没有 AS_PATH，所以 IBGP 干脆不转发来自于其他 IBGP 的路由。

由于不能转发路由，这要求所有的 IBGP router 两两相连，组成一个 full-mesh 的网络。Full-mesh 的连接数与节点的关系是 n*(n-1)，连接数随着节点数的增加而迅速增加，这给配置和管理带来了问题。

参考

• bgp-in-the-data-center^[14]

• Packet_Walks_In_Kubernetes-v4^[15]

• cilium-life-of-a-packet-pod-to-service^[16]

TIPs:

• BGP 简单调试：首先使用 show bgp summary 查看本节点与邻居是否协商成功，然后使用 show bgp ipv4 wide 查看本节点学习到的路由即可。

• 此外还可以通过 show bgp neighbor 查看邻居状态，以及通过 show bgp peer-group 查看 peer group 的信息，使用 show bgp nexthop 查看下一跳表。

引用链接

[1]

containerLab: https://containerlab.dev/

[2]

节点: https://containerlab.dev/manual/nodes/

[3]

类型: https://containerlab.dev/manual/kinds/

[4]

安装: https://containerlab.dev/install/

[5]

网络模式: https://containerlab.dev/manual/nodes/#network-mode

[6]

container mode: https://containerlab.dev/manual/nodes/#container-mode

[7]

命令: https://containerlab.dev/cmd/graph/

[8]

官方给出了很多配置组网的例子: https://containerlab.dev/lab-examples/lab-examples/

[9]

FRR: https://containerlab.dev/lab-examples/frr01/

[10]

手册: https://docs.frrouting.org/en/latest/bgp.html#

[11]

EBGP vs IBGP: https://sulinyn.blog.csdn.net/article/details/123394764?spm=1001.2101.3001.6661.1&utm_medium=distribute.pc_relevant_t0.none-task-blog-2~default~CTRLIST~Rate-1-123394764-blog-103985347.pc_relevant_multi_platform_featuressortv2dupreplace&depth_1-utm_source=distribute.pc_relevant_t0.none-task-blog-2~default~CTRLIST~Rate-1-123394764-blog-103985347.pc_relevant_multi_platform_featuressortv2dupreplace&utm_relevant_index=1

[12]

CiliumBGPPeeringPolicy: https://docs.cilium.io/en/stable/gettingstarted/bgp-control-plane/#ciliumbgppeeringpolicy-crd

[13]

说明: https://docs.cilium.io/en/stable/gettingstarted/bgp-control-plane/#fields

[14]

bgp-in-the-data-center: https://docs.jetstream-cloud.org/attachments/bgp-in-the-data-center.pdf

[15]

Packet_Walks_In_Kubernetes-v4: https://events19.linuxfoundation.org/wp-content/uploads/2018/07/Packet_Walks_In_Kubernetes-v4.pdf

[16]

cilium-life-of-a-packet-pod-to-service: https://arthurchiao.art/blog/cilium-life-of-a-packet-pod-to-service/

你可能还喜欢

点击下方图片即可阅读

云原生备份恢复工具 Velero 二开实战

2022-09-23

K8s 环境下研发如何本地调试？kt-connect 使用详解

2022-09-22

使用 Railway 和 Supabase 零成本搭建 n8n 自动化平台

2022-09-15

给 K8s 中的 Operator 添加 Webhook 功能【保姆级】

2022-09-13

云原生是一种信仰 🤘

关注公众号

后台回复◉k8s◉获取史上最方便快捷的 Kubernetes 高可用部署工具，只需一条命令，连 ssh 都不需要！

点击 "阅读原文" 获取更好的阅读体验！

发现朋友圈变“安静”了吗？
