编译原理 —— DFA的化简

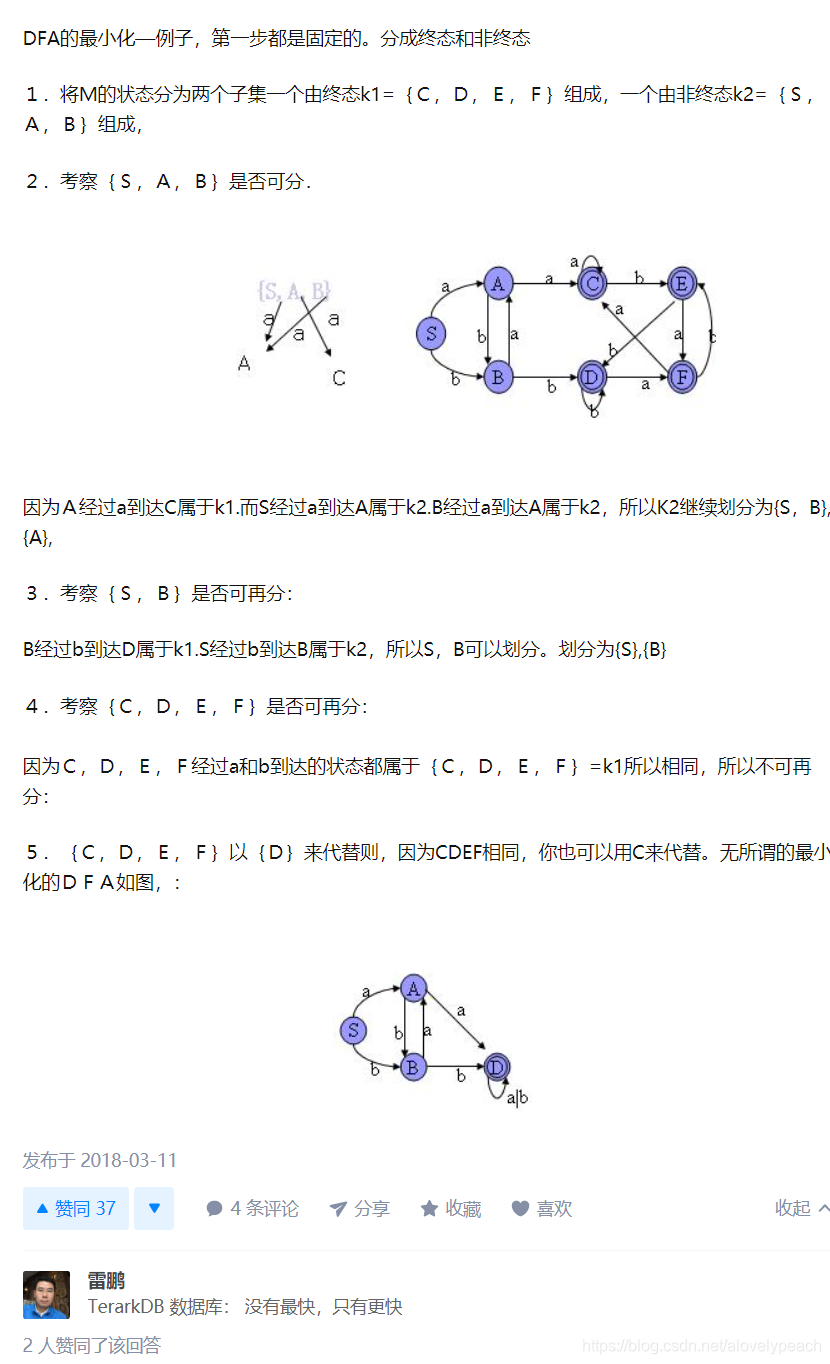

一个例子

作者：深入了解一下
链接：https://www.zhihu.com/question/39767421/answer/338794446
来源：知乎
著作权归作者所有。商业转载请联系作者获得授权，非商业转载请注明出处。

---

DFA 的化简

任何正规语言都有一个唯一的状态数目最少的DFA

DFA M的化简是指：寻找一个状态数比M少的DFA M’，使得L(M)=L(M’)

有穷自动机的多余状态：从自动机的开始状态出发，任何可识别的输入串也不能到达的状态

化简了的DFA M’ 满足两个条件：

没有多余状态 ；
没有两个状态是等价的。

求解步骤

① 将DFA M的状态集Q分划成两个子集：终态集和非终态集；

② 对每个子集G，如果面对某个输入符号得到的后继状态不属于同一个子集，则将G进一步划分；

③ 重复②直到不再产生新划分；

④ 在每个子集中选一个状态作代表，消去其他状态，得到最少状态的等价DFA M’。

示例1

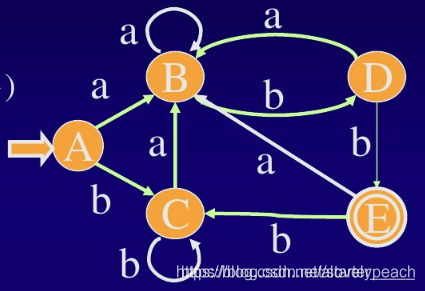

将下图的 DFA 最小化

解：根据规则 ① ，将DFA M的状态集Q分划成两个子集

∏ =（{A,B,C,D}，{E}）
根据规则 ② ，因为{ A , B , C , D } a = { B } ⊆ { A , B , C , D } {A,B,C,D}_a={B}⊆{A,B,C,D}{A,B,C,D}
a
​
={B}⊆{A,B,C,D}， 而{ A , B , C , D } b = { C , D , E } ⊄ { A , B , C , D } {A,B,C,D}_b={C,D,E}⊄{A,B,C,D}{A,B,C,D}
b
​
={C,D,E}⊄{A,B,C,D}。因为{ A , B , C } b ⊆ { A , B , C , D } {A,B,C}_b⊆{A,B,C,D}{A,B,C}
b
​
⊆{A,B,C,D}，{ D } b ⊆ { E } {D}_b⊆{E}{D}
b
​
⊆{E}，故将{ A , B , C , D } {A,B,C,D}{A,B,C,D} 划分为{ A , B , C } {A,B,C}{A,B,C}和{ D } {D}{D}

∏ =（{A,B,C}，{D}，{E}）
根据规则 ② ，因为{ A , B , C } a = { B } ⊆ { A , B , C } {A,B,C}_a={B}⊆{A,B,C}{A,B,C}
a
​
={B}⊆{A,B,C}， 而{ A , B , C } b = { C , D } ⊄ { A , B , C } ⊄ { D } {A,B,C}_b={C,D}⊄{A,B,C}⊄{D}{A,B,C}
b
​
={C,D}⊄{A,B,C}⊄{D}。因为{ A , C } b ⊆ { A , B , C } {A,C}_b⊆{A,B,C}{A,C}
b
​
⊆{A,B,C}，{ B } b ⊆ { D } {B}_b⊆{D}{B}
b
​
⊆{D}，故将{ A , B , C } {A,B,C}{A,B,C} 划分为{ A , C } {A,C}{A,C}和{ B } {B}{B}

∏ =（{A,C}，{B}，{D}，{E}）
根据规则 ② ，因为{ A , C } a = { B } ⊆ { B } ⊄ { D } ⊄ { E } {A,C}_a={B}⊆{B}⊄{D}⊄{E}{A,C}
a
​
={B}⊆{B}⊄{D}⊄{E}， 而{ A , C } b ⊆ { C } ⊆ { A , C } {A,C}_b⊆{C}⊆{A,C}{A,C}
b
​
⊆{C}⊆{A,C}。对子集{ A , C } {A,C}{A,C}，输入后得到的后继状态属于同一个子集{ A , C } {A,C}{A,C}，故不再进行划分

∏ =（{A,C}，{B}，{D}，{E}）

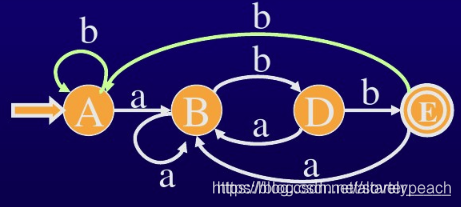

根据规则 ③ ，选择 A AA 作为 { A ， C } {A，C}{A，C}的代表，将状态 C CC 从状态转换图删去，并将原来引向 C CC 的弧都引至 A AA，这样得到化简后的 DFA M’

∏ =（{A}，{B}，{D}，{E}）

示例2

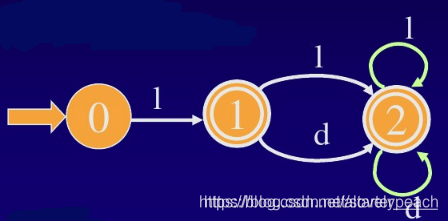

将下图的 DFA 最小化

解：

根据规则 ① ，将DFA M的状态集Q分划成两个子集

∏ =（{0}，{1,2}）
根据规则 ② ，因为{ 1 , 2 } l = { 2 } ⊆ { 1 , 2 } {1,2}_l={2}⊆{1,2}{1,2}
l
​
={2}⊆{1,2}， 而{ 1 , 2 } d ⊆ { 2 } ⊆ { 1 , 2 } {1,2}_d⊆{2}⊆{1,2}{1,2}
d
​
⊆{2}⊆{1,2}。对子集{ 1 , 2 } {1,2}{1,2}，输入后得到的后继状态属于同一个子集{ 1 , 2 } {1,2}{1,2}，故不再进行划分

∏ =（{0}，{1,2}）

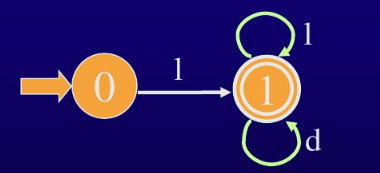

根据规则 ③ ，选择 1 11 作为 { 1 ， 2 } {1，2}{1，2}的代表，将状态 2 22 从状态转换图删去，并将原来引向 2 22 的弧都引至 1 11，这样得到化简后的 DFA M’

∏ =（{0}，{1}）
