Linux的raid10搭建，卸载和扩容（虚拟机模拟，备忘）

RAID 10 是组合 RAID 1 和 RAID 0 形成的。要设置 RAID 10，我们至少需要4个磁盘。本次实践计划采用vm虚拟机搭建一个raid10，然后演示扩容和卸载raid10的操作。（扩容成6个磁盘）

raid10的优缺点：

  • 提供更好的性能。
  • 在 RAID 10 中我们将失去一半的磁盘容量。
  • 读与写的性能都很好，因为它会同时进行写入和读取。
  • 它能解决数据库的高 I/O 磁盘写操作。

根据以上说明，我们可以得出，raid10的适用应用场景为频繁读写IO操作的服务器和对数据安全比较敏感的服务器，比如mysql数据库，Oracle数据库，大数据集群这样的服务器，但因为磁盘容量为原有的一半，因此，财力方面是一个重要考量。

一，vm虚拟机添加磁盘

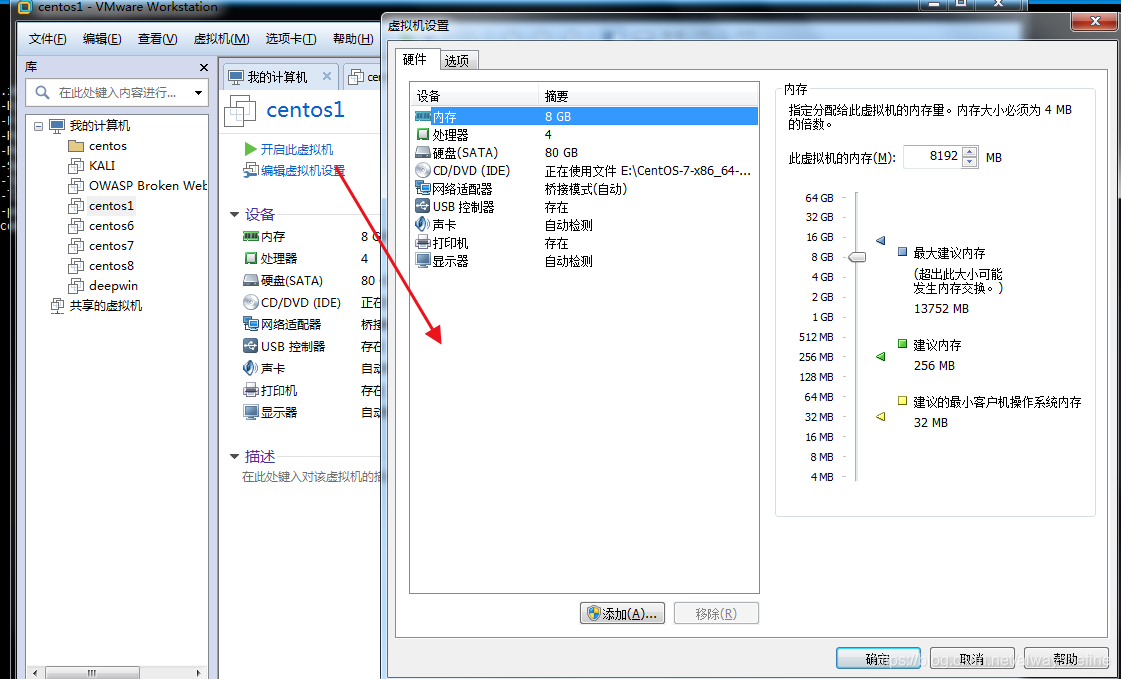

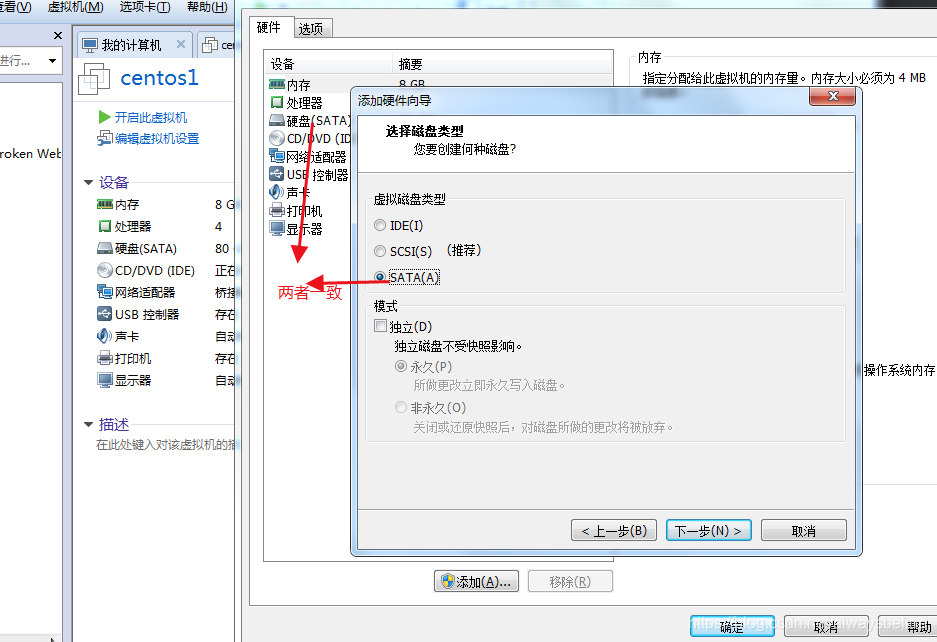

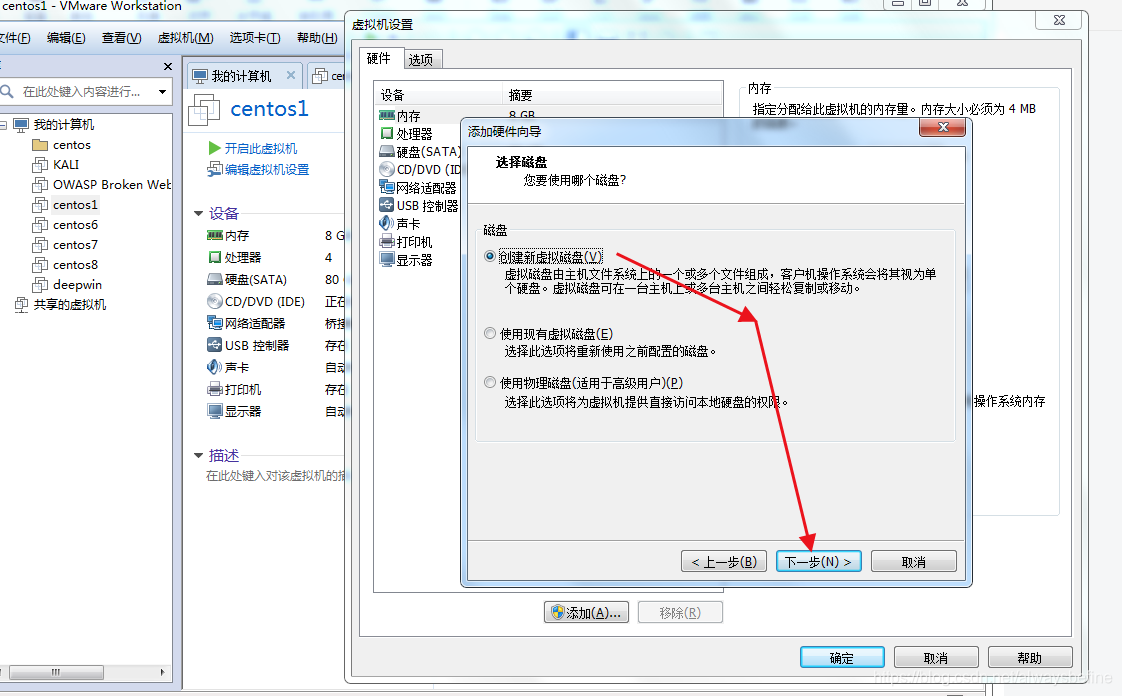

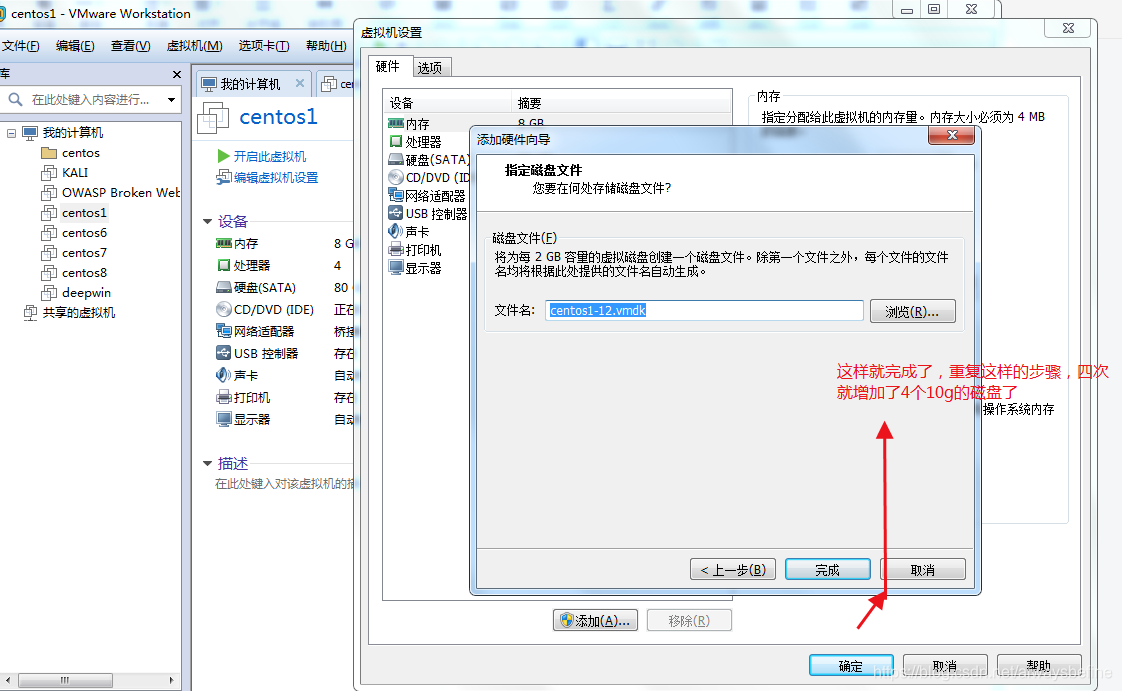

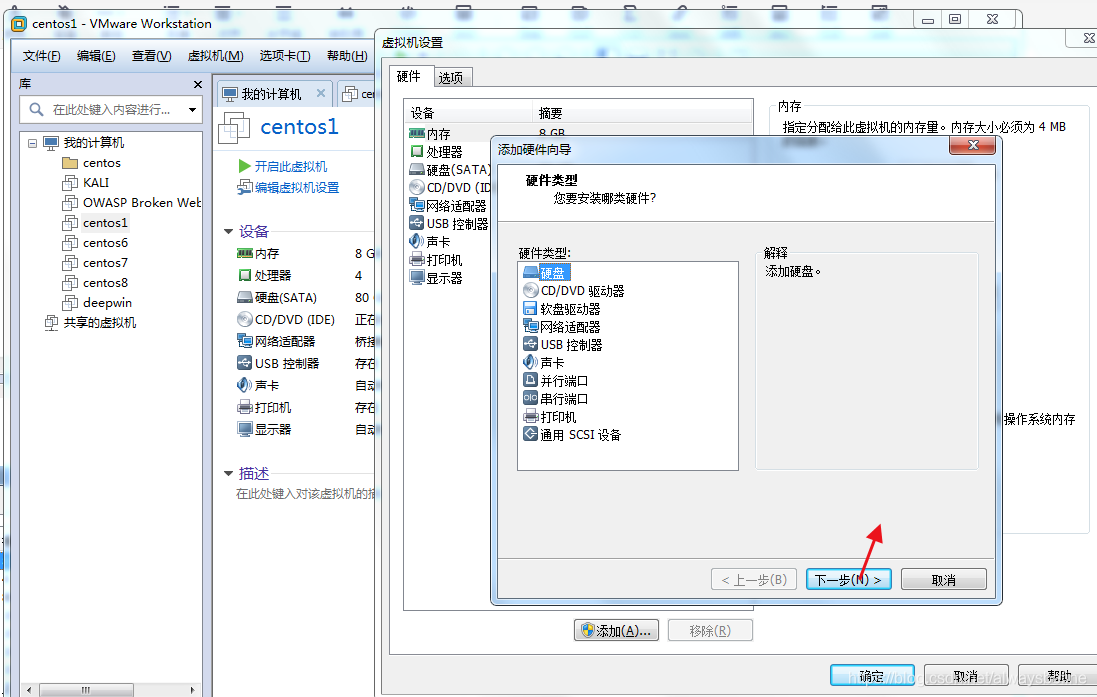

虚拟机为关闭状态，添加四个新磁盘，将这四个磁盘组成一个raid10软阵列。

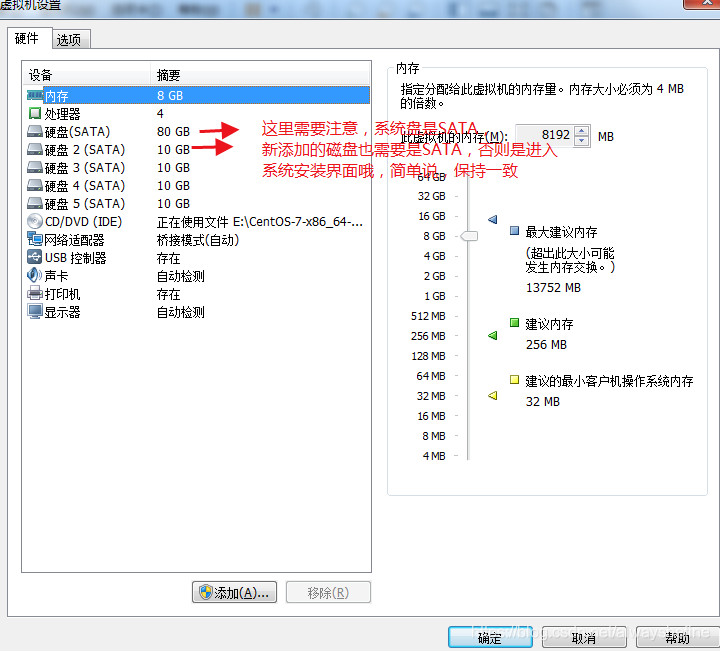

 最终就是这样的：

 二，虚拟机开机，进入系统，部署raid10

[root@centos1 ~]# lsblk
NAME            MAJ:MIN RM  SIZE RO TYPE MOUNTPOINT
sda               8:0    0   80G  0 disk
├─sda1            8:1    0  500M  0 part /boot
└─sda2            8:2    0 79.5G  0 part
  ├─centos-root 253:0    0   50G  0 lvm  /
  ├─centos-swap 253:1    0  4.5G  0 lvm  [SWAP]
  └─centos-var  253:2    0   25G  0 lvm  /var
sdb               8:16   0   10G  0 disk
sdc               8:32   0   10G  0 disk
sdd               8:48   0   10G  0 disk
sde               8:64   0   10G  0 disk
sr0              11:0    1  4.2G  0 rom  /mnt/cdrom

（1）lsblk命令，列出所有已识别的磁盘，可以看到，系统已经识别到了sdb，sdc，sdd，sde这四个新加磁盘。

（2）因为是一个新安装的最小化虚拟机，因此，radi管理工具mdadm并没有安装，安装它！！！

[root@centos1 ~]# mdadm
-bash: mdadm: command not found
[root@centos1 ~]# yum install mdadm -y
Loaded plugins: fastestmirror
Loading mirror speeds from cached hostfile
Resolving Dependencies
--> Running transaction check
---> Package mdadm.x86_64 0:4.0-5.el7 will be installed
--> Processing Dependency: libreport-filesystem for package: mdadm-4.0-5.el7.x86_64
--> Running transaction check
---> Package libreport-filesystem.x86_64 0:2.1.11-38.el7.centos will be installed
--> Finished Dependency Resolution

（3）初始化raid10，执行以下命令：

mdadm -Cv /dev/md0  -a yes -n 4 -l 10  /dev/sd[b-e]

该命令详细参数解释：C  创建radi  -a 表示所有磁盘都接受， -n表示现在这个raid是4个磁盘组成，-v 表示打印详细过程，-l 表示使用的是radi10， 后面的/dev/sd[b-e] 表示连续的磁盘序列，因为前面lsblk查出来过，确实是连续的，因此，可以以这种简化写法。

该命令的输出如下：

mdadm: layout defaults to n2
mdadm: layout defaults to n2
mdadm: chunk size defaults to 512K
mdadm: size set to 10477568K
mdadm: Defaulting to version 1.2 metadata
mdadm: array /dev/md0 started.

最后一句，表示磁盘阵列 md0已经启动。

（4）接下来，我们将该磁盘阵列 /dev/md0 格式化并挂载即可使用了，这一步之前，我们看看系统是否正确识别md0

[root@centos1 ~]# lsblk
NAME            MAJ:MIN RM  SIZE RO TYPE   MOUNTPOINT
sda               8:0    0   80G  0 disk
├─sda1            8:1    0  500M  0 part   /boot
└─sda2            8:2    0 79.5G  0 part
  ├─centos-root 253:0    0   50G  0 lvm    /
  ├─centos-swap 253:1    0  4.5G  0 lvm    [SWAP]
  └─centos-var  253:2    0   25G  0 lvm    /var
sdb               8:16   0   10G  0 disk
└─md0             9:0    0   20G  0 raid10
sdc               8:32   0   10G  0 disk
└─md0             9:0    0   20G  0 raid10
sdd               8:48   0   10G  0 disk
└─md0             9:0    0   20G  0 raid10
sde               8:64   0   10G  0 disk
└─md0             9:0    0   20G  0 raid10
sr0              11:0    1  4.2G  0 rom    /mnt/cdrom
[root@centos1 ~]# blkid
/dev/sr0: UUID="2017-09-06-10-51-00-00" LABEL="CentOS 7 x86_64" TYPE="iso9660" PTTYPE="dos"
/dev/sda1: UUID="f35584f3-c1f5-4bcd-a91b-9e6d2867c137" TYPE="xfs"
/dev/sda2: UUID="5AbNDK-CRNe-zdJj-d8u8-xKN8-dc7i-1oEdUb" TYPE="LVM2_member"
/dev/mapper/centos-root: UUID="f9973869-d686-4521-a99c-1464e48838ce" TYPE="xfs"
/dev/mapper/centos-swap: UUID="d2f2d30f-5bd2-454e-87f5-3135c613ebe1" TYPE="swap"
/dev/mapper/centos-var: UUID="5066752c-7633-48f6-b2b6-bba08707d5a7" TYPE="xfs"
/dev/sdc: UUID="cc11ced0-bdf3-19bf-743b-170f6c07092a" UUID_SUB="7947db00-f12b-5577-bf67-20d5ab42c4d0" LABEL="centos1:0" TYPE="linux_raid_member"
/dev/sdd: UUID="cc11ced0-bdf3-19bf-743b-170f6c07092a" UUID_SUB="05711f36-ff10-d60c-ee84-7d95037f89ee" LABEL="centos1:0" TYPE="linux_raid_member"
/dev/sde: UUID="cc11ced0-bdf3-19bf-743b-170f6c07092a" UUID_SUB="b9e4a37a-6ee5-bca1-5033-93c37fc97c7e" LABEL="centos1:0" TYPE="linux_raid_member"
/dev/sdb: UUID="cc11ced0-bdf3-19bf-743b-170f6c07092a" UUID_SUB="be88f763-0610-07a6-baf8-60589bb8483c" LABEL="centos1:0" TYPE="linux_raid_member"

可以看到，lsblk命令正确显示raid10，blkid命令显示 sdb-e 是磁盘阵列的成员。

（5）将md0当成一个整体的磁盘，格式化并挂载使用。

格式化

[root@centos1 ~]# mkfs.xfs /dev/md0
meta-data=/dev/md0               isize=512    agcount=16, agsize=327296 blks
         =                       sectsz=512   attr=2, projid32bit=1
         =                       crc=1        finobt=0, sparse=0
data     =                       bsize=4096   blocks=5236736, imaxpct=25
         =                       sunit=128    swidth=256 blks
naming   =version 2              bsize=4096   ascii-ci=0 ftype=1
log      =internal log           bsize=4096   blocks=2560, version=2
         =                       sectsz=512   sunit=8 blks, lazy-count=1
realtime =none                   extsz=4096   blocks=0, rtextents=0

挂载到/mnd/md目录

[root@centos1 ~]# mount -t xfs /dev/md0 /mnt/md
[root@centos1 ~]# df -ah
Filesystem               Size  Used Avail Use% Mounted on
rootfs                      -     -     -    - /
sysfs                       0     0     0    - /sys
proc                        0     0     0    - /proc
devtmpfs                 3.9G     0  3.9G   0% /dev
securityfs                  0     0     0    - /sys/kernel/security
tmpfs                    3.9G     0  3.9G   0% /dev/shm
devpts                      0     0     0    - /dev/pts
tmpfs                    3.9G  8.6M  3.9G   1% /run
tmpfs                    3.9G     0  3.9G   0% /sys/fs/cgroup
cgroup                      0     0     0    - /sys/fs/cgroup/systemd
pstore                      0     0     0    - /sys/fs/pstore
cgroup                      0     0     0    - /sys/fs/cgroup/memory
cgroup                      0     0     0    - /sys/fs/cgroup/devices
cgroup                      0     0     0    - /sys/fs/cgroup/perf_event
cgroup                      0     0     0    - /sys/fs/cgroup/net_cls,net_prio
cgroup                      0     0     0    - /sys/fs/cgroup/cpu,cpuacct
cgroup                      0     0     0    - /sys/fs/cgroup/blkio
cgroup                      0     0     0    - /sys/fs/cgroup/cpuset
cgroup                      0     0     0    - /sys/fs/cgroup/freezer
cgroup                      0     0     0    - /sys/fs/cgroup/hugetlb
cgroup                      0     0     0    - /sys/fs/cgroup/pids
configfs                    0     0     0    - /sys/kernel/config
/dev/mapper/centos-root   50G  953M   50G   2% /
systemd-1                   -     -     -    - /proc/sys/fs/binfmt_misc
mqueue                      0     0     0    - /dev/mqueue
hugetlbfs                   0     0     0    - /dev/hugepages
debugfs                     0     0     0    - /sys/kernel/debug
/dev/sr0                 4.3G  4.3G     0 100% /mnt/cdrom
/dev/sda1                497M  118M  380M  24% /boot
/dev/mapper/centos-var    25G  100M   25G   1% /var
tmpfs                    799M     0  799M   0% /run/user/0
binfmt_misc                 0     0     0    - /proc/sys/fs/binfmt_misc
/dev/md0                  20G   33M   20G   1% /mnt/md

 当然，也可以写入/etc/fstab 文件内永久挂载，我这里只是暂时挂载，重启后无挂载。

在使用blkid观察磁盘阵列，可以看到md0已经正确挂载了，当然，df -ah 命令同样可以看到，上面就已经看到了！~~~~

[root@centos1 ~]# blkid
/dev/sr0: UUID="2017-09-06-10-51-00-00" LABEL="CentOS 7 x86_64" TYPE="iso9660" PTTYPE="dos"
/dev/sda1: UUID="f35584f3-c1f5-4bcd-a91b-9e6d2867c137" TYPE="xfs"
/dev/sda2: UUID="5AbNDK-CRNe-zdJj-d8u8-xKN8-dc7i-1oEdUb" TYPE="LVM2_member"
/dev/mapper/centos-root: UUID="f9973869-d686-4521-a99c-1464e48838ce" TYPE="xfs"
/dev/mapper/centos-swap: UUID="d2f2d30f-5bd2-454e-87f5-3135c613ebe1" TYPE="swap"
/dev/mapper/centos-var: UUID="5066752c-7633-48f6-b2b6-bba08707d5a7" TYPE="xfs"
/dev/sdc: UUID="cc11ced0-bdf3-19bf-743b-170f6c07092a" UUID_SUB="7947db00-f12b-5577-bf67-20d5ab42c4d0" LABEL="centos1:0" TYPE="linux_raid_member"
/dev/sdd: UUID="cc11ced0-bdf3-19bf-743b-170f6c07092a" UUID_SUB="05711f36-ff10-d60c-ee84-7d95037f89ee" LABEL="centos1:0" TYPE="linux_raid_member"
/dev/sde: UUID="cc11ced0-bdf3-19bf-743b-170f6c07092a" UUID_SUB="b9e4a37a-6ee5-bca1-5033-93c37fc97c7e" LABEL="centos1:0" TYPE="linux_raid_member"
/dev/sdb: UUID="cc11ced0-bdf3-19bf-743b-170f6c07092a" UUID_SUB="be88f763-0610-07a6-baf8-60589bb8483c" LABEL="centos1:0" TYPE="linux_raid_member"
/dev/md0: UUID="f3de15a5-24b3-409c-95e0-38b668f71eb4" TYPE="xfs"

至此，raid10的搭建就已经完成。

三，卸载刚才部署的raid10

执行以下命令（卸载挂载，停止raid10，删除raid10磁盘信息，blkid查看是否卸载干净）：

[root@centos1 ~]# umount /dev/md0
[root@centos1 ~]# mdadm -S /dev/md0
[root@centos1 ~]# mdadm --misc --zero-superblock /dev/sd[b-e]
[root@centos1 ~]# lsblk
NAME            MAJ:MIN RM  SIZE RO TYPE MOUNTPOINT
sda               8:0    0   80G  0 disk
├─sda1            8:1    0  500M  0 part /boot
└─sda2            8:2    0 79.5G  0 part
  ├─centos-root 253:0    0   50G  0 lvm  /
  ├─centos-swap 253:1    0  4.5G  0 lvm  [SWAP]
  └─centos-var  253:2    0   25G  0 lvm  /var
sdb               8:16   0   10G  0 disk
sdc               8:32   0   10G  0 disk
sdd               8:48   0   10G  0 disk
sde               8:64   0   10G  0 disk
sr0              11:0    1  4.2G  0 rom  /mnt/cdrom
[root@centos1 ~]# blkid
/dev/sr0: UUID="2017-09-06-10-51-00-00" LABEL="CentOS 7 x86_64" TYPE="iso9660" PTTYPE="dos"
/dev/sda1: UUID="f35584f3-c1f5-4bcd-a91b-9e6d2867c137" TYPE="xfs"
/dev/sda2: UUID="5AbNDK-CRNe-zdJj-d8u8-xKN8-dc7i-1oEdUb" TYPE="LVM2_member"
/dev/mapper/centos-root: UUID="f9973869-d686-4521-a99c-1464e48838ce" TYPE="xfs"
/dev/mapper/centos-swap: UUID="d2f2d30f-5bd2-454e-87f5-3135c613ebe1" TYPE="swap"
/dev/mapper/centos-var: UUID="5066752c-7633-48f6-b2b6-bba08707d5a7" TYPE="xfs"
