继电器

继电器
1.小电流去控制大电流的自动开关（5v可以来控制220v）。在电路中起到流自动调节、安全保护、转换电路的作用。（加热的设备达到一定温度停止加热）
2.继电器内部有线圈和触点，线圈得电会使触电吸合
3.内部结构

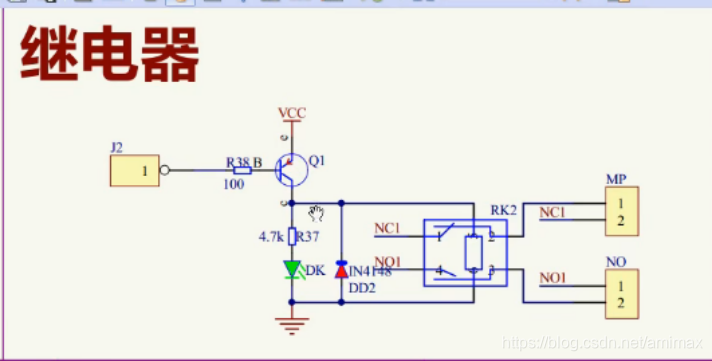

4.

（1）IN4148 续流二极管 防止其余设备被破坏，当开关闭合时线圈会积聚能量，当开关管关断时，续流电路可以释放掉变压器线圈中储存的能量。（单片机提供的是直流电，不是应为产生磁场，而是上面的电磁铁通电得到磁性，关电磁性消失）
（2）VCC电源
（3）DK led小灯检测继电器是否正常工作
（4）Q1 是一个三极管，三极管的工作原理
（5）基本的表达：接于三极管集电极、与两个二极管DK、DD2相并联的，是继电器的线圈。
NC1——是英文“Noraml Close 1”的缩写，就是常说的“常闭接点”,1代表节点编号；
NO1——是英文“Normal Open 1”的缩写，就是常说的“常开接点”，1代表节点编号。
当三极管Q1的基极为低电位时，Q1导通，继电器线圈得电，常闭接点NC1打开，常开接点NO1闭合；反之Q1为高电平时，NC1闭合，NO1断开。
