CANas分析软件，DBC文件解析，CAN报文分析，仿CANoe曲线显示

2025.01.01：重写CAN设置，报文发送接收界面

2024.01.01：增加自动发送规则

2023.10.01：增加复用帧的曲线分析及发送功能

2023.05.21：支持CANFD报文导入

2023.05.01：增加合并曲线，帧解析，表格分析

2023.01.01：增加对Kvaser的支持

2022.04.01：更新DBC编辑界面

2022.01.01：信号增加功能选项，主页可调整字号或行距

2021.12.01：UDS增加CANFD，充电桩BMS模拟

2021.11.01：增加CANFD支持，增加EXCEL转DBC

2021.09.28 :更新主界面，增加自定义曲线。

参考了CANoe写了下面的软件，主要用途是对报文的回放及曲线的分析。

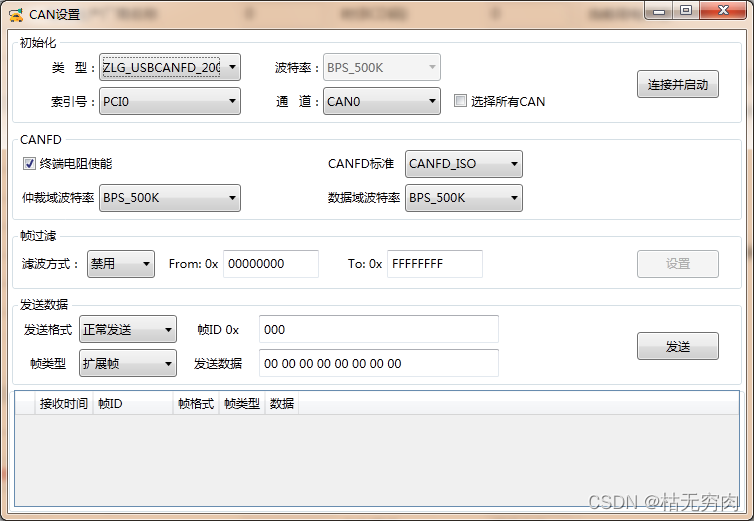

1、CAN连接，支持周立功CAN及PCAN

2、DBC解析与生成

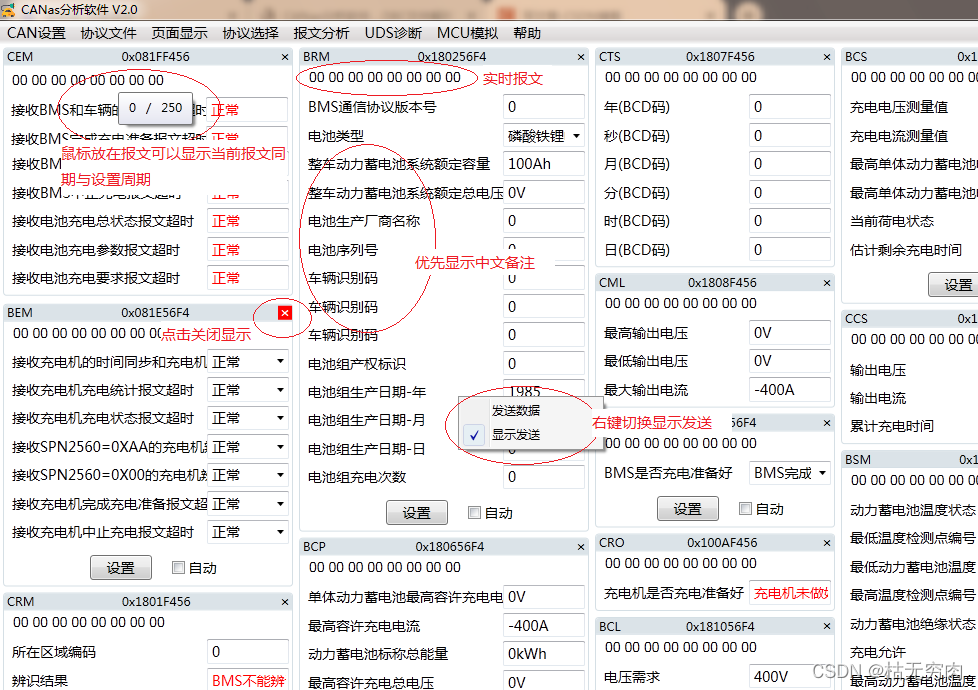

文件->打开DBC，可以打开已有的DBC文件，内容会在主界面上显示。优先显示中文注释和实际值。
如果用本软件的编辑DBC功能，把协议类型改为：发送帧，就可以在主界面进行DBC的发送模式。

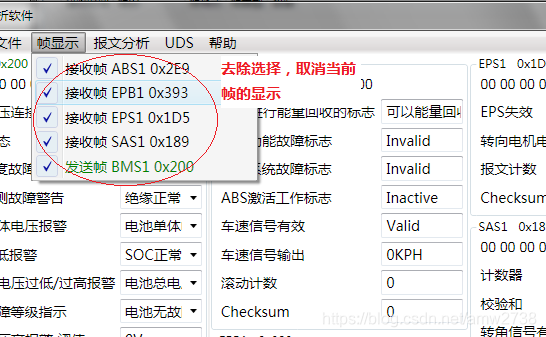

在一个DBC文件帧比较多的情况下，如果只想在主界面显示有用的内容，可以在帧显示中去除不想显示的帧。

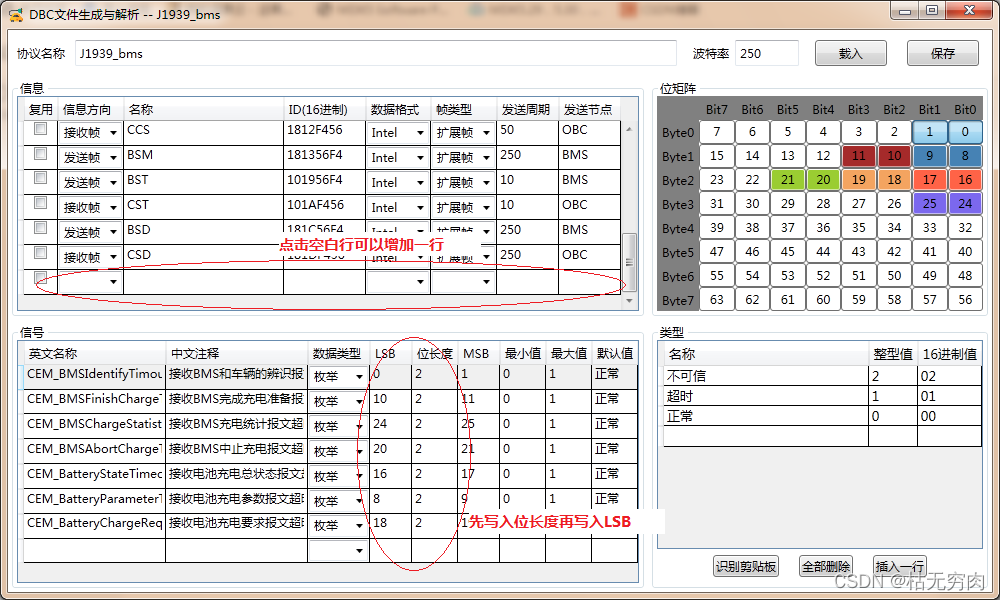

DBC编辑界面：简单直观好用。
点击空白行可增加一行新的内容，可以输入中文，在数据区增加新行时，LSB值会根据上一行的位长度计算出自己的值。
更改数据类型为枚举类型，可以在右侧直观的输入相应的值，值会在新建行时自动加1.
Bit矩阵可以显示当前信号所在的位置。

3、历史报文解析，支持asc、csv、blf、trc等格式

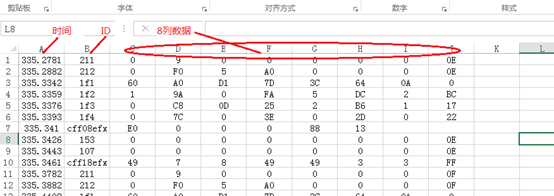

如果你用的历史报文不是标准格式无法导入，可以把报文另存为CSV格式，其中CSV的格式如下：

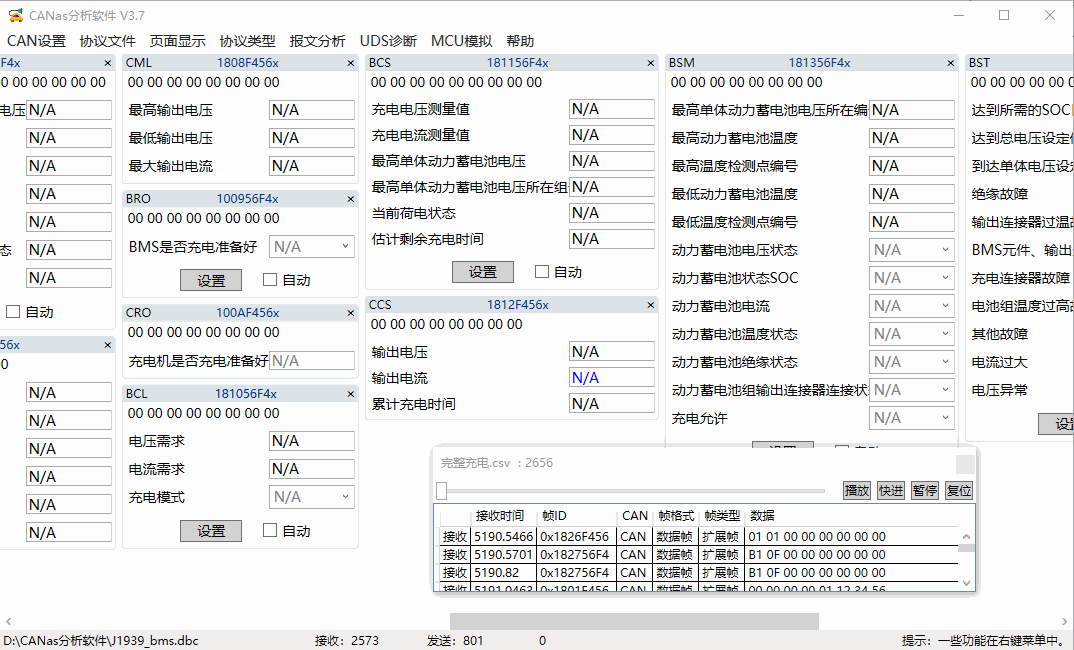

对历史数据进行播放：只显示当前DBC的报文
点击开始可以对历史报文进行回放，主界面显示当前报文的实时值。

4、曲线生成，仿CANOE的曲线显示

鼠标中键可以对鼠标所在的区域进行放大与缩小。
对整形与枚举区分显示不同的曲线，与CANoe一致

实时显示：显示连接到CAN后的时间报文。

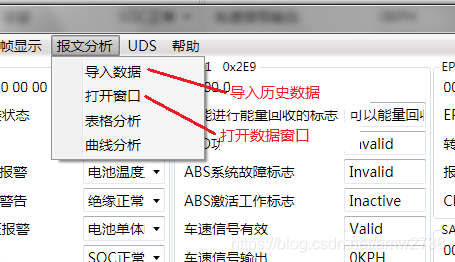

播放记录：播放当前记录曲线，在播放前要在：报文分析->导入数据，进行历史数据的导入工作。
Y轴适应：Y轴显示当前数据的数值最大值。
X轴适应：X轴显示全部时间数据
X轴竖线：显示两条竖线间的时间t1、t2、和△t

局部放大：放大按住鼠标后，拖选的区域

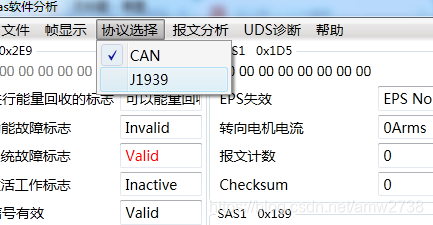

5、支持J1939报文的解析，可以解析充电桩国标报文

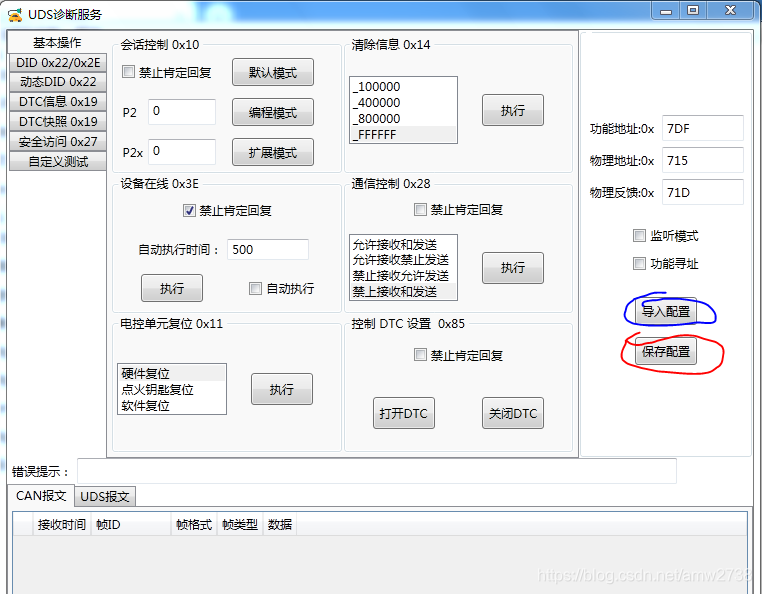

6、UDS故障诊断

可以更改配置后，进行保存，也可导入已存的配置的导入。

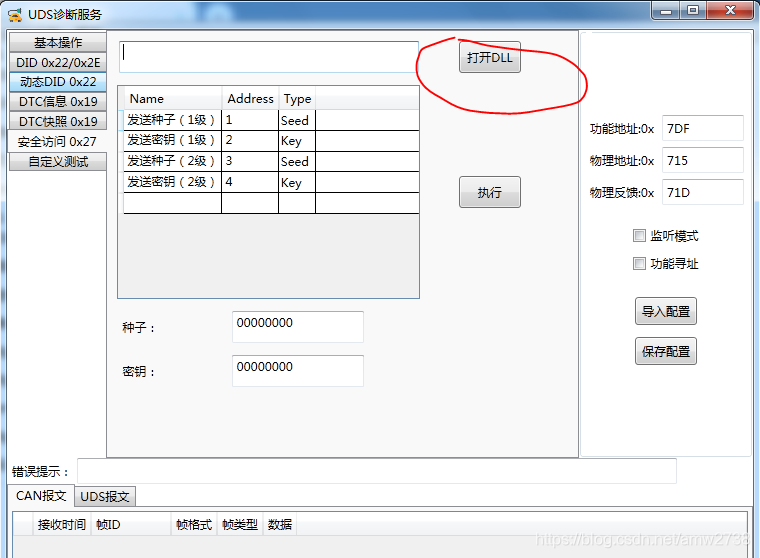

支持安全算法DLL的导入 。

7、UDS烧写功能

可以自定义烧定的流程。支持Hex、Bin、S19文件的烧写。

可以保存与导入配置

8、其中安全算法的demo程序如下：

用VS编写，

using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;

namespace UDS //命名空间，不能更改
{
    public class SecurityAccess //类名，不能更改
    {
        public byte[] GetKey(byte requestSeed, byte[] seed) //计算KEY函数名称，不能更改
        {
            byte[] key = new byte[seed.Length];

            if (requestSeed == 0x01) //发送种子地址1
            {
                //安全算法等级1
            }
            else if (requestSeed == 0x03)//发送种子地址2
            {
                //安全算法等级2
            }

            return key;
        }
    }
}

网盘地址：百度网盘https://pan.baidu.com/s/1nIK4ig2TW4pdCfUxiYL6VA?pwd=1234

软件的基本功能已更新完毕，后期主要是对其中的BUG进行更改，大家在使用的过程中如果有想要增加的功能或发现了BUG都可留言，我会尽量增加与优化，谢谢。
