RS-232、RS-422及RS-485串行数据标准的选择及使用

目录

一.引言

二.RS-232电气指标和典型连接

三.失效保护

四.RS-232/RS-485协议转换器

五.端口供电器件

六.热插拔

---

一.引言

RS-232、RS-422和RS-485是用于串行数据传输的标准。它们在不同的应用场景中具有不同的特点和用途。

首先，RS-232是最常见和广泛使用的串行通信标准。它适用于短距离通信（通常在50英尺以内）和低速传输（最高传输速率为115.2 kbps）。RS-232接口通常用于连接计算机与外部设备，如调制解调器、打印机和串口设备等。该标准使用单端传输方式，即数据通过一条信号线进行传输。然而，由于RS-232信号电平较高，对于长距离传输和抗干扰能力要求较高的环境可能不太适用。

其次，RS-422是一种差分传输的串行通信标准。它适用于中距离通信（可达4000英尺）和中等速度传输（最高传输速率为10 Mbps）。RS-422接口涉及两对信号线（正负极性），其中一对用于发送数据，另一对用于接收数据。这种差分传输方式使得RS-422在抗干扰能力方面比RS-232更强大，适用于工业控制系统和长距离通信。

第三，RS-485也是一种差分传输的串行通信标准。与RS-422类似，RS-485适用于中距离通信和高速传输（最高传输速率可达10 Mbps）。然而，RS-485具有更强大的驱动能力和多点通信能力，可以支持多个设备通过同一总线进行通信。这使得RS-485广泛应用于工业自动化、楼宇自控系统、安防系统等需要远距离通信和多点连接的场景。

在选择使用哪种串行标准时，需要考虑以下几个因素：

1. 通信距离：如果需要长距离通信，RS-422和RS-485可能更适合。
2. 传输速率：如果需要高速传输，RS-422和RS-485都可以满足要求。
3. 环境干扰：如果工作环境存在较强的干扰，RS-422和RS-485的抗干扰能力会更好。
4. 设备兼容性：根据需要连接的设备接口类型，选择相应的标准。

二.RS-232电气指标和典型连接

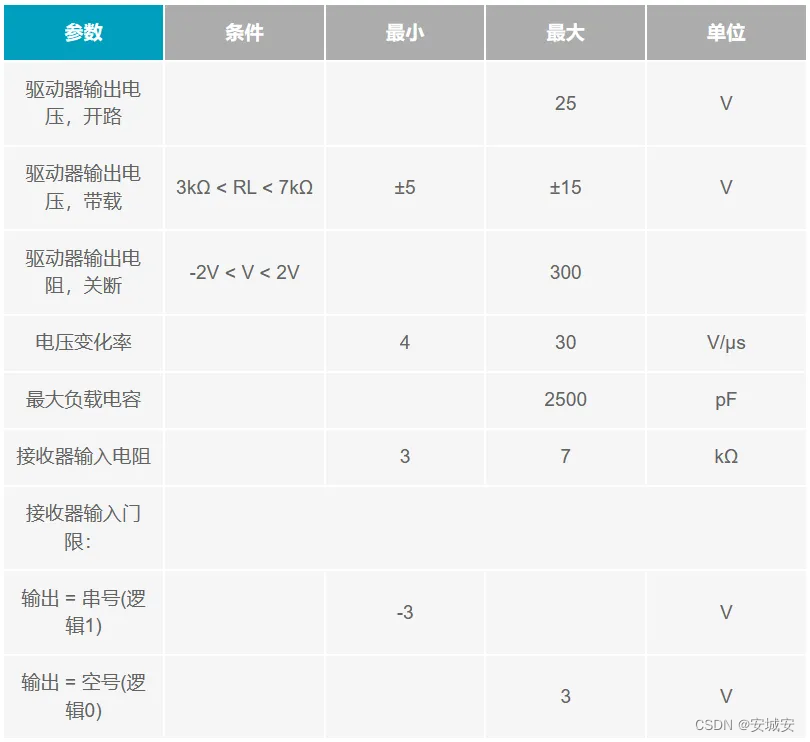

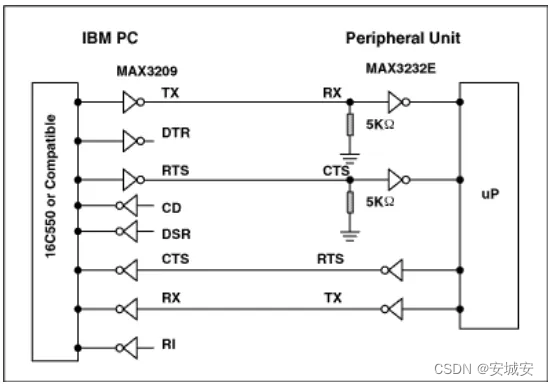

RS-232链路最初是为了支持IBM PC上的调制解调器和打印机应用而设计的。然而，如今这个标准已经发展成支持各种外设与PC之间的通信。RS-232标准被定义为单端标准，可用于提高串行通信距离，但传输速率较低（一般小于20kbps）。多年来，这个标准经历了多次变化，以支持更快的驱动器，例如MAX3225E。该器件能够实现1Mbps的数据传输速率。为了兼容RS-232，像MAX3225E这样的收发器必须满足特定的电气指标，这些指标在表1中列出。通过典型连接示意图（图1），我们可以看到硬件握手被用来控制数据流。

表一

图1

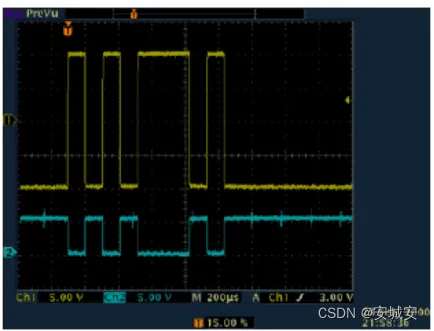

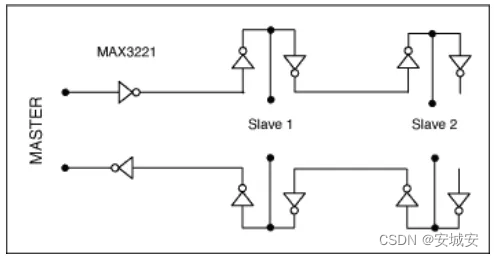

典型的RS-232信号（见图2，CH1）在振荡范围上具有正负极性。请注意左侧坐标轴上0V刻度的相对位置。尽管RS-232数据是反相的，但通过TTL/CMOS到RS-232的转换以及再次返回至TTL/CMOS可以恢复数据的原始极性。RS-232的典型传输距离很少超过100英尺。这主要由于两个原因：首先，发送电平（±5V）和接收电平（±3V）之间的差异只允许有2V的共模抑制；其次，较长的电缆会增加分布电容，可能会超过最大规定负载（2500pF），从而降低摆率。由于RS-232被设计为点对点接口而不是多节点接口，因此其驱动器的特性是针对3kΩ至7kΩ的单个负载。因此，多节点接口应用通常采用菊链连接的方式（见图3）。

图2

图3

三.失效保护

确定是否需要端接电阻只是在实现RS-485系统时面临的问题之一。通常情况下，如果A比B大于200mV或更多，RS-485接收器将输出为“1”；如果B比A大于200mV或更多，接收器将输出为“0”。在半双工的RS-485网络中，主机发送器向从机发送消息后，将总线置于三态。因此，如果没有信号驱动总线，接收器的输出状态将不确定，因为A和B之间的差异趋近于0V。如果接收器的输出RO为“0”，从机将解释为新的起始位，并尝试读取随后的字节。由于停止位未发生，结果就是帧错误。总线处于无主状态，网络停止传输。

不幸的是，对于0V差分输入，在不同芯片的测试中可能会产生不同的输出信号。原型可能正常工作，但特定节点在生产测试中却失败。为了解决这个问题，可以使用偏置电路来对总线进行偏置，如图7所示的多节点/失效保护端接。通过偏置总线，确保在总线处于三态时，接收器的输出保持为“1”。或者，您也可以使用“真失效保护”接收器，例如MAX3080（5V）和MAX3070（3V）系列产品。这些器件将接收器的阈值设置为-50mV，确保当差分输入为0V时，RO输出仍然为“1”。

四.RS-232/RS-485协议转换器

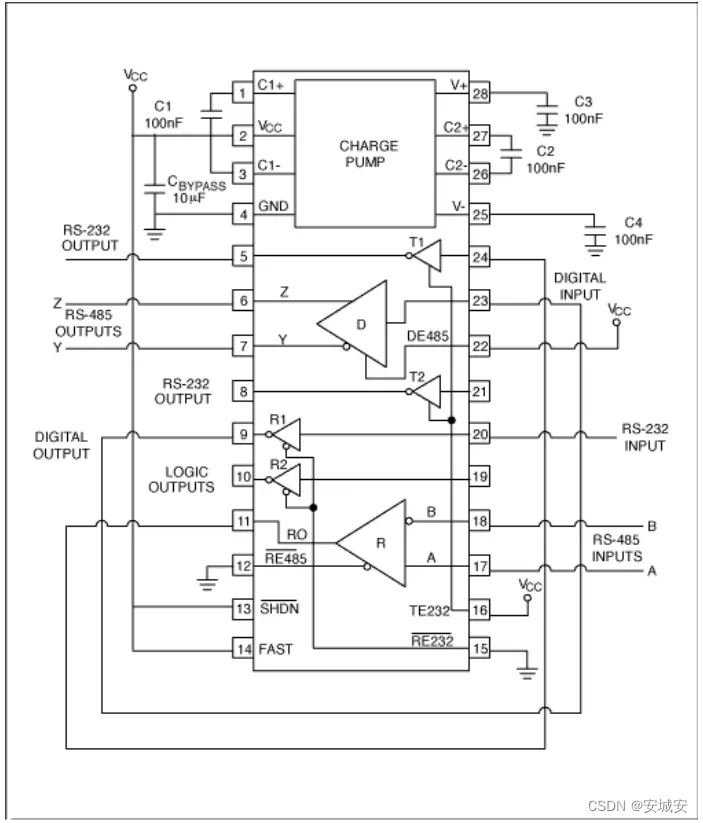

MAX3162是一款独特的器件，它集成了RS-232和RS-485的接收器和发送器。这个多功能芯片能够在单个集成电路中支持RS-232和RS-485信号之间的双向转换。在图8所示的电路中，MAX3162被配置为在点对点应用中实现RS-232和RS-485信号的双向转换。

这个器件的特殊之处在于它能够同时处理不同的串行通信标准，并提供了广泛的通信范围。它能够将RS-232和RS-485之间的信号进行有效的转换，使得在点对点应用中的通信更加灵活可靠。

通过使用MAX3162，用户可以将RS-232和RS-485设备连接在一起，并实现双向通信。无论是需要使用RS-232还是RS-485的设备，都可以轻松地与这个芯片进行连接和通信。

总之，MAX3162是一个功能强大的芯片，能够在单片IC中集成RS-232和RS-485的接收器和发送器。它的独特设计和广泛的通信范围使其在点对点应用中实现RS-232和RS-485信号的双向转换非常方便和高效。

图8

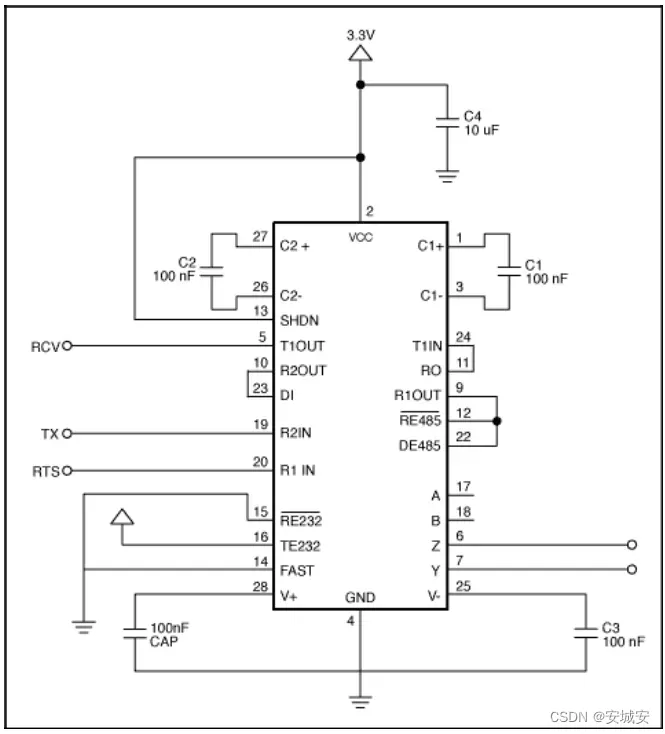

图9展示了MAX3162作为RS-232/RS-485多节点协议转换器的配置。转换方向由RTS信号R1IN控制。单端RS-232接收器输入信号被转换为差分RS-485发送器输出；同样地，差分RS-485接收器输入信号被转换为单端RS-232发送器输出。通过R2IN接收的RS-232数据以RS-485信号的形式通过Z和Y线发送；通过A和B线接收的RS-485信号以RS-232信号的形式通过T1OUT线发送。

RTS线是一个共用线，用于控制RS-485收发器在RS-232端口上的总线方向。在图9中，它控制RS-485收发器是作为发送器还是接收器。需要注意的是，除非系统监测RS-485驱动器的输入DI，否则无法确定UART发送缓冲器中的数据字节是否已发送。因此，系统必须允许固定的延迟或主动监测DI输入，然后使用DE输入来改变总线方向。

除了使用RTS进行方向控制之外，还有其他的方向控制技术。其中一种方法是使用微控制器，另一种方法是利用数据驱动DE输入，并同时轮询A-B线的电压差（通过将A线连接到5V并将B线连接到地通过上拉和下拉电阻来实现）。这些电阻的值会随着电缆电容的变化而变化，但典型值为1kΩ。

图9

五.端口供电器件

许多RS-232至RS-485转换器采用了"端口供电转换器"的方式，这意味着它们通过RS-232 RTS线（或者有时是RTS和CTS（DTR）线的组合）为RS-485设备提供电源。然而，由于RS-232端口可提供的功率有限，当一个端口供电转换器与大约100个RS-485设备配合使用时，可能无法达到RS-485所需的启动电压。尽管如此，较低的接收器门限（200mV）仍然提供了足够的误差裕量。这种技术在线路较短且A-B设备之间没有端接电阻的系统中得到了广泛应用。

换句话说，端口供电转换器利用RS-232端口提供的电力来驱动RS-485设备。然而，由于RS-232端口供电的能力有限，当需要连接大量RS-485设备时，可能会出现供电不足的情况。尽管如此，由于RS-485接收器具有较低的门限电平（仅为200mV），可以容忍一定的信号损失。因此，在线路较短且没有额外端接电阻的系统中，这种技术仍然被广泛使用。

需要注意的是，当使用端口供电转换器时，应评估RS-232端口的功率限制，并确保所需的RS-485设备数不超过其提供的供电能力。如果需要连接更多设备，可能需要采用其他供电方案，如独立电源或外部电源适配器。

六.热插拔

当将电路板插入正在运行或带有电流的背板时，可能会发生对数据总线的差分干扰，导致数据错误。在插入电路板时，数据通信处理器首先经历上电序列。在此过程中，处理器的逻辑输出驱动器处于高阻态，不能正确驱动MAX3060E/MAX3080E芯片的DE和/RE输入至指定的逻辑电平。当处理器的逻辑驱动器处于高阻态时，其漏电流高达±10mA，这可能导致收发器的标准CMOS使能输入发生漂移，处于不正确的逻辑电平状态。此外，电路板上的寄生电容可能会导致VCC或GND与使能输入之间出现耦合。如果系统不支持热插拔，这些因素可能错误地使收发器的驱动器或接收器处于使能状态。

简言之，当将电路板插入正在运行或带有电流的背板时，由于处理器逻辑输出驱动器处于高阻态以及电路板上的寄生电容，可能会导致收发器的使能输入发生漂移并处于错误的逻辑电平状态。这可能会造成数据传输错误。因此，在进行热插拔操作时，需要特别注意这些潜在的问题，并采取适当的措施来确保正常的数据通信。
