基于数据挖掘的服务器日志可视化分析系统

本文链接：https://blog.csdn.net/andrew_extra/article/details/125575001

温馨提示：文末有 CSDN 平台官方提供的学长 QQ 名片 :)

1. 项目简介

本项目利用 pandas + sklearn 对 Nginx 的日志数据进行统计分析，并利用 flask 搭建后台，构建标准 restful 接口，前端利用 bootstrap + echarts + jquery 调用后台接口，并进行前端的渲染可视化。利用 python 解析 Nginx 的日志信息，包括错误日志和正常日志，解析出访问的 ip、访问方式、访问时间、访问路径、浏览器信息等信息，并从多维度可视化分析。包括：访问的PV/UV时序分析、访问的操作系统分析、访问方法分析访问协议分析、访问状态码分析、异常访问分析、错误/攻击日志等多维度的分析。

本项目近期进行了迭代优化，此版本为最新版本。

【新版】服务器日志可视化分析系统

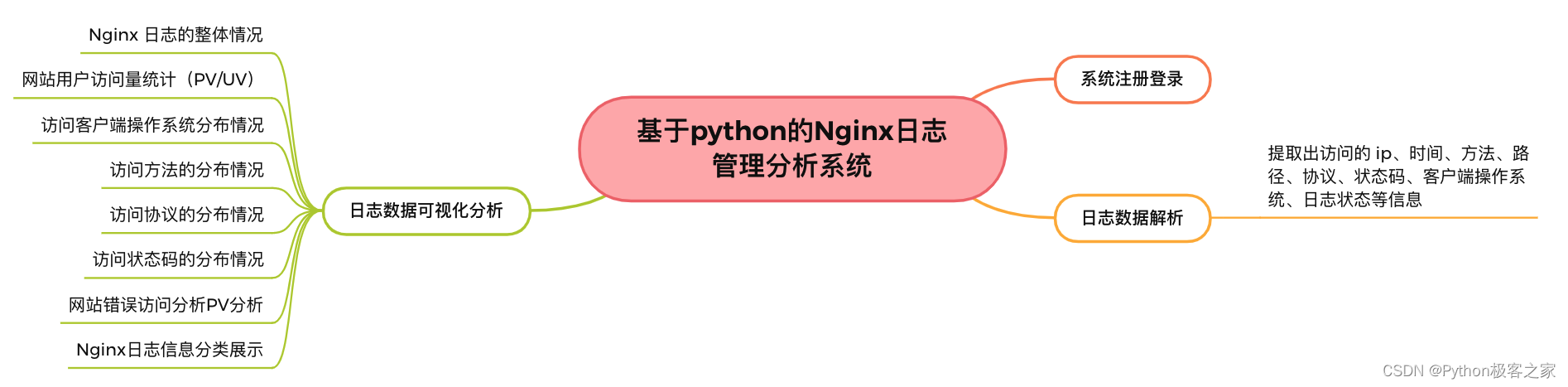

2. 功能组成

基于数据挖掘的Nginx日志可视化分析系统的功能主要包括：

3. 基于python的Nginx日志管理分析系统

3.1 日志数据解析

Nginx的日志数据格式如下：

111.206.106.29 - - [30/Sep/2021:00:00:01 +0800] "GET //news_more.asp?lm2=61 HTTP/1.1" 301 169 "-" "Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1; SV1; .NET CLR 2.0.50727; .NET CLR 3.0.04506.648; .NET CLR 3.5.21022)"
114.246.34.60 - - [30/Sep/2021:00:00:01 +0800] "GET //news_more.asp?lm2=61 HTTP/1.1" 301 169 "-" "Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1; SV1; .NET CLR 2.0.50727; .NET CLR 3.0.04506.648; .NET CLR 3.5.21022)"
111.206.106.29 - - [30/Sep/2021:00:00:01 +0800] "GET //news_more.asp?lm2=66 HTTP/1.1" 301 169 "-" "Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1; SV1; .NET CLR 2.0.50727; .NET CLR 3.0.04506.648; .NET CLR 3.5.21022)"
111.206.106.29 - - [30/Sep/2021:00:00:01 +0800] "GET //news_more.asp?lm2=89 HTTP/1.1" 301 169 "-" "Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1; SV1; .NET CLR 2.0.50727; .NET CLR 3.0.04506.648; .NET CLR 3.5.21022)"

我们读取日志文件，解析出访问的 ip、访问时间、访问的方法、访问的路径、访问的协议、响应的状态码、访问的客户端操作系统、日志状态等信息：

all_access_logs = []
with open('./data/access.log', 'r', encoding='utf8') as f:
    for line in tqdm(f.readlines()):
        line = line.strip()
        # 解析出访问的 ip、访问时间
        ip_date = line.split('"')[0]
        ip = ip_date.split('-')[0].strip()
        date_time = ip_date.split('-')[-1].strip()[1:-1].split(' ')[0]
        date_time = datetime.datetime.strptime(date_time, '%d/%b/%Y:%H:%M:%S')

        # 访问的方法
        data = line.split('] "')[1].split(' ')
        method = data[0]
        # 访问的路径
        path = data[1]
        # 访问的协议
        protocol = data[2][:-1]
        # 响应的状态码
        code = data[3]
        # 访问的客户端操作系统
        browser_info = line.split('" "')[-1].lower()
        # 日志状态
        zhuangtai = '正常'

        if 'windows' in browser_info:
            sys_os = 'Windows'
        elif 'mac' in browser_info and 'iphone' not in browser_info:
            sys_os = 'Mac OS'
        elif 'iphone' in browser_info:
            sys_os = 'iPhone'
        elif 'linux' in browser_info and 'android' not in browser_info:
            sys_os = 'Linux'
        elif 'android' in browser_info:
            sys_os = 'Android'
        elif 'bot' in browser_info or 'spider' in browser_info:
            sys_os = 'Web Spider'
            zhuangtai = '恶意爬虫攻击'
        else:
            sys_os = '未知'

        if 'select ' in line.lower() or 'update' in line.lower():
            print('SQL注入攻击')
            zhuangtai = 'SQL注入攻击'

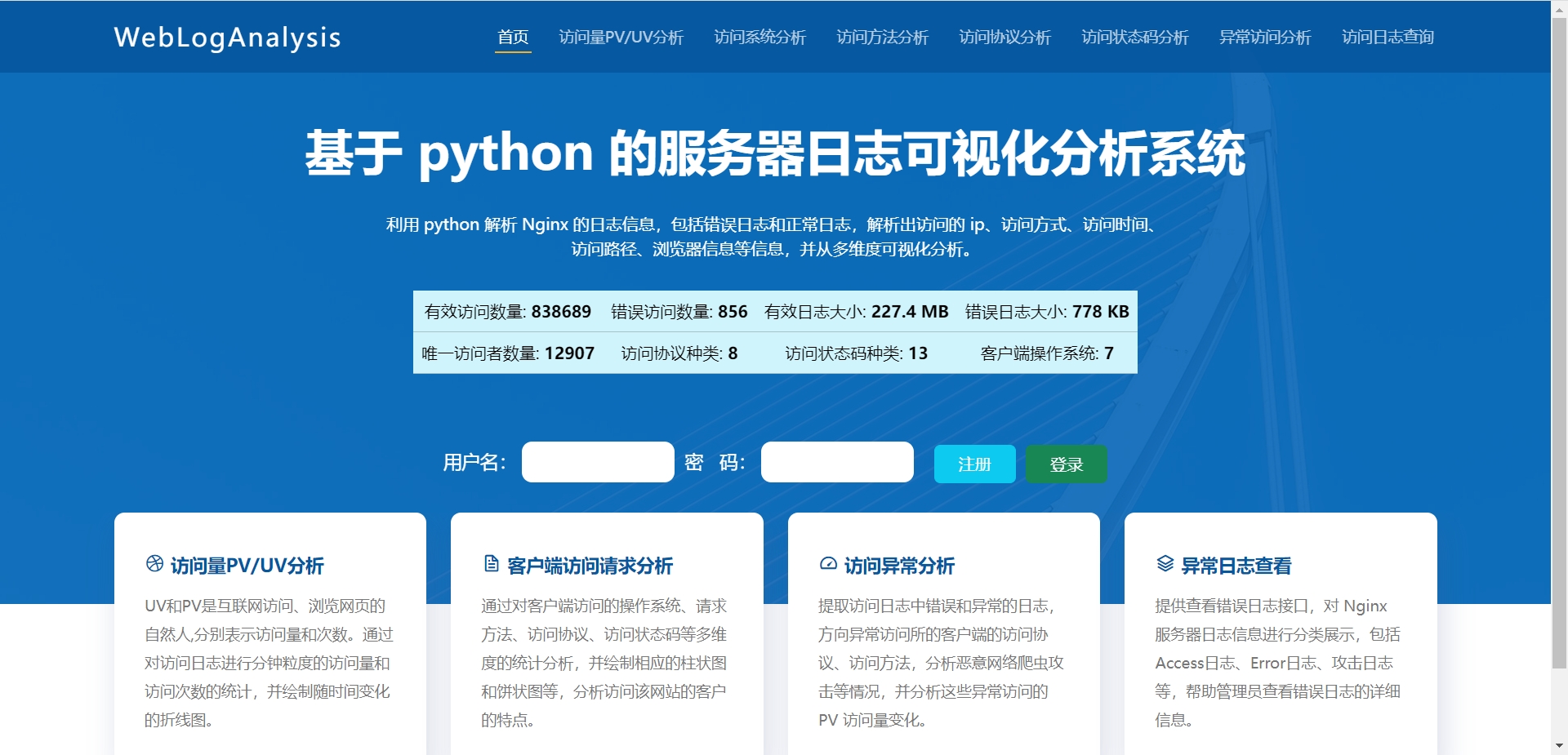

3.2 用户注册登录与系统首页

首页中展示 Nginx 日志的整体情况，包括有效访问数量、错误访问数量、有效日志大小、错误日志大小、唯一访问者数量、访问协议种类、访问状态码种类和访问客户端操作系统等信息：

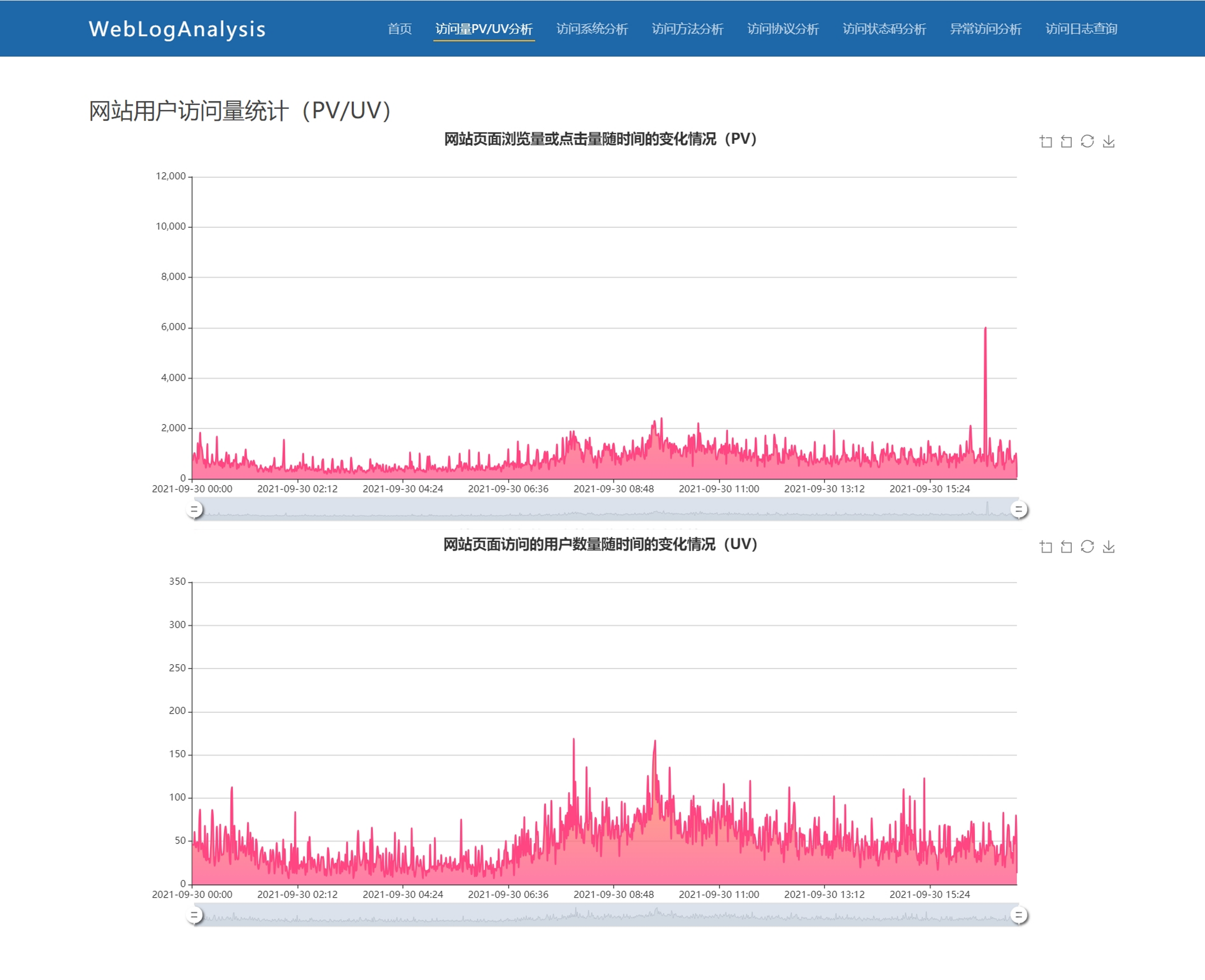

3.3 网站用户访问量统计（PV/UV）

PV 分析,PV（Page View）访问量, 即页面浏览量或点击量，衡量网站用户访问的网页数量：

    。。。。。。

    sql = 'select ip, date_time from AccessLog'
    cursor.execute(sql)
    results = cursor.fetchall()

    daily_pv = {}
    daily_uv = {}
    for res in results:
        ip, date_time = res
        date = ':'.join(date_time.split(':')[:-1])

        if date not in daily_pv:
            daily_pv[date] = 0
        daily_pv[date] += 1

        if date not in daily_uv:
            daily_uv[date] = set()
        daily_uv[date].add(ip)

    for date in daily_uv:
        daily_uv[date] = len(daily_uv[date])

    pv_date = list(daily_pv.keys())
    uv_date = list(daily_uv.keys())

    。。。。。。

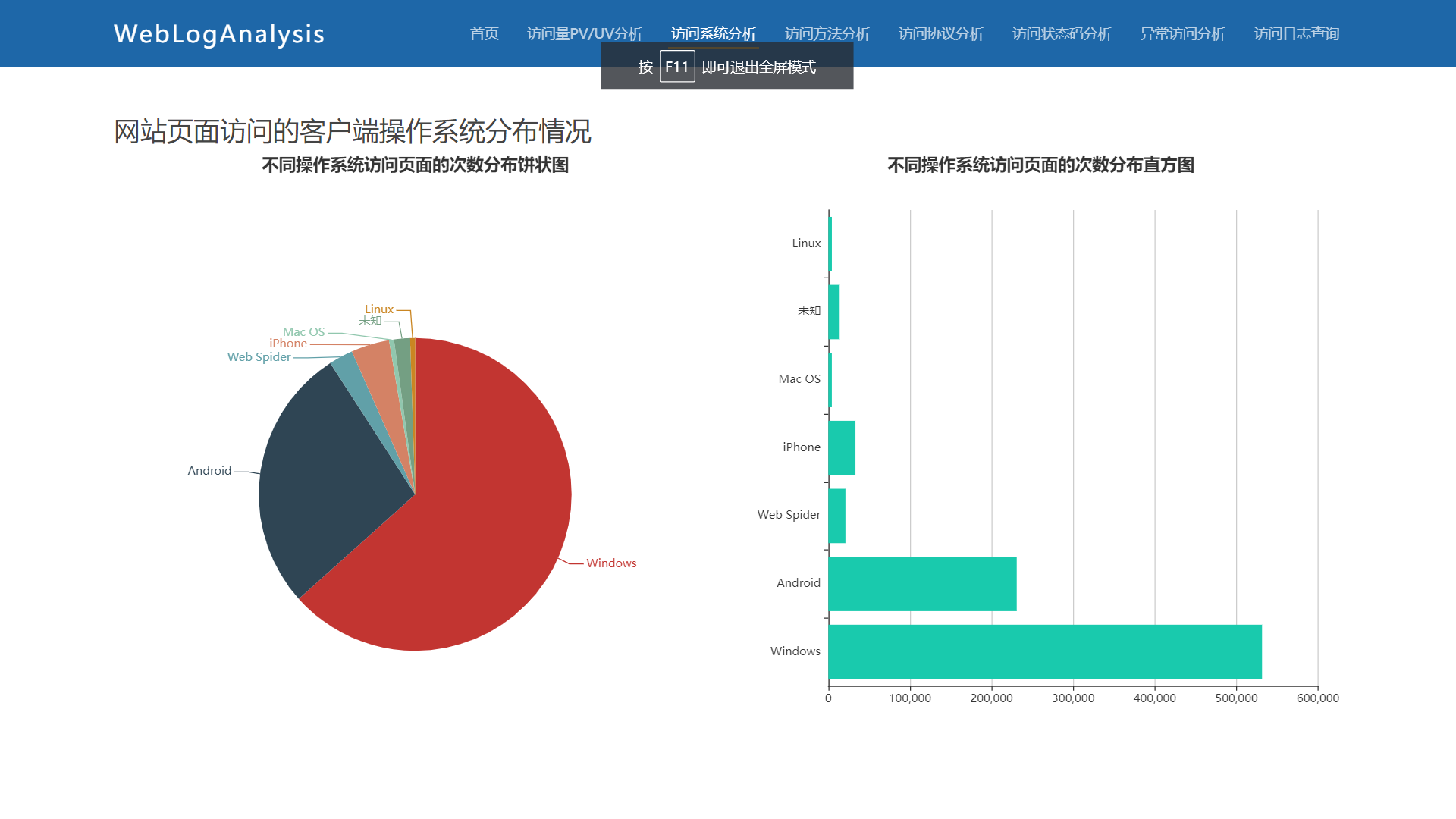

3.4 网站页面访问的客户端操作系统分布情况

解析日志记录，提取访问的客户端操作系统，解析统计分析，主要包括：Windows、Android、Web Spider、iPhone、Mac OS、Linux 和未知系统：

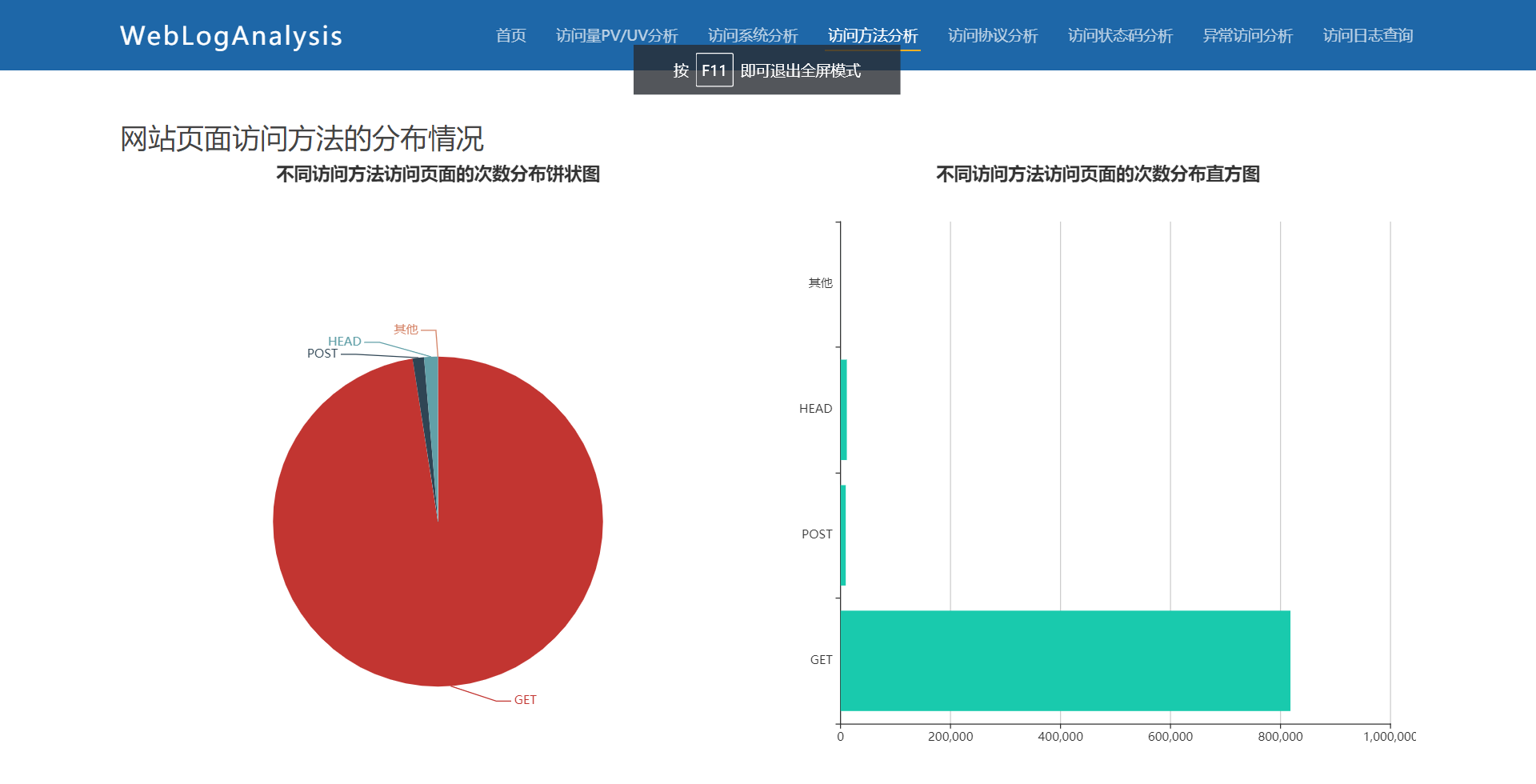

3.5 网站页面访问方法的分布情况

访问方法主要包括：GET、POST、HEAD和其他类型的访问方法：

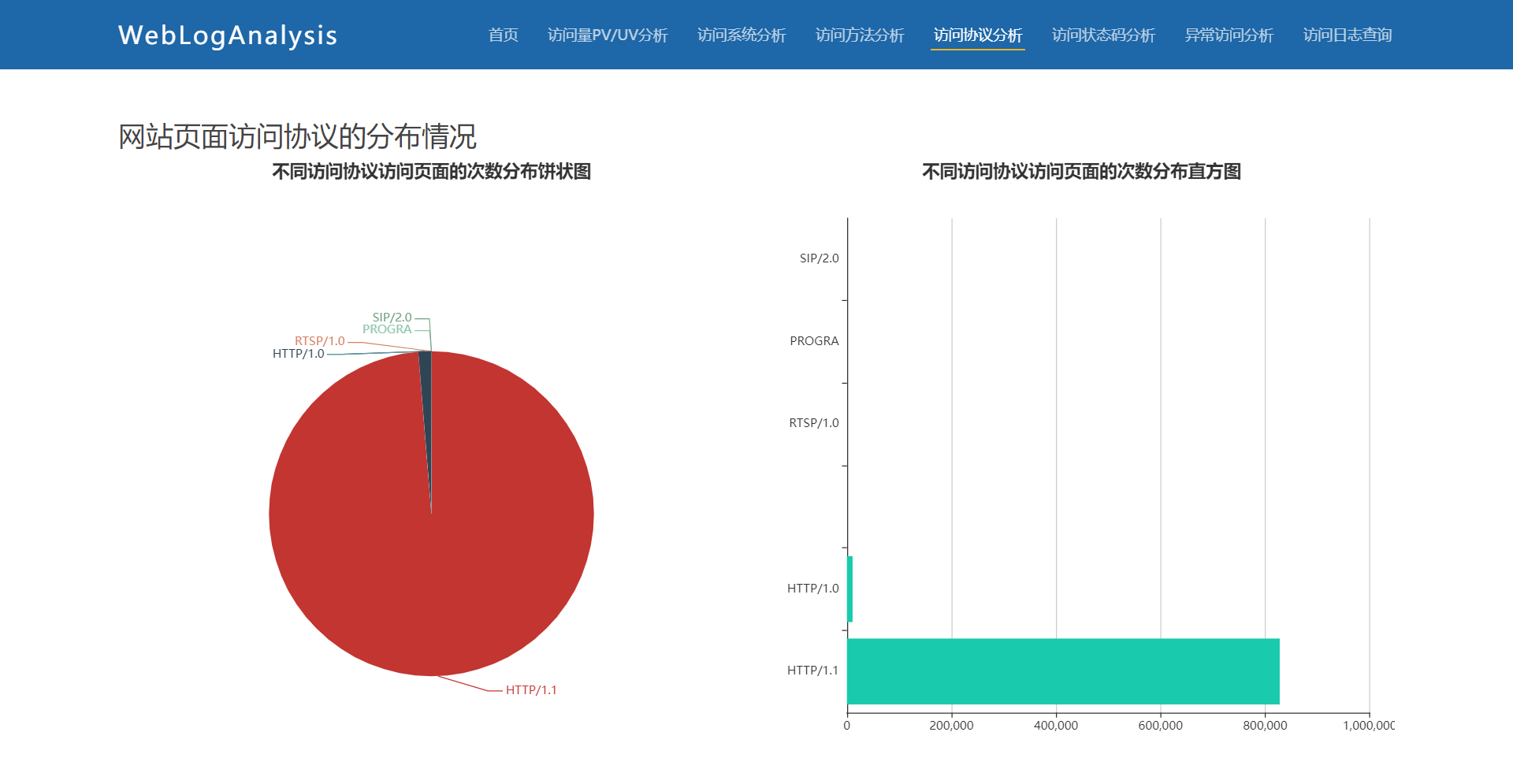

3.6 网站页面访问协议的分布情况

访问协议主要包括：HTTP/1.1、HTTP/1.0、RTSP/1.0、PROGRA、SIP/2.0 和其他类型的访问协议：

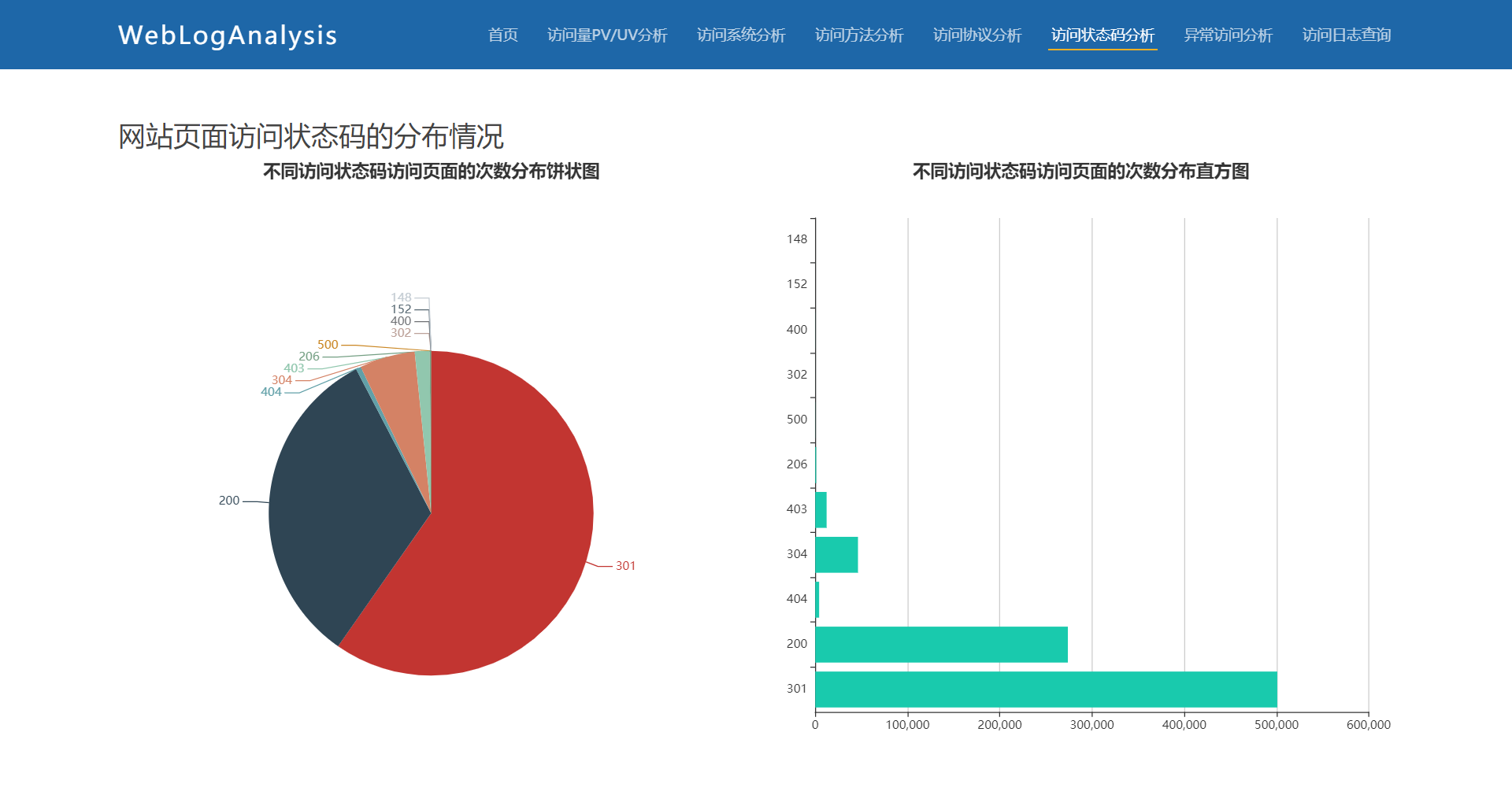

3.7 网站页面访问状态码的分布情况

访问状态码主要包括："301", "200", "404", "304", "403", "206", "500", "302", "400", "152", "148"等：

def get_code_analysis():
    conn = sqlite3.connect('nginxlog.db')
    cursor = conn.cursor()

    sql = 'select code from AccessLog'
    cursor.execute(sql)
    results = cursor.fetchall()

    key_count = {}
    for res in results:
        key = res[0]
        try:
            float(key)
            if key not in key_count:
                key_count[key] = 0
            key_count[key] += 1
        except:
            pass

    oss = list(key_count.keys())
    return jsonify({'访问状态码': oss, '次数': [key_count[o] for o in oss]})

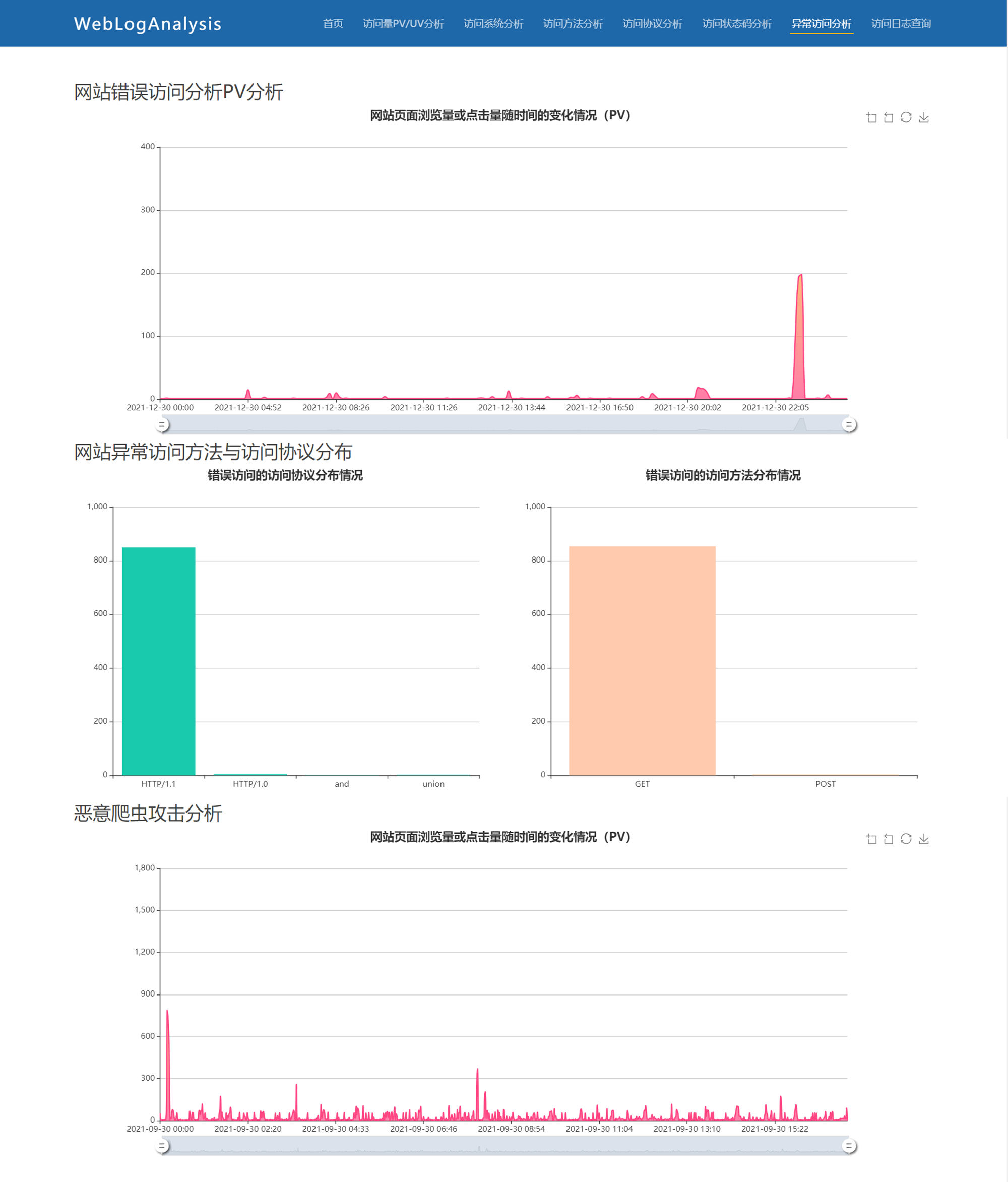

3.8 网站错误访问分析PV分析

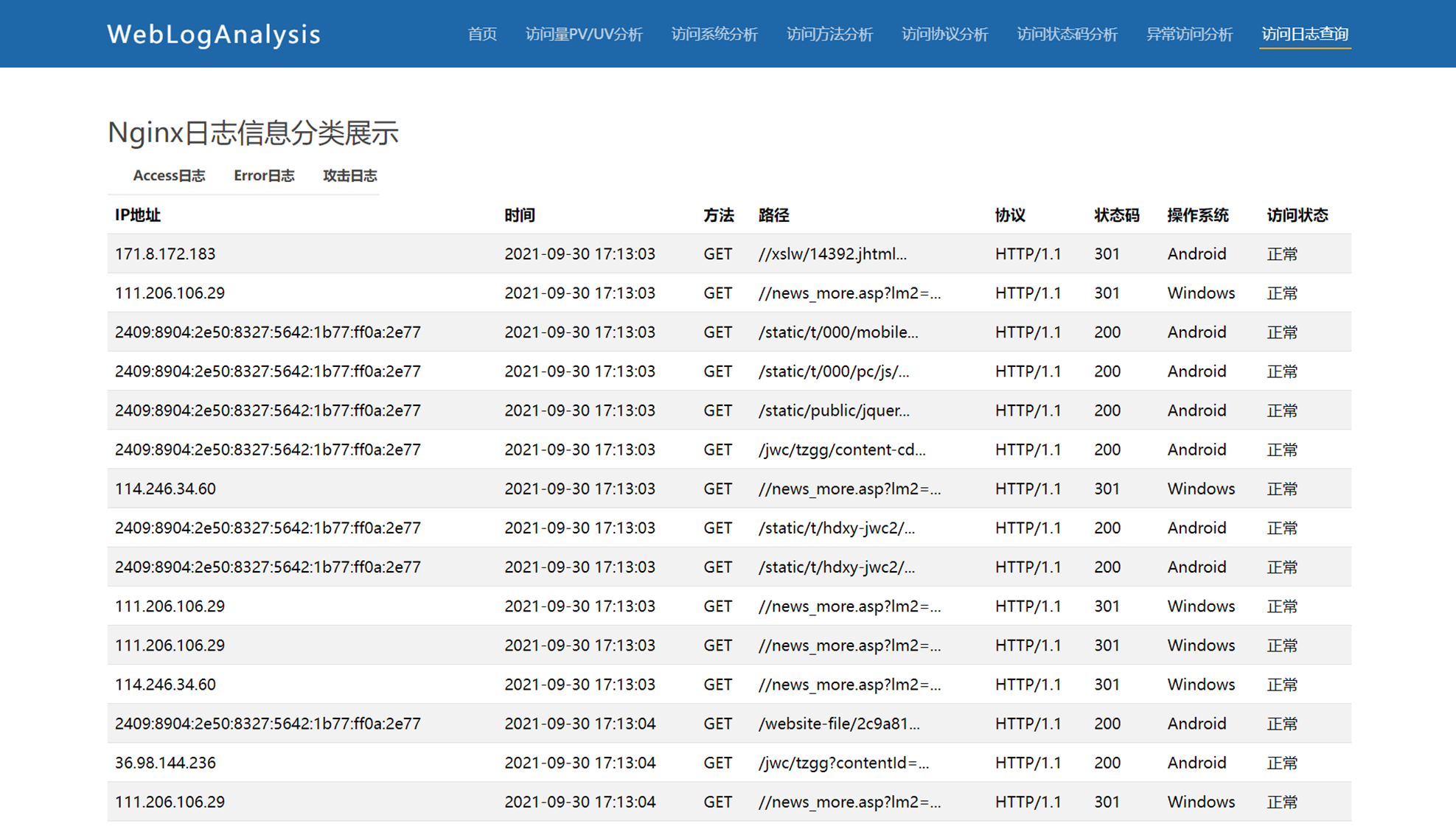

3.9 Nginx日志信息分类展示

4. 结论

欢迎大家点赞、收藏、关注、评论啦，由于篇幅有限，只展示了部分代码。技术交流、源码获取认准下方 CSDN 官方提供的学长 QQ 名片 :)
