`wireshark`应用

`wireshark`视图以及各个字段说明

分析包的详细信息

文末附视频教程和github仓库代码地址

后期会通过到处文本的方式进行注释，前期先使用图片，这样容易用颜色区分

在包的详细信息界面一般如下：

在这里插入图片描述

Frame

物理层的数据帧概况，如果图片太小可以去github上下载对应的图片查看

在这里插入图片描述

Ethernet II

数据链路层以太网帧头部信息

在这里插入图片描述

Internet Protocol Version 4

互联网层IP头部信息

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-xnTfB2I5-1601701835590)(/work/linux-sys/NETWORK/wireshark/doc/picture/image-20201002114752723.png)]

Transmission Control Protocol

传输层的数据段头部信息，此处为TCP协议

在这里插入图片描述

File Transfer Protocol

应用层头部信息，此处为FTP协议

应用层协议，每个都不一样，需要参考对应的协议RFC文档。

数据包事件延迟

时间延迟通常有三种类型，线路延迟、客户端延迟和服务器延迟。

线路延迟

线路延迟通常被称为往返时间RTT延迟。当服务器收到一个SYN数据包时，由于不涉及任何传输层以上的处理，发送一个相应延迟至需要非常小的处理量，即使服务器承受巨大的负载，通常也会迅速的向SYN数据包响应一个SYN/ACK，这样就可以排除服务器导致的高延迟的可能性。同时也可以排除客户端的高延迟的可能性，因为它基本上除了接收SYN/ACK以外什么也没有做，这样就可以确认是线路延迟。

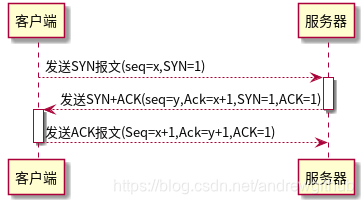

wireshark中可以通过看TCP的三次握手来确认是线路延迟。

客户端延迟

客户端延迟通常是由于用户、应用程序缺乏足够的资源造成的。

服务端的延迟

服务器延迟发送在，服务器缓慢相应发送过来的请求时，这可能是因为服务器无法处理一个错误应用程序或受其他干扰

图中，002表示的是线路延迟，数字004是客户端延迟，数字006是服务器延迟

延时分析实战：

使用wireshark开始抓包，并访问国外的网站，如github等，抓包之后我们进行分析，将时间选择为自上一个捕获分组经过的秒数

在这里插入图片描述

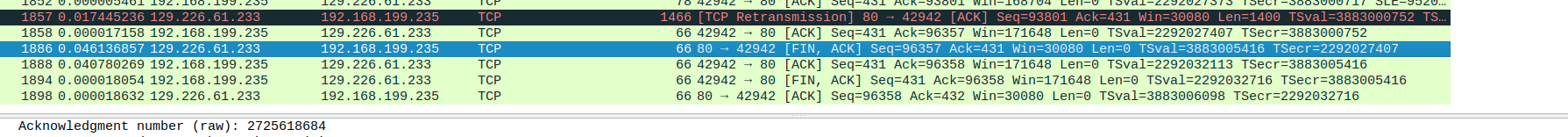

配置完成之后双击time列，将间隔时间按照倒叙进行排序，然后找到SYN/ACK时间延时比较长的列，对其进行追溯，可以看到图中SYN/ACK至接收SYN花费了较久的时间，因为网络环境限制，没有主导比较完美的SYN -> SYN,ACK->ACK的过程，但是从SYN/ACK的延时上已经可以确认网络路径上的延时是比较大的。

在这里插入图片描述

捕获特定的`ICMP`数据

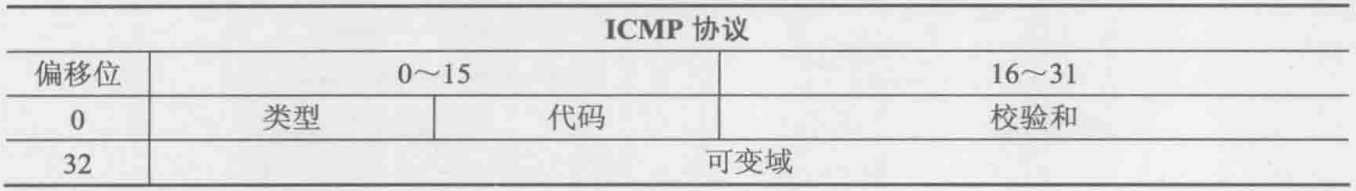

互联网控制消息协议ICMP是一种协议，当一个网络中出现性能或者安全问题时，将会看到该协议。

ICMP常用的捕获过滤器的结构

icmp：捕获所有的ICMP数据包
icmp[0]=8：捕获所有的ICMP字段类型为8(Echo Request)的数据包。
icmp[0]=17：捕获所有ICMP字段类型为17(Adress Mask Request)的数据包
icmp[0]=8 or icmp[0]=0：捕获所有ICMP字段类型为8或者ICMP字段为0(Echo Replay)的数据包
icmp[0]=3 and not icmp[1]=4：捕获所有ICMP字段类型为3(Destination Unreachable)的包，除了ICMP字段类型为3代码为4（Fragmentation Needed and Don't Fragment was set）的数据包

使用wireshark最令人苦恼的就属那令人头疼的设置过滤条件了，老是记不住怎么办，其实设计wireshark的大佬已经留了后门，或者说是留了获取对应过滤设置的方法获取的方式

你想要过滤哪些内容，只需要将箭头点击相同协议的展开行，在左下角就会显示出对应字段的过滤器写法，只需要按照对应写法设置就可以过滤你想要的对应数据了

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-E8QC28YY-1601701835593)(/work/linux-sys/NETWORK/wireshark/doc/picture/image-20201002190308302.png)]

过滤单一的对话

想单独跟踪一个单一的TCP或者其他的会话，可以使用对话过滤器

在这里插入图片描述

图表化显示宽带使用情况

初识IO Graph

统计–> IO 图表

统计出来默认的是全部的数据，要是想看那个具体的协议的数据情况，可以关掉图表之后再

在这里插入图片描述

在过滤器中输入要过滤的内容，回车之后再打开IO图表

在这里插入图片描述

再次打开IO图表之后，就会自动添加相应的过滤内容，好了现在可以查看你想要的内容和所有数据或者其他数据的IO图形对比情况了

在这里插入图片描述

文件重组–文件还原

wireshark能将抓包中的数据进行还原，比如在HTTP上下载一个图片，可以采用以下步骤将其从数据中还原出来

首先在编辑->协议->TCP确认开启了Allow subdisserctor to reassemble TCP streams

在这里插入图片描述

，过滤HTTP

在这里插入图片描述

然后随该数据进行追踪HTTP流。

在这里插入图片描述

在这里插入图片描述
选择对应的图片，然后点击保存；

在这里插入图片描述

添加注释

如果你的文件是.pcap结尾的，那么注释添加之后一定要用.pcapng结尾保存，因为.pcap结尾的文件将会丢弃一起的注释信息。

包注释

在这里插入图片描述

分组注释

在这里插入图片描述

通过统计信息查看注释

在这里插入图片描述

通过专家信息查看注释

在这里插入图片描述

到处有注释的分组信息

首先使用pkt_comment对包进行过滤，过滤出来的都是有分组注释信息的包，然后再按照纯文本导出对应的注释文件信息

文件分割与合并

wireshark的包文件可以使用capinfos查看具体信息，查看之后包比较大的可以使用editcap命令进行分割

使用capinfos命令查看包信息

andrew@andrew-G3-3590:~/文档$ capinfos test.pcapng
File name:           test.pcapng
File type:           Wireshark/... - pcapng
File encapsulation:  Ethernet
File timestamp precision:  nanoseconds (9)
Packet size limit:   file hdr: (not set)
Number of packets:   679
File size:           502 kB
Data size:           479 kB
Capture duration:    26.943556678 seconds
First packet time:   2020-10-02 18:51:08.113739462
Last packet time:    2020-10-02 18:51:35.057296140
Data byte rate:      17 kBps
Data bit rate:       142 kbps
Average packet size: 705.63 bytes
Average packet rate: 25 packets/s
SHA256:              e502d66dfda84fffb3bc103ba0e7f2a0d8eddbedbce60e0d203d0e0fe6770586
RIPEMD160:           87aa7b636d4b649ce0653eccc2da44750df23c09
SHA1:                4a1c206d0590b72e2fe24fd0fde4ce5ab19c4879
Strict time order:   True
Capture hardware:    Intel(R) Core(TM) i5-9300H CPU @ 2.40GHz (with SSE4.2)
Capture oper-sys:    Linux 5.4.0-48-generic
Capture application: Dumpcap (Wireshark) 3.2.3 (Git v3.2.3 packaged as 3.2.3-1)
Number of interfaces in file: 1
Interface #0 info:
                     Name = wlp4s0
                     Encapsulation = Ethernet (1 - ether)
                     Capture length = 262144
                     Time precision = nanoseconds (9)
                     Time ticks per second = 1000000000
                     Time resolution = 0x09
                     Operating system = Linux 5.4.0-48-generic
                     Number of stat entries = 1
                     Number of packets = 679

使用editcap进行包分割

在这里插入图片描述

-c 100的意思就是每个包的大小最大为100

按照时间间隔进行分割，每360s分割成一个包

editcap -i 360 test.pcapng timeset.pcapng

合并多个分割的数据包使用mergecap命令，合并过后的包，会打上合并包的标记

andrew@andrew-G3-3590:~/文档/test$ ls
alias_test_00000_20201002185108  alias_test_00003_20201002185124  alias_test_00006_20201002185131
alias_test_00001_20201002185121  alias_test_00004_20201002185126  test.pcapng
alias_test_00002_20201002185122  alias_test_00005_20201002185130
andrew@andrew-G3-3590:~/文档/test$ rm test.pcapng
andrew@andrew-G3-3590:~/文档/test$ ls
alias_test_00000_20201002185108  alias_test_00003_20201002185124  alias_test_00006_20201002185131
alias_test_00001_20201002185121  alias_test_00004_20201002185126
alias_test_00002_20201002185122  alias_test_00005_20201002185130
andrew@andrew-G3-3590:~/文档/test$ mergecap -w test.pcapng alias_test_0000*
andrew@andrew-G3-3590:~/文档/test$ capinfos test.pcapng
File name:           test.pcapng
File type:           Wireshark/... - pcapng
File encapsulation:  Ethernet
File timestamp precision:  nanoseconds (9)
Packet size limit:   file hdr: (not set)
Number of packets:   679
File size:           502 kB
Data size:           479 kB
Capture duration:    26.943556678 seconds
First packet time:   2020-10-02 18:51:08.113739462
Last packet time:    2020-10-02 18:51:35.057296140
Data byte rate:      17 kBps
Data bit rate:       142 kbps
Average packet size: 705.63 bytes
Average packet rate: 25 packets/s
SHA256:              724d9a493a687365975ba128a87683e3f57ca1d27d30698f3e3f18bfe81c98d9
RIPEMD160:           0337eef64949160c16a7804c26c64177014f6ff6
SHA1:                e373b626928c1b27413442b956fe3a5c4174cc4c
Strict time order:   True
Capture oper-sys:    Linux 5.4.0-48-generic
Capture application: Mergecap (Wireshark) 3.2.3 (Git v3.2.3 packaged as 3.2.3-1)
Number of interfaces in file: 1
Interface #0 info:
                     Name = wlp4s0
                     Encapsulation = Ethernet (1 - ether)
                     Capture length = 262144
                     Time precision = nanoseconds (9)
                     Time ticks per second = 1000000000
                     Time resolution = 0x09
                     Operating system = Linux 5.4.0-48-generic
                     Number of stat entries = 0
                     Number of packets = 679

`ARP`协议抓包分析 – `wireshark`

ARP- Address Resolution Protocol协议，即地址解析协议。该协议功能就是将IP地址解析成MAC地址。

在发送数据的时候，只知道目标IP地址，不知道MAC地址，而又不能跨越第二、三层实现通讯，所以需要使用地址解析协议。使用地址解析协议之后，计算机可以根据网络层中的IP地址数据，得到目标地址MAC地址，以保障通讯的顺利进行。

**arp**命令，ARP缓存表维护工具

在计算机中都会提供一个arp命令，用于增加、删除和查询缓存表中的静态地址对应关系。

使用方式如下：

arp
Show and manipulate your system's ARP cache.

 - Show current arp table:
   arp -a

 - Clear the entire cache:
   sudo arp -a -d

 - Delete a specific entry:
   arp -d {{address}}

 - Create an entry:
   arp -s {{address}} {{mac_address}}

**arp**请求报文格式

在这里插入图片描述

第一个字段是广播MAC地址，地址为0x FF FF FF FF FF FF，其目标是网络上的所有主机
第二个字段，源MAC地址
第三个字段是协议类型，arp的协议类型是0x0806
硬件类型：占两字节，表示ARP报文可以在哪种类型的网络上传输，值为1时表示为以太网地址。
上层协议类型：占两字节，表示硬件地址要映射的协议地址类型，映射IP地址时的值为0x0800。
MAC地址长度：占一字节，标识MAC地址长度，以字节为单位，此处为6。
IP协议地址长度：占一字节，标识IP得知长度，以字节为单位，此处为4。
操作类型：占2字节，指定本次ARP报文类型。1标识ARP请求报文，2标识ARP应答报文。
源MAC地址：占6字节，标识发送设备的硬件地址。
源IP地址：占4字节，标识发送方设备的IP地址。
目的MAC地址：占6字节，表示接收方设备的硬件地址，在请求报文中该字段值全为0，即00-00-00-00-00-00，表示任意地址，因为现在不知道这个MAC地址。
目的IP地址：占4字节，表示接受方的IP地址。

**arp**应答报文格式

arp应答协议报文和arp请求协议报文类似。不同的是，此时以太网头部帧头部分的目的MAC地址为发送ARP协议地址解析请求的MAC地址，而源MAC地址为被解析的主机MAC地址。同时操作类型为2表示是应答数据报文

在这里插入图片描述

抓获的一个ARP请求报文

No.     Time           Source                Destination           Protocol Length Info
     48 0.585964653    HIWIFI_65:b0:40       Chongqin_e1:18:a9     ARP      42     Who has 192.168.199.235? Tell 192.168.199.1

Frame 48: 42 bytes on wire (336 bits), 42 bytes captured (336 bits) on interface wlp4s0, id 0
Ethernet II, Src: HIWIFI_65:b0:40 (d4:ee:07:65:b0:40), Dst: Chongqin_e1:18:a9 (40:23:43:e1:18:a9)
    Destination: Chongqin_e1:18:a9 (40:23:43:e1:18:a9)
    Source: HIWIFI_65:b0:40 (d4:ee:07:65:b0:40)
    Type: ARP (0x0806)
Address Resolution Protocol (request)
    Hardware type: Ethernet (1)
    Protocol type: IPv4 (0x0800)
    Hardware size: 6
    Protocol size: 4
    Opcode: request (1)
    Sender MAC address: HIWIFI_65:b0:40 (d4:ee:07:65:b0:40)
    Sender IP address: 192.168.199.1
    Target MAC address: 00:00:00_00:00:00 (00:00:00:00:00:00)
    Target IP address: 192.168.199.235

抓获的APP回复报文

No.     Time           Source                Destination           Protocol Length Info
     49 0.000021455    Chongqin_e1:18:a9     HIWIFI_65:b0:40       ARP      42     192.168.199.235 is at 40:23:43:e1:18:a9

Frame 49: 42 bytes on wire (336 bits), 42 bytes captured (336 bits) on interface wlp4s0, id 0
Ethernet II, Src: Chongqin_e1:18:a9 (40:23:43:e1:18:a9), Dst: HIWIFI_65:b0:40 (d4:ee:07:65:b0:40)
    Destination: HIWIFI_65:b0:40 (d4:ee:07:65:b0:40)
    Source: Chongqin_e1:18:a9 (40:23:43:e1:18:a9)
    Type: ARP (0x0806)
Address Resolution Protocol (reply)
    Hardware type: Ethernet (1)
    Protocol type: IPv4 (0x0800)
    Hardware size: 6
    Protocol size: 4
    Opcode: reply (2)
    Sender MAC address: Chongqin_e1:18:a9 (40:23:43:e1:18:a9)
    Sender IP address: 192.168.199.235
    Target MAC address: HIWIFI_65:b0:40 (d4:ee:07:65:b0:40)
    Target IP address: 192.168.199.1

互联网协议`IP`抓包分析 – `wireshark`

互联网协议IP是Internet Protocol的缩写，中文缩写是网协

互联网协议也就是为计算机相互连接进行通信而设计的协议。

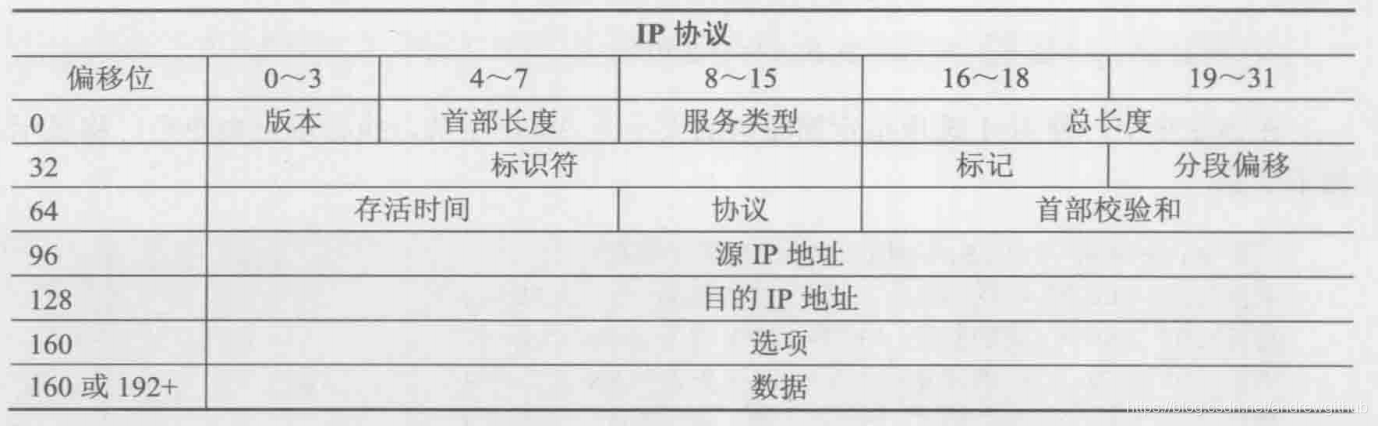

IP地址协议报文首部

在这里插入图片描述

版本：IP协议的版本，目前的IP协议版本号为4，下一代IP协议版本号为6。

首部长度：IP报头的长度。固定部分的长度（20字节）和可变部分的长度之和。共占4位。最大为1111，即10进制的15，代表IP报头的最大长度可以为15个32bits（4字节），也就是最长可为15*4=60字节，除去固定部分的长度20字节，可变部分的长度最大为40字节。

服务类型：优先级标志位和服务类型标志位，被路由器用来进行流量的优先排序。

总长度：IP报文的总长度。报头的长度和数据部分的长度之和。

标识符：唯一的标识主机发送的每一分数据报。通常每发送一个报文，它的值加一。当IP报文长度超过传输网络的MTU（最大传输单元）时必须分片，这个标识字段的值被复制到所有数据分片的标识字段中，使得这些分片在达到最终目的地时可以依照标识字段的内容重新组成原先的数据。

标记：共3位。R、DF、MF三位。目前只有后两位有效，DF位：为1表示不分片，为0表示分片。MF：为1表示“更多的片”，为0表示这是最后一片。

分片偏移：本分片在原先数据报文中相对首位的偏移位。（需要再乘以8）

存活时间：IP报文所允许通过的路由器的最大数量。每经过一个路由器，TTL减1，当为0时，路由器将该数据报丢弃。TTL 字段是由发送端初始设置一个 8 bit字段.推荐的初始值由分配数字 RFC 指定，当前值为 64。发送 ICMP 回显应答时经常把 TTL 设为最大值 255。

协议：指出IP报文携带的数据使用的是那种协议，以便目的主机的IP层能知道要将数据报上交到哪个进程（不同的协议有专门不同的进程处理）。和端口号类似，此处采用协议号，TCP的协议号为6，UDP的协议号为17。ICMP的协议号为1，IGMP的协议号为2.

首部校验和：计算IP头部的校验和，检查IP报头的完整性。

源IP地址：标识IP数据报的源端设备。

目的IP地址：标识IP数据报的目的地址。

选项：保留作为额外的IP选项

数据：使用IP传递的实际数据

抓获的IP协议报文

# 帧数据
Frame 12: 98 bytes on wire (784 bits), 98 bytes captured (784 bits) on interface wlp4s0, id 0
# 以太网帧头部信息
Ethernet II, Src: Chongqin_e1:18:a9 (40:23:43:e1:18:a9), Dst: HIWIFI_65:b0:40 (d4:ee:07:65:b0:40)
    Destination: HIWIFI_65:b0:40 (d4:ee:07:65:b0:40)
    Source: Chongqin_e1:18:a9 (40:23:43:e1:18:a9)
    Type: IPv4 (0x0800)
# IPv4 包头部信息
Internet Protocol Version 4, Src: 192.168.199.235, Dst: 192.168.199.1
# 版本号为 4
    0100 .... = Version: 4
    # 首部长度
    .... 0101 = Header Length: 20 bytes (5)
    # 服务类型
    Differentiated Services Field: 0x00 (DSCP: CS0, ECN: Not-ECT)
    # 总长度
    Total Length: 84
    # 标识符
    Identification: 0x420a (16906)
    # 标志
    Flags: 0x4000, Don't fragment
    # 分段偏移
    Fragment offset: 0
    # TTL
    Time to live: 64
    # 协议类型
    Protocol: ICMP (1)
    # 首部校验和
    Header checksum: 0xe860 [validation disabled]
    [Header checksum status: Unverified]
    Source: 192.168.199.235
    Destination: 192.168.199.1
Internet Control Message Protocol
    Type: 8 (Echo (ping) request)
    Code: 0
    Checksum: 0x0fae [correct]
    [Checksum Status: Good]
    Identifier (BE): 10 (0x000a)
    Identifier (LE): 2560 (0x0a00)
    Sequence number (BE): 2 (0x0002)
    Sequence number (LE): 512 (0x0200)
    [Response frame: 24]
    Timestamp from icmp data: Oct  3, 2020 19:21:22.000000000 CST
    [Timestamp from icmp data (relative): 0.767224513 seconds]
    Data (48 bytes)

在Linux ping大于 1500字节的包

-c ping的次数

-s每个包的大小

ping -c 4 -s 1600 {{ip_address}}

`UDP`协议抓包分析 – `wireshark`

UDP是User Datagram Protocol用户数据报协议的简称。他是OSI七层模型中一种无连接的传输层协议，提供面向事务的简单的不可靠信息传送服务。

UDP协议就是一种无连接协议，该协议用来支撑那些需要在计算机之间传输数据的网络应用，包括网络视频会议系统在内的众多的客户端-服务器模式的网络应用。

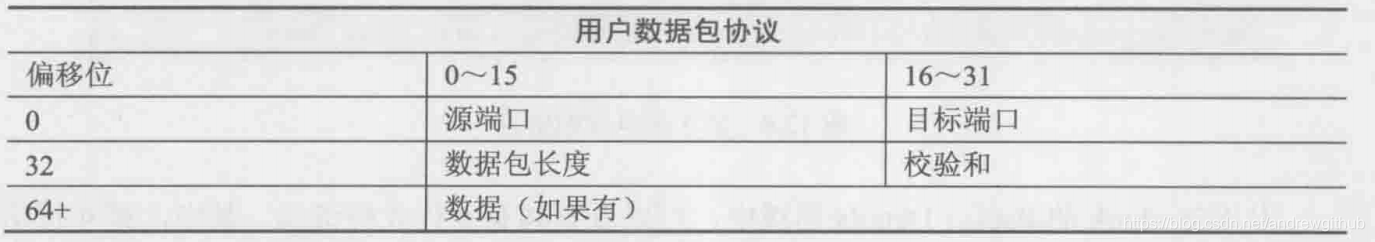

UDP协议的主要作用就是讲网络数据流量压缩成数据包的形式。一个典型的数据包就是一个二进制数据的传输单元，每一个数据包的前8字节用来包含包头信息，剩余字节则用来包含具体的传输数据。

特点

UDP是一种无连接协议，无连接也就代表者传输不可靠
不需要建立连接，一天服务器可以向多个客户机传输相同的消息
UDP信息包的标题很短，只有8个字节的大小，相比于TCP的20字节信息包，额外开销非常的小
吞吐量不受拥塞控制算法的调节，只受软件生成数据速率、传输宽带、源端和目标端主机性能的限制
UDP使用尽最大努力交付
UDP是面向报文的

UDP报文分析

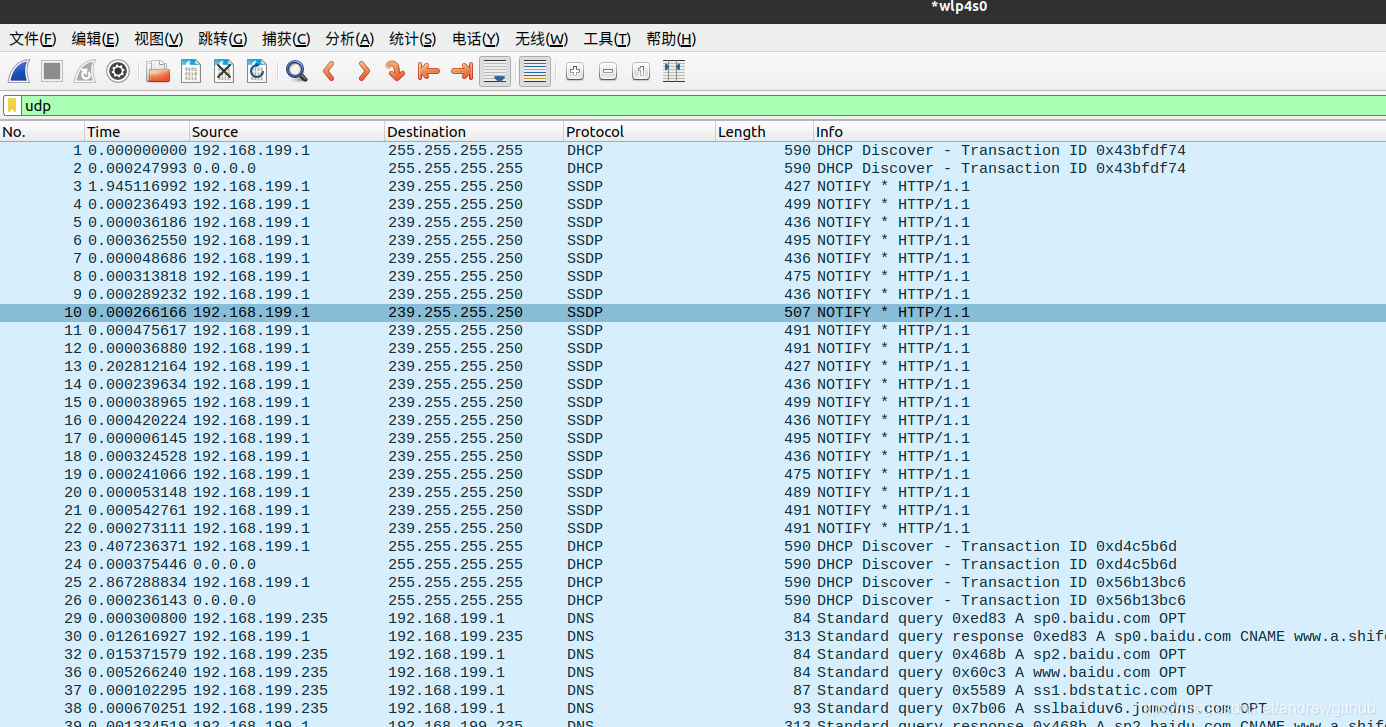

使用udp关键字过滤抓取的数据包，可以看到DNS DHCP SSDP等协议都是基于UDP实现的

在这里插入图片描述

UDP首部格式

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-uzMHWLeW-1601727563261)(/work/linux-sys/NETWORK/wireshark/doc/picture/image-20201003200847165.png)]

源端口
目标端口
数据报文长度
校验和
数据

# UDP
User Datagram Protocol, Src Port: 68, Dst Port: 67
	# 源端口
    Source Port: 68
    # 目标端口
    Destination Port: 67
    # 数据报文长度
    Length: 556
    # 校验和
    Checksum: 0xc24c [unverified]
    [Checksum Status: Unverified]
    [Stream index: 0]
    [Timestamps]
        [Time since first frame: 0.000000000 seconds]
        [Time since previous frame: 0.000000000 seconds]

`TCP`协议抓包分析 – `wireshark`

TCP- (Transmission Control Protocol，传输控制协议)是一种面向连接的、可靠的、基于IP的传输层协议。它的主要目的就是为数据提供可靠的端到端的传输服务。参考RFC793

TCP是面向连接的通信协议，在通信过程中，通过三次握手建立连接，通信结束之后还需要断开连接。如果要发送的数据包没有被送到目的地还会进行数据包的重传。

相比于UDP TCP提供可靠的网络传输服务，可以提高网络的安全性，因为使用TCP进行数据传输时，每个数据包都要进行确认。若果有一个数据包丢失就收不到确认包，发送方就知道应该重发这个数据包，这样就保证了数据的安全性。

以下是三次握手的建立过程

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-p5SOee4a-1601799669761)(./picture/tcp-handshake.png)]

第一次握手建立时，客户端向服务器发送SYN报文(Seq=x,SYN=1)，并进入SYN_SEND状态，等待服务器确认。
第二次握手，分两部分来完成，即SYN+ACK(请求和确认)报文

服务器收到客户端的请求，向客户端确认信息(Ack=x+1)
服务器再向客户端发送一个SYN包(Seq=y)建立连接的请求，此时服务器进入SYN_RECV状态

第三次握手客户端收到服务器的回复(SYN+ACK)，此时，客户端也要向服务器发送确认包(ACK)，此包发送完毕客户端和服务器进入ESTABLISHED状态，完成三次握手。

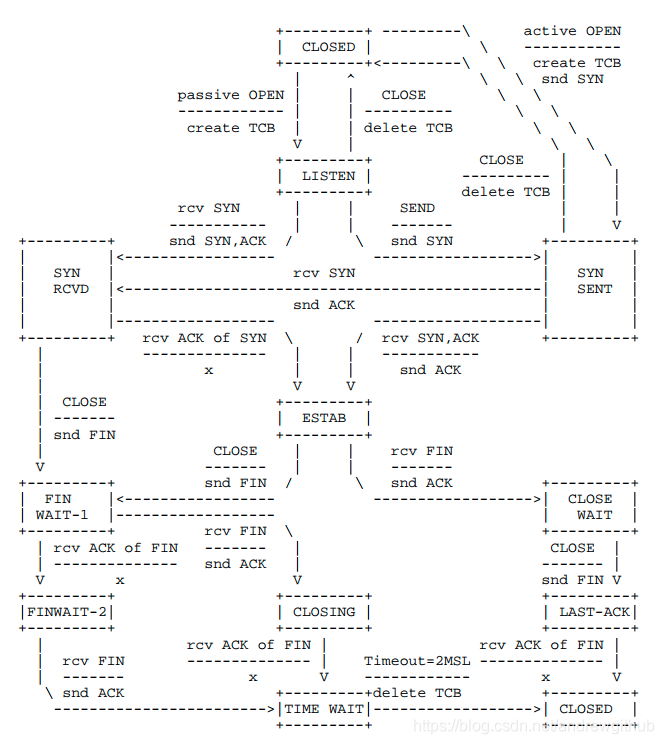

以下是TCP四次挥手的计算过程

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-icnrJcEB-1601799669764)(picture/tcp-break.png)]

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-OutvWzuU-1601799669765)(picture/image-20201004140617499.png)]

TCP重置

在理想的情况中，每一个连接都会以TCP四次断开来正常的结束会话，但是在现实中，连接经常会突然断掉。例如，这可能由于一个潜在的攻击者正在进行断开扫描，或者仅仅是主机配置错误，在这种其概况下就需要使用设置了RST标志的TCP数据包，RST标志用来指出连接异常终止或拒绝连接请求的包。

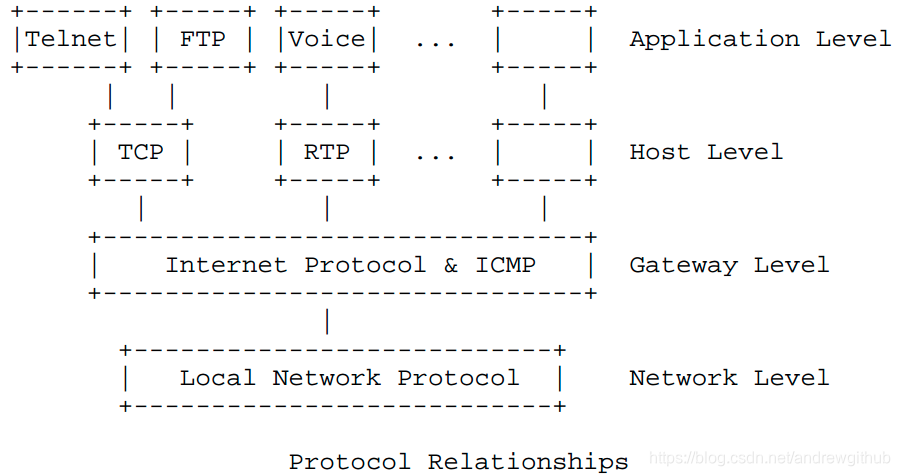

TCP各个协议之间的关系

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-etNyd2uz-1601799669767)(picture/image-20201004141047782.png)]

TCP首部

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-hGQowftP-1601799669768)(picture/image-20201004141143405.png)]

Source Port`: 用来传输数据包的端口 🦌
Destination Port: 接收数据的端口
Sequence Number: 该数字表示一个TCP片段，这个部分用来表示数据部分没有丢失
Acknowledgment Number: 该数字是通信中希望从对方中得到的下一个数据包的序号
Data offset: 数据偏移
Reserved: 保留
标记
Window: 窗口大小
checksum: 校验和
Urgent Pointer: 紧急指针
Options: 选项

标记

URG：紧急标志，此标志表示TCP包的紧急指针域有效，用来保证TCP连接不被中断，并催促中间设备要尽快处理这些数据

ACK：确认标志，分别为1或者0，为1的时候代表应答优先，反之为0

PSH：该标志是PUSH操作，代表着数据到达接收端以后，立即传送给应用程序，而不是在缓冲区中排队

RST：该标志表示连接复位请求，用来复位那些产生的错误连接，也用来拒绝错误和非法的数据包

SYN：表示同步序号，SYN标志位和ACK标志位搭配使用，当连接请求的时候，SYN=1,ACK=0；当连接响应的时候SYN=1,ACK=1。标志的数据经常用来进行端口扫描，扫描者发送一个只有SYN的数据包，如果对方主机回应一个数据包，则说明该主机的对应端口是存在监听的。

FIN：说明数据结束了，也就是双方数据传输完成，断开连接的意思。该标记也可以用于进行端口扫描，当发送一个带有FIN标记的数据包的时候，如果对方相应一个RST说明这台计算机对应的端口是不存在的，但是对应的计算机是存在的，若是对方没有反馈任何数据包，就表明这台被扫描的计算机是存在这个端口

三次握手报文

TCP第一次握手

Transmission Control Protocol, Src Port: 42942, Dst Port: 80, Seq: 0, Len: 0
    Source Port: 42942
    Destination Port: 80
    [Stream index: 42]
    [TCP Segment Len: 0]
    Sequence number: 0    (relative sequence number)
    Sequence number (raw): 2725618253
    [Next sequence number: 1    (relative sequence number)]
    Acknowledgment number: 0
    Acknowledgment number (raw): 0
    1010 .... = Header Length: 40 bytes (10)
    Flags: 0x002 (SYN)   # 这里表明是SYN
        000. .... .... = Reserved: Not set
        ...0 .... .... = Nonce: Not set
        .... 0... .... = Congestion Window Reduced (CWR): Not set
        .... .0.. .... = ECN-Echo: Not set
        .... ..0. .... = Urgent: Not set
        .... ...0 .... = Acknowledgment: Not set
        .... .... 0... = Push: Not set
        .... .... .0.. = Reset: Not set
        .... .... ..1. = Syn: Set
            [Expert Info (Chat/Sequence): Connection establish request (SYN): server port 80]
                [Connection establish request (SYN): server port 80]
                [Severity level: Chat]
                [Group: Sequence]
        .... .... ...0 = Fin: Not set
        [TCP Flags: ··········S·]
    Window size value: 64240
    [Calculated window size: 64240]
    Checksum: 0x488e [unverified]
    [Checksum Status: Unverified]
    Urgent pointer: 0
    Options: (20 bytes), Maximum segment size, SACK permitted, Timestamps, No-Operation (NOP), Window scale
        TCP Option - Maximum segment size: 1460 bytes
            Kind: Maximum Segment Size (2)
            Length: 4
            MSS Value: 1460
        TCP Option - SACK permitted
            Kind: SACK Permitted (4)
            Length: 2
        TCP Option - Timestamps: TSval 2292026825, TSecr 0
            Kind: Time Stamp Option (8)
            Length: 10
            Timestamp value: 2292026825
            Timestamp echo reply: 0
        TCP Option - No-Operation (NOP)
            Kind: No-Operation (1)
        TCP Option - Window scale: 7 (multiply by 128)
            Kind: Window Scale (3)
            Length: 3
            Shift count: 7
            [Multiplier: 128]
    [Timestamps]
        [Time since first frame in this TCP stream: 0.000000000 seconds]
        [Time since previous frame in this TCP stream: 0.000000000 seconds]

TCP第二次握手

Transmission Control Protocol, Src Port: 80, Dst Port: 42942, Seq: 0, Ack: 1, Len: 0
    Source Port: 80
    Destination Port: 42942
    [Stream index: 42]
    [TCP Segment Len: 0]
    Sequence number: 0    (relative sequence number)
    Sequence number (raw): 3580910260
    [Next sequence number: 1    (relative sequence number)]
    Acknowledgment number: 1    (relative ack number)
    Acknowledgment number (raw): 2725618254
    1010 .... = Header Length: 40 bytes (10)
    Flags: 0x012 (SYN, ACK)  # 表明是第二次进行握手
        000. .... .... = Reserved: Not set
        ...0 .... .... = Nonce: Not set
        .... 0... .... = Congestion Window Reduced (CWR): Not set
        .... .0.. .... = ECN-Echo: Not set
        .... ..0. .... = Urgent: Not set
        .... ...1 .... = Acknowledgment: Set
        .... .... 0... = Push: Not set
        .... .... .0.. = Reset: Not set
        .... .... ..1. = Syn: Set
            [Expert Info (Chat/Sequence): Connection establish acknowledge (SYN+ACK): server port 80]
                [Connection establish acknowledge (SYN+ACK): server port 80]
                [Severity level: Chat]
                [Group: Sequence]
        .... .... ...0 = Fin: Not set
        [TCP Flags: ·······A··S·]
    Window size value: 28960
    [Calculated window size: 28960]
    Checksum: 0x9240 [unverified]
    [Checksum Status: Unverified]
    Urgent pointer: 0
    Options: (20 bytes), Maximum segment size, SACK permitted, Timestamps, No-Operation (NOP), Window scale
        TCP Option - Maximum segment size: 1412 bytes
            Kind: Maximum Segment Size (2)
            Length: 4
            MSS Value: 1412
        TCP Option - SACK permitted
            Kind: SACK Permitted (4)
            Length: 2
        TCP Option - Timestamps: TSval 3883000206, TSecr 2292026825
            Kind: Time Stamp Option (8)
            Length: 10
            Timestamp value: 3883000206
            Timestamp echo reply: 2292026825
        TCP Option - No-Operation (NOP)
            Kind: No-Operation (1)
        TCP Option - Window scale: 7 (multiply by 128)
            Kind: Window Scale (3)
            Length: 3
            Shift count: 7
            [Multiplier: 128]
    [SEQ/ACK analysis]
        [This is an ACK to the segment in frame: 1701]
        [The RTT to ACK the segment was: 0.036923396 seconds]
        [iRTT: 0.036936408 seconds]
    [Timestamps]
        [Time since first frame in this TCP stream: 0.036923396 seconds]
        [Time since previous frame in this TCP stream: 0.036923396 seconds]

TCP第三次握手信息

Transmission Control Protocol, Src Port: 42942, Dst Port: 80, Seq: 1, Ack: 1, Len: 0
    Source Port: 42942
    Destination Port: 80
    [Stream index: 42]
    [TCP Segment Len: 0]
    Sequence number: 1    (relative sequence number)
    Sequence number (raw): 2725618254
    [Next sequence number: 1    (relative sequence number)]
    Acknowledgment number: 1    (relative ack number)
    Acknowledgment number (raw): 3580910261
    1000 .... = Header Length: 32 bytes (8)
    Flags: 0x010 (ACK) # 确认包
        000. .... .... = Reserved: Not set
        ...0 .... .... = Nonce: Not set
        .... 0... .... = Congestion Window Reduced (CWR): Not set
        .... .0.. .... = ECN-Echo: Not set
        .... ..0. .... = Urgent: Not set
        .... ...1 .... = Acknowledgment: Set
        .... .... 0... = Push: Not set
        .... .... .0.. = Reset: Not set
        .... .... ..0. = Syn: Not set
        .... .... ...0 = Fin: Not set
        [TCP Flags: ·······A····]
    Window size value: 502
    [Calculated window size: 64256]
    [Window size scaling factor: 128]
    Checksum: 0x4886 [unverified]
    [Checksum Status: Unverified]
    Urgent pointer: 0
    Options: (12 bytes), No-Operation (NOP), No-Operation (NOP), Timestamps
        TCP Option - No-Operation (NOP)
            Kind: No-Operation (1)
        TCP Option - No-Operation (NOP)
            Kind: No-Operation (1)
        TCP Option - Timestamps: TSval 2292026862, TSecr 3883000206
            Kind: Time Stamp Option (8)
            Length: 10
            Timestamp value: 2292026862
            Timestamp echo reply: 3883000206
    [SEQ/ACK analysis]
        [This is an ACK to the segment in frame: 1713]
        [The RTT to ACK the segment was: 0.000013012 seconds]
        [iRTT: 0.036936408 seconds]
    [Timestamps]
        [Time since first frame in this TCP stream: 0.036936408 seconds]
        [Time since previous frame in this TCP stream: 0.000013012 seconds]

四次挥手报文

TCP第一次挥手

Transmission Control Protocol, Src Port: 80, Dst Port: 42942, Seq: 96357, Ack: 431, Len: 0
    Source Port: 80
    Destination Port: 42942
    [Stream index: 42]
    [TCP Segment Len: 0]
    Sequence number: 96357    (relative sequence number)
    Sequence number (raw): 3581006617
    [Next sequence number: 96358    (relative sequence number)]
    Acknowledgment number: 431    (relative ack number)
    Acknowledgment number (raw): 2725618684
    1000 .... = Header Length: 32 bytes (8)
    Flags: 0x011 (FIN, ACK)
        000. .... .... = Reserved: Not set
        ...0 .... .... = Nonce: Not set
        .... 0... .... = Congestion Window Reduced (CWR): Not set
        .... .0.. .... = ECN-Echo: Not set
        .... ..0. .... = Urgent: Not set
        .... ...1 .... = Acknowledgment: Set
        .... .... 0... = Push: Not set
        .... .... .0.. = Reset: Not set
        .... .... ..0. = Syn: Not set
        .... .... ...1 = Fin: Set  #  设置了FIN 位
            [Expert Info (Chat/Sequence): Connection finish (FIN)]
                [Connection finish (FIN)]
                [Severity level: Chat]
                [Group: Sequence]
        [TCP Flags: ·······A···F]
    Window size value: 235
    [Calculated window size: 30080]
    [Window size scaling factor: 128]
    Checksum: 0xa05d [unverified]
    [Checksum Status: Unverified]
    Urgent pointer: 0
    Options: (12 bytes), No-Operation (NOP), No-Operation (NOP), Timestamps
        TCP Option - No-Operation (NOP)
            Kind: No-Operation (1)
        TCP Option - No-Operation (NOP)
            Kind: No-Operation (1)
        TCP Option - Timestamps: TSval 3883005416, TSecr 2292027407
            Kind: Time Stamp Option (8)
            Length: 10
            Timestamp value: 3883005416
            Timestamp echo reply: 2292027407
    [Timestamps]
        [Time since first frame in this TCP stream: 5.246526261 seconds]
        [Time since previous frame in this TCP stream: 4.663717779 seconds]

第二次挥手

Transmission Control Protocol, Src Port: 42942, Dst Port: 80, Seq: 431, Ack: 96358, Len: 0
    Source Port: 42942
    Destination Port: 80
    [Stream index: 42]
    [TCP Segment Len: 0]
    Sequence number: 431    (relative sequence number)
    Sequence number (raw): 2725618684
    [Next sequence number: 431    (relative sequence number)]
    Acknowledgment number: 96358    (relative ack number)
    Acknowledgment number (raw): 3581006618
    1000 .... = Header Length: 32 bytes (8)
    Flags: 0x010 (ACK)
        000. .... .... = Reserved: Not set
        ...0 .... .... = Nonce: Not set
        .... 0... .... = Congestion Window Reduced (CWR): Not set
        .... .0.. .... = ECN-Echo: Not set
        .... ..0. .... = Urgent: Not set
        .... ...1 .... = Acknowledgment: Set
        .... .... 0... = Push: Not set
        .... .... .0.. = Reset: Not set
        .... .... ..0. = Syn: Not set
        .... .... ...0 = Fin: Not set
        [TCP Flags: ·······A····]
    Window size value: 1341
    [Calculated window size: 171648]
    [Window size scaling factor: 128]
    Checksum: 0x4886 [unverified]
    [Checksum Status: Unverified]
    Urgent pointer: 0
    Options: (12 bytes), No-Operation (NOP), No-Operation (NOP), Timestamps
        TCP Option - No-Operation (NOP)
            Kind: No-Operation (1)
        TCP Option - No-Operation (NOP)
            Kind: No-Operation (1)
        TCP Option - Timestamps: TSval 2292032113, TSecr 3883005416
            Kind: Time Stamp Option (8)
            Length: 10
            Timestamp value: 2292032113
            Timestamp echo reply: 3883005416
    [SEQ/ACK analysis]
        [This is an ACK to the segment in frame: 1886]
        [The RTT to ACK the segment was: 0.041837077 seconds]
        [iRTT: 0.036936408 seconds]
    [Timestamps]
        [Time since first frame in this TCP stream: 5.288363338 seconds]
        [Time since previous frame in this TCP stream: 0.041837077 seconds]

第三次挥手

Transmission Control Protocol, Src Port: 42942, Dst Port: 80, Seq: 431, Ack: 96358, Len: 0
    Source Port: 42942
    Destination Port: 80
    [Stream index: 42]
    [TCP Segment Len: 0]
    Sequence number: 431    (relative sequence number)
    Sequence number (raw): 2725618684
    [Next sequence number: 432    (relative sequence number)]
    Acknowledgment number: 96358    (relative ack number)
    Acknowledgment number (raw): 3581006618
    1000 .... = Header Length: 32 bytes (8)
    Flags: 0x011 (FIN, ACK)
        000. .... .... = Reserved: Not set
        ...0 .... .... = Nonce: Not set
        .... 0... .... = Congestion Window Reduced (CWR): Not set
        .... .0.. .... = ECN-Echo: Not set
        .... ..0. .... = Urgent: Not set
        .... ...1 .... = Acknowledgment: Set
        .... .... 0... = Push: Not set
        .... .... .0.. = Reset: Not set
        .... .... ..0. = Syn: Not set
        .... .... ...1 = Fin: Set
            [Expert Info (Chat/Sequence): Connection finish (FIN)]
                [Connection finish (FIN)]
                [Severity level: Chat]
                [Group: Sequence]
        [TCP Flags: ·······A···F]
    Window size value: 1341
    [Calculated window size: 171648]
    [Window size scaling factor: 128]
    Checksum: 0x4886 [unverified]
    [Checksum Status: Unverified]
    Urgent pointer: 0
    Options: (12 bytes), No-Operation (NOP), No-Operation (NOP), Timestamps
        TCP Option - No-Operation (NOP)
            Kind: No-Operation (1)
        TCP Option - No-Operation (NOP)
            Kind: No-Operation (1)
        TCP Option - Timestamps: TSval 2292032716, TSecr 3883005416
            Kind: Time Stamp Option (8)
            Length: 10
            Timestamp value: 2292032716
            Timestamp echo reply: 3883005416
    [Timestamps]
        [Time since first frame in this TCP stream: 5.891095824 seconds]
        [Time since previous frame in this TCP stream: 0.602732486 seconds]

第四次挥手

Transmission Control Protocol, Src Port: 80, Dst Port: 42942, Seq: 96358, Ack: 432, Len: 0
    Source Port: 80
    Destination Port: 42942
    [Stream index: 42]
    [TCP Segment Len: 0]
    Sequence number: 96358    (relative sequence number)
    Sequence number (raw): 3581006618
    [Next sequence number: 96358    (relative sequence number)]
    Acknowledgment number: 432    (relative ack number)
    Acknowledgment number (raw): 2725618685
    1000 .... = Header Length: 32 bytes (8)
    Flags: 0x010 (ACK)
        000. .... .... = Reserved: Not set
        ...0 .... .... = Nonce: Not set
        .... 0... .... = Congestion Window Reduced (CWR): Not set
        .... .0.. .... = ECN-Echo: Not set
        .... ..0. .... = Urgent: Not set
        .... ...1 .... = Acknowledgment: Set
        .... .... 0... = Push: Not set
        .... .... .0.. = Reset: Not set
        .... .... ..0. = Syn: Not set
        .... .... ...0 = Fin: Not set
        [TCP Flags: ·······A····]
    Window size value: 235
    [Calculated window size: 30080]
    [Window size scaling factor: 128]
    Checksum: 0x88f5 [unverified]
    [Checksum Status: Unverified]
    Urgent pointer: 0
    Options: (12 bytes), No-Operation (NOP), No-Operation (NOP), Timestamps
        TCP Option - No-Operation (NOP)
            Kind: No-Operation (1)
        TCP Option - No-Operation (NOP)
            Kind: No-Operation (1)
        TCP Option - Timestamps: TSval 3883006098, TSecr 2292032716
            Kind: Time Stamp Option (8)
            Length: 10
            Timestamp value: 3883006098
            Timestamp echo reply: 2292032716
    [SEQ/ACK analysis]
        [This is an ACK to the segment in frame: 1894]
        [The RTT to ACK the segment was: 0.037212056 seconds]
        [iRTT: 0.036936408 seconds]
    [Timestamps]
        [Time since first frame in this TCP stream: 5.928307880 seconds]
        [Time since previous frame in this TCP stream: 0.037212056 seconds]

TCP reset包

Transmission Control Protocol, Src Port: 58842, Dst Port: 443, Seq: 1, Ack: 33, Len: 0
    Source Port: 58842
    Destination Port: 443
    [Stream index: 0]
    [TCP Segment Len: 0]
    Sequence number: 1    (relative sequence number)
    Sequence number (raw): 2675798108
    [Next sequence number: 1    (relative sequence number)]
    Acknowledgment number: 33    (relative ack number)
    Acknowledgment number (raw): 4035810720
    0101 .... = Header Length: 20 bytes (5)
    Flags: 0x014 (RST, ACK)
        000. .... .... = Reserved: Not set
        ...0 .... .... = Nonce: Not set
        .... 0... .... = Congestion Window Reduced (CWR): Not set
        .... .0.. .... = ECN-Echo: Not set
        .... ..0. .... = Urgent: Not set
        .... ...1 .... = Acknowledgment: Set
        .... .... 0... = Push: Not set
        .... .... .1.. = Reset: Set  # 设置reset标记
            [Expert Info (Warning/Sequence): Connection reset (RST)]
                [Connection reset (RST)]
                [Severity level: Warning]
                [Group: Sequence]
        .... .... ..0. = Syn: Not set
        .... .... ...0 = Fin: Not set
        [TCP Flags: ·······A·R··]
    Window size value: 501
    [Calculated window size: 501]
    [Window size scaling factor: -1 (unknown)]
    Checksum: 0x7114 [unverified]
    [Checksum Status: Unverified]
    Urgent pointer: 0
    [Timestamps]
        [Time since first frame in this TCP stream: 3.678235464 seconds]
        [Time since previous frame in this TCP stream: 3.678165023 seconds]

TCP连接状态机

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-aa4FOSve-1601799669770)(picture/image-20201004141259974.png)]

`ICMP`协议抓包分析-`wireshark`

ICMP- (Internet Control Message Protocol，网际报文协议)是Internet协议族的核心协议之一，也可称为是网际控制报文协议，是TCP/IP协议族的一个子协议，它主要用在网络计算机操作系统之间发送出错信息。例如：提示请求服务不可用、主机路由不可达等，通常是IP协议的一个集成部分。一般不用于端系统之间传送数据，不被用户网络程序直接使用。

是一种面向无连接的协议，用于传输出错报告控制信息，他是一个重要的协议，对于网络安全具有极其重要的意义。

学习ICMP协议对于网络安全具有极其重要的意义。ICMP协议本身的特点决定了它非常容易被用于攻击网络上的路由器和主机。例如：用户可以利用操作系统规定的ICMP数据包最大不能超过64KB这一规定，向主机发起Ping of Death（死亡之Ping）攻击，原理就是当ICMP数据包的尺寸超过64KB上限时，主机会出现内存非配错误，导致TCP/IP堆栈崩溃，致使主机死机。另外也可以使用大量的ICMP进行攻击，称为ICMP风暴。

捕获ICMP数据

在一个主机上，开启wireshark并开始ping一个网址，ping将ping的过程抓获

ICMP首部

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-ScK2aFGq-1601812092536)(picture/image-20201004193201949.png)]

以上表格中ICMP首部各个字段含义如下：

类型
Code：RFC子规范类型
校验和：用来保证ICMP数据的完整性
可变域：依赖于类型和Code域的部分

类型

类型	`Code`	描述
8	0	回显请求
10	0	路由请求
13	0	时间戳请求
15	0	信息请求(废弃)
17	0	地址掩码请求

类型

类型	描述
0	相应应答
3	目标主机不可达
4	源点抑制
5	重定向
8	相应请求
9	路由器公告
10	路由器请求
11	超时
12	参数问题

echo和ping经常会有人搞混淆，但记住Ping实际上是一个工具的名字，Ping工具用于发送ICMP echo请求数据包

`DHCP`数据抓包分析–`wireshark`

DHCP-(Dynamic Host Configuration Procotol，动态主机配置协议)，是一个局域网的网络协议，主要用于给内部网络或网络服务供应商自动分匹配IP地址。属于TCP/IP协议，使用UDP进行工作。

DHCP有三个端口，其中UDP67和UDP68为正常的DHCP服务端口，分别为DHCP Server和DHCP Client的服务窗口，546号端口用于DHCPv6 Client，而不是DHCPv4，是因为DHCP failover服务。该服务是需要特别开启的服务，用于做双击热备份。

作用

保证任何统一时刻，同一局域网内只能由一台DHCP客户机所使用
DHCP可以给用户分配永久固定的IP地址
DHCP允许用其他方法获得IP地址的主机共存，如手动配置IP地址
DHCP服务器向所有的BOOTP客户端提供服务

DHCP的三种地址分配方式

自动分配：DHCP服务器给客户端分配永久性的IP地址
动态分配：DHCP给客户端分配的IP地址过一段时间之后会过期，或者客户端可以主动释放该地址
手动配置：由用户手动为客户端指定IP地址

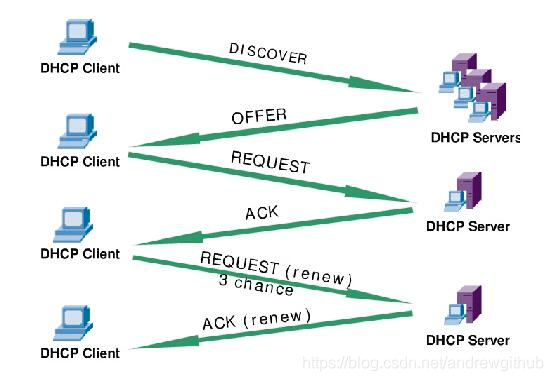

DHCP工作流程

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-PM9QxKAR-1601874581178)(picture/pIYBAFqeZ5qAXTeOAABeE14sdKY128.jpg)]

发现阶段，即DHCP客户端寻找DHCP服务器的阶段。DHCP客户端以广播的方式发送DHCP Discover包，来寻找DHCP服务器，即向地址255.255.255.255发送广播信息，网络上所有装有TCP/IP协议的主机都会接收到该广播信息，但是只有DHCP服务器才会做出响应。
提供阶段：DHCP服务器提供地址的阶段，所有接收到请求的服务器都会从地址池中选一个IP地址给客户端。
选择阶段：即DHCP从接收到的所有DHCP提供的IP地址中选择一个IP地址的过程，广播方式传输，这样所有DHCP服务器就直到了他选择了哪个DHCP服务器提供的地址。
确认阶段：即DHCP服务器确认所提供的IP地址阶段。当DHCP服务器收到客户端发送的DHCP Request请求信息之后，便向DHCP客户端发送一个包含所提供的IP地址和其他设置的DHCP Ack

在Linux上抓DHCP报文

开启wireshark开始抓包，然后在命令行上使用以下命令重新获取IP地址

# 释放对应网卡上的IP地址
$ sudo dhclient -r wlp4s0
# 指定网卡使用`DHCP`获取IP地址
$ sudo dhclient  wlp4s0

或者在简单点,但是这样做需要足够快，因为网卡禁用之后就无法使用wireshark进行抓包了，所以需要拉网同的同时赶快开始抓包，能不能抓到就看手速了 😹

# 下网卡
ifconfig wlp4s0 down
# 上网卡
ifconfig wlp4s0 up

DHCP报文格式

   0                   1                   2                   3
   0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
   +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
   |     op (1)    |   htype (1)   |   hlen (1)    |   hops (1)    |
   +---------------+---------------+---------------+---------------+
   |                            xid (4)                            |
   +-------------------------------+-------------------------------+
   |           secs (2)            |           flags (2)           |
   +-------------------------------+-------------------------------+
   |                          ciaddr  (4)                          |
   +---------------------------------------------------------------+
   |                          yiaddr  (4)                          |
   +---------------------------------------------------------------+
   |                          siaddr  (4)                          |
   +---------------------------------------------------------------+
   |                          giaddr  (4)                          |
   +---------------------------------------------------------------+
   |                                                               |
   |                          chaddr  (16)                         |
   |                                                               |
   |                                                               |
   +---------------------------------------------------------------+
   |                                                               |
   |                          sname   (64)                         |
   +---------------------------------------------------------------+
   |                                                               |
   |                          file    (128)                        |
   +---------------------------------------------------------------+
   |                                                               |
   |                          options (variable)                   |
   +---------------------------------------------------------------+

op：报文的操作类型，分为请求报文和响应报文，1请求报文，2为响应报文，具体的报文类型在options字段中标识
htype: DHCP客户端的硬件地址类型1表示是ethernet地址
hlen: DHCP客户端的硬件地址长度
hops: DHCP报文经过的DHCP中继的数目。初始为0，报文每经过一个DHCP中继，该字段就会增加1
xid: 客户端发起一次请求时选择的随机数，用来标识一次地址请求过程
secs: DHCP客户端开始DHCP请求后所经过的时间，目前未使用，固定为0
flags: DHCP服务器相应报文是采用单播还是广播方式发送，只使用第0位比特位，0表示采用单播方式，1表示采用广播方式，其余比特位保留不用
ciaddr：DHCP客户端的IP地址
yiaddr： DHCP服务器分配给客户端的IP地址
siaddr：DHCP客户端获取IP地址等信息的服务器IP地址
giaddr：DHCP客户端发送请求报文后经过的第一个DHCP中继的IP地址
chaddr： DHCP客户端的硬件地址
sname：DHCP客户端获取IP地址等信息的服务器名称
file： DHCP服务器为DHCP客户端指定的启动配置文件名称及路径信息。
options：可选变长字段选项字段，包含报文的类型、有效租期、DNS服务器的IP地址和WINS服务器的IP地址等配置信息。

DHCP报文类型

– 来自wireshark数据包分析

`DHCP`报文类型	描述
`DHCP Discover`	`DHCP Discover DHCP`客户端请求地址时，并不知道`DHCP`服务器的位置，因此`DHCP`客户端会在本地网络内以广播方式发送请求报文，这个报文成为Discover报文，目的是发现网络中的`DHCP`服务器，所有收到Discover报文的`DHCP`服务器都会发送回应报文，`DHCP`客户端据此就可以知道网络中存在的`DHCP`服务器的位置。
`DHCP Offer`	`DHCP Offer DHCP`服务器收到`Discover`报文后，就会在所配置的地址池中查找一个合适的`ip`地址，加上相应的租约期限和其他配置信息（网关，`DNS`服务器等），构造一个`Offer`报文，发送给客户，告知用户本服务器可以为其提供`IP`地址。（只是告诉client可以提供，是预分配，还需要client通过`ARP`检测该`IP`是否重复）
`DHCP Request`	`DHCP Request DHCP`客户端会收到很多`Offer`，所以必须在这些回应中选择一个。Client通常选择第一个回应Offer报文的服务器作为自己的目标服务器，并回应一个广播Request报文，通告选择的服务器。`DHCP`客户端成功获取`IP`地址后，在地址使用租期过去1/2时，会向`DHCP`服务器发送单播Request报文续延租期，如果没有收到`DHCP ACK`报文，在租期过去3/4时，发送广播Request报文续延租期。
`DHCP ACK`	`DHCP ACK DHCP`服务器收到`Request`报文后，根据`Request`报文中携带的用户`MAC`来查找有没有相应的续约记录，如果有则发送`ACK`报文作为回应，通知用户可以使用分配的`ip`地址
`DHCP NAK`	`DHCP NAK` 如果`DHCP`服务器收到`Request`报文后，没有发现相应的租约记录或者由于某些原因无法正常分配`ip`地址，则发送`ACK`报文作为回应，通知用户无法分配合适的`ip`地址。
`DHCP Release`	`DHCP Release` 当用户不在需要使用分配`ip`地址时，就会向`DHCP`服务器发送`Release`报文，告知服务器用户不再需要分配`ip`地址，`DHCP`服务器会释放被绑定的租约。
`DHCP Decline`	`DHCP Decline DHCP`客户端收到`DHCP`服务器回应的`ACK`报文后，通过地址冲突检测发现服务器分配的地址冲突或者由于其他原因导致不能使用，则发送Decline报文，通知服务器所分配的`ip`地址不可用。
`DHCP Inform`	`DHCP Inform DHCP`客户端如果需要从`DHCP`服务器端获取更为详细的配置信息，则发送`Inform`报文向服务器进行请求，服务器收到该报文后，将根据租约进行查找，找到相应的配置信息后，发送`ACK`报文回应`DHCP`客户端（极少用到）。

以下是整个DHCP正常交互的过程

# 1. 首先发送 发现包
Frame 68: 342 bytes on wire (2736 bits), 342 bytes captured (2736 bits) on interface wlp4s0, id 0
# ff:ff:ff:ff:ff:ff MAC地址采用广播的形式
Ethernet II, Src: Chongqin_e1:18:a9 (40:23:43:e1:18:a9), Dst: Broadcast (ff:ff:ff:ff:ff:ff)
# 255.255.255.255 IP地址采用广播的形式
Internet Protocol Version 4, Src: 0.0.0.0, Dst: 255.255.255.255
User Datagram Protocol, Src Port: 68, Dst Port: 67
Dynamic Host Configuration Protocol (Discover)
    Message type: Boot Request (1)
    Hardware type: Ethernet (0x01)
    Hardware address length: 6
    Hops: 0
    Transaction ID: 0x2e2bec50
    Seconds elapsed: 0
    Bootp flags: 0x0000 (Unicast)
        0... .... .... .... = Broadcast flag: Unicast
        .000 0000 0000 0000 = Reserved flags: 0x0000
    Client IP address: 0.0.0.0
    Your (client) IP address: 0.0.0.0
    Next server IP address: 0.0.0.0
    Relay agent IP address: 0.0.0.0
    Client MAC address: Chongqin_e1:18:a9 (40:23:43:e1:18:a9)
    Client hardware address padding: 00000000000000000000
    Server host name not given
    Boot file name not given
    Magic cookie: DHCP
    Option: (53) DHCP Message Type (Discover)
        Length: 1
        DHCP: Discover (1)
    Option: (12) Host Name
        Length: 14
        Host Name: andrew-G3-3590
    Option: (55) Parameter Request List
        Length: 13
        Parameter Request List Item: (1) Subnet Mask
        Parameter Request List Item: (28) Broadcast Address
        Parameter Request List Item: (2) Time Offset
        Parameter Request List Item: (3) Router
        Parameter Request List Item: (15) Domain Name
        Parameter Request List Item: (6) Domain Name Server
        Parameter Request List Item: (119) Domain Search
        Parameter Request List Item: (12) Host Name
        Parameter Request List Item: (44) NetBIOS over TCP/IP Name Server
        Parameter Request List Item: (47) NetBIOS over TCP/IP Scope
        Parameter Request List Item: (26) Interface MTU
        Parameter Request List Item: (121) Classless Static Route
        Parameter Request List Item: (42) Network Time Protocol Servers
    Option: (255) End
        Option End: 255
    Padding: 000000000000000000000000000000000000000000000000…

No.     Time           Source                Destination           Protocol Length Info
     69 0.003566600    192.168.199.1         192.168.199.235       DHCP     342    DHCP Offer    - Transaction ID 0x2e2bec50
# 2. 服务器发送 offer包
Frame 69: 342 bytes on wire (2736 bits), 342 bytes captured (2736 bits) on interface wlp4s0, id 0
# MAC地址 指定 Chongqin_e1:18:a9
Ethernet II, Src: HIWIFI_65:b0:40 (d4:ee:07:65:b0:40), Dst: Chongqin_e1:18:a9 (40:23:43:e1:18:a9)
# 正常的IP地址会指向 255.255.255.255 但是由于我这里抓包的时候，不是释放之后抓奥，而是使用程序重新获取的IP地址，所以服务器直接将offer包发废了设备的老的IP地址
Internet Protocol Version 4, Src: 192.168.199.1, Dst: 192.168.199.235
User Datagram Protocol, Src Port: 67, Dst Port: 68
Dynamic Host Configuration Protocol (Offer)
    Message type: Boot Reply (2)
    Hardware type: Ethernet (0x01)
    Hardware address length: 6
    Hops: 0
    Transaction ID: 0x2e2bec50
    Seconds elapsed: 0
    Bootp flags: 0x0000 (Unicast)
        0... .... .... .... = Broadcast flag: Unicast
        .000 0000 0000 0000 = Reserved flags: 0x0000
    Client IP address: 0.0.0.0
    Your (client) IP address: 192.168.199.235
    Next server IP address: 192.168.199.1
    Relay agent IP address: 0.0.0.0
    Client MAC address: Chongqin_e1:18:a9 (40:23:43:e1:18:a9)
    Client hardware address padding: 00000000000000000000
    Server host name not given
    Boot file name not given
    Magic cookie: DHCP
    Option: (53) DHCP Message Type (Offer)
        Length: 1
        DHCP: Offer (2)
    Option: (54) DHCP Server Identifier (192.168.199.1)
        Length: 4
        DHCP Server Identifier: 192.168.199.1
    Option: (51) IP Address Lease Time
        Length: 4
        IP Address Lease Time: (43200s) 12 hours
    Option: (58) Renewal Time Value
        Length: 4
        Renewal Time Value: (21600s) 6 hours
    Option: (59) Rebinding Time Value
        Length: 4
        Rebinding Time Value: (37800s) 10 hours, 30 minutes
    Option: (1) Subnet Mask (255.255.255.0)
        Length: 4
        Subnet Mask: 255.255.255.0
    Option: (28) Broadcast Address (192.168.199.255)
        Length: 4
        Broadcast Address: 192.168.199.255
    Option: (3) Router
        Length: 4
        Router: 192.168.199.1
    Option: (6) Domain Name Server
        Length: 4
        Domain Name Server: 192.168.199.1
    Option: (15) Domain Name
        Length: 3
        Domain Name: lan
    Option: (255) End
        Option End: 255
    Padding: 000000

No.     Time           Source                Destination           Protocol Length Info
     70 0.000447243    0.0.0.0               255.255.255.255       DHCP     342    DHCP Request  - Transaction ID 0x2e2bec50
# 客户端接受一个IP地址之后 胡以广播的方式 告知接受服务器提供的IP地址信息
Frame 70: 342 bytes on wire (2736 bits), 342 bytes captured (2736 bits) on interface wlp4s0, id 0
Ethernet II, Src: Chongqin_e1:18:a9 (40:23:43:e1:18:a9), Dst: Broadcast (ff:ff:ff:ff:ff:ff)
Internet Protocol Version 4, Src: 0.0.0.0, Dst: 255.255.255.255
User Datagram Protocol, Src Port: 68, Dst Port: 67
Dynamic Host Configuration Protocol (Request)
    Message type: Boot Request (1)
    Hardware type: Ethernet (0x01)
    Hardware address length: 6
    Hops: 0
    Transaction ID: 0x2e2bec50
    Seconds elapsed: 0
    Bootp flags: 0x0000 (Unicast)
        0... .... .... .... = Broadcast flag: Unicast
        .000 0000 0000 0000 = Reserved flags: 0x0000
    Client IP address: 0.0.0.0
    Your (client) IP address: 0.0.0.0
    Next server IP address: 0.0.0.0
    Relay agent IP address: 0.0.0.0
    Client MAC address: Chongqin_e1:18:a9 (40:23:43:e1:18:a9)
    Client hardware address padding: 00000000000000000000
    Server host name not given
    Boot file name not given
    Magic cookie: DHCP
    Option: (53) DHCP Message Type (Request)
        Length: 1
        DHCP: Request (3)
    Option: (54) DHCP Server Identifier (192.168.199.1)
        Length: 4
        DHCP Server Identifier: 192.168.199.1
    Option: (50) Requested IP Address (192.168.199.235)
        Length: 4
        Requested IP Address: 192.168.199.235
    Option: (12) Host Name
        Length: 14
        Host Name: andrew-G3-3590
    Option: (55) Parameter Request List
        Length: 13
        Parameter Request List Item: (1) Subnet Mask
        Parameter Request List Item: (28) Broadcast Address
        Parameter Request List Item: (2) Time Offset
        Parameter Request List Item: (3) Router
        Parameter Request List Item: (15) Domain Name
        Parameter Request List Item: (6) Domain Name Server
        Parameter Request List Item: (119) Domain Search
        Parameter Request List Item: (12) Host Name
        Parameter Request List Item: (44) NetBIOS over TCP/IP Name Server
        Parameter Request List Item: (47) NetBIOS over TCP/IP Scope
        Parameter Request List Item: (26) Interface MTU
        Parameter Request List Item: (121) Classless Static Route
        Parameter Request List Item: (42) Network Time Protocol Servers
    Option: (255) End
        Option End: 255
    Padding: 00000000000000000000000000

No.     Time           Source                Destination           Protocol Length Info
     71 0.005910802    192.168.199.1         192.168.199.235       DHCP     355    DHCP ACK      - Transaction ID 0x2e2bec50
# 服务器确认接受的是自己提供的IP地址之后  会向客户端回复ACK
Frame 71: 355 bytes on wire (2840 bits), 355 bytes captured (2840 bits) on interface wlp4s0, id 0
Ethernet II, Src: HIWIFI_65:b0:40 (d4:ee:07:65:b0:40), Dst: Chongqin_e1:18:a9 (40:23:43:e1:18:a9)
Internet Protocol Version 4, Src: 192.168.199.1, Dst: 192.168.199.235
User Datagram Protocol, Src Port: 67, Dst Port: 68
Dynamic Host Configuration Protocol (ACK)
    Message type: Boot Reply (2)
    Hardware type: Ethernet (0x01)
    Hardware address length: 6
    Hops: 0
    Transaction ID: 0x2e2bec50
    Seconds elapsed: 0
    Bootp flags: 0x0000 (Unicast)
        0... .... .... .... = Broadcast flag: Unicast
        .000 0000 0000 0000 = Reserved flags: 0x0000
    Client IP address: 0.0.0.0
    Your (client) IP address: 192.168.199.235
    Next server IP address: 192.168.199.1
    Relay agent IP address: 0.0.0.0
    Client MAC address: Chongqin_e1:18:a9 (40:23:43:e1:18:a9)
    Client hardware address padding: 00000000000000000000
    Server host name not given
    Boot file name not given
    Magic cookie: DHCP
    Option: (53) DHCP Message Type (ACK)
        Length: 1
        DHCP: ACK (5)
    Option: (54) DHCP Server Identifier (192.168.199.1)
        Length: 4
        DHCP Server Identifier: 192.168.199.1
    Option: (51) IP Address Lease Time
        Length: 4
        IP Address Lease Time: (43200s) 12 hours
    Option: (58) Renewal Time Value
        Length: 4
        Renewal Time Value: (21600s) 6 hours
    Option: (59) Rebinding Time Value
        Length: 4
        Rebinding Time Value: (37800s) 10 hours, 30 minutes
    Option: (1) Subnet Mask (255.255.255.0)
        Length: 4
        Subnet Mask: 255.255.255.0
    Option: (28) Broadcast Address (192.168.199.255)
        Length: 4
        Broadcast Address: 192.168.199.255
    Option: (3) Router
        Length: 4
        Router: 192.168.199.1
    Option: (6) Domain Name Server
        Length: 4
        Domain Name Server: 192.168.199.1
    Option: (15) Domain Name
        Length: 3
        Domain Name: lan
    Option: (12) Host Name
        Length: 14
        Host Name: andrew-G3-3590
    Option: (255) End
        Option End: 255

`DNS`抓包分析–`wireshark`

DNS-(Domain Name System，域名系统)，是因特网上作为余名和IP地址相互映射的一个分布式数据库，能够使用户更加方便地访问互联网，而不是去记住能够被机器直接读取的IP数串。通过主机名，从而得到主机名对应的IP地址的过程叫做余名解析或者主机名解析。DNS运行在UDP协议之上，使用端口号53。

这里主要说明DNS如何使用wireshark抓包定位的，关于什么是DNS可以结合百度百科看下，已经写的很详细了。简单的来说域名就是你家地址浙江杭州滨江…，要把邮件寄到你家但是电脑不能直接识别地址就需要转换成东经多少北纬多少的IP地址，这个转换工作由DNS完成，DNS根服务器，其他的镜像服务器根据根服务器来进行地址转换.

DNS有称为IP翻译官，其具体工作流程如下：

                 Local Host                        |  Foreign
                                                   |
    +---------+               +----------+         |  +--------+
    |         | user queries  |          |queries  |  |        |
    |  User   |-------------->|          |---------|->|Foreign |
    | Program |               | Resolver |         |  |  Name  |
    |         |<--------------|          |<--------|--| Server |
    |         | user responses|          |responses|  |        |
    +---------+               +----------+         |  +--------+
                                |     A            |
                cache additions |     | references |
                                V     |            |
                              +----------+         |
                              |  cache   |         |
                              +----------+         |

举例：
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-EQpctwOR-1601910970815)(picture/image-20201005170645695.png)]

DNS的两种查询方式

递归查询，主机向本地域名服务器的查询一般都是采用递归查询，如果主机所询问的本地域名服务器不指定被查询的域名的IP地址，那么本地域名服务器就以客户的身份，向其他根域名服务器继续发出查询请求报文。
迭代查询，本地域名服务器向根域名服务器的查询通常采用迭代查询，当根域名服务器收到本地域名服务器的查询请求报文时，要么给出要查询的IP地址，要么告诉本地域名服务器下一步向那个域名服务器进行查询，然后让本地域名服务器进行后续的查询。

DNS常用问题类型

DNS查询和相应中所使用的类型域，指明了这个查询或者响应的资源记录类型。

值	类型	描述
1	A	`IPv4`主机地址
2	`NS`	权威域名服务器
5	`CNAME`	规范别名，定义主机正式名字的别名
12	`PTR`	指针，把`IP`地址转换为域名
15	`MX`	邮件交换记录，用于电子邮件系统发送邮件根据收件人的地址后缀定位邮件服务器
16	`TXT`	文本字符串
28	`AAAA`	`IPv6`主机地址
251	`IXFR`	增量区域传送
252	`AXFR`	完整区域传送

捕获DNS数据

开启wireshark开始抓包，然后使用dig触发一个DNS查询

dig www.baidu.com

命令dig的常用方式和说明

dig
DNS Lookup utility.

 - Lookup the IP(s) associated with a hostname (A records):
   dig +short {{example.com}}

 - Lookup the mail server(s) associated with a given domain name (MX record):
   dig +short {{example.com}} MX

 - Get all types of records for a given domain name:
   dig {{example.com}} ANY

 - Specify an alternate DNS server to query:
   dig @{{8.8.8.8}} {{example.com}}

 - Perform a reverse DNS lookup on an IP address (PTR record):
   dig -x {{8.8.8.8}}

 - Find authoritative name servers for the zone and display SOA records:
   dig +nssearch {{example.com}}

 - Perform iterative queries and display the entire trace path to resolve a domain name:
   dig +trace {{example.com}}

DNS报文格式解析

                                    1  1  1  1  1  1
      0  1  2  3  4  5  6  7  8  9  0  1  2  3  4  5
    +--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
    |                      ID                       |
    +--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
    |QR|   Opcode  |AA|TC|RD|RA|   Z    |   RCODE   |
    +--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
    |                    QDCOUNT                    |
    +--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
    |                    ANCOUNT                    |
    +--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
    |                    NSCOUNT                    |
    +--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
    |                    ARCOUNT                    |
    +--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+

DNS ID号：用来对应DNS查询和DNS响应
查询/响应(Query/Response)：用来指明这个报文是DNS查询还是响应，占1比特位，1表示是响应，0表示是查询
操作代码OpCode: 用来定义消息中请求的类型，占4比特位
AA: 权威应答，如果设置了这个位，这说明这个响应是由权威域名服务器发出的，占1比特位。
TC：截断，由于响应时间太长，无法接入报文而被截断。该标志为1时说明响应已经超过512字节并已被截断
期望递归(Recursion Desired,RD)：请求中设定了这个值，说明DNS客户端在目标域名服务器不含有所请求信息的情况下，要求进行递归查询。
RA：可用递归，当设置了这个值，说明域名服务器支持递归查询。
保留Z: 全部设置为0，但是有时候会作为RCODE位的扩展
RCODE: Response Code 响应代码，在DNS响应中，用来指明错误，占4个比特位。含义如下：
1. 0表示没有错误
2. 1表示个数错误
3. 2表示域名服务器上存在问题
4. 3表示域参数问题
5. 4表示类型不支持
6. 5表示管理上被禁止
7. 6-15表示保留
QDCOUNT：问题计数，在问题区段中的条目数
ANCOUNT: 在回答区段中的条目数
NSCOUNT: 域名服务器计数，在权威区段的域名资源记录数
ARCOUNT: 再额外信息区段中的其他资源记录数

报文说明

Domain Name System (query)
    Transaction ID: 0x9ad0                              #事务ID
    Flags: 0x0000 Standard query                        #报文中的标志字段
        0... .... .... .... = Response: Message is a query
                                                        #QR字段, 值为0, 因为是一个请求包
        .000 0... .... .... = Opcode: Standard query (0)
                                                        #Opcode字段, 值为0, 因为是标准查询
        .... ..0. .... .... = Truncated: Message is not truncated
                                                        #TC字段
        .... ...0 .... .... = Recursion desired: Don't do query recursively
                                                        #RD字段
        .... .... .0.. .... = Z: reserved (0)           #保留字段, 值为0
        .... .... ...0 .... = Non-authenticated data: Unacceptable
                                                        #保留字段, 值为0
    Questions: 1                                        #问题计数, 这里有1个问题
    Answer RRs: 0                                       #回答资源记录数
    Authority RRs: 0                                    #权威名称服务器计数
    Additional RRs: 0                                   #附加资源记录数

协议交互过程报文

Frame 5: 87 bytes on wire (696 bits), 87 bytes captured (696 bits) on interface wlp4s0, id 0
Ethernet II, Src: Chongqin_e1:18:a9 (40:23:43:e1:18:a9), Dst: HIWIFI_65:b0:40 (d4:ee:07:65:b0:40)
Internet Protocol Version 4, Src: 192.168.199.235, Dst: 192.168.199.1
User Datagram Protocol, Src Port: 36025, Dst Port: 53
Domain Name System (query)  # DNS协议
    Transaction ID: 0x9f1c  # 事务ID编号
    Flags: 0x0100 Standard query
        0... .... .... .... = Response: Message is a query # DNS查询
        .000 0... .... .... = Opcode: Standard query (0) #操作代码
        .... ..0. .... .... = Truncated: Message is not truncated #截断
        .... ...1 .... .... = Recursion desired: Do query recursively #期望递归
        .... .... .0.. .... = Z: reserved (0)
        .... .... ...0 .... = Non-authenticated data: Unacceptable
    Questions: 1
    Answer RRs: 0
    Authority RRs: 0
    Additional RRs: 1
    Queries
        www.a.shifen.com: type A, class IN
            Name: www.a.shifen.com
            [Name Length: 16]
            [Label Count: 4]
            Type: A (Host Address) (1)
            Class: IN (0x0001)
    Additional records
        <Root>: type OPT
    [Response In: 6]

No.     Time           Source                Destination           Protocol Length Info
      6 0.013373576    192.168.199.1         192.168.199.235       DNS      289    Standard query response 0x9f1c A www.a.shifen.com A 180.101.49.12 A 180.101.49.11 NS ns3.a.shifen.com NS ns4.a.shifen.com NS ns5.a.shifen.com NS ns1.a.shifen.com NS ns2.a.shifen.com A 61.135.165.224 A 220.181.33.32 A 112.80.255.253 A 14.215.177.229 A 180.76.76.95 OPT

Frame 6: 289 bytes on wire (2312 bits), 289 bytes captured (2312 bits) on interface wlp4s0, id 0
Ethernet II, Src: HIWIFI_65:b0:40 (d4:ee:07:65:b0:40), Dst: Chongqin_e1:18:a9 (40:23:43:e1:18:a9)
Internet Protocol Version 4, Src: 192.168.199.1, Dst: 192.168.199.235
User Datagram Protocol, Src Port: 53, Dst Port: 36025
Domain Name System (response)
    Transaction ID: 0x9f1c
    Flags: 0x8180 Standard query response, No error
        1... .... .... .... = Response: Message is a response  #DNS回复
        .000 0... .... .... = Opcode: Standard query (0)
        .... .0.. .... .... = Authoritative: Server is not an authority for domain # 非权威应答
        .... ..0. .... .... = Truncated: Message is not truncated
        .... ...1 .... .... = Recursion desired: Do query recursively
        .... .... 1... .... = Recursion available: Server can do recursive queries #服务支持递归查询
        .... .... .0.. .... = Z: reserved (0)
        .... .... ..0. .... = Answer authenticated: Answer/authority portion was not authenticated by the server
        .... .... ...0 .... = Non-authenticated data: Unacceptable
        .... .... .... 0000 = Reply code: No error (0)
    Questions: 1
    Answer RRs: 2
    Authority RRs: 5
    Additional RRs: 6
    Queries
        www.a.shifen.com: type A, class IN
            Name: www.a.shifen.com
            [Name Length: 16]
            [Label Count: 4]
            Type: A (Host Address) (1)
            Class: IN (0x0001)
    Answers
        www.a.shifen.com: type A, class IN, addr 180.101.49.12
        www.a.shifen.com: type A, class IN, addr 180.101.49.11
    Authoritative nameservers
        a.shifen.com: type NS, class IN, ns ns3.a.shifen.com
        a.shifen.com: type NS, class IN, ns ns4.a.shifen.com
        a.shifen.com: type NS, class IN, ns ns5.a.shifen.com
        a.shifen.com: type NS, class IN, ns ns1.a.shifen.com
        a.shifen.com: type NS, class IN, ns ns2.a.shifen.com
    Additional records
        ns1.a.shifen.com: type A, class IN, addr 61.135.165.224
        ns2.a.shifen.com: type A, class IN, addr 220.181.33.32
        ns3.a.shifen.com: type A, class IN, addr 112.80.255.253
        ns4.a.shifen.com: type A, class IN, addr 14.215.177.229
        ns5.a.shifen.com: type A, class IN, addr 180.76.76.95
        <Root>: type OPT
    [Request In: 5]
    [Time: 0.013373576 seconds]
