Android Studio 集成simpleUML插件画类图

 Android Studio 集成simpleUML插件步骤:

1.首先下载simpleUML插件,下载完成后将下载好的simpleUML复制到android studio安装目录中的

plugins目录下

2  集成步骤

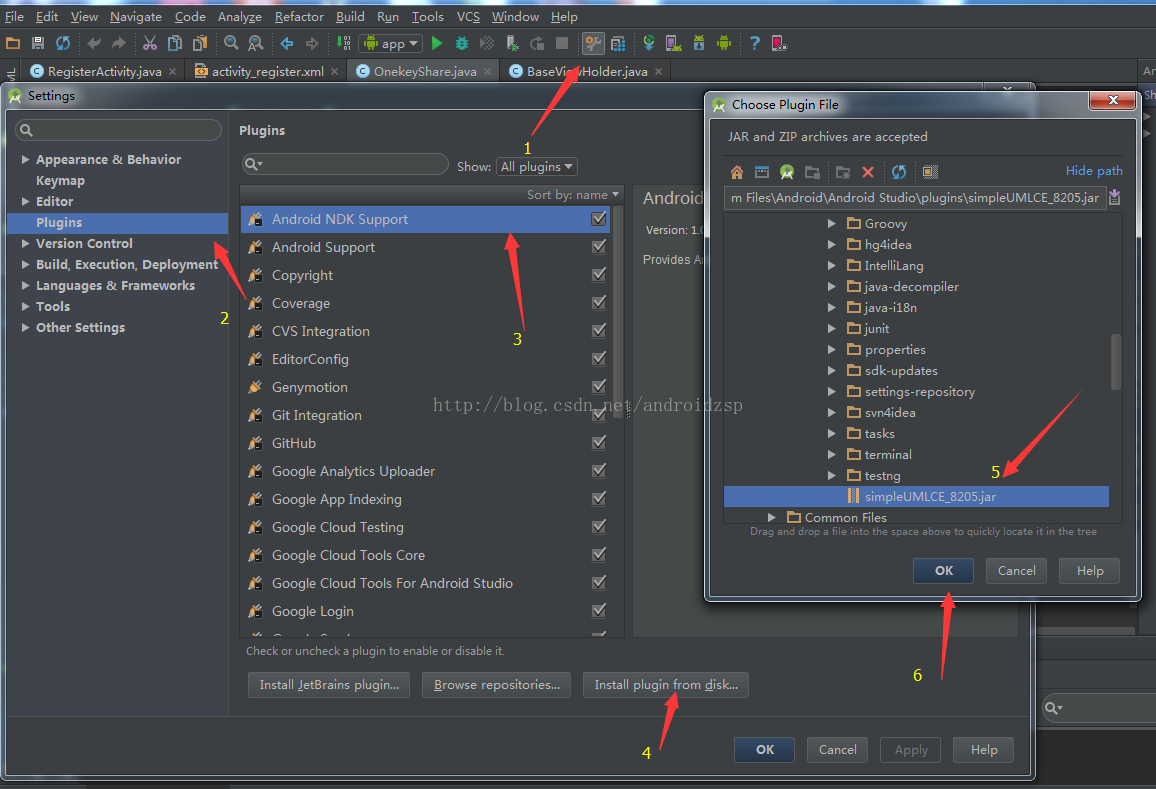

1.点击设置按钮
2.点击plugins
3.选中 android ndk support
                4 点击install plugins from disk

                5 选中复制到android studio安装目录中的plugins目录下的simpleUML jar包然后点击ok集成完毕



3.集成成功后,重启android studio 选择需要画类图的类

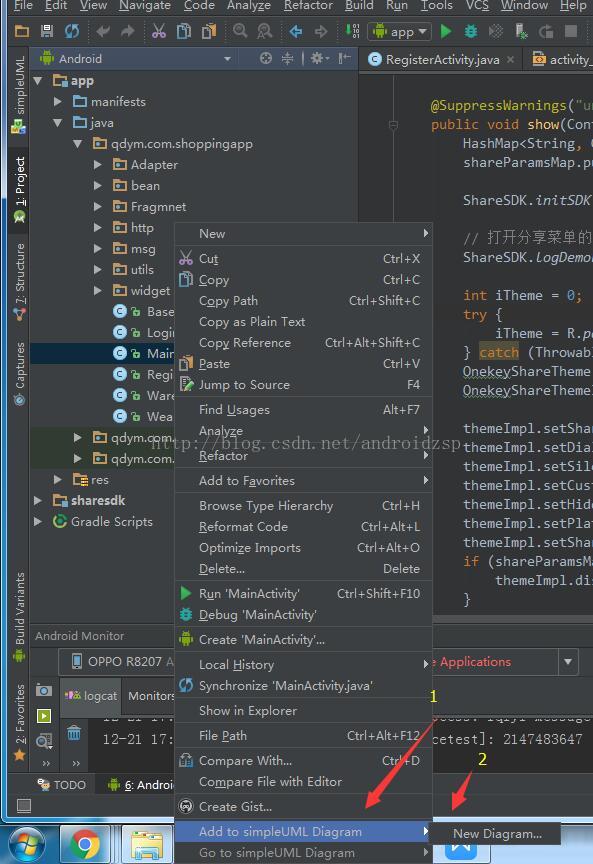

1.选择需要画类图的类

2.右击选择add to simpleUML Diagram

3.选择new Diagram

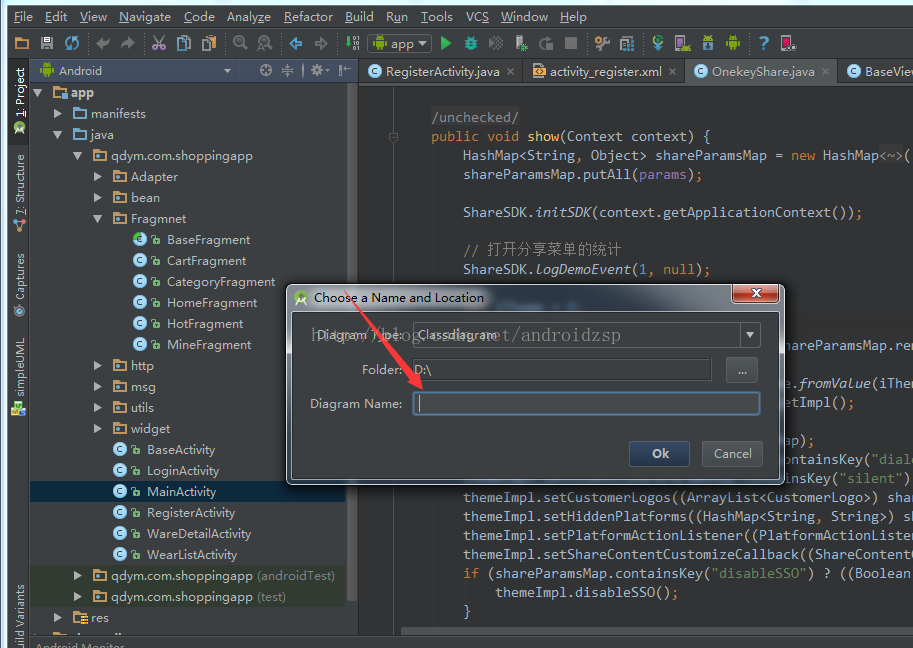

4.在弹出窗口中的Diagram name里面创建名字(任意取名)

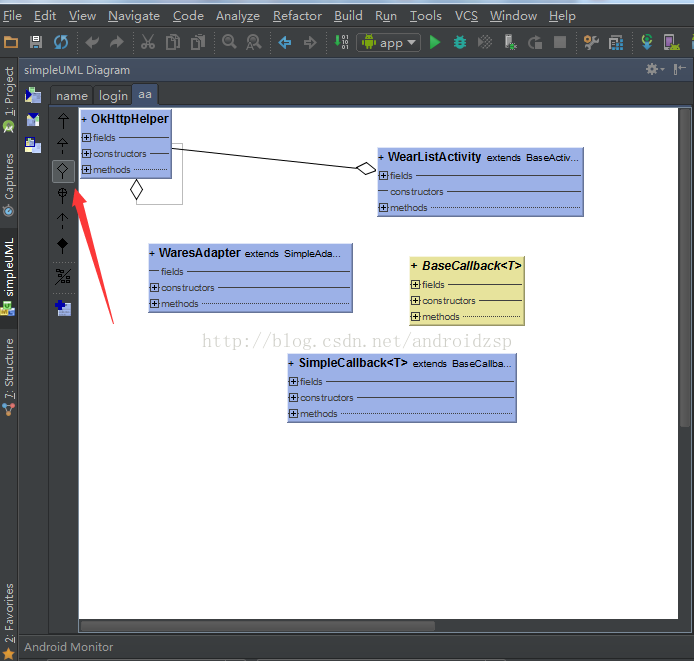

5点击ok 出现如第三张图所示
