本文介绍了Android Camera系统的架构，包括横向的APPclient、CameraFramework及CameraHal三层，以及纵向的CameraAPI1与CameraAPI2的区别。重点讲解了各层的代码目录、主要功能以及它们之间的通讯机制。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

感谢: https://blog.csdn.net/biandan1231/article/details/116866786
https://source.android.com/devices/camera#architecture

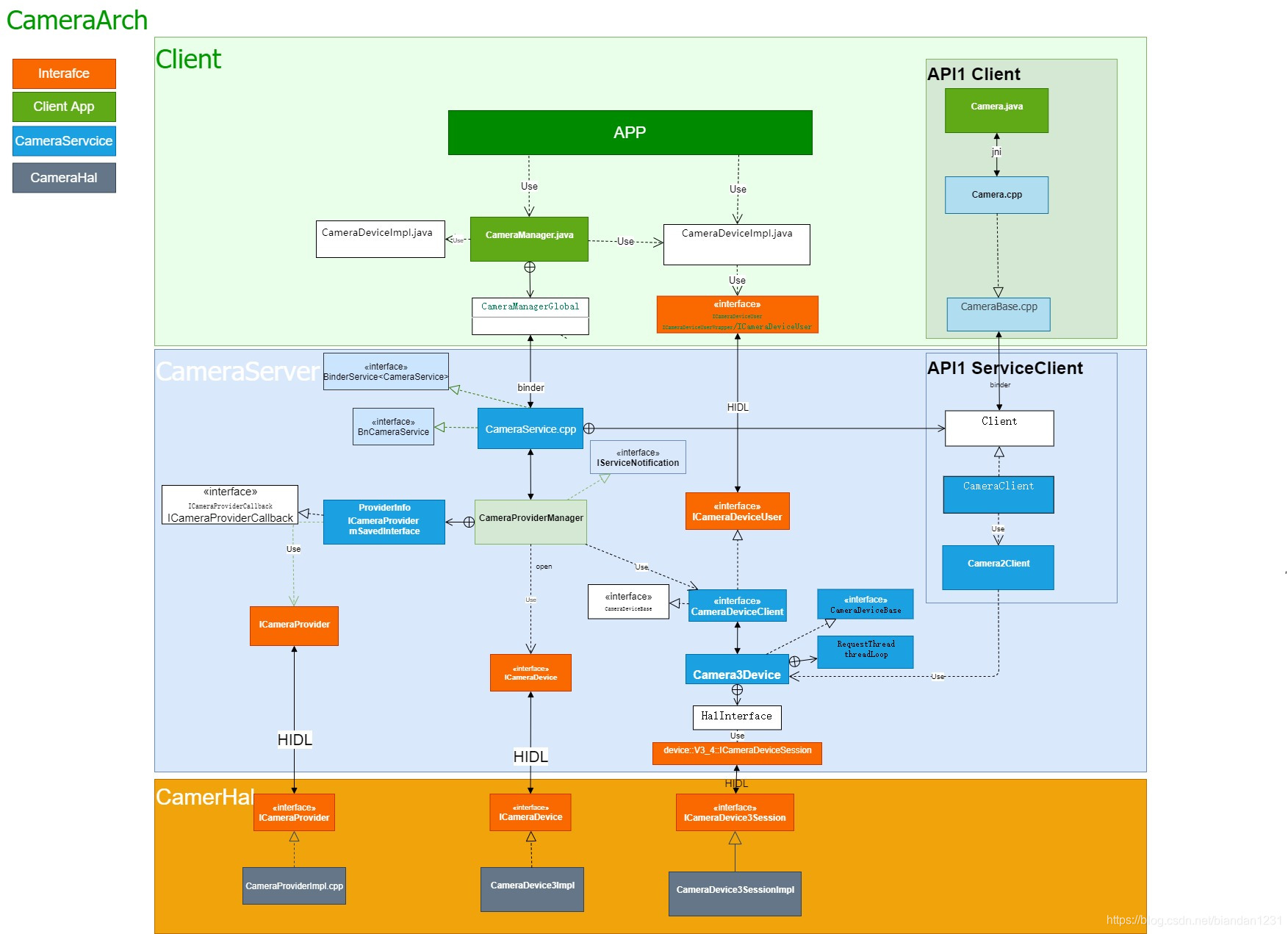

Camera Framework架构图
横向看：Camera从上到下，主要分为三层：APP client 、CameraFramework、CameraHal。这三层分别运行在不同的进程，APP client运行在APP用户进程中，CameraFramework运行在cameraserver进程中，而CamerHal运行在provider进程中。
纵向看：Camera 包含Camera API1和Camera API2。Camera API2与API1完全不同，调用流程也不一样，Camera API2更为复杂，但是支持的功能更多，比如3A控制等等，然而API1是无法支持的。

APP client
相关代码目录：frameworks/av/camera/
主要是运行在app client进程中，主要包含譬如CameraManager.java、Camera.java等Java文件和部分C++文件，譬如Camera.cpp等。Java层通过JNI方式调用到navitve相关接口，进而native再通过binder与cameraserver建立通讯。

Camera Framework
相关代码目录：frameworks/av/services/camera/libcameraservice/
cameraserver：camera framework核心进程模块，主要向上层提供API接口能力以及向下通过HIDL方式调用到camera hal层。主要通过以下三个接口进行通讯： ICameraDevice.hal、ICameraDeviceSession.hal、ICameraProvider.hal。

Camera Hal
相关接口代码目录：hardware/interfaces/camera/
从Android 8以后，camerahal 以单独的进程（camera provider）进行运行于native服务中，全部通过binder进行通讯（HIDL方式）。这部分主要有SOC厂商实现，位于vendor目录下。camerahal提供了丰富的功能给到上层。
