配置 RIPv1 和 RIPv2

拓扑图

场景
您是公司的网络管理员。您所管理的小型网络中包含三台路由器，并规划了
五个网络。您需要在网络中配置RIP路由协议来实现路由信息的相互传输。最初
使用的是RIPv1，后来发现RIPv2更有优势，于是决定优化网络，使用RIPv2。

操作步骤

步骤一实验环境准备

如果本任务中您使用的是空配置设备，需要从步骤1开始配置，然后跳过步

骤2。如果使用的设备包含上一个实验的配置，请直接从步骤2开始配置。

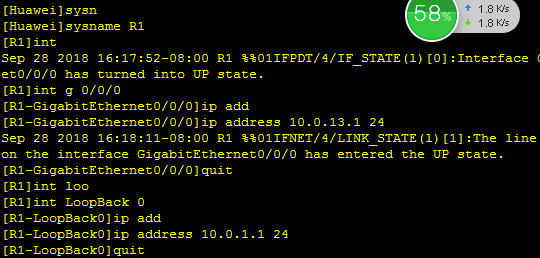

步骤三配置 IP 地址

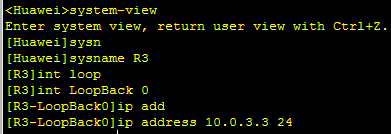

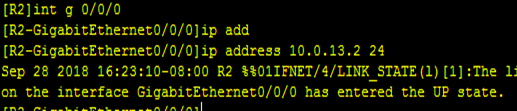

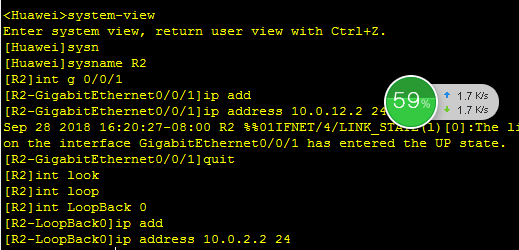

为R2和R3配置如下IP地址。

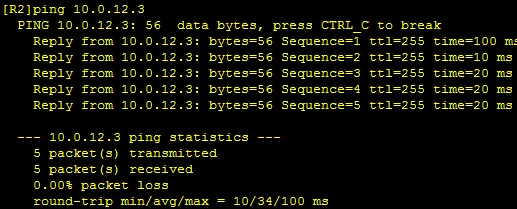

测试R2与R3间的连通性。

步骤四配置 RIPv1 协议

在R1上启动RIP协议，并将10.0.0.0网段发布到RIP协议中。

在R2上启动RIP协议，并将10.0.0.0网段发布到RIP协议中。

在R3上启动RIP协议，并将10.0.0.0网段发布到RIP协议中。

步骤五验证 RIPv1 路由

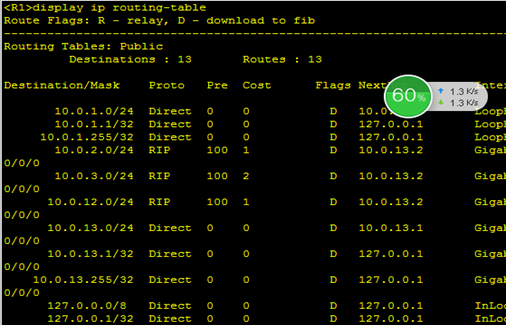

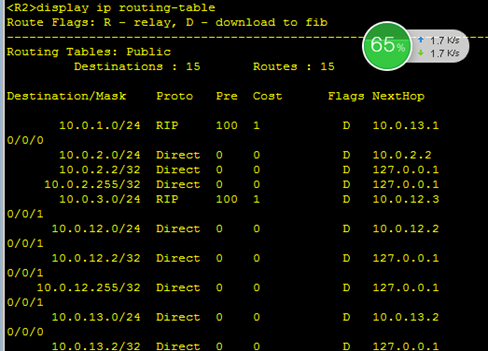

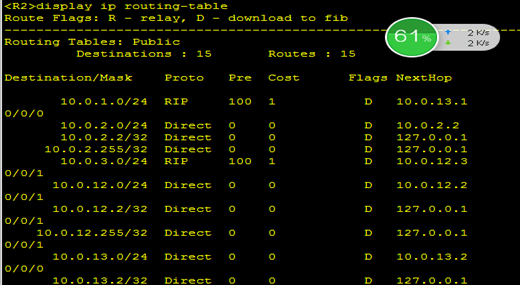

查看R1、R2和R3的路由表。确保路由器已经学习到了如下显示信息中灰色

阴影标注的RIP路由。

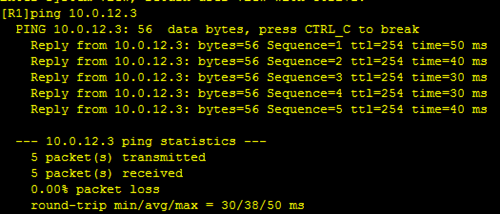

检测R1到IP地址10.0.12.3的连通性。R1和R3能够互通。

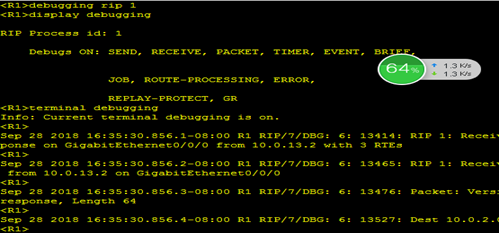

执行debugging命令，查看RIPv1协议的定期更新情况。

执行debugging命令开启RIP调测功能。注意只能在用户视图下执行

debugging命令。执行display debugging命令，查看当前的调测信息。执行

terminal debugging命令，开启debug信息在终端屏幕上显示的功能。

路由器间的RIP交互信息显示如下：

执行undo debugging rip <process-id> or undo debugging all命令，关闭调测功能。

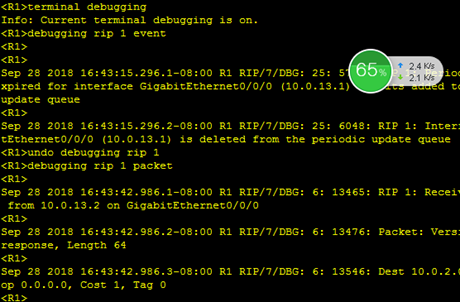

也可以使用带更多参数的命令查看某类型的调试信息，如debug rip 1

event查看路由器发出和收到的定期更新事件。其它参数可以使用“？”获取帮

助。

步骤六配置 RIPv2 协议

基于前面的配置，只需在RIP子视图模式下配置version 2即可。

步骤七验证 RIPv2 路由

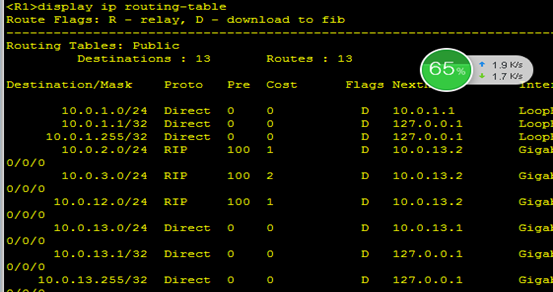

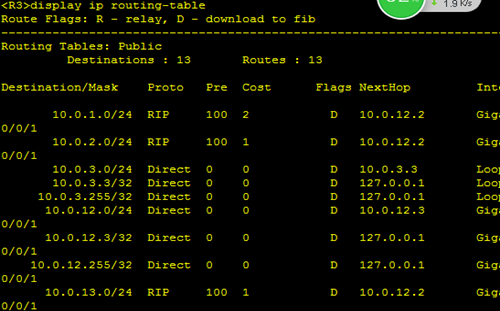

查看R1、R2和R3上的路由表。

执行display ip routing-table命令，查看R1、R2和R3上的路由表。注意

比较灰色标注部分路由条目与之前RIPv1路由条目的不同之处。

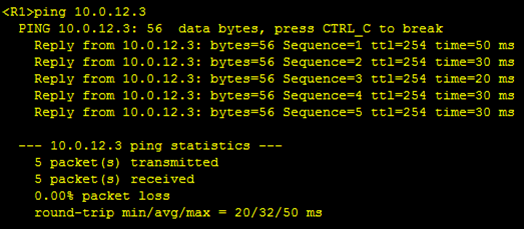

检测R1到R3的G0/0/2接口（IP地址为10.0.12.3）的连通性。

执行debugging命令，查看RIPv2协议定期更新情况。

RIPv1和RIPv2分别有哪些优缺点？

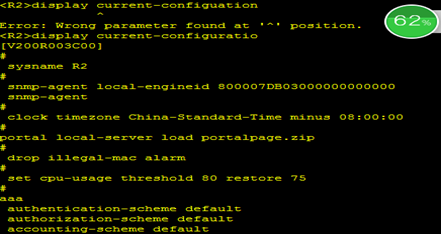

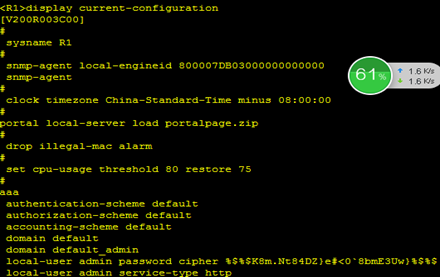

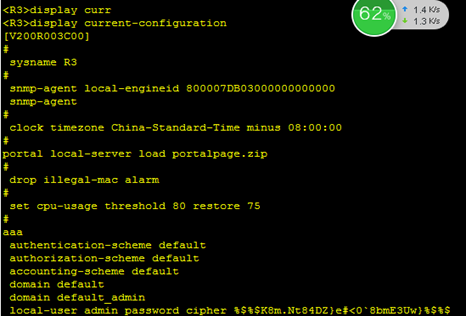

配置文件
