高压高速功率运放设计与验证，±35V供电，压摆率300V/us（输出-30V到+30V斜率小于200ns），输出电流0.5A

1、高压高速功率运放，应用于ATE、OLED屏测试、超声等场合。

2、由于输出电压达到±30V，输出电流达到0.5V。散热是一大难点。例如±35V供电，输出0.1V，电流0.5A，那么这种情况效率是极低的，运放要承受近17.45W功耗。该功耗转化为热量散出。

3、本文介绍一种高压高速功率运放设计，以及性能指标测试。

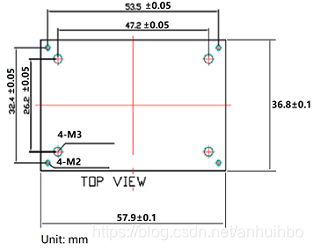

4、设计为标准的1/4砖模块尺寸。外形、尺寸设计如下：

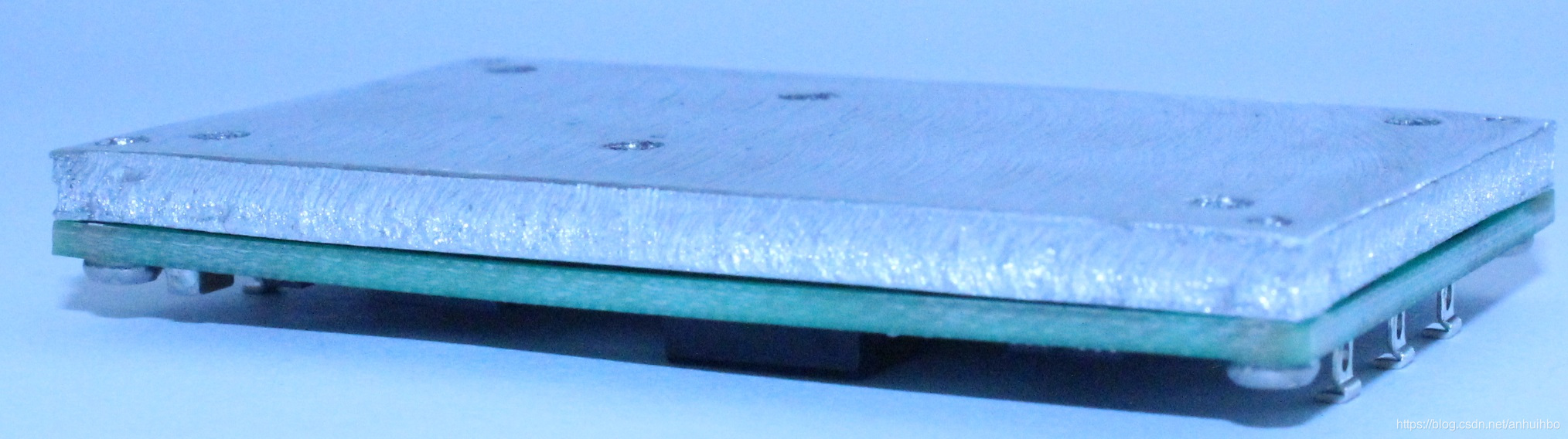

 5、根据散热要求，正面支持液冷散热，风冷散热。可以对接液冷板、散热器等。

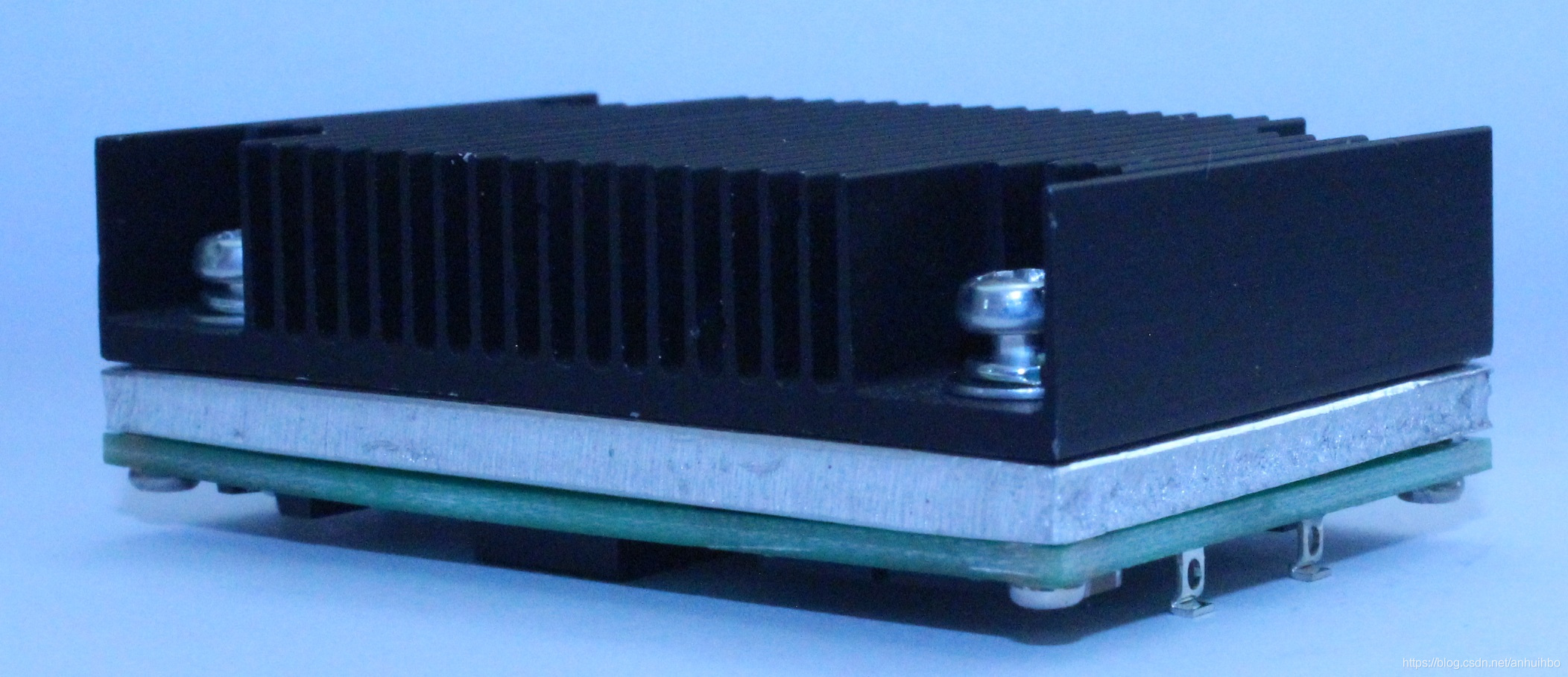

6、安装上散热器后的效果。

7、输出测试：

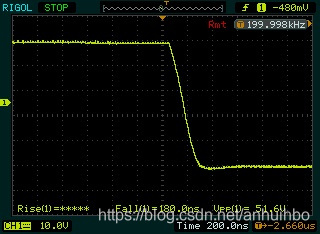

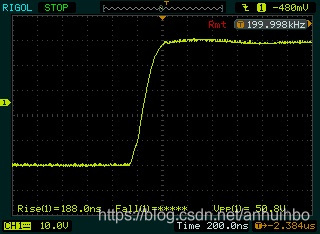

7.1 从-25V到+25V斜率时间为188nS

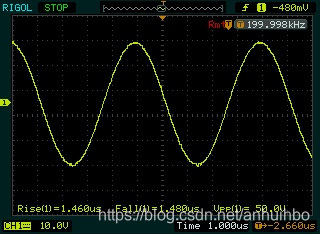

7.2 正弦波测试



7.3 输出电压精度测试，温度一定情况下，电压波动小于1mV。

8、该款运放可以直接驱动音响，音质靓丽。
